TransformGroupを活用したWPFライブビューのズーム／パン対応【 C# / .NET 8】

Posted at

TransformGroupを活用したWPFライブビューのズーム／パン対応【 C# / .NET 8】

前回は HUD（FPS・露光・ゲイン） を映像に重ねる最小構成を作りました。
今回はその続編として、ズーム／パン（マウス操作）、ROI（画像に追従する矩形）、クロスヘア（画面中央固定） を追加します。
レイヤー分離の設計（映像＝拡大縮小、HUD＝固定）を引き継ぎ、にじみ・揺れの少ない表示を目指します。

使用環境 / 前提

ゴール

  • マウスホイールでカーソル位置基準のズーム（倍率は 1.1 倍／段）
  • Shift+画像ドラッグでパン（平行移動）
  • ROI矩形は“画像と一緒に拡大縮小”（追従）
  • クロスヘアは“画面座標に固定”（HUDレイヤ）

XAML：二層＋ROIレイヤ（Transform共有）

実装量が増えてきたので、適宜省略します。

<Window x:Class="BaslerGUISample.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:BaslerGUISample"
        xmlns:models="clr-namespace:BaslerGUISample.Models"
        mc:Ignorable="d"
        Title="BaslerGUISample" Height="450" Width="500" Closing="Window_Closing">

    <Window.Resources>
        <!-- 画像ズーム/パン用の共有Transform（Image と ROI で共用） -->
        <TransformGroup x:Key="ContentTransform" Changed="TransformGroup_Changed">
            <ScaleTransform x:Name="Zoom" ScaleX="1" ScaleY="1"/>
            <TranslateTransform x:Name="Pan" X="0" Y="0"/>
        </TransformGroup>
        <models:HalfConverter x:Key="Half"/>
    </Window.Resources>
    <Grid>
        <Grid.RowDefinitions>
            <RowDefinition Height="Auto"/>
            <RowDefinition Height="Auto"/>
            <RowDefinition Height="*"/>
        </Grid.RowDefinitions>
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="*"/>
            <ColumnDefinition Width="*"/>
            <ColumnDefinition Width="*"/>
            <ColumnDefinition Width="*"/>
            <ColumnDefinition Width="*"/>
        </Grid.ColumnDefinitions>

        <!-- Row=0はこれまでと同じ -->

        <!-- 拡大縮小操作 -->
        <Grid Grid.Row="1" Grid.Column="0">
            <Button Content="Fit" Width="80" Margin="0,5" Click="Fit_Click"/>
        </Grid>
        <Grid Grid.Row="1" Grid.Column="1">
            <Button Content="1:1" Width="80" Margin="0,5" Click="Pixel1to1_Click"/>
        </Grid>
        <Grid Grid.Row="1" Grid.Column="2">
            <Button Content="Reset" Width="80" Margin="0,5" Click="Reset_Click"/>
        </Grid>
        <Grid Grid.Row="1" Grid.Column="3">
            <TextBlock Text="{Binding ZoomText, RelativeSource={RelativeSource AncestorType=local:MainWindow}}" VerticalAlignment="Center" Margin="8,0,0,0"/>
        </Grid>

        <!-- 表示領域 -->
        <Grid Grid.Row="2" Grid.Column="0" Grid.ColumnSpan="5"
              ClipToBounds="True"
              UseLayoutRounding="True"
              SnapsToDevicePixels="True"
              TextOptions.TextFormattingMode="Display"
              TextOptions.TextRenderingMode="ClearType"
              PreviewMouseWheel="Root_PreviewMouseWheel"
              MouseLeftButtonDown="Root_MouseDown"
              MouseMove="Root_MouseMove"
              MouseUp="Root_MouseUp">

            <!-- 映像レイヤ（ズーム/パン適用） -->
            <Canvas x:Name="ImageLayer">
                <Image x:Name="CameraImage"
                       Source="{Binding CurrentFrame}"
                       RenderOptions.BitmapScalingMode="NearestNeighbor"
                       Stretch="Uniform"
                       RenderTransform="{StaticResource ContentTransform}"/>
            </Canvas>

            <!-- ROIレイヤ（Transform共有で画像に追従） -->
            <Canvas x:Name="RoiLayer"
                    IsHitTestVisible="False"
                    RenderTransform="{StaticResource ContentTransform}">
                <Rectangle x:Name="RoiRect" Width="270" Height="200"
                        Canvas.Left="100" Canvas.Top="130"
                        Stroke="Lime" StrokeThickness="1"
                        StrokeDashArray="4,2" />
            </Canvas>

            <!-- HUDレイヤ（ズーム非追従・画面固定） -->
            <Grid x:Name="HudLayer" IsHitTestVisible="False">
                <!-- 左上HUDボックスは前回と同じ -->

                <!-- 画面中央クロスヘア -->
                <Line X1="0"
                    Y1="{Binding ActualHeight, ElementName=HudLayer, Converter={StaticResource Half}}"
                    X2="{Binding ActualWidth,  ElementName=HudLayer}"
                    Y2="{Binding ActualHeight, ElementName=HudLayer, Converter={StaticResource Half}}"
                    Stroke="White" StrokeThickness="1" StrokeDashArray="2,2" Opacity="0.6"/>
                <Line X1="{Binding ActualWidth, ElementName=HudLayer, Converter={StaticResource Half}}"
                    Y1="0"
                    X2="{Binding ActualWidth, ElementName=HudLayer, Converter={StaticResource Half}}"
                    Y2="{Binding ActualHeight, ElementName=HudLayer}"
                    Stroke="White" StrokeThickness="1" StrokeDashArray="2,2" Opacity="0.6"/>

                <!-- ここにHUD要素を足していく -->
            </Grid>
        </Grid>
    </Grid>
</Window>

HalfConverter（クロスヘア中央用）

HUDの中心に十字を引き、アライメントしやすくします。View側で処理できるようにConverterを用意しておきます。

using System;
using System.Globalization;
using System.Windows.Data;

namespace BaslerGUISample.Models
{
    public class HalfConverter : IValueConverter
    {
        public object Convert(object value, Type targetType, object parameter, CultureInfo culture)
            => value is double d ? d / 2.0 : 0.0;

        public object ConvertBack(object value, Type targetType, object parameter, CultureInfo culture)
            => Binding.DoNothing;
    }
}

コードビハインド：ズーム／パン

今回はコードビハインドだけで拡大縮小を実装します。
必要に応じて、ViewModel、Modelを活用していきます。

using System.Windows;
using System.Windows.Input;
using System.Windows.Media;
using BaslerGUISample.ViewModels;

namespace BaslerGUISample
{
    /// <summary>
    /// Interaction logic for MainWindow.xaml
    /// </summary>
    public partial class MainWindow : Window
    {
        private readonly MainViewModel _viewModel;

        private TransformGroup? _contentTransform;
        private ScaleTransform? _scale;
        private TranslateTransform? _trans;

        private bool _panning;
        private Point _panStart;

        public MainWindow()
        {
            InitializeComponent();
            _viewModel = new MainViewModel();
            DataContext = _viewModel;
            _contentTransform = (TransformGroup)Resources["ContentTransform"];
            _scale = (ScaleTransform)_contentTransform.Children[0];
            _trans = (TranslateTransform)_contentTransform.Children[1];
            UpdateZoomText();
        }

        public string ZoomText
        {
            get => (string)GetValue(ZoomTextProperty);
            set => SetValue(ZoomTextProperty, value);
        }
        public static readonly DependencyProperty ZoomTextProperty =
            DependencyProperty.Register(nameof(ZoomText), typeof(string), typeof(MainWindow),
                new PropertyMetadata("Zoom: 1.00x"));

        /// <summary>
        /// ウィンドウが閉じられる前にカメラ接続を切断します。
        /// </summary>
        /// <param name="sender"></param>
        /// <param name="e"></param>
        private void Window_Closing(object sender, System.ComponentModel.CancelEventArgs e)
        {
            if (_viewModel.IsGrabbing)
            {
                _viewModel.Stop();
            }
            _viewModel.Disconnect();
        }

        private void Root_PreviewMouseWheel(object sender, MouseWheelEventArgs e)
        {
            const double step = 1.1;
            double factor = e.Delta > 0 ? step : 1.0 / step;

            var viewPt    = e.GetPosition(ImageLayer);
            var contentPt = ToContent(viewPt);

            double newScaleX = _scale!.ScaleX * factor;
            double newScaleY = _scale!.ScaleY * factor;
            newScaleX = Math.Clamp(newScaleX, 0.1, 20.0);
            newScaleY = Math.Clamp(newScaleY, 0.1, 20.0);
            _scale.ScaleX = newScaleX;
            _scale.ScaleY = newScaleY;

            var post = _contentTransform!.Transform(contentPt);
            _trans!.X += viewPt.X - post.X;
            _trans!.Y += viewPt.Y - post.Y;

        }

        private void Root_MouseDown(object sender, MouseButtonEventArgs e)
        {
            if (e.MiddleButton == MouseButtonState.Pressed || (e.LeftButton == MouseButtonState.Pressed && (Keyboard.IsKeyDown(Key.LeftShift) || Keyboard.IsKeyDown(Key.RightShift))))
            {
                _panning = true;
                _panStart = e.GetPosition(ImageLayer);
                Mouse.Capture(ImageLayer);
            }
        }

        private void Root_MouseMove(object sender, MouseEventArgs e)
        {
            if (!_panning) return;
            var now = e.GetPosition(ImageLayer);
            var delta = now - _panStart;
            _panStart = now;
            _trans!.X += delta.X;
             _trans!.Y += delta.Y;
        }

        private void Root_MouseUp(object sender, MouseButtonEventArgs e)
        {
            _panning = false;
            Mouse.Capture(null);
        }

        private void Reset_Click(object sender, RoutedEventArgs e)
        {
            _scale!.ScaleX = _scale.ScaleY = 1.0;
            _trans!.X = _trans.Y = 0.0;
        }

        private void Pixel1to1_Click(object sender, RoutedEventArgs e)
        {
            _scale!.ScaleX = _scale.ScaleY = 1.0;
        }

        private void Fit_Click(object sender, RoutedEventArgs e)
        {
            if (_viewModel.CurrentFrame is null)
                return;
            var w = ImageLayer.ActualWidth;
            var h = ImageLayer.ActualHeight;
            if (w <= 0 || h <= 0) return;

            double srcW = _viewModel.CurrentFrame.PixelWidth, srcH = _viewModel.CurrentFrame.PixelHeight;
            double s = Math.Min(w / srcW, h / srcH);
            _scale!.ScaleX = _scale.ScaleY = s;
            _trans!.X = (w - srcW * s) * 0.5;
            _trans!.Y = (h - srcH * s) * 0.5;
        }

        private void UpdateZoomText()
        {
            ZoomText = $"Zoom: {_scale?.ScaleX:0.00}x";
        }

        private Point ToContent(Point viewPt)
        {
            var inv = _contentTransform!.Inverse;
            return inv.Transform(viewPt);
        }

        private void TransformGroup_Changed(object sender, EventArgs e)
        {
            UpdateZoomText();
        }
    }
}

ROIの扱いと実アプリへの反映

上記のサンプルではTransformGroupを設定し、ImageとRoiLayerに適用しています。

  • RoiLayer は画像と同じ Transform を共有しているため、ズーム／パン操作に自然に追従します
  • 実務では、RoiRect の Canvas.Left/Top/Width/Height を VM にバインドし、カメラの ROI パラメータへ適用します
  • カメラへROI設定を行う場合はGenICam の制約（Inc 値）に注意してください

一方で HUD（クロスヘアや文字）は Transform を適用せず、画面座標に固定することで にじみを防ぎ、操作性も保つことができます。

実行例

以下のような画面になります。

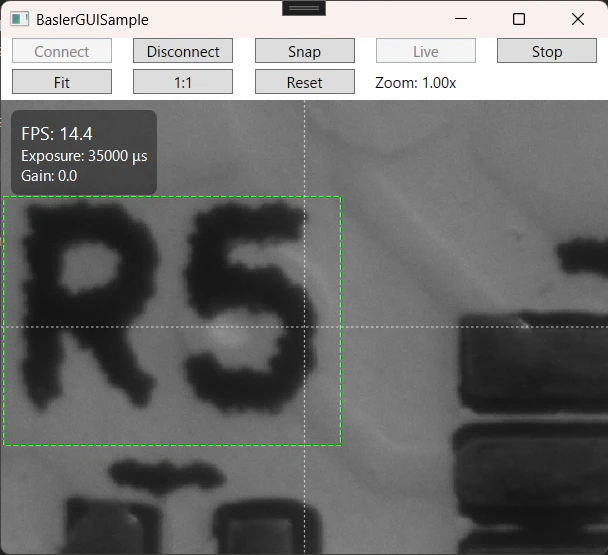

Shiftを押しながらライブビューをドラッグするとパン。ROIは追従します。クロスヘアは固定です。

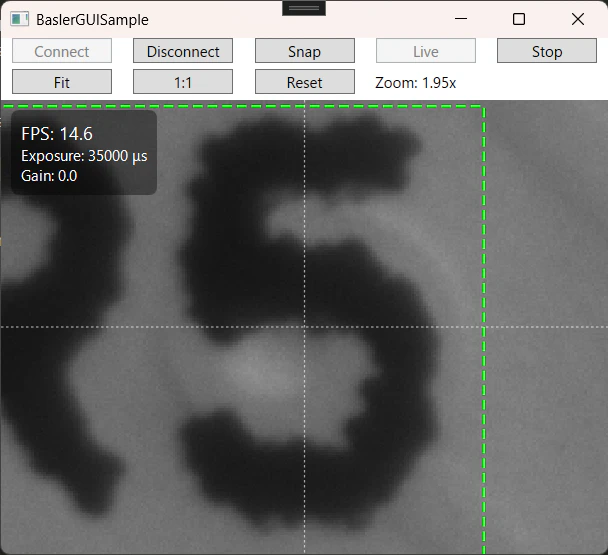

マウスホイールでズーム。右上の現在の拡大率も変更されています。

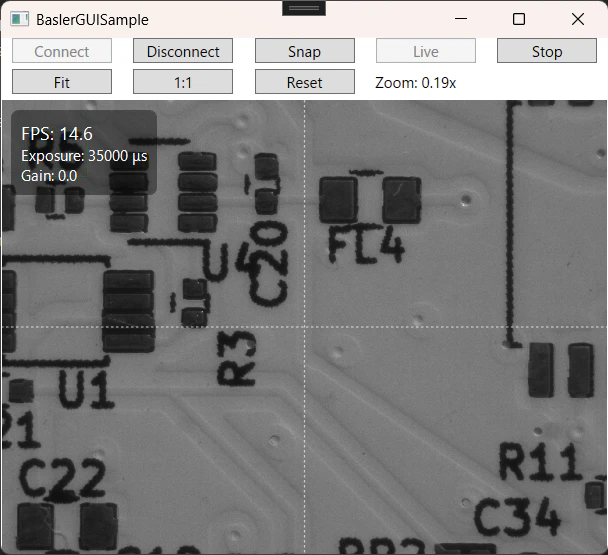

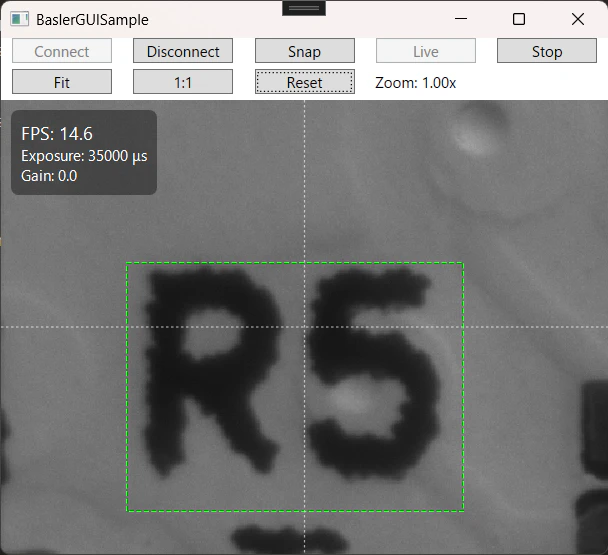

Fitボタンを押すと画面に収まるようにズームします。1:1ボタンを押すと拡大率が1になり、Resetボタンで拡大率を1、移動量を0に戻します。


まとめ

  • 映像＋ROIはTransform共有、HUDは固定のレイヤ設計
  • マウス操作で カーソル中心ズーム と 直感的なパン
  • ROIは画像と追従、クロスヘアは固定
