Windows上のDockerで起動したLinuxでUSB通信をする

Linux環境では，DockerはOSのネイティブ機能を活用することで，コンテナ化されたプロセスが直接USBデバイスと通信できるようにしています．一方，WindowsおよびmacOSでは，Dockerは仮想マシン(VM)内で動作するため，Linuxのようにホストマシンのハードウェアに直接アクセスすることはできません.

一応の解決策として仮想マシンにUSBデバイスを転送し，コンテナに接続する方法がありますが，使い勝手はあまりよくないです．

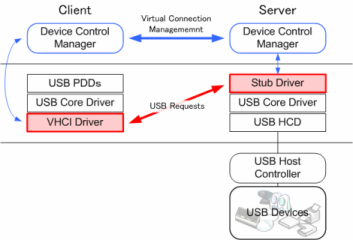

そこでUSB/IPというオープンソースプロトコルを使います．これによってホストシステムにUSB/IPサーバーを建て，USBデバイスをネットワーク経由でコンテナから利用できるようになります．

(https://usbip.sourceforge.net/ より引用)

注意点として，USBデバイスがホストシステムからDockerの共有コンテキストに送られるため，使用マシン上にあるすべてのコンテナがUSBデバイスに理論上アクセス可能できてしまいます．
そこでこの記事ではdevmgrコンテナを用意し，永続的なコンテキストとして機能させています．本記事は共有コンテキストのまま進めます．

(コンテキスト(Context)とは，DockerイメージをビルドするときにDockerデーモンに送信される"ファイルやディレクトリ群"を指します．Dockerfileに記述する命令では，コンテキスト内のファイルだけが対象になります．)

動作環境

• OS：Windows11
• Docker上のubuntu24.04

用意・インストールするもの

• Docker上のubuntu24.04(WSL2で動作させる)
• 最新バージョンのWSL
• usbipd-win
  1. usbipd-winプロジェクトの最新リリースページへ移動する
  2. .msi ファイルを選択し，インストーラをダウンロード
  3. ダウンロードした usbipd-win_x.msi インストーラファイルを実行

実行手順

1~3まではほとんどこちらのコピペです．

1. 管理者モードでPowerShellを開き，次のコマンドを入力して，Windowsに接続されているすべてのUSBデバイスを一覧表示します．デバイスが一覧表示されたら，dockerにつなげたいデバイスのバスIDを選択してコピーします．

   PowerShell

   usbipd list


2. USBデバイスを接続する前に，デバイスを共有し，WSLに接続できるようにする必要があります．これには管理者特権が必要です．dockerにつなげたいUSBデバイスのバスIDを選択し，次のコマンドを実行します．

   PowerShell

   usbipd bind -b <BUSID>


3. USBデバイスを接続するには，次のコマンドを実行します．WSL2軽量VMをアクティブに保つために，WSLコマンドプロンプトを開いておきます． USB デバイスがWSLに接続されている限り，Windowsでは使用できないことに注意してください． WSLに接続すると，WSL2として実行されている任意のディストリビューションでUSBデバイスを使用できます．

   PowerShell

   usbipd attach --wsl --busid <busid>


   ここまでの出力例

   PowerShell

   PS C:\WINDOWS\system32> usbipd list
   Connected:
   BUSID  VID:PID    DEVICE                                                        STATE
   1-1    2341:0069  USB シリアル デバイス (COM4), DFU-RT Port                     Not shared
   1-2    413c:301a  USB 入力デバイス                                              Not shared
   1-3    30c9:00a8  Integrated Camera, Integrated IR Camera, APP Mode             Not shared
   2-4    0489:e0d8  RZ616 Bluetooth(R) Adapter                                    Not shared

   Persisted:
   GUID                                  DEVICE
   ~~~                                   ~~~

   PS C:\WINDOWS\system32> usbipd bind -b 1-1
   PS C:\WINDOWS\system32> usbipd attach --wsl --busid 1-1
   usbipd: info: Using WSL distribution 'Ubuntu' to attach; the device will be available in all WSL 2 distributions.
   usbipd: info: Loading vhci_hcd module.
   usbipd: info: Detected networking mode 'nat'.
   usbipd: info: Using IP address 172.25.144.1 to reach the host.
   PS C:\WINDOWS\system32> usbipd list
   Connected:
   BUSID  VID:PID    DEVICE                                                        STATE
   1-1    2341:0069  USB シリアル デバイス (COM4), DFU-RT Port                     shared
   1-2    413c:301a  USB 入力デバイス                                              Not shared
   1-3    30c9:00a8  Integrated Camera, Integrated IR Camera, APP Mode             Not shared
   2-4    0489:e0d8  RZ616 Bluetooth(R) Adapter                                    Not shared

   Persisted:
   GUID                                  DEVICE
   ~~~                                   ~~~
   PS C:\WINDOWS\system32>


4. WSL上で以下のコマンド達によりデバイスが正常に接続されたことを確認する．

   WSL

   lsusb
   ls /dev/ttyA*


   ここまでの出力例

   WSL

   root@aaa:/mnt/c/Users/aaa# lsusb
   Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
   Bus 001 Device 002: ID 2341:0069 Arduino SA UNO R4 Minima
   Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
   root@aaa:/mnt/c/Users/aaa# ls /dev/ttyA*
   /dev/ttyACM0


5. 本命のコンテナを起動させる．--device "/dev/ttyACM0"が大事です．

   WSL

   docker run --rm -it -v ${PWD}:/workdir --device "/dev/ttyACM0" -p 6080:80 --shm-size=512m tiryoh/ros2-desktop-vnc:jazzy


結果

マイコン経由でマシンに接続したロードセルの値が読みこめるか確認します．

コンテナ上のubuntu

ubuntu@4b874bd37844:~$ ls /dev/ttyA*
/dev/ttyACM0
ubuntu@4b874bd37844:~$ cat /dev/ttyACM0
0.238 [g]  (0x2409)
0.344 [g]  (0x2538)
0.820 [g]  (0x241a)
0.598 [g]  (0x2505)
1.332 [g]  (0x2627)

いい感じです
