HX711のデータシートには2,3p目にこのような記載があります．
つまり15番ピンを16番と同じ電圧にすることでサンプリングタイムを8倍にすることができるということです．
いろいろ手法はありそうですが，僕がやったものを紹介します．
大まかな手順としては
15番ピンをGNDから引きはがす→15番ピンを16番ピンに接続させる
となります．
[イメージ]
ただ，この基盤はベタGNDと呼ばれ，基板上の配線がないスペースがすべてGNDになっています．なので上のイメージの様に配線を切断するだけでは15番ピンをGNDから引きはがせません．

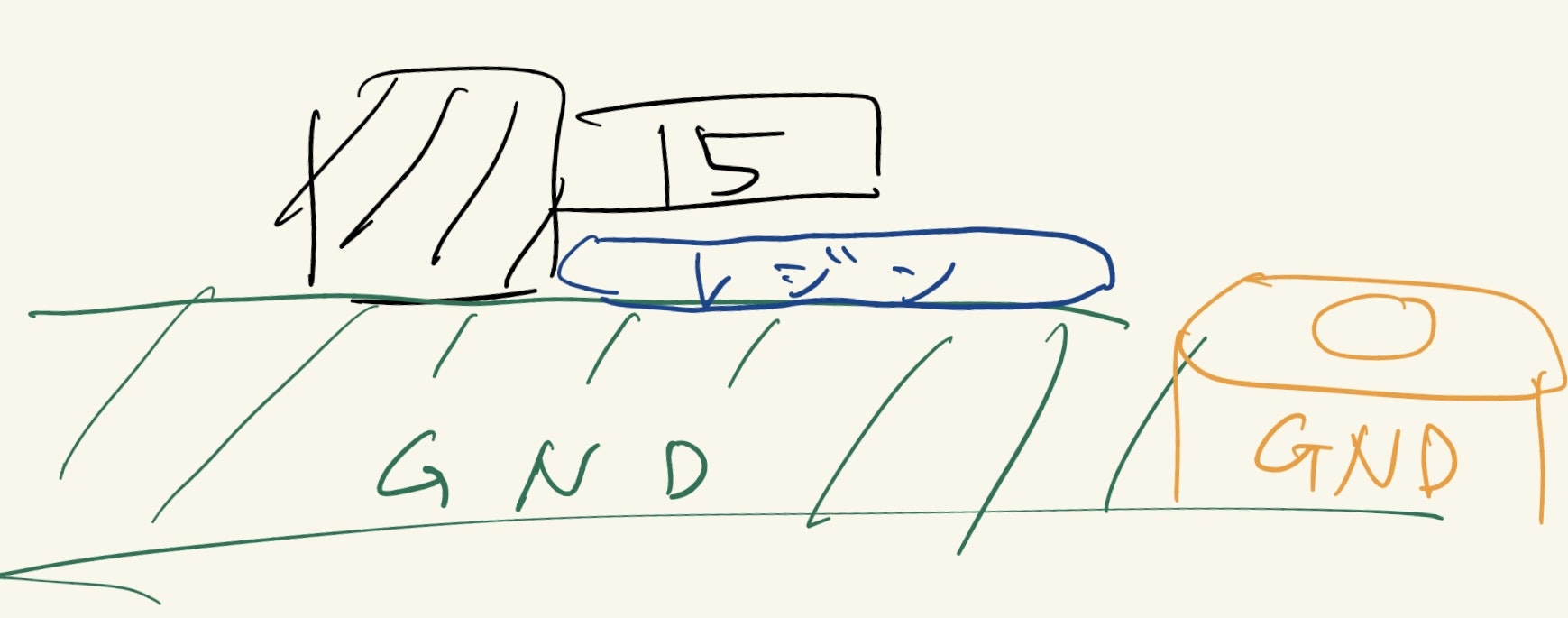

そこでSOP(黒い部分)を押し上げ，15番ピンを根元から引きはがす必要があります．
また，その後のはんだ付けで再び接地してしまうのを防ぐため，15番ピンの下などを絶縁体でコーティングすると安心です．
100均などにあるマニュキュア専用のレジンが便利です(固めるには紫外線が必要です)．
必要なもの
- HX711
- カッターなど基盤を削れるもの
- はんだ
あるといいもの
- レジン

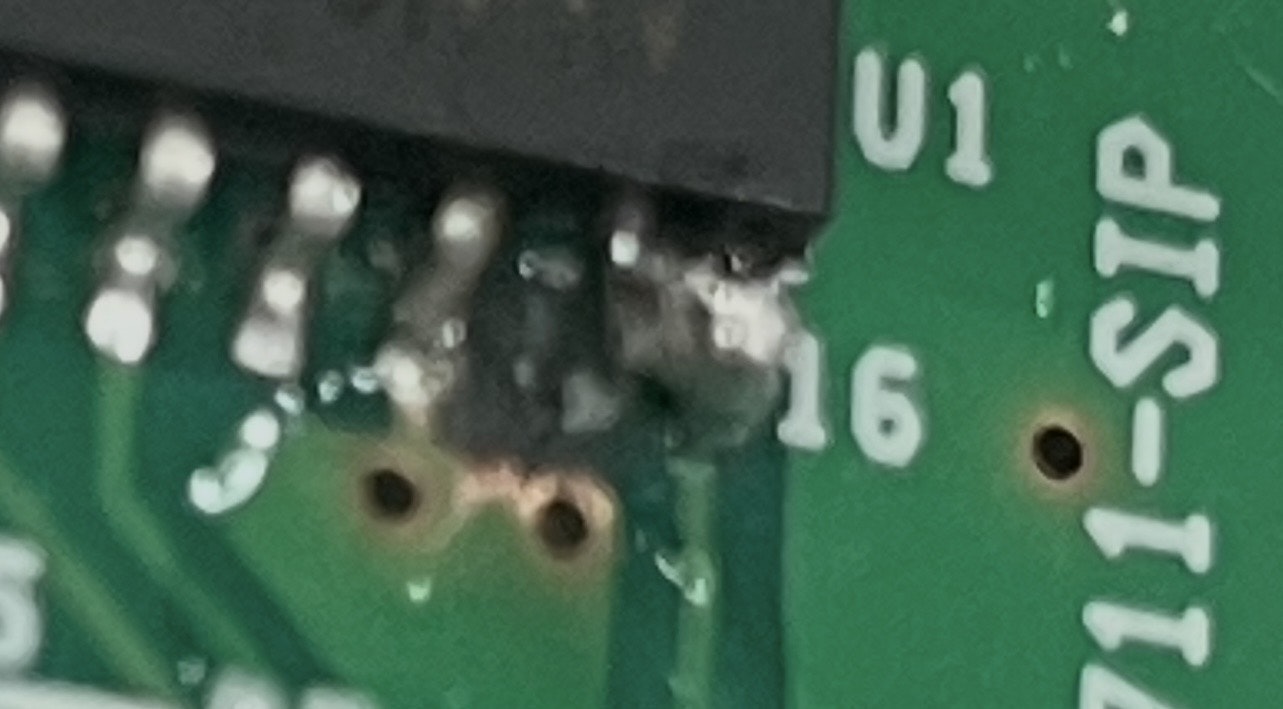

完成品
