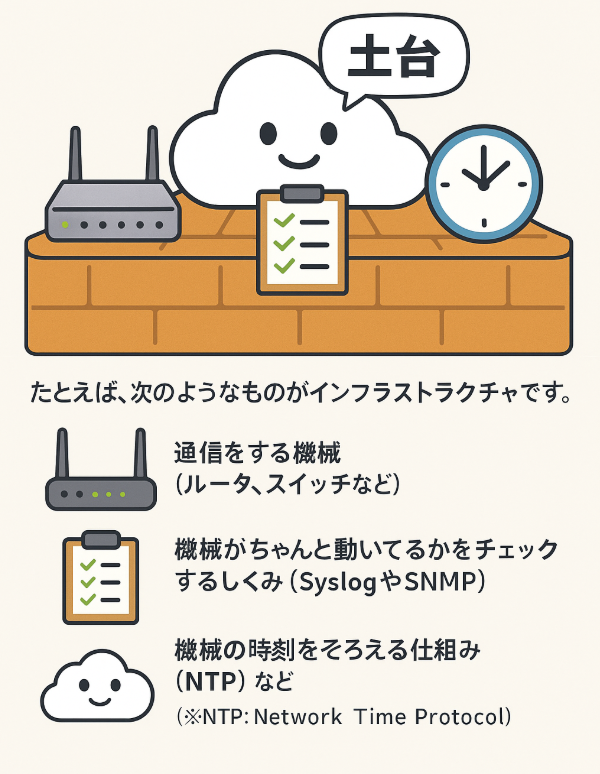

インフラストラクチャってなに？
ネットワークを動かすための「土台（どだい）」のことです。
例えば、次のようなものです。
- 通信をする機械（ルータ、スイッチなど）
- 機械がちゃんと動いてるかをチェックするしくみ（SyslogやSNMP）
- 機械の時刻をそろえる仕組み（NTP）など
（※NTP：Network Time Protocol）
運用ってどういうこと？
ネットワークがずっとちゃんと動くように「見守って」「整えて」おくことです。
大事な3つのポイント
ネットワークの「運用」で大事なことはこの3つです。
1. Syslog（シスログ）でログをチェック
2. SNMP（エスエヌエムピー）でネットワーク機器を見守る
3. ログの「ヤバさのレベル（重大度）」を見分ける
1. Syslog（シスログ）でログをチェック

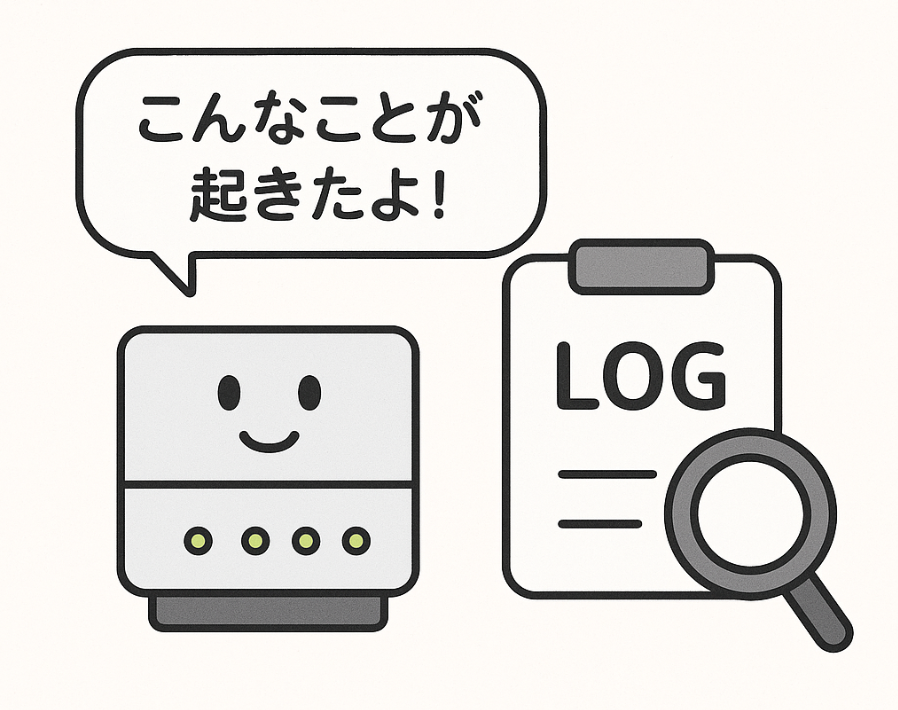

Syslogは、ネットワーク機器のメモみたいなものです。
例えば、「こんなことが起きたよ！」っていう記録（ログ）を残してくれます。
どこにログを送るか？（例）
| 送る場所 | コマンド例 | 説明 |
|---|---|---|
| コンソール画面 | (config)#logging console 4 |
目の前のPCに表示される |
| リモートのPC | (config)#logging monitor 4 |
離れたPC（Telnet）で見える |
| 機械のメモリ | (config)#logging buffered 4 |
機械の中にちょっとだけ保存される |
| 外のサーバー |
(config)#logging host 10.1.1.1(config)#logging trap 4
|
専用サーバに送られる |
これってなにしてるの？
-
(config)#logging trap 4
→ 「レベル4（警告）」のログだけを外に送る設定です。 -
(config)#logging monitor 4
→ リモートPCでもログが見えるようにするコマンドです。
2. SNMP（エスエヌエムピー）でネットワーク機器を見守る

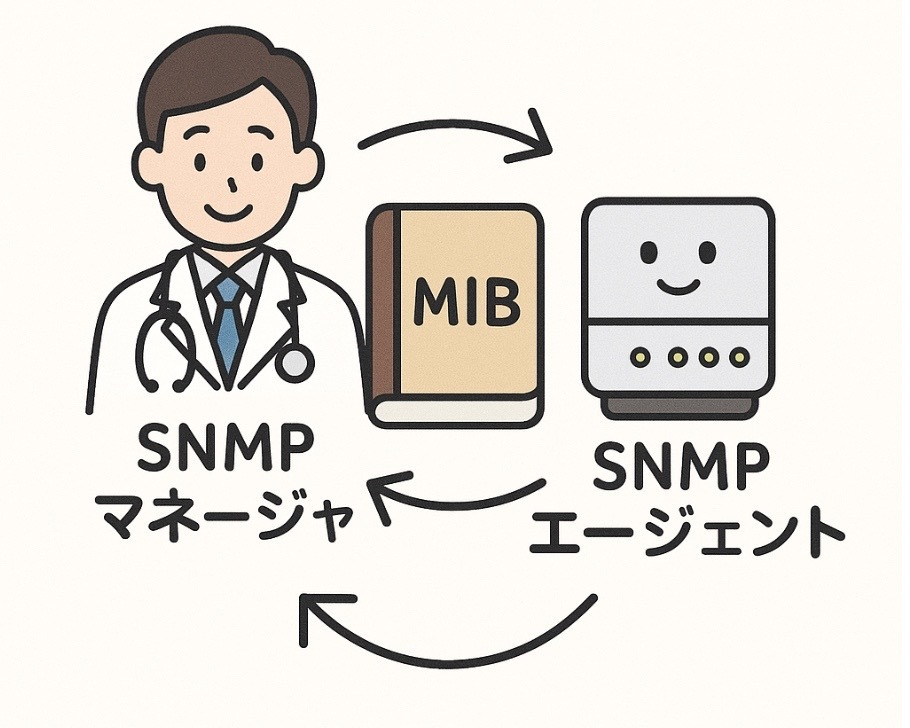

SNMPは、ネットワーク機器を見守るためのお医者さんみたいな仕組みです。
（※SNMP：Simple Network Management Protocol）
登場人物
- SNMPマネージャ：お医者さん（NMSなど）
- SNMPエージェント：体調をチェックされる人（ルータなど）
-
MIB（ミブ）という「言葉の辞書」を使ってお互いに話します。
（※NMS：Network Management System)
（※MIB：Management Information Base）
どんなやりとりをするの？
-
SNMPマネージャ → Get Request（UDP161）
→ 「調子どう？」と質問する -
SNMPエージェント → Trap（UDP162）
→ 「やばい！変なこと起きた！」と自分で知らせる
ベンダーが違うときは？
Cisco製のマネージャで、他の会社の機器を見たいときは、
その会社のMIB（辞書）を入れておかないと話が通じないんです。
3. ログの「ヤバさのレベル（重大度）」を見分ける

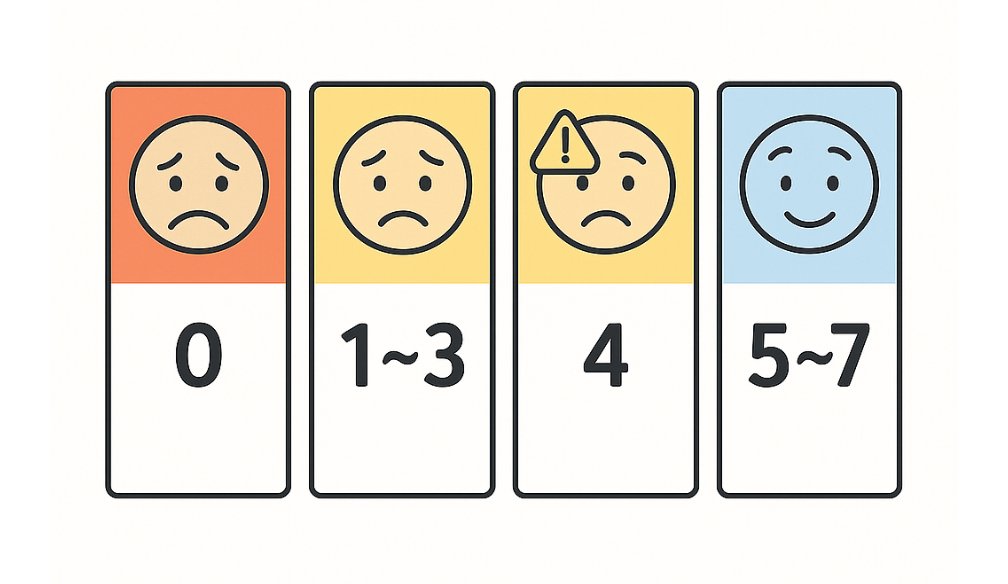

ログには、「どれくらいやばいことなのか」が数字でわかるようになっています。
| レベル | 名前 | どれくらいヤバいか |
|---|---|---|
| 0 | emergencies | ⚡ 超ヤバい！システム全停止！ |
| 1〜3 | alerts〜errors | 🚨 かなりヤバい！ |
| 4 | warnings | ⚠️ 注意して！重複とか設定ミスとか |
| 5〜7 | notifications〜debug | ℹ️ 軽い情報・メモ程度 |
例：こんなログが出たら？
%IP-4-DUPADDR: Duplicate address 192.168.10.1 on Gi0/0
このログの意味は
-
IP：IP関係の話だよ -
4：レベル4（警告） -
DUPADDR：IPアドレスがかぶってるよ！
まとめ：ここだけは覚えましょう
-
Syslogはログをどこに送るかちゃんと設定しましょう
→ 特にリモートPCに送るならlogging monitorが必要です。 -
ログのレベルは数字が小さいほどヤバいです
→ レベル4＝警告、レベル5＝通知ぐらいをよく使います。 -
SNMPは「MIB辞書」が命です
→ 違う会社の機器を見るなら、MIBの準備を忘れない様にしましょう。
