Cloudflare WAF で検知したイベントのアラート通知

Cloudflare の WAF が検知したセキュリティイベントのアラート通知（Notification）を試します。

試験手順

本家ガイド Cloudflare Notifications

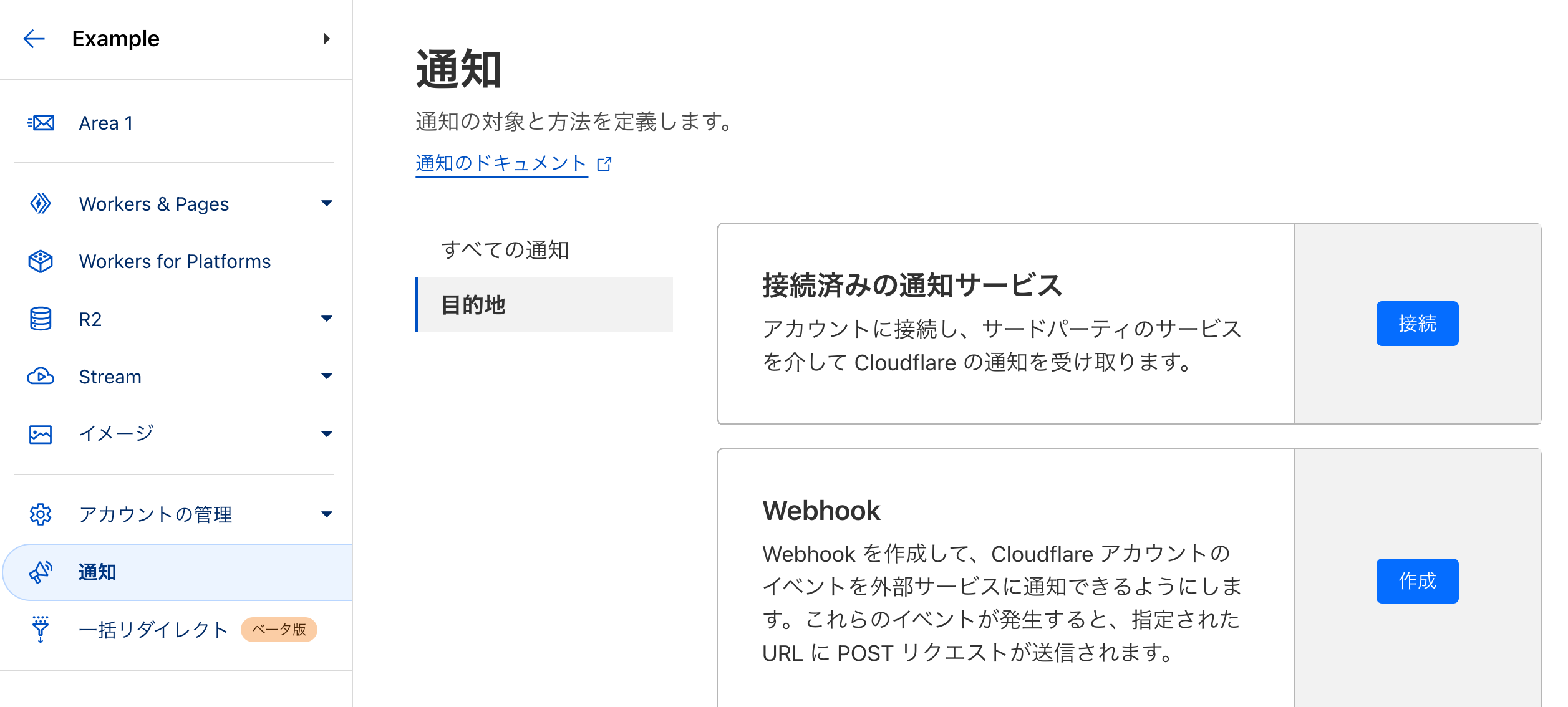

1. 通知宛先を設定(オプション)

通知先は Email（全プラン）, PagerDuty（Businessプラン以上）, webhooks（Professionalプラン以上） があります。
Email 以外はあらかじめ通知先を定義します。

tines への ｗebhook の設定例

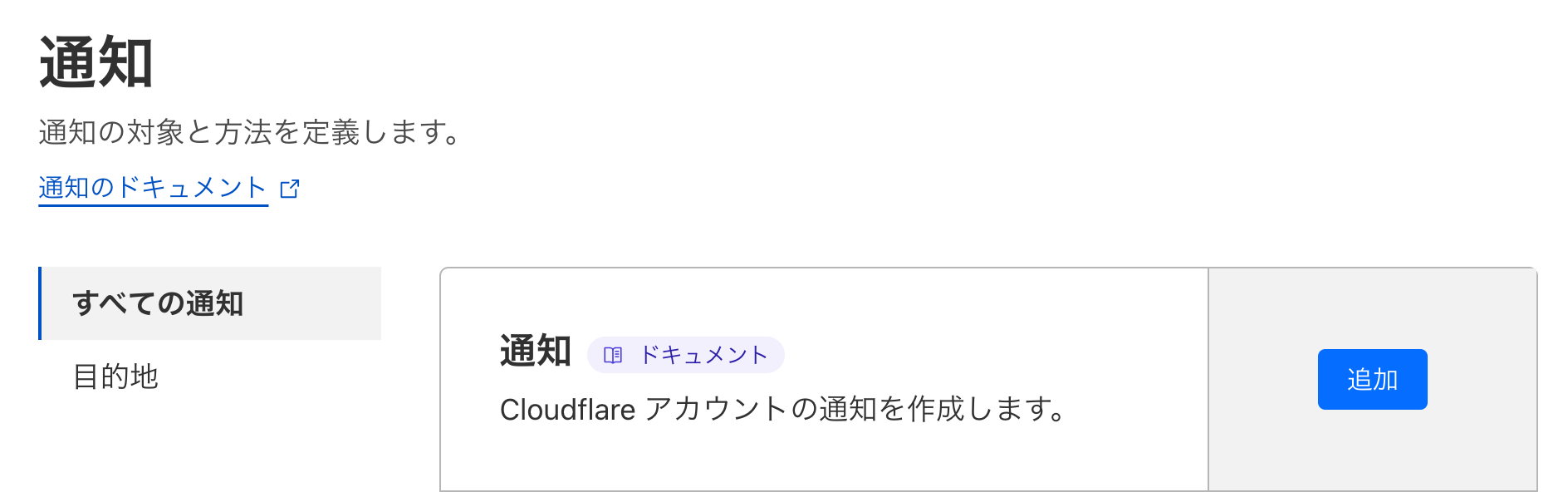

2. 実際の通知を作成するため、「通知（Notification）」を追加

Cloudflare プロダクトに関する様々な定義済みのアラート通知を有効にすることができます。

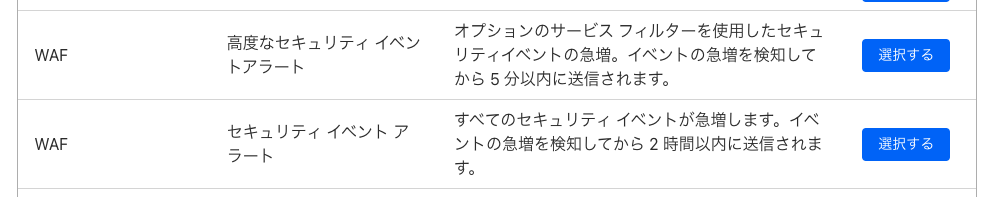

3. WAF アラートの通知タイプを選択

WAF のアラート通知には 2 つのタイプがあります。

• セキュリティイベントアラート（Businessプラン以上）
• 高度なセキュリティイベントアラート（Enterpriseプラン）


今回は検知から通知までの時間も早く、柔軟な設定が可能な高度な方で進めます。

Free プランでも API を利用すれば更に細かい条件を自作アラート通知に組み込めます（後述）

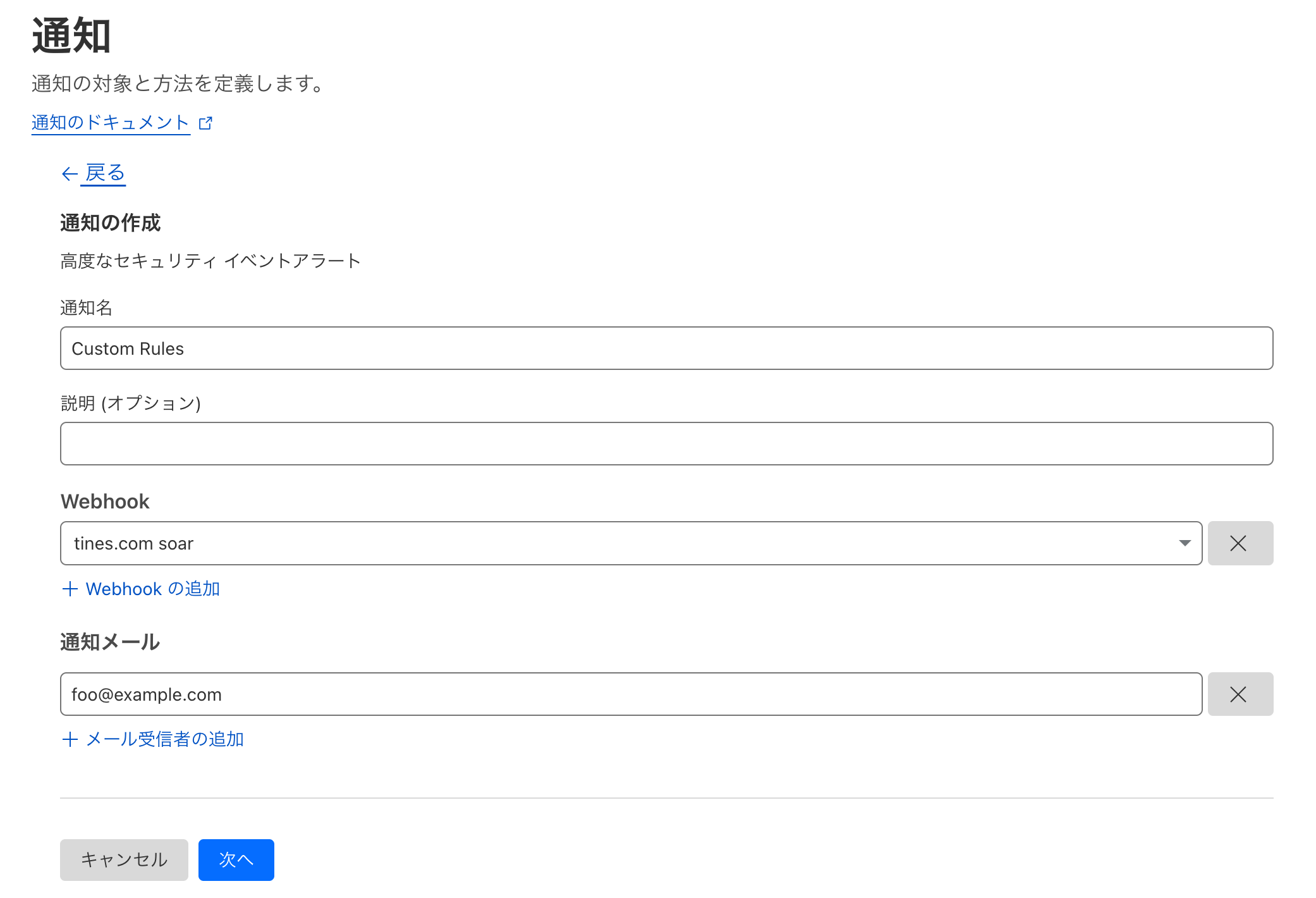

通知先は Email と 1 で作成した webhook を選択しています。

4. アラート通知対象のゾーンとサービスを選択

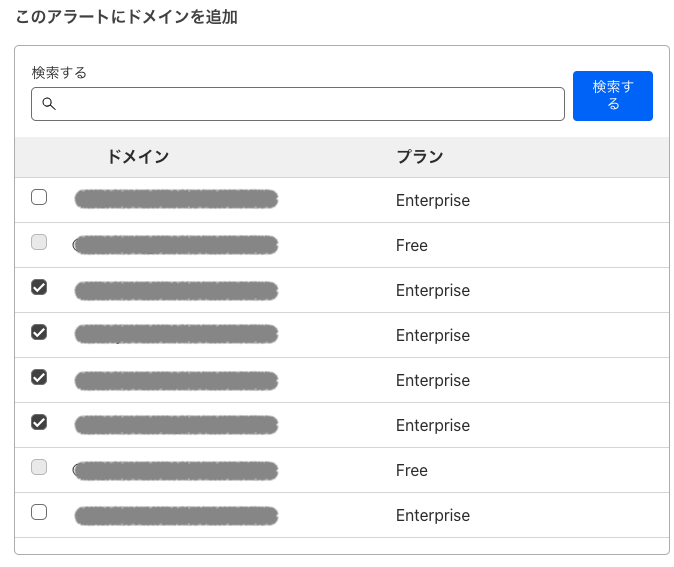

• ゾーンの選択

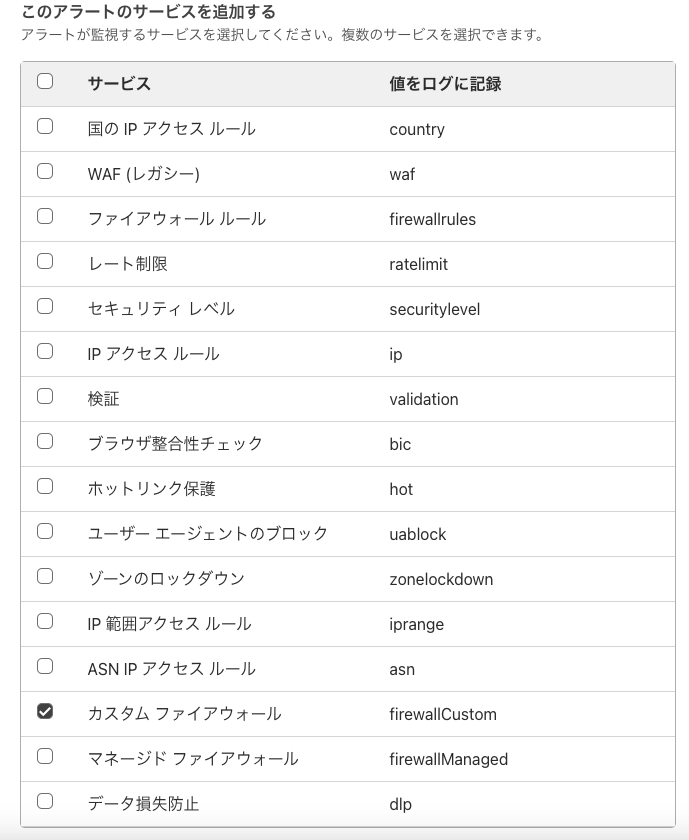

• サービスの選択

今回は WAF のカスタムルールが生成したイベントをソースにします。
カスタムルールは firewallCustom になります。

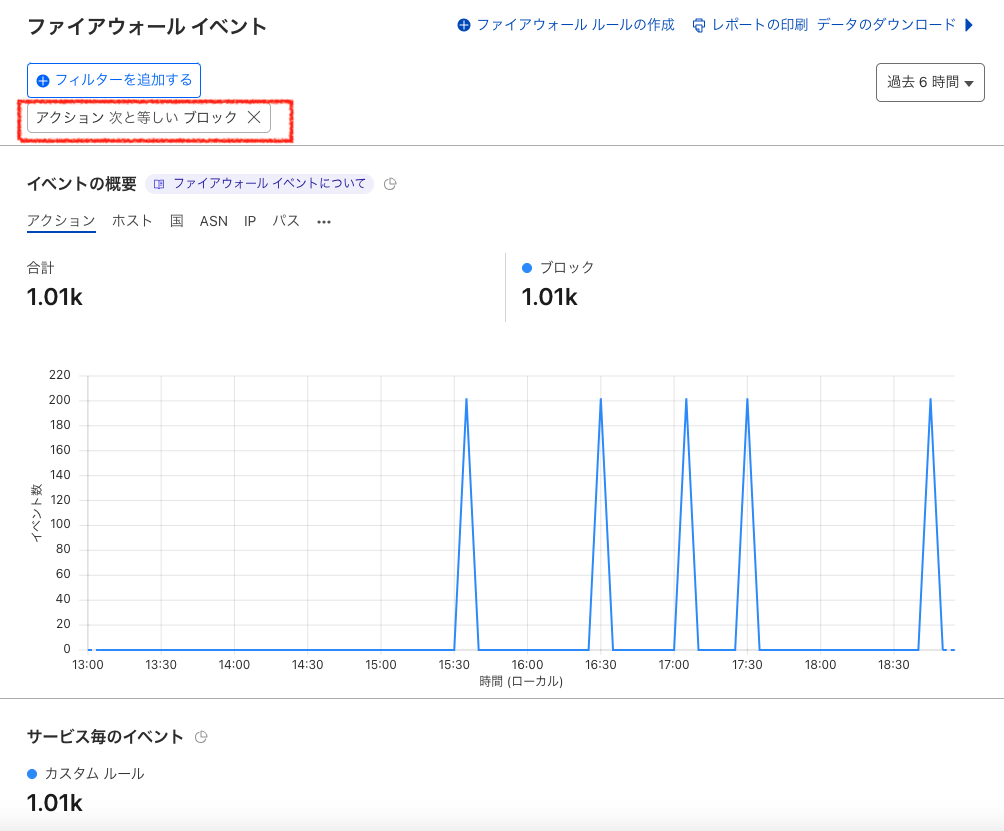

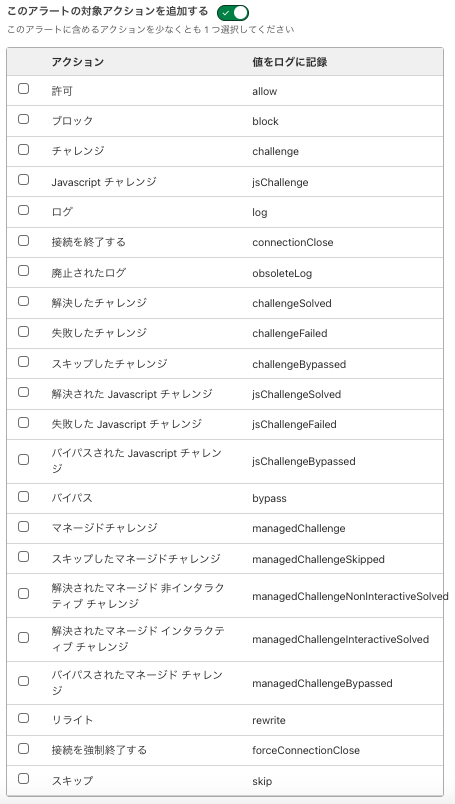

• アラート対象のアクションを絞る場合

イベントに含まれるアクションでアラートを絞りたい場合は選択が可能です。（例えば Block のみ対象にしたい、など）
デフォルトではすべてが対象になります。

これはダッシュボードでイベントを確認する際に、アクションをキーに抽出するのと同じ感覚ですね。

これで通知の作成は終わりです。

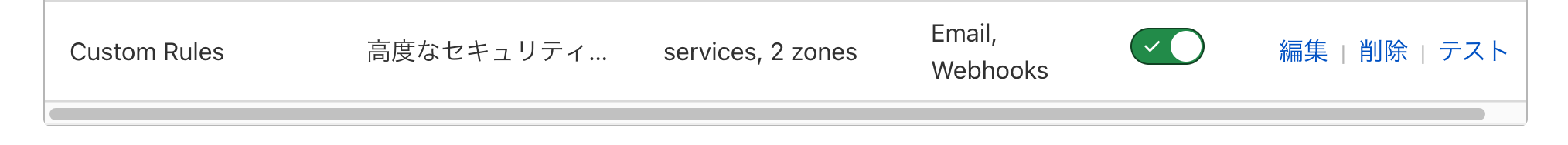

5. メイン画面から送信テスト（オプション）

「テスト」をクリックすると擬似的なアラート通知の送信ができます。

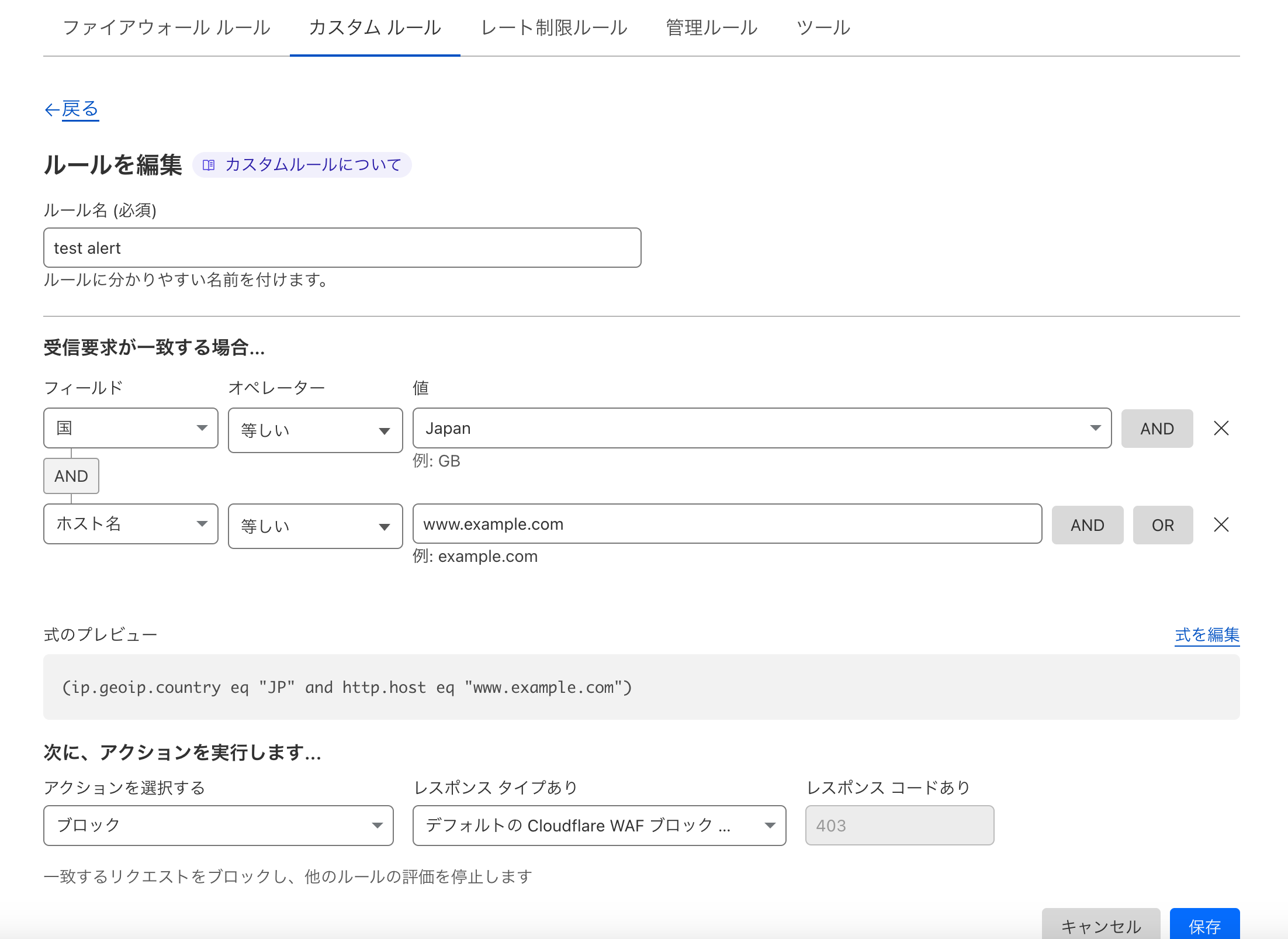

6. WAF カスタムルールの作成

実際にアラートを発生させるため、ルールを設定します。
日本からの通信をブロックして、WAF のイベントを発生させるためのルールを作っています。

7. ルールにヒットするリクエストを送信

下記の方針でリクエストを投げました。

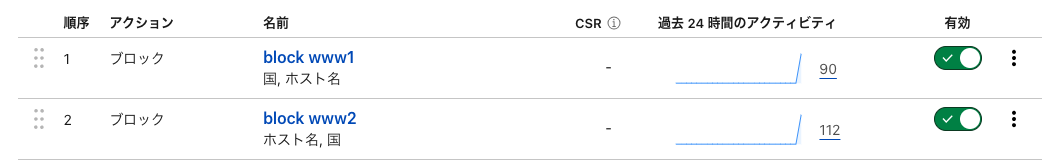

• 二つのカスタムルールを用意
• ぞれぞれのルールが生成したイベントを合計し、カスタムルール全体で200を超える程度のリクエストを投げる

200を超えさせる理由は後述

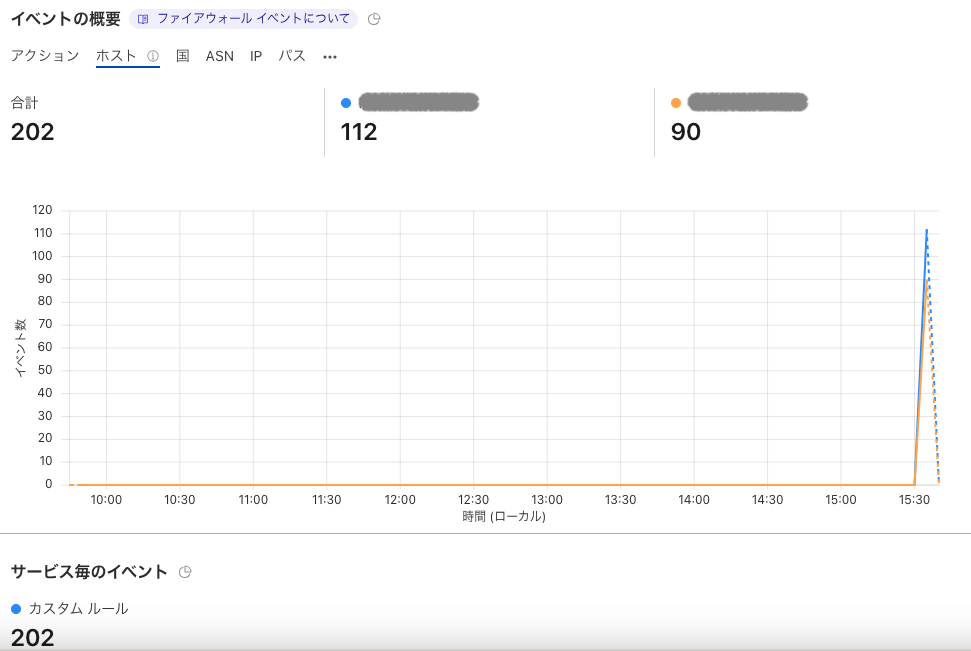

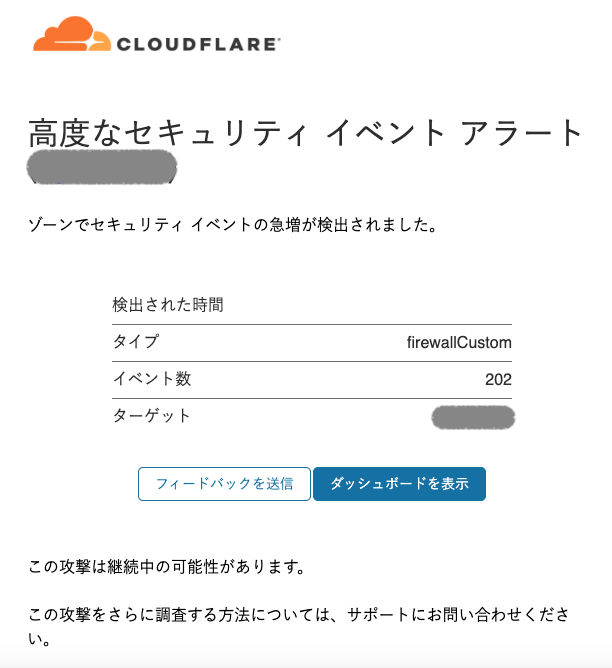

8. WAF アラート通知発動

およそ5分で Email と webhook が到着しました。

アラート通知のロジック（WAF編）

本家解説によると、WAF 関連のアラート通知のロジックについては、下記の数字がポイントになります

数	単位
6	時間
5	分間のバケツ
200	セキュリティイベントの数
3.5	z-score
2	時間

これらを使ったロジックは下記のとおりです。

• 過去6時間のセキュリティイベント数を5分間隔でカウントし、最新の値が z-score 3.5 以上 かつ イベント数が 200を超えている
• 同じイベントはその後2時間は発動されない

セキュリティイベントのアラート通知に z-score の採用や 200 のしきい値との併用についての背景や理由については、こちらの Cloudflare ブログ が詳しいです。

z-score

イベントのスパイクをシミュレーションしてみましょう。

6時間を5分間隔にすると、72の計測ポイントがあります。

Cloudflare のダッシュボードの WAF イベントでも6時間の範囲にすると、値は5分間分での表示になりますね

アラート通知をトリガーするには、数字を72個並べて、最後の 201 の z-score が 3.5 以上になればよさそうです。(オソラク）

71個の数字を1-120からランダムに並べ、最後の72個めを201にして z-score を取ってみました。
最後の値(201) は 200を超え、かつ、 z-score 3.7 となり 3.5 を超えました。
こういう具合でアラート通知が発動されるんじゃないかと思います。

Rでの計算

> scale(sample)
             [,1]
 [1,]  0.84778699
 [2,]  1.08873698
 [3,]  0.55329256
 [4,]  1.24937030
 [5,] -0.91917958
 [6,] -0.43727961
 [7,] -1.24044623
 [8,] -0.89240736
 [9,]  1.54386473
[10,]  0.33911480
[11,] -0.94595180
[12,]  1.57063695
[13,] -1.32076289
[14,] -1.18690179
[15,] -0.49082405
[16,]  0.41943146
[17,] -0.24987406
[18,] -0.78531847
[19,] -1.34753511
[20,]  0.15170925
[21,] -0.54436849
[22,] -1.02626846
[23,] -0.43727961
[24,] -0.35696294
[25,] -0.67822959
[26,]  0.76747033
[27,] -1.45462399
[28,] -1.56171288
[29,]  0.25879813
[30,]  0.41943146
[31,] -0.91917958
[32,]  1.11550920
[33,] -0.99949624
[34,]  0.58006478
[35,] -0.19632962
[36,] -1.10658512
[37,] -1.53494065
[38,]  0.87455921
[39,]  0.33911480
[40,] -0.65145737
[41,] -0.11601296
[42,]  1.24937030
[43,] -0.19632962
[44,] -0.62468515
[45,]  1.27614252
[46,]  0.28557035
[47,]  0.66038144
[48,] -0.94595180
[49,] -0.57114071
[50,]  1.57063695
[51,]  0.84778699
[52,] -1.37430733
[53,]  0.09816481
[54,] -0.91917958
[55,]  1.46354807
[56,]  0.79424255
[57,]  0.60683700
[58,] -1.45462399
[59,]  0.41943146
[60,] -1.18690179
[61,]  0.17848147
[62,] -0.54436849
[63,] -0.19632962
[64,]  0.28557035
[65,]  0.33911480
[66,]  0.41943146
[67,]  0.87455921
[68,]  0.79424255
[69,]  1.06196476
[70,]  0.60683700
[71,] -0.30341850
[72,]  3.76595905
attr(,"scaled:center")
[1] 59.33333
attr(,"scaled:scale")
[1] 37.35215
>
> plot(scale(sample),type="b")
> plot(sample,type="b")

グラフにすると、これくらいのハネ加減になりました。
横軸が6時間で、過去の5分間隔のイベント数が置かれてるイメージです。

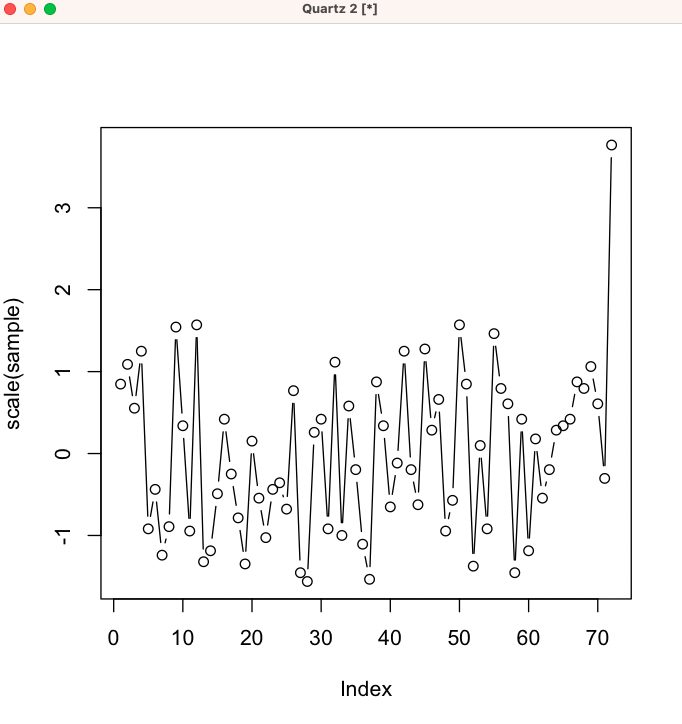

• 縦軸：z-score

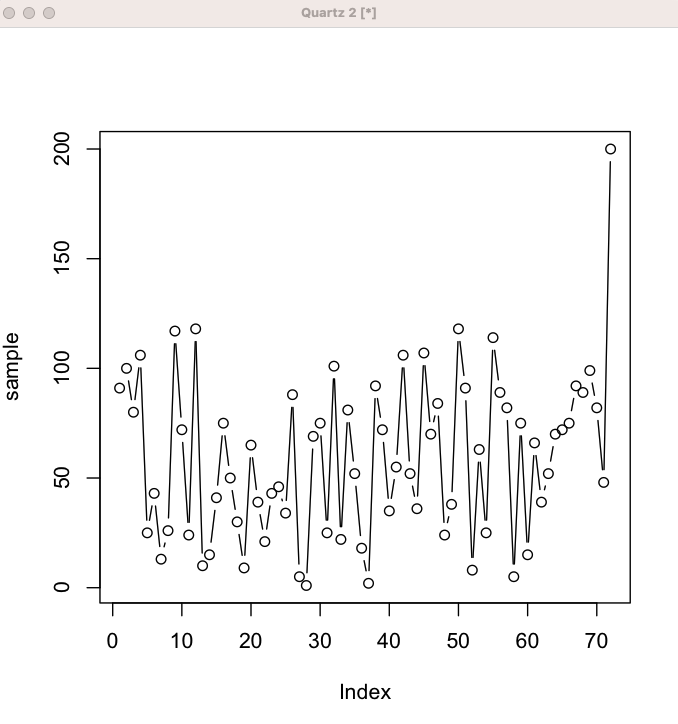

• 縦軸：実数（イベント数見立て）


なお、トリガーについては、各アラート通知でそのソースイベントの性質と通知の目的によってロジックが異なります。
あくまで上記は WAF 関連のものになります。
オリジンエラーレートの例

自前でモニターの例

Analytics API（Free プランでも使える）

Analytics API でもダッシュボードと同じ様な WAF 関連の統計情報がとれます。

色々な視点からデータを分析できますので、自身で好きなトリガーを作ることができそうです。また、こちらはプランに関係なく利用できるのが利点です。

• WAF アラート通知よりも細かい条件でソースを作成することができる
  （下記の例では、WAF アラートにはついてない、ホスト名での絞り込みを実施）
• 通知の仕組みは別途用意する必要があります

下記では、直近5分で特定ホストに対してカスタムルールでブロックまたはマネージドチャレンジしたイベントの数、を取ることができます。（macOS で実施）

macOS の date

dt2=`date -Iseconds`
dt1=`date -Iseconds -v-5M`
cred="<TOKEN>"
ztag="<ZONEID>"
wafsrc="firewallCustom"
action='[\"block\",\"managed_challenge\"]'
dhost="www.example.com"

curl "https://api.cloudflare.com/client/v4/graphql" -H "Authorization: Bearer $cred" -H "Content-Type: application/json" -d '{"query":"{viewer{zones(filter:{zoneTag:\"'$ztag'\"}){firewallEventsAdaptiveByTimeGroups(filter:{source:\"'$wafsrc'\",datetime_geq:\"'$dt1'\",datetime_lt:\"'$dt2'\",clientRequestHTTPHost:\"'$dhost'\",action_in:'$action'},limit:1,orderBy:[datetimeFiveMinutes_DESC]){count,dimensions{datetimeFiveMinutes}}}}}"}'

1分の場合（Linux で実施）

ubuntu の date

dt2=`date -Iseconds`
dt1=`date -Iseconds -d '1 minutes ago'`
cred="<TOKEN>"
ztag="<ZONEID>"
wafsrc="firewallCustom"

curl "https://api.cloudflare.com/client/v4/graphql" -H "Authorization: Bearer $cred" -H "Content-Type: application/json" -d '{"query":"{viewer{zones(filter:{zoneTag:\"'$ztag'\"}){firewallEventsAdaptiveByTimeGroups(filter:{source:\"'$wafsrc'\",datetime_geq:\"'$dt1'\",datetime_lt:\"'$dt2'\"},limit:1,orderBy:[datetimeMinute_DESC]){count,dimensions{datetimeMinute}}}}}"}'

出力例

{
  "data": {
    "viewer": {
      "zones": [
        {
          "firewallEventsAdaptiveByTimeGroups": [
            {
              "count": 98,
              "dimensions": {
                "datetimeMinute": "2023-08-26T08:32:00Z"
              }
            }
          ]
        }
      ]
    }
  },
  "errors": null
}

ログ

firewallEventsAdaptive や fiwall Event ログは Adaptive sampling を採用し、イベント数の増加に応じてサンプリングを利用します。一方、Logpush（Enterpriseプラン）では HTTP リクエストログ は全リクエストをとれるので、そこからロジックを組み立てることもできそうです。

Logpush 自体は new relic、Sumo Logic、Splunk など検索すると SEIM との連携も出てきます。Bigquery での分析など 他にも 外部とのつなぎで独自のエコシステムが作れます。

その他リンク

Cloudflare のイロイロなプロダクトの通知にタグ付けされている Blog
Free プランでのAPI 利用例
GraphQL データセットの一覧の取り方
