概要

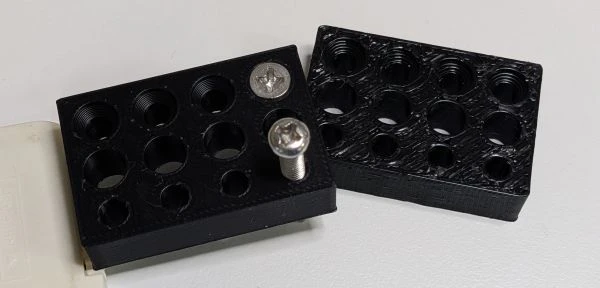

Bambu Labの3DプリンターA1 miniでM4のネジ穴を作成したところ、0.4mmノズルではスムーズに入るのに、0.8mmノズルだときつくて入らないということがありました。そこでノズルによってクリアランスはどのくらい違いが出るのか調べてみました。
実験対象
・M4なべネジ（頭周囲6.73ｍｍ）
・M4皿ネジ（頭周囲7.10ｍｍ）
M3については今後調査予定
実験結果
実験結果の緩い・きついは個人の主観によるものです。

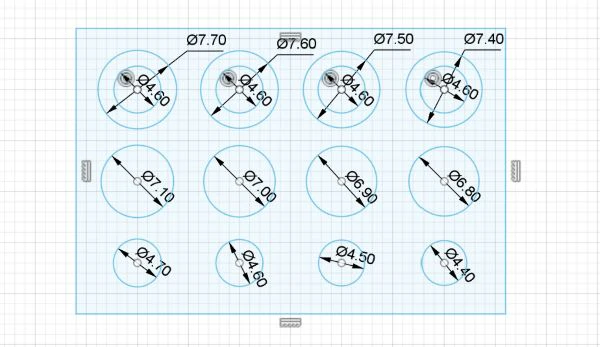

M4 ネジ部分
| 設計値 | 0.4mm | 0.8mm |
|---|---|---|
| Φ4.4 | ◎ | × |
| Φ4.5 | ◎ | △ |
| Φ4.6 | 〇 | 〇 |
| Φ4.7 | 〇 | 〇 |
M4 なべ頭部分（頭周囲6.73ｍｍ）
| 設計値 | 0.4mm | 0.8mm |
|---|---|---|
| Φ6.8 | × | × |
| Φ6.9 | △ | × |
| Φ7.0 | 〇 | × |
| Φ7.1 | 〇 | 〇 |
M4 皿頭部分（頭周囲7.10ｍｍ）
| 設計値 | 0.4mm | 0.8mm |
|---|---|---|
| Φ7.4 | 〇 | △ |
| Φ7.5 | ◎ | 〇 |
| Φ7.6 | ◎ | ◎ |
| Φ7.7 | 〇 | ◎ |
