TeXで共通テスト数学の解答用紙を再現

この記事で作るものは、非公式の学習用テンプレートです。実際の試験で使用される解答用紙ではありません。ロゴや団体名は含めず、科目名なども再現用のダミーとして扱っています。

ソースコード：この記事で作成したファイルは、GitHubの TeXソース全文 と コンパイル済みPDF から確認できます。

LaTeXでマークシートを作ろうとすると、最初に思いつくのはTikZで楕円を大量に描く方法です。しかし、楕円の大きさ、文字のベースライン、選択肢間隔をすべて自前で管理すると、コードの大半が座標調整になってしまいます。

今回は、解答欄を組むためのLaTeXパッケージ KKran が備えるマークシート機能を使い、共通テスト数学の解答用紙に近い紙面を作りました。TikZは用紙上の絶対配置と、矢印・網掛けなど KKran にない装飾だけに限定しています。

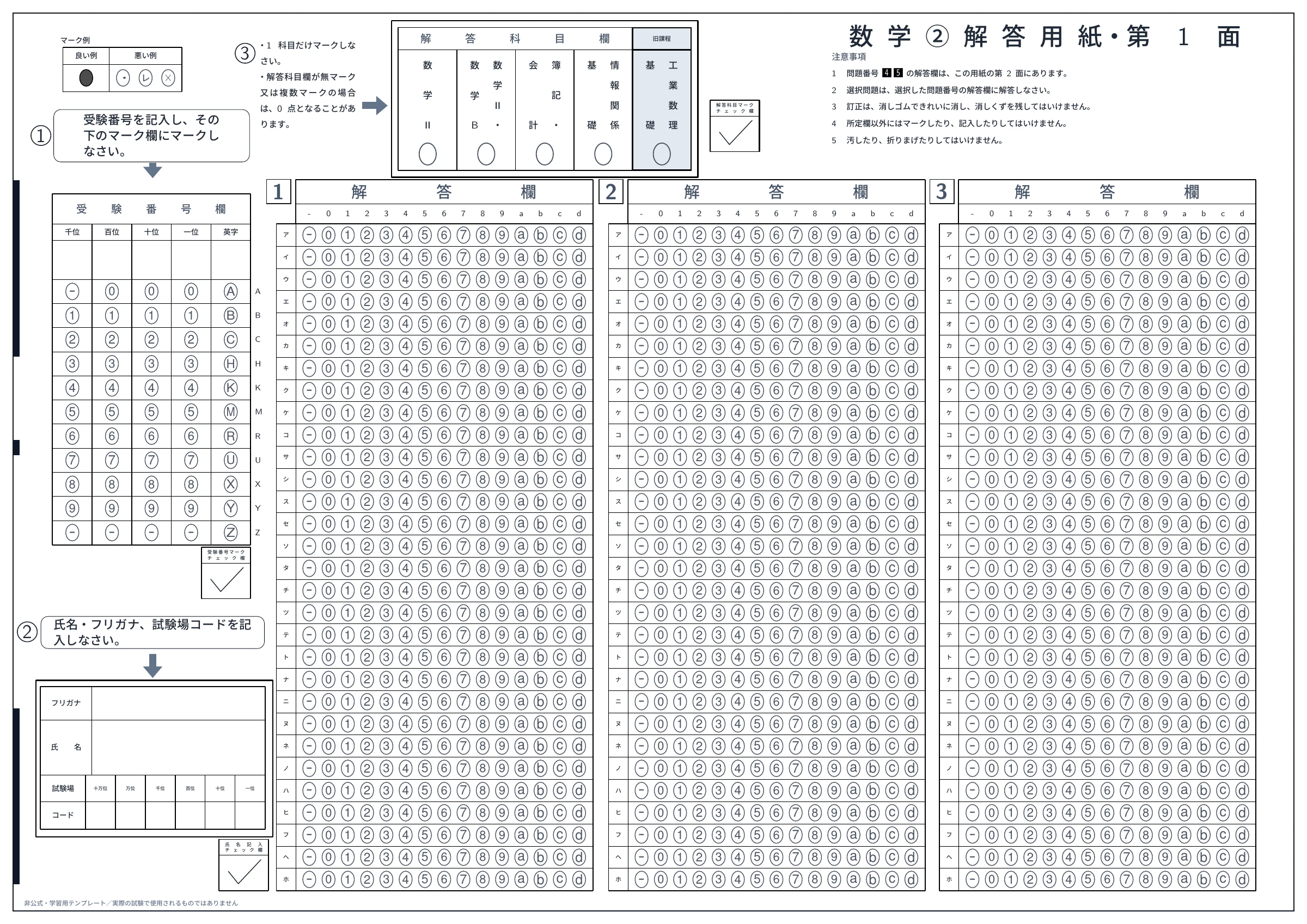

完成結果がこちらです。

環境

• TeX Live 2026
• LuaLaTeX
• ltjsarticle
• KKran 1.2.0
• KKsymbols 2.3.0
• TikZ

日本語を含むため、コンパイルにはLuaLaTeXを使います。

lualatex -interaction=nonstopmode -halt-on-error \
  qiita-common-test-math-answersheet.tex

完成ソースコード

この記事で使用したファイルは、KKTeX/Publicated-Files で公開しています。

• TeXソース全文
• コンパイル済みPDF

コード片だけでなく、用紙寸法、30行分の解答欄、受験番号欄、氏名欄、科目欄、紙面配置を含む自己完結したソースを確認できます。

方針：マーク楕円を自作しない

今回の中心になるのは、KKran の次の2コマンドです。

\MarkArrayMake{配列名}{|要素1|要素2|...|要素n|}
\マークシート{配置幅}{配列格納}[正解番号]

\MarkArrayMake で選択肢の配列を登録し、\マークシート で横一列に配置します。第3引数の正解番号を省略すれば、すべて白いマークとして出力されます。

今回の解答欄は、次の15要素です。

\MarkArrayMake{解答}{|-|0|1|2|3|4|5|6|7|8|9|a|b|c|d|}

\newcommand{\CTanswerMarks}{%
  {\color{ctmark}\CTfMark
   \マークシート{\CTsheetW}{\解答マーク配列}}}

マークの楕円は、KKran が内部で利用する KKsymbols の記号によって出力されます。したがって、TikZで15個の楕円を描く処理はありません。

unit=1mm で寸法を直接扱う

紙面との照合ではミリ単位で調整したいため、KKran の unit を 1mm にしました。

\usepackage[
  unit=1mm,
  kaitouhyouji=1,
  tensenoff=0pt,
  wakuwidth=0.3pt,
  tensenwakuwidth=0.3pt
]{KKran}

これで、たとえば \小問欄{67.5}{5.05} を「幅67.5 mm、高さ5.05 mm」の欄として扱えます。tensenoff=0pt は、左辺の点線パターンを実線として見せるための設定です。

寸法はソース冒頭へ集約しました。

\newcommand{\CTlabW}{4.35}
\newcommand{\CTmarkW}{67.5}
\newcommand{\CTsheetW}{65.5}
\newcommand{\CTrowH}{5.05}

後から画像と照合するときは、このパラメータ群だけを変更します。

解答欄1行を KKran で作る

1行は、行ラベルの \小問番号 と、マークを置く \小問欄 の組み合わせです。行末で \GoDown を呼び、次の行へ移動します。

\newcommand{\CTanswerRow}[1]{%
  \小問番号[\CTlabW]{\CTrowH}
    [{\CTfSmall\color{ctink}#1}]%
  \小問欄{\CTmarkW}{\CTrowH}
    [center={\CTanswerMarks}]%
  \GoDown{\CTrowH}%
}

30行分のラベルをマクロへまとめ、3本の解答欄で使い回します。

\newcommand{\CTanswerRows}{%
  \CTanswerRow{ア}\CTanswerRow{イ}\CTanswerRow{ウ}\CTanswerRow{エ}%
  \CTanswerRow{オ}\CTanswerRow{カ}\CTanswerRow{キ}\CTanswerRow{ク}%
  % 中略
  \CTanswerRow{ヘ}\CTanswerRow{ホ}%
}

\newcommand{\CTanswerBody}{%
  \KKran[\CTkkOuter]{%
    \大問番号[0]{\CTblkBodyH}[]%
    \CTanswerRows
  }%
}

ここで \大問番号 の幅を0にしているのは、紙面上の大問番号セルを別部品として左へ張り出させるためです。マーク欄本体の罫線は KKran に任せ、大問番号の小さな独立枠だけをTikZで配置しています。

見出しとマークの中心を合わせる

マーク1個の送りは、現在の和文フォントの全角幅 \zw を基準に決まります。そこで、見出し側も同じフォントサイズで 1\zw の箱を作り、箱同士を \hfill で均等配置します。

\newcommand{\CTch}[1]{%
  \makebox[1\zw]{\CTfChoice\color{ctink}#1}}

\newcommand{\CTchoiceHead}{%
  {\CTfMark
   \makebox[\CTsheetW mm]{%
     \CTch{-}\hfill\CTch{0}\hfill\CTch{1}\hfill\CTch{2}%
     % 中略
     \hfill\CTch{c}\hfill\CTch{d}}}%
}

楕円と見出しを別々の座標列で管理するより、フォントの送りとglueを共有した方がずれにくくなります。

受験番号欄は「1要素のマークシート」を縦に積む

\マークシート は横一列の配置を想定した機能です。一方、受験番号欄は数字を縦に並べる必要があります。

そこで、1要素だけを持つ配列を数字ごとに登録しました。

\MarkArrayMake{単-}{|-|}
\MarkArrayMake{単0}{|0|}
\MarkArrayMake{単1}{|1|}
% 2〜9、英字も同様

\newcommand{\CTexMarkOne}[1]{%
  {\color{ctmark}\CTfExMark
   \マークシート{\CTexSheetW}
     {\csname 単#1マーク配列\endcsname}}}

1セルごとに単要素の \マークシート を置き、それを \GoDown で縦に積みます。これなら受験番号欄でも、楕円自体は最後まで KKran の正式機能で描けます。

解答科目欄ではアンカーポイントを使う

\小問欄 のオプションでは、center、north west、south west などを指定できます。科目名は north west、下端の大きな丸は south west に置きました。

縦書き風の科目名は、固定の行間を並べるのではなく、高さを持つ parbox の中へ \vfill を入れています。2列の科目名の間には \hfill を使います。

\newcommand{\CTsubjectVGlue}{\par\vfill}

\newcommand{\CTsubjectStack}[1]{%
  \parbox[t][18mm][s]{3.8mm}{%
    \centering\vspace*{2.5mm}%
    \CTfSubject\color{ctink}#1\par}%
}

\newcommand{\CTsubjectTopPair}[2]{%
  \makebox[\CTsbColW mm][c]{%
    \makebox[9mm][s]{%
      \CTsubjectStack{#1}\hfill\CTsubjectStack{#2}}}%
}

たとえば「情報関係」は次のように渡します。

\CTsubjectTopPair
  {基\CTsubjectVGlue 礎}
  {情\CTsubjectVGlue 報\CTsubjectVGlue
   関\CTsubjectVGlue 係}

旧課程列の網掛けだけは KKran の欄内アンカーだけでは全面を塗れないため、セルと同寸のTikZノードを使いました。背景だけを表の裏へ置くと KKran の白いセル箱に隠れるので、セル内で塗り、その前面へ罫線を描き直しています。

組み上げたブロックを用紙座標へ置く

解答欄、受験番号欄、氏名欄、解答科目欄は、それぞれ独立した \KKran ブロックとして作ります。最後に、A4横のTikZキャンバスへ絶対座標で配置します。

\begin{tikzpicture}[
  overlay,
  x=1mm,
  y=1mm,
  inner sep=0pt,
  outer sep=0pt
]

\KKran が返す箱には描画領域の周囲に余白があるため、anchor=north west で置くと罫線が指定座標からずれます。今回は描画領域の中心を計算し、箱も anchor=center で配置しました。

\newcommand{\CTplace}[5]{%
  \node[anchor=center, inner sep=0pt]
    at ({#1+0.5*#3},{#2-0.5*#4}) {#5};%
}

\CTplace{\CTblkAX}{\CTgridTop}
  {\CTblkW}{\CTblkHeadH}{\CTanswerHeader}

\CTplace{\CTblkAX}{\fpeval{\CTgridTop-\CTblkHeadH}}
  {\CTblkW}{\CTblkBodyH}{\CTanswerBody}

3本の解答欄は、同じブロックをX座標だけ変えて配置しています。紙面全体を一枚の巨大なTikZ表として描くより、KKran の部品構造と、TikZの紙面座標を分けた方が調整しやすくなりました。

TikZに残した処理

TikZで直接描いたのは、主に次の部分です。

• 用紙の外枠と左端のタイミングマーク
• ブロック同士を結ぶ矢印
• 大問番号の独立枠
• 旧課程列の網掛け
• 記入確認欄のチェック線
• 各 KKran ブロックの紙面上の配置

反対に、マーク楕円、30行の罫線、受験番号欄、氏名欄、解答科目欄の構造は KKran で作っています。

関連サービス

Evolton：入試数学の問題を解答PDFにする

Evolton は、大学入試数学の問題写真やスクリーンショットから、AIが解答を作成し、参考書のようなPDFへ清書するサービスです。

過去問データベースには13大学・4,313問が収録されており、大学・分野・難易度を指定してオーダーメイド問題集を組むこともできます。問題を解くところから、読みやすいPDFへ整えるところまでまとめて進めたい場合に便利です。

→ Evoltonを使ってみる

texmcp：AIと対話して日本語TeX文書を作る

日本語の学習参考書やレポートをAIと対話しながら作りたい場合は、オープンソースのリモートMCP texmcp も利用できます。

texmcp は利用者の文書をサーバーへ保存せず、スタイル一式、文書の骨組み、編集規則、既知の問題、コンパイル手順をAIへ返します。実際のTeXファイルの保存とLuaLaTeXによる組版は、利用者側のAIがローカルで行います。

Codexでは、次のコマンドで公開エンドポイントを登録できます。

codex mcp add tex64 --url https://mcp.tex64.com

設定ファイルへ直接追加する場合は次のとおりです。

[mcp_servers.tex64]
url = "https://mcp.tex64.com"

テンプレートを一から探す作業を減らし、日本語組版の構造設計からコンパイルまでAIと進めたい場合に使えます。

→ texmcpのソースと導入方法を見る

まとめ

KKran は記述式の解答欄だけでなく、\MarkArrayMake と \マークシート を使ってマーク式の解答用紙も構成できます。

今回の再現で重要だったのは、次の3点です。

1. マーク楕円を自作せず、KKran のマークシート機能へ任せる
2. 行や表の構造を \KKran、\小問番号、\小問欄、\GoDown で組む
3. 完成したブロックの紙面座標だけをTikZで調整する

この分担にすると、見た目を詰めながらも、解答欄の意味構造を KKran 側へ残せます。

---

著者: KKTeX
