Logic Apps閉域とMI認証

本記事記述および実装内容は、多くの部分をAIで処理しており、人間チェックは甘いです

はじめに

Logic Apps Standard を閉域化したいとき、ASE v3 を使うべきか、
host storage を Managed Identity 認証にできるのかで迷うことがあります。

今回、非 ASE の Logic Apps Standard を VNet Integration と
Private Endpoint で閉域化し、User-assigned Managed Identity
(UAMI) で host storage 認証をどこまで置き換えられるか検証しました。

対象読者は次のような方です。

• Logic Apps Standard を閉域構成で使いたい
• host storage の接続文字列をできるだけ排除したい
• ASE v3 を使うべきか判断したい
• Bicep で再現可能な構成を知りたい

結論

• ✅ 非 ASE でも、Blob / Queue / Table の host storage は
  UAMI 認証で動作しました。
• ✅ Logic Apps Standard の閉域化は、VNet Integration と
  Private Endpoint で実現できました。
• ⚠️ Azure Files は SMB の Microsoft Entra 認証に未対応です。
  SKU や ASE 有無に関係なく、Files は接続文字列が必要です。
• ⚠️ Workflow Extension が AzureWebJobsStorage を
  接続文字列としても要求します。
  そのため、現時点で真の MI-only 構成ではなく、
  MI 設定と Key Vault 参照を併設するハイブリッド構成が必要でした。

この記事での「MI 化」は、Blob / Queue / Table の host storage
データプレーンを UAMI 認証にする、という意味です。
Azure Files の SMB マウントは別枠で、接続文字列が残ります。

アーキテクチャ

主な構成は次の通りです。

要素	内容
VNet	10.50.0.0/16
Subnet	snet-logicapp と snet-pe
Private Endpoint	blob / queue / table / file / sites の 5 本
Private DNS Zone	blob / queue / table / file / azurewebsites の 5 個
Logic Apps plan	Workflow Standard WS1
Storage	Standard_LRS, public network access disabled
NSG	snet-logicapp から SMB 445 outbound を明示許可
UAMI roles	Blob Owner / Queue Contributor / Table Contributor
Key Vault role	Key Vault Secrets User

構築の要点

Logic Apps 流の app setting キー名を使う

ここが一番重要でした。
Functions の identity-based connection 設定をそのまま使うと、
Logic Apps Standard の host storage では期待通りに動きませんでした。

パターン	キー名	結果
❌ Functions 流	__credential=managedidentity + __clientId=<GUID>	起動失敗
✅ Logic Apps 流	__credentialType + __managedIdentityResourceId	動作

採用した設定は次の形です。

appsettings.txt

AzureWebJobsStorage__credentialType = managedIdentity
AzureWebJobsStorage__managedIdentityResourceId = <UAMI resourceId>
AzureWebJobsStorage__accountName = <storage account name>
AzureWebJobsStorage__blobServiceUri = https://<storage>.blob.core.windows.net
AzureWebJobsStorage__queueServiceUri = https://<storage>.queue.core.windows.net
AzureWebJobsStorage__tableServiceUri = https://<storage>.table.core.windows.net
AzureWebJobsStorage = @Microsoft.KeyVault(SecretUri=https://<kv>.vault.azure.net/secrets/<secret>/)
WEBSITE_CONTENTAZUREFILECONNECTIONSTRING = @Microsoft.KeyVault(SecretUri=https://<kv>.vault.azure.net/secrets/<secret>/)
AzureWebJobsSecretStorageType = Files

Bicep の主要部分

Logic App には UAMI を割り当て、Key Vault reference も同じ UAMI で
解決させます。

infra/modules/logic-app.bicep

resource logicApp 'Microsoft.Web/sites@2024-04-01' = {
  name: logicAppName
  location: location
  tags: tags
  kind: 'functionapp,workflowapp'
  identity: {
    type: 'UserAssigned'
    userAssignedIdentities: {
      '${uamiId}': {}
    }
  }
  properties: {
    serverFarmId: appServicePlan.id
    publicNetworkAccess: 'Disabled'
    virtualNetworkSubnetId: snetLogicAppId
    vnetRouteAllEnabled: true
    keyVaultReferenceIdentity: uamiId
  }
}

app settings は、MI 用の分解キーと AzureWebJobsStorage の
Key Vault 参照を併設します。

infra/modules/logic-app.bicep

resource appSettings 'Microsoft.Web/sites/config@2024-04-01' = {
  parent: logicApp
  name: 'appsettings'
  properties: {
    AzureWebJobsStorage__credentialType: 'managedIdentity'
    AzureWebJobsStorage__managedIdentityResourceId: uamiId
    AzureWebJobsStorage__accountName: storageAccountName
    AzureWebJobsStorage__blobServiceUri: 'https://${storageAccountName}.blob.${environment().suffixes.storage}'
    AzureWebJobsStorage__queueServiceUri: 'https://${storageAccountName}.queue.${environment().suffixes.storage}'
    AzureWebJobsStorage__tableServiceUri: 'https://${storageAccountName}.table.${environment().suffixes.storage}'
    AzureWebJobsStorage: '@Microsoft.KeyVault(SecretUri=https://${keyVaultName}${environment().suffixes.keyvaultDns}/secrets/${fileConnSecretName}/)'
    WEBSITE_CONTENTAZUREFILECONNECTIONSTRING: '@Microsoft.KeyVault(SecretUri=https://${keyVaultName}${environment().suffixes.keyvaultDns}/secrets/${fileConnSecretName}/)'
    AzureWebJobsSecretStorageType: 'Files'
  }
}

UAMI には Storage と Key Vault のロールを付与します。

infra/modules/rbac.bicep

// UAMI -> Storage
// - Storage Blob Data Owner
// - Storage Queue Data Contributor
// - Storage Table Data Contributor

// UAMI -> Key Vault
// - Key Vault Secrets User

デプロイ

deploy.sh

cd logic-app-private
azd env new <env-name>
azd env set AZURE_LOCATION japaneast
azd up

検証後は次で削除できました。

cleanup.sh

azd down --force --purge

ハマったポイントと解決策

Workflow Extension が接続文字列も要求する

MI 用の分解キーだけを設定し、AzureWebJobsStorage 自体を消すと、
Workflow Extension の初期化で失敗しました。

例外の発生箇所は次のコンポーネントでした。

error.txt

Microsoft.Azure.Workflows.WebJobs.Extensions.WorkflowExtensionProvider.Initialize
Value cannot be null. (Parameter 'connectionString')

つまり、Functions runtime 側は MI 用の分解キーを解釈できても、
Workflow Extension 側は AzureWebJobsStorage を接続文字列としても
読みます。

そのため、次のハイブリッド構成にしました。

用途	設定	認証
Blob host storage	AzureWebJobsStorage__blobServiceUri	UAMI
Queue host storage	AzureWebJobsStorage__queueServiceUri	UAMI
Table host storage	AzureWebJobsStorage__tableServiceUri	UAMI
Workflow Extension 用	AzureWebJobsStorage	Key Vault 参照
Files content	WEBSITE_CONTENTAZUREFILECONNECTIONSTRING	KV 参照

App setting には平文の AccountKey= が出ない構成にしています。
ただし Storage Account 側では Azure Files 用に Shared Key が必要です。

Azure Files SMB は Entra OAuth 未対応

Azure Functions の公式チュートリアルには、次の記載があります。

Azure Files is an example of a service that doesn't yet support Microsoft
Entra authentication for Server Message Block (SMB) file shares.

これは Logic Apps / Functions / App Service の SKU ではなく、
Azure Files の SMB マウント側の制約です。
そのため、ASE v3 にしても Files の MI 認証はできません。

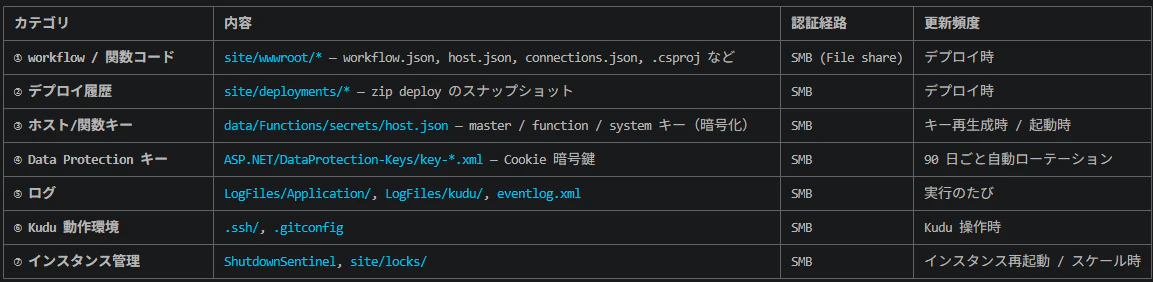

Azure Files の中身

Azure Files の中身は以下の通り
content-pioq2bvneff7s (5120 GiB クォータ、実使用は数 MB 程度) の中身は 7 カテゴリ:

 content-pioq2bvneff7s/
 ├── site/                         ← アプリ本体（アクティブな実行コード）
 │   ├── wwwroot/                  ← ★ ここがあなたが書いた workflow
 │   │   ├── host.json             (Logic Apps host 設定)
 │   │   └── ping-workflow/        (workflow.json + connections.json)
 │   ├── deployments/              ← zip deploy 履歴
 │   │   ├── active                (現在 active な deployment ID)
 │   │   ├── latest.json           (最新メタデータ)
 │   │   └── <commit-hash>/        (各デプロイのスナップショット)
 │   └── locks/                    ← 排他制御用
 ├── data/Functions/
 │   └── secrets/host.json         ← マスター/関数/system キー (暗号化済)
 ├── ASP.NET/DataProtection-Keys/  ← Cookie/トークン暗号鍵 (90日ローテ)
 ├── LogFiles/
 │   ├── Application/              (アプリ stdout/stderr)
 │   ├── kudu/                     (SCM 操作ログ)
 │   └── eventlog.xml
 ├── .ssh/                         (Kudu Bash 用 SSH 設定)
 ├── .gitconfig                    (Kudu git 操作用)
 └── ShutdownSentinel              (インスタンス停止検知用 sentinel)

SMB 445 outbound を明示許可する

Logic App の content share は Azure Files です。
閉域構成で File Private Endpoint に到達させるため、
snet-logicapp の NSG に 445/TCP outbound を明示しました。

infra/modules/network.bicep

resource nsgLogicApp 'Microsoft.Network/networkSecurityGroups@2024-05-01' = {
  name: 'nsg-snet-logicapp'
  location: location
  tags: tags
  properties: {
    securityRules: [
      {
        name: 'AllowOutboundSmbToVNet'
        properties: {
          direction: 'Outbound'
          access: 'Allow'
          protocol: 'Tcp'
          destinationAddressPrefix: 'VirtualNetwork'
          destinationPortRange: '445'
        }
      }
    ]
  }
}

検証結果

S1 から S11 の v1 検証と、UAMI 化した v2 追加検証はすべて PASS でした。

ID	確認内容	結果
S1	全リソースの provision 成功	✅
S2	Storage の public network access disabled	✅
S3	Logic App の public network access disabled	✅
S4	5 本の Private Endpoint が Approved	✅
S5	必要な RBAC が付与済み	✅
S6	外部から Logic App HTTPS が 403	✅
S6b	外部から SCM / Kudu が 403	✅
S7	5 個の Private DNS Zone が VNet link 済み	✅
S8	外部から Storage が 403	✅
S9	閉域下で workflow run が Succeeded	✅
S10	app settings に平文 AccountKey= なし	✅
S11	azd down --force --purge で削除可能	✅
S5b	UAMI 割当と Storage data roles を確認	✅
S9b	UAMI 構成で Recurrence workflow 成功	✅
S10b	MI 設定と Files の KV 参照を確認	✅

v2 で確認した app settings

appsettings-sanitized.txt

AzureWebJobsStorage__credentialType = managedIdentity
AzureWebJobsStorage__managedIdentityResourceId = <UAMI resourceId>
AzureWebJobsStorage__accountName = <storage account name>
AzureWebJobsStorage__blobServiceUri = https://<storage>.blob.core.windows.net
AzureWebJobsStorage__queueServiceUri = https://<storage>.queue.core.windows.net
AzureWebJobsStorage__tableServiceUri = https://<storage>.table.core.windows.net
AzureWebJobsSecretStorageType = Files
WEBSITE_CONTENTSHARE = <content share name>
AzureWebJobsStorage = @Microsoft.KeyVault(SecretUri=https://<kv>.vault.azure.net/secrets/<secret>/)
WEBSITE_CONTENTAZUREFILECONNECTIONSTRING = @Microsoft.KeyVault(SecretUri=https://<kv>.vault.azure.net/secrets/<secret>/)

リソース

dev 用途では、主なコストは WS1、Private Endpoint、Storage、
Key Vault、Application Insights です。

ASE v3 を使う構成よりは軽く、閉域化そのものが目的なら
非 ASE の Standard 構成で十分検討できます。
検証後は azd down --force --purge で削除する運用が前提です。

まとめ

• 非 ASE の Logic Apps Standard でも閉域化は可能でした。
• Blob / Queue / Table の host storage は UAMI 認証で動作しました。
• Logic Apps では __credentialType と
  __managedIdentityResourceId を使うのがポイントでした。
• Azure Files SMB は Entra OAuth 未対応のため、Files は MI 化できません。
• Workflow Extension が AzureWebJobsStorage を接続文字列としても
  要求するため、現時点ではハイブリッド構成が現実解です。

「閉域化できるか」と「Shared Key を完全に消せるか」は別問題です。
前者は非 ASE でも可能でしたが、後者は Azure Files の制約により
現時点では達成できませんでした。
