【プログラマーのための統計学】 度数分布とヒストグラム

More than 1 year has passed since last update.

目次

プログラマーのための統計学 - 目次

概要

統計学で使用する、度数分布とヒストグラムについてです。
pythonでヒストグラムを作成もします。

度数分布

度数分布とは

収集したデータをいくつかの階級(区間)に分けたときの、それぞれの階級に所属するデータの分布状況のこと

引用元:コトバンク

らしいです。言葉の定義だけでは難しいので、実際に例を挙げて説明していきます。

度数分布表

ある組織の年齢の分布を調べるとします。
組織の人数は全部で100人いるとします。

調査した結果、下記のような結果になりました。
非常に見づらいですが、100人全員分の年齢をlistにしています。

ages = [23, 22, 23, 22, 24, 20, 22, 24,
29, 28, 25, 25, 26, 27, 28, 27, 25, 25, 27, 25, 25,
32, 32, 32, 33, 33, 32, 33, 32, 30, 33, 32,
35, 39, 38, 38, 37, 35, 38, 35, 35, 38, 35, 37,
43, 44, 40, 41, 44, 41, 40, 43, 44, 41, 41, 44, 43, 42, 40, 44, 42, 41, 42,
47, 49, 49, 46, 48, 45, 49, 49, 49, 49, 49, 48, 46, 49, 45, 48, 49, 48,
54, 52, 54, 53, 53, 54, 50, 51, 52, 54,
58, 56, 58, 58, 55, 57, 56, 56, 55]

このデータを元に、年齢層別の分布表を作ります。
このような表のことを、度数分布表と言います。

階級 階級値 度数 相対度数 累積相対度数
20歳以上 - 25歳未満 22.5 8人 0.08 0.08
25歳以上 - 30歳未満 27.5 13人 0.13 0.21
30歳以上 - 35歳未満 32.5 11人 0.11 0.32
35歳以上 - 40歳未満 37.5 12人 0.12 0.44
40歳以上 - 45歳未満 42.5 19人 0.19 0.63
45歳以上 - 50歳未満 47.5 18人 0.18 0.81
50歳以上 - 55歳未満 52.5 10人 0.10 0.91
55歳以上 - 60歳未満 57.5 9人 0.09 1.00

以下、各項目の説明です。

[階級]

度数を集計するためのグループ分けした区間。この例では年齢。

[階級値]

階級の真ん中の値のこと。
階級がa以上b未満のとき、階級値は以下で求められます。

階級値 = \frac{a+b}{2}

上記の表の20歳以上25歳未満の場合の階級値は、22.5になります。

22.5 = \frac{20+25}{2}

[度数]

該当の階級のデータ数。この例では、人数。

[相対度数]

各階級ごとの度数の全体に占める割合で、度数 / 合計

相対度数 = \frac{度数}{合計}

この例では、 各階級の人数 / 100人 となるので、上記の表の20歳以上25歳未満の場合の相対度数は 0.08 になります。

0.08 = \frac{8}{100}

[累積相対度数]

その階級までの相対度数の全ての和(累積和)のことです。
上記の表の場合は、以下のようになります。

20歳以上 - 25歳未満 = 0.08
25歳以上 - 30歳未満 = 0.08 + 0.13
30歳以上 - 35歳未満 = 0.08 + 0.13 + 0.11
35歳以上 - 40歳未満 = 0.08 + 0.13 + 0.11 + 0.12
︙
55歳以上 - 60歳未満 = 0.08 + 0.13 + 0.11 + 0.12 + 0.19 + 0.18 + 0.1 + 0.09 = 1

一番最後の階級は必ず 1 になります。

ヒストグラム

ヒストグラムとは度数分布表をグラフにしたもののことです。
前述の度数分布表を、pythonのmatplotlibを使って、ヒストグラムにします。
(正しくは、ヒストグラムに見せかけた棒グラフを作ります。詳細は後述します。)

matplotlibの使い方はこちらを参照
jupyter(ipython notebook) + matplotlib + vagrantでグラフ描画

%matplotlib inline
import numpy as np
import matplotlib.pyplot as plt

fig, ax = plt.subplots()

# 横座標
left = np.array([0, 1, 2, 3, 4, 5, 6, 7])
# 縦座標
height = np.array([8, 13, 11, 12, 19, 18, 10, 9])
ax.bar(left, height, width=1.0)
# グラフのタイトル
plt.title('Ages')
# X軸のタイトル
plt.xlabel('Age group')
# Y軸のタイトル
plt.ylabel('Numbers')

# X軸のラベル
label = [
    '20 - 24',
    '25 - 29',
    '30 - 34',
    '35 - 39',
    '40 - 44',
    '45 - 49',
    '50 - 54',
    '55 - 59'
]

# ラベルを打つX軸の場所
ax.set_xticks([0.5, 1.5, 2.5, 3.5, 4.5, 5.5, 6.5, 7.5])
# X軸にラベルをセット、90度回転させる
ax.set_xticklabels(label, rotation = 90)
# 描画
plt.show()

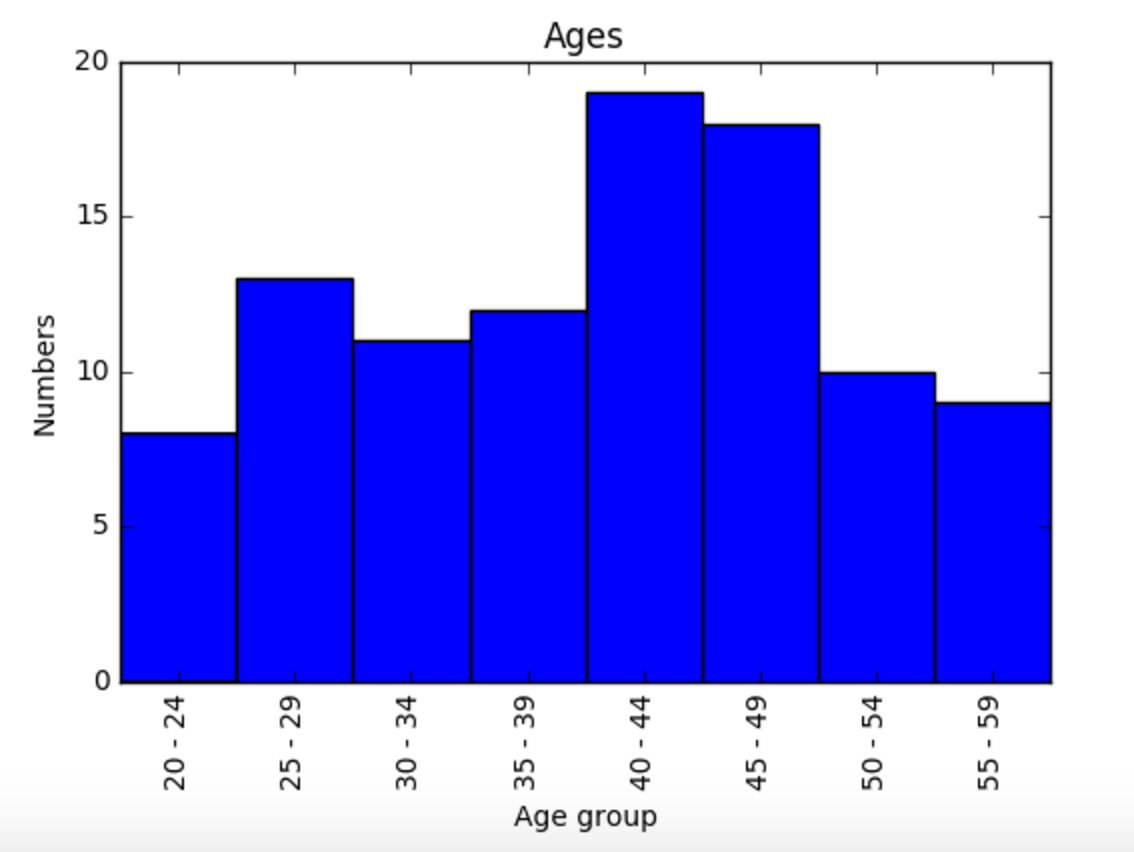

すると、このようなグラフが出来上がります。
これが、ヒストグラムです。


X軸が階級(年齢層)、Y軸は度数(人数)を表しています。
40歳以上 - 45歳未満が一番多いことがわかります。

ヒストグラムと棒グラフ

ヒストグラムは棒グラフに見えますが、厳密には、ヒストグラムと棒グラフは違います。

■棒グラフ
 棒:それぞれが独立している
 軸:お好きに、どうぞ
 使う目的:棒同士を比較する

■ヒストグラム
 棒:全部でひとつ
 軸:横軸が「階級」で縦軸が「度数」
 使う目的:分布を見る

らしいです。
詳細は下記を参照してください。
「棒グラフ」と「ヒストグラム」の違い

pythonのmatplotlibを使ってヒストグラムを作る

先ほど、「ヒストグラムに見せかけた棒グラフを作ります。」と言いましたが、
今度は、matplotlibを使って、本当のヒストグラムを作成します。

前述の例では、集計結果を度数分布表にしてから、ヒストグラム(実際は棒グラフ)を作りました。
しかし、pythonのmatplotlibを使えば、集計結果からそのままヒストグラムを作ることができます。

%matplotlib inline
import numpy as np
import matplotlib.pyplot as plt

# 100人分の年齢
ages = [
23, 22, 23, 22, 24, 20, 22, 24,
29, 28, 25, 25, 26, 27, 28, 27, 25, 25, 27, 25, 25,
32, 32, 32, 33, 33, 32, 33, 32, 30, 33, 32,
35, 39, 38, 38, 37, 35, 38, 35, 35, 38, 35, 37,
43, 44, 40, 41, 44, 41, 40, 43, 44, 41, 41, 44, 43, 42, 40, 44, 42, 41, 42,
47, 49, 49, 46, 48, 45, 49, 49, 49, 49, 49, 48, 46, 49, 45, 48, 49, 48,
54, 52, 54, 53, 53, 54, 50, 51, 52, 54,
58, 56, 58, 58, 55, 57, 56, 56, 55]

fig, ax = plt.subplots()

# 8個の階級でヒストグラムを作成します。binsの最小値と最大値をrangeで指定します。
# 戻り値について n => 各階級における度数、bins => 階級のリスト
n, bins, patches  = ax.hist(ages, bins=8, range=(20, 60))


# グラフのタイトル
ax.set_title('Ages')
# X軸のタイトル
ax.set_xlabel('Age group')
# Y軸のタイトル
ax.set_ylabel('Numbers')

# X軸のラベル
label = [
    '20 - 24',
    '25 - 29',
    '30 - 34',
    '35 - 39',
    '40 - 44',
    '45 - 49',
    '50 - 54',
    '55 - 59'
]

# ラベルを打つX軸の場所。階級値をセットする。
ax.set_xticks([22.5, 27.5, 32.5, 37.5, 42.5, 47.5, 52.5, 57.5])
# X軸にラベルをセット、90度回転させる
ax.set_xticklabels(label, rotation = 90)

# 描画
plt.show()

これを実行すると、先ほど棒グラフとして作成したものと、同じ形のヒストグラムが出来上がりました!

89597524777552a81eb5f29d4437cb94 (1).png

度数分布表を作成しなくてよいので、とても便利ですね!

階級幅の決め方

階級の幅の決め方ですが、特にルールがあるわけではありませんが、
スタージェスの公式を使って算出するということもできます。

k=1+log_2N

n はデータ数、k は階級数になります。
前述の例だと、k は100になり、以下のようになります。

k=1+log_2100

log2 というのは自然対数です。
参考:2の自然対数

なんか難しそうですが、
pythonであれば、以下の関数で求めることができます。

python2系の場合

import math
k = 1 + math.log(n, 2)

python3系の場合

import math
k = 1 + math.log2(n)

ただし、スタージェスの公式で求められる値は、あくまで目安なので、階級数が明確な場合は、わざわざ公式を使う必要はありません。
