【お知らせ】この記事はこちらの記事と連動しております。
OCI Full Stack Disaster Recovery (FSDR) が Load Balancer 対応になったので試してみた
こちらの記事を試すための 事前準備 の方法をステップバイステップで記述したものであり、こちらで利用しているLoad Balancerと、Oracle Linux 9の構成を最速で構成する手順 です。
この一連の記事に沿ってリソースを作成するだけでも、OCIで Load Balancer と Oracle Linux 9 のWebサーバを構築して、ロードバランシングを体験することができます。
この記事は、その１ はじめに です。
ここでは事前に見ておいた方が良いドキュメントの紹介と、設定項目の確認を行います。
目次
その１ はじめに
その２ ネットワーク(VCN)とVM 作成
その３ VM上の Oracle Linux 9 に apache、PHPインストール、設定
その４ Load Blancer 作成・設定
その５ オブジェクト・ストレージ、ブロック・ボリューム 作成・設定
の構成でお届けしています。
Load Balancerについて知りたい、実際リソースを作成して動作を確認してみたい という方は その４ Load Blancer 作成・設定 までの手順を実施すると、Load Balancer にアクセスして、2台のWebサーバーが交互にレスポンスを返すことを確認することができるようになります。
Load Balancer のパブリック IP xxx.xxx.xxx.xxx にブラウザでアクセスすると、バックエンドのサーバが交互にレスポンスを返すのを確認できます。
その５ オブジェクト・ストレージ、ブロック・ボリューム 作成・設定
これは FSDR を利用するための準備に必要な設定です。DRaaSにご興味があるかたはためしてみてください。
はじめに
参考ドキュメントへのリンク
各リソースを作成するにあたって、より詳細なドキュメント、チュートリアルへのリンクを記しておきますのでわからないことがあればこちらを参考にしてください。
VCN、サブネット、セキュリティー・リスト等のネットワークリソースの作成
コンピュートVMの作成方法
Load Balancerの作成方法
オブジェクト・ストレージ・バケットの作成
ボリュームグループの作成、クロスリージョンレプリケーション
5. ボリューム・グループの作成と管理
ボリューム・グループ・レプリケーション
設定情報の確認

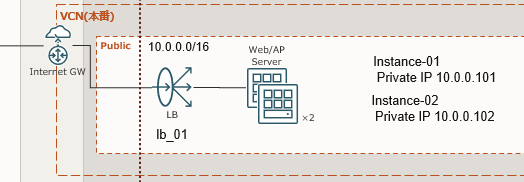

Tokyo Region に以下のような ネットワーク(VCN) や、オブジェクトストレージ、VM、Load Balancer、ボリュームグループの配置を行います。
Tokyo Region 設定情報
VCN
名前: vcn01
IPv4 CIDRブロック: 10.0.0.0/16
public_subnet
IPv4 CIDRブロック: 10.0.0.0/24
private_subnet
IPv4 CIDRブロック: 10.0.1.0/24
セキュリティーリスト
イングレスルール 追加
ソースCIDR: 0.0.0.0/0
宛先ポート範囲: Port 80,433
インターネット・ゲートウェイ
internet_gw01
デフォルトルート
internet_gw01
VM
instance-01
Private IP: 10.0.0.101
instance-02
Private IP: 10.0.0.102
Load Balancer
名前: lb_01
バックエンド・セット: bs_lb_01
バックエンド: instance-01, instance-02
オブジェクト・ストレージ
バケット 名前: bucket-01
ボリューム・グループ
名前: vg_01
クロス・リージョン・レプリケーション: オン
ターゲット・リージョン: South Korea Central (Seoul)
ターゲット可用性ドメイン: TGjA:AP-SEOUL-1-AD-1
ブート・ボリューム
instance-A1-01 (Boot Volume) <--- instance-01 のブートボリュームを追加
instance-E4-02 (Boot Volume) <--- instance-02 のブートボリュームを追加
以上がこれから作成するリソースになります。
FSDRによるDR構成では、スタンバイ側のリージョン（災対サイト）にも同じように、VCNやLoad Balancerの準備をしますが、作成方法や手順は同じです。
次の記事
その２ ネットワーク(VCN)とVM 作成・設定 に続きます。
