はじめに
ダブルモーターのラジコン船を、EdgeTXプロポのミキシング機能でドローンと同じ感覚で操作できるようにする方法を紹介します。
ラジコン船の構成

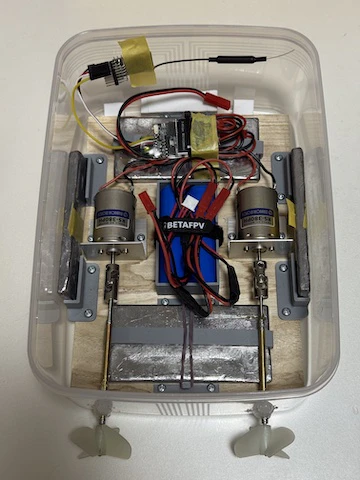

百均のタッパーを使ってラジコン船を作りました。こういう船は世界中で作られていると思います。タンク型ラジコンと同じ仕組みでシンプルです。

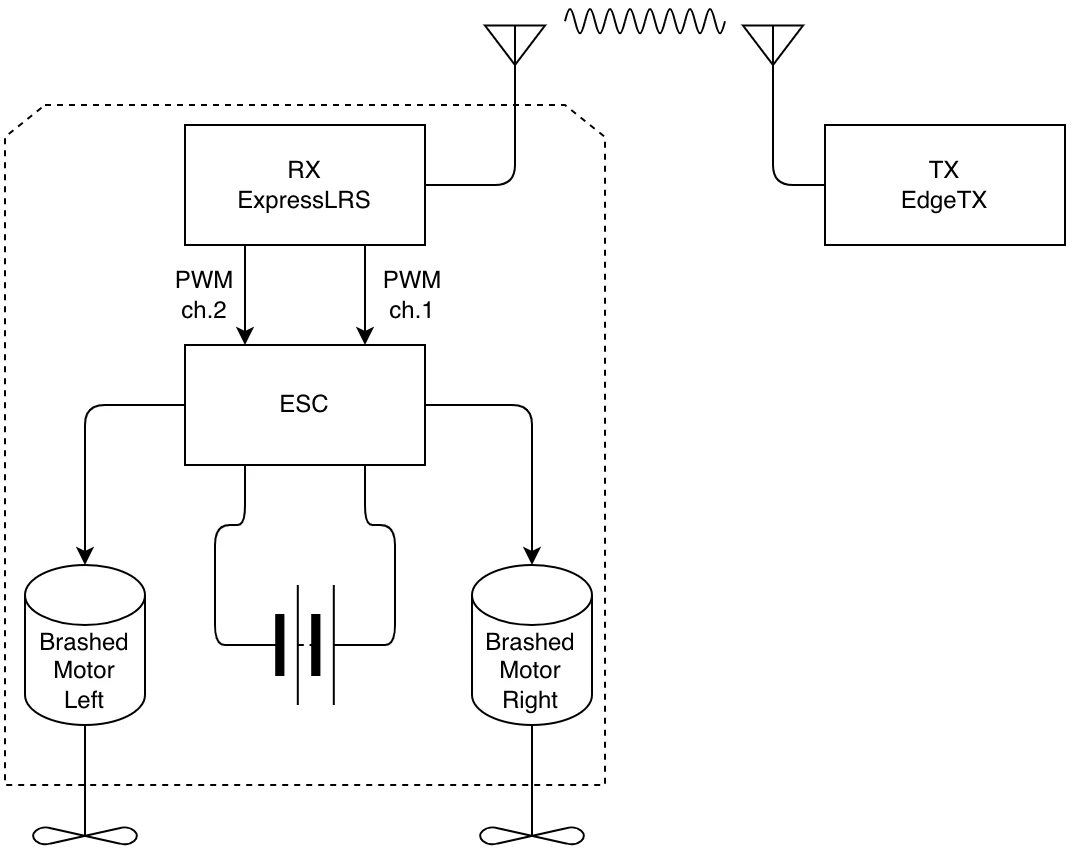

機能ブロック図はこんな感じです。
課題と方針
タンク用モーターESCだと、左右のモーターを独立して操作することになります。慣れていないと操作しづらい。ドローンと同じようにスロットルとエルロンで操作したいところです。
うまい具合にモーターを制御してくれるESC、たとえば近藤科学のMD-2もありますが、ちょっと高い。Pixhawkのようなフライトコントローラーを使う手もありますが、これも高価です。
なるべく安く済ませたいので、AliExpressで安いダブルモーターESC KINGMODEL MIXDRI PRO 5AX2を購入しました。送信機のミキシング機能で操作しやすくすれば解決です。
実はこのESCにはスイッチで独立モードとミキシングモードを切り替える機能がありました。いろいろ設定し始めてから気がついたのですが、悔しいので最後まで続けました。😓
ついでに、ドローンと同じようにアーム・ディスアームもスイッチで操作できるようにしていきます。
使用機材
送信機はJumper T-Lite V1 (JP4IN1)で、ちょっと古めのモデルです。もともとOpenTXでしたが、EdgeTXに書き換えています。外部モジュールにBETAFPV ELRS Nano TX Moduleを搭載しています。
- EdgeTX Version 2.11.5（Jumper T-Liteは2.12以降は非対応）
- ExpressLRS Version 3.6.2（V4.xは気が向いたらアップデートする）
受信機は、以前の記事で取り扱ったELRS 2.4Ghz PWM 7CHです。
設定手順
文章で書くと長くなるので、EdgeTX Companion 2.11.5 のスクリーンショットで説明していきます。

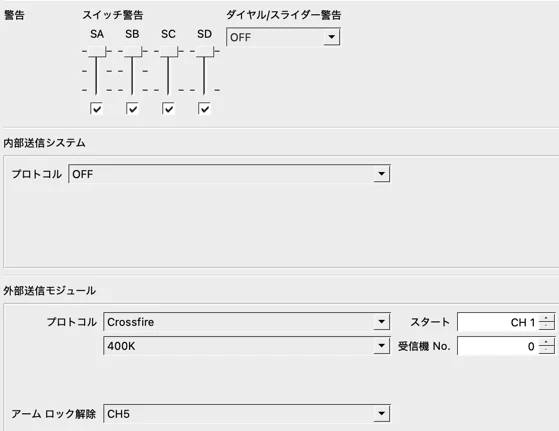

セットアップ
外部送信モジュールを使用する設定です。
ELRS 3.xはアームロック解除がCH5固定です。
入力
Jumper T-LiteはSAとSBが3ポジション、SCとSDが2ポジションスイッチです。
アームロック解除は1bitなので、2ポジションスイッチを割り当てます。
3ポジションでもいけますが、中央の位置が無意味になるのでもったいないですね。
ここではSDをCH5に割り当てています。

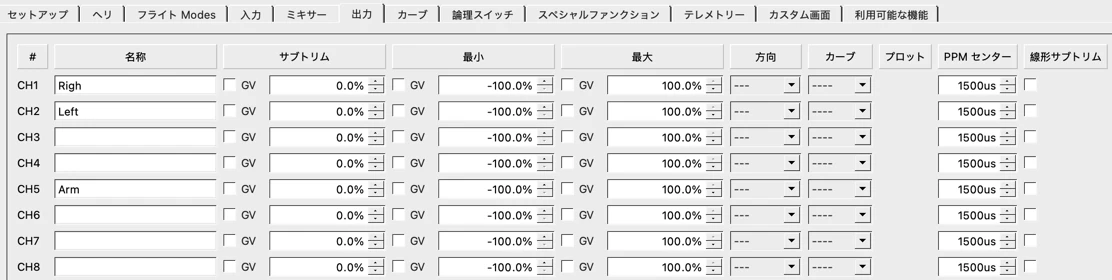

出力
名前をつけているくらいで、特に変更はしていません。

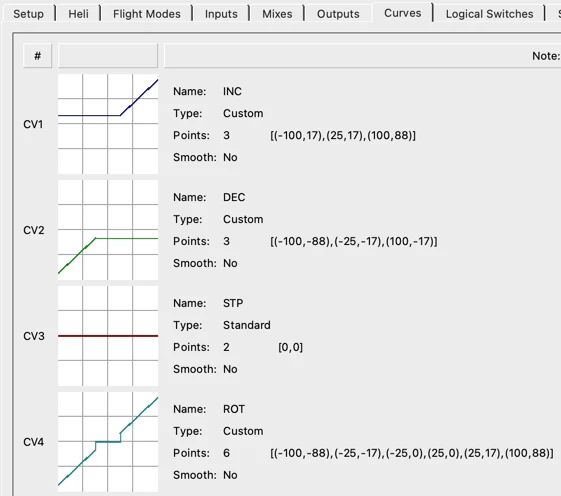

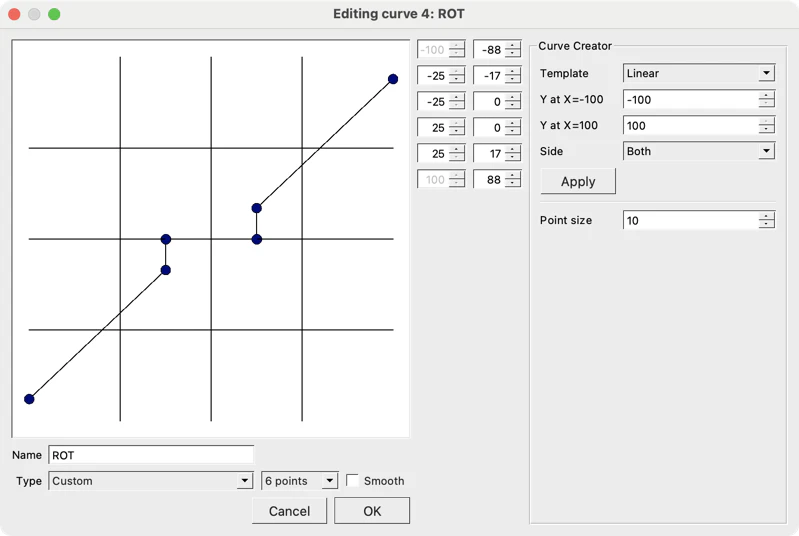

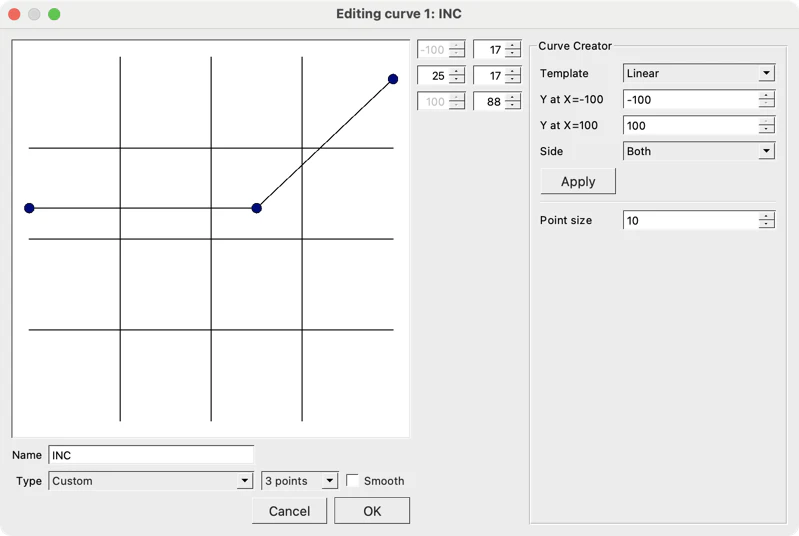

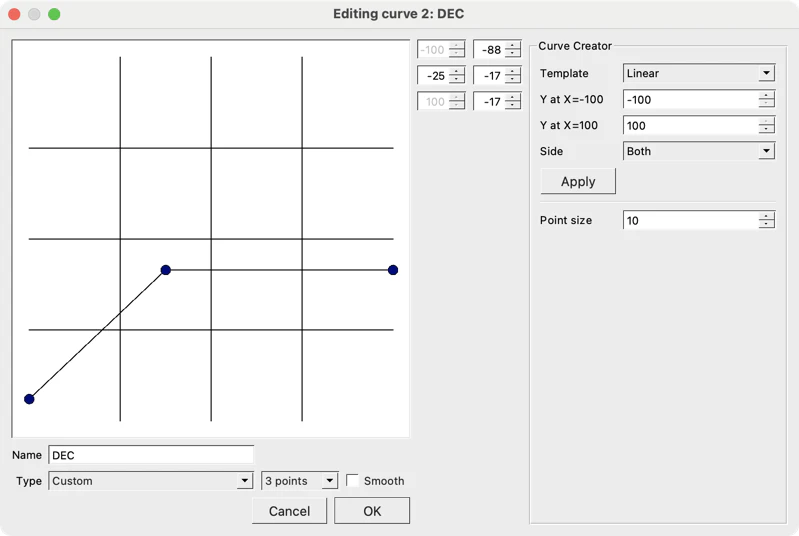

カーブ
CV1〜4に設定を入れています。ミキシングで使います。

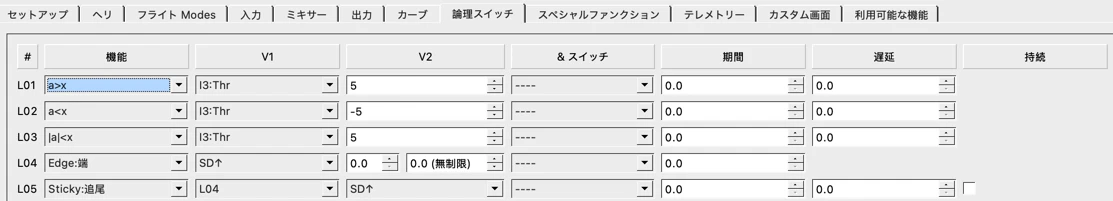

論理スイッチ
L01~L05に設定しています。ミキシングに使用します。

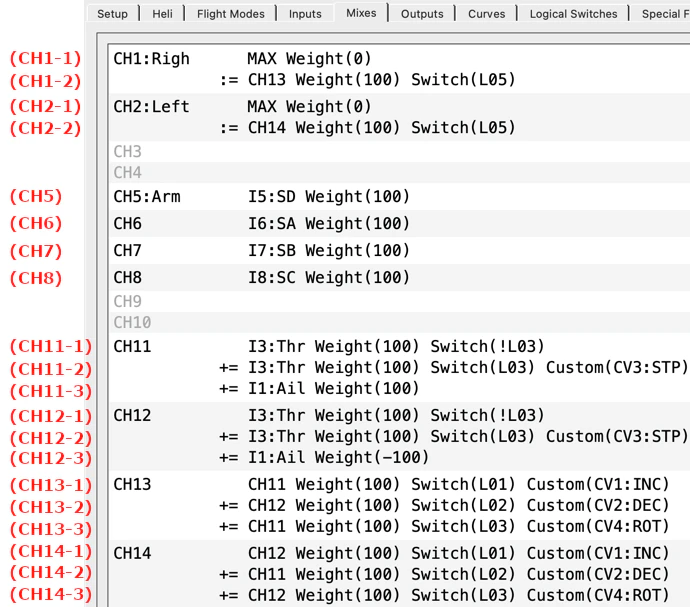

ミキシング
スクリーンショットの通り、かなり複雑です。
説明し始めると終わらないので、設定画面を全部載せておきます。
CH1

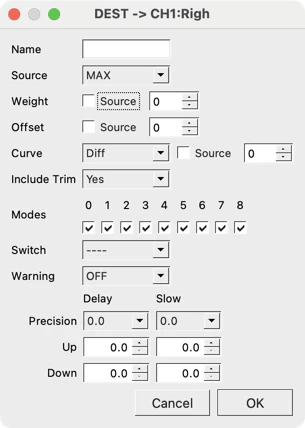

CH1-1

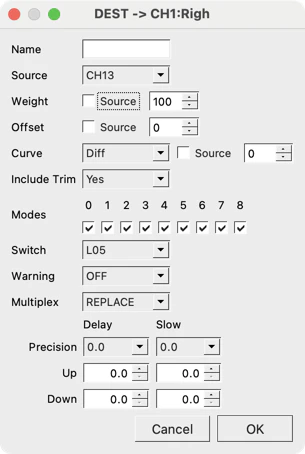

CH1-2
CH2

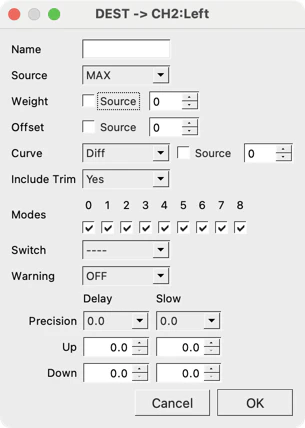

CH2-1

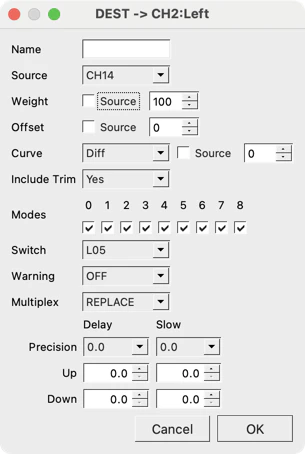

CH2-2

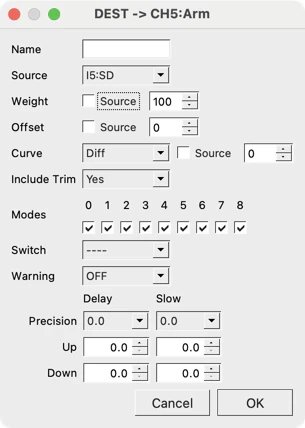

CH5

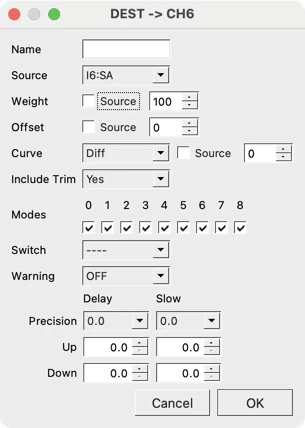

CH6

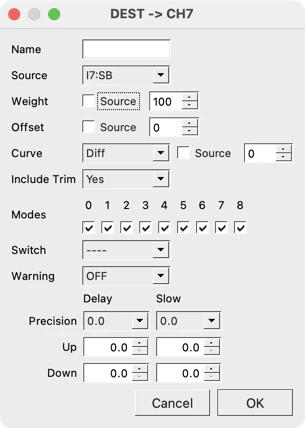

CH7
CH8
CH11

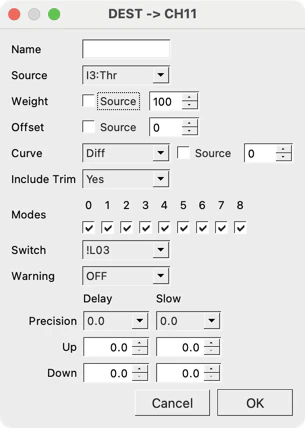

CH11-1
CH11-2
CH11-3
CH12

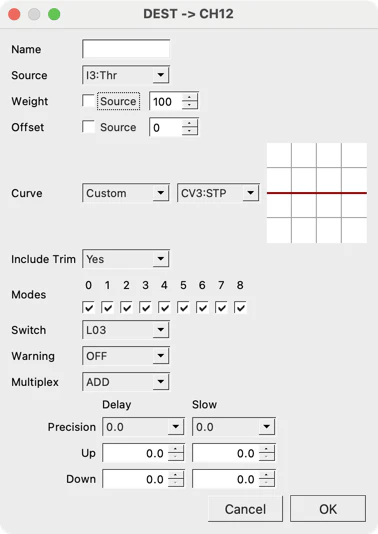

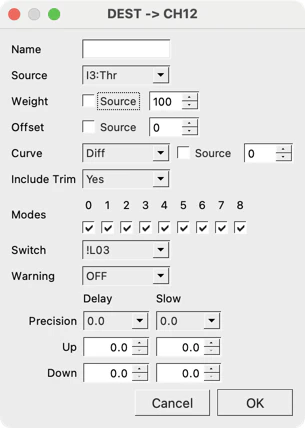

CH12-1
CH12-2

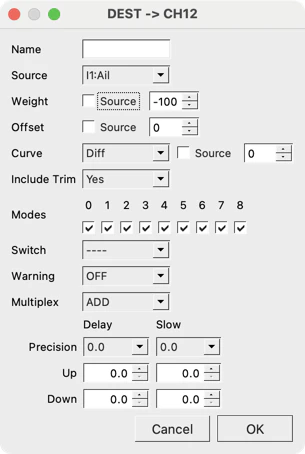

CH12-3
CH13

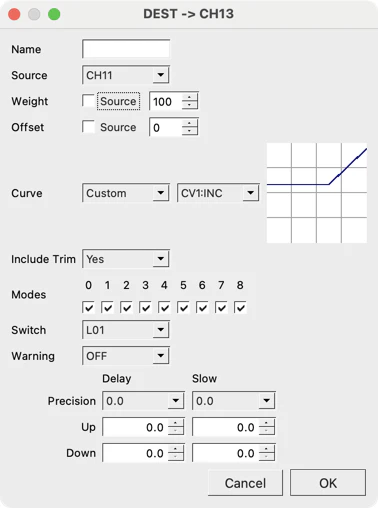

CH13-1
CH13-2
CH13-3
CH14

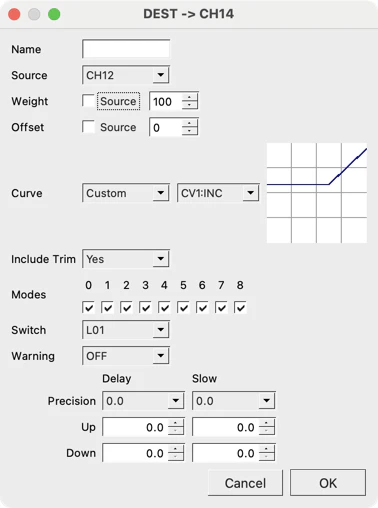

CH14-1
CH14-2

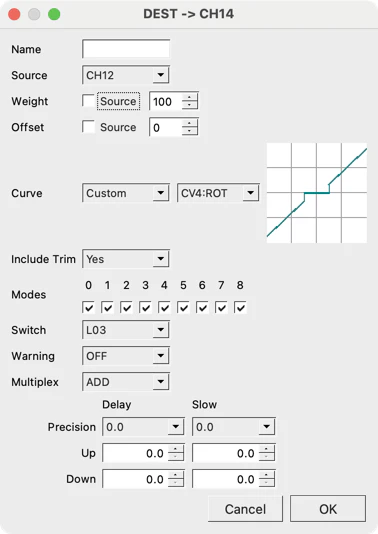

CH14-3

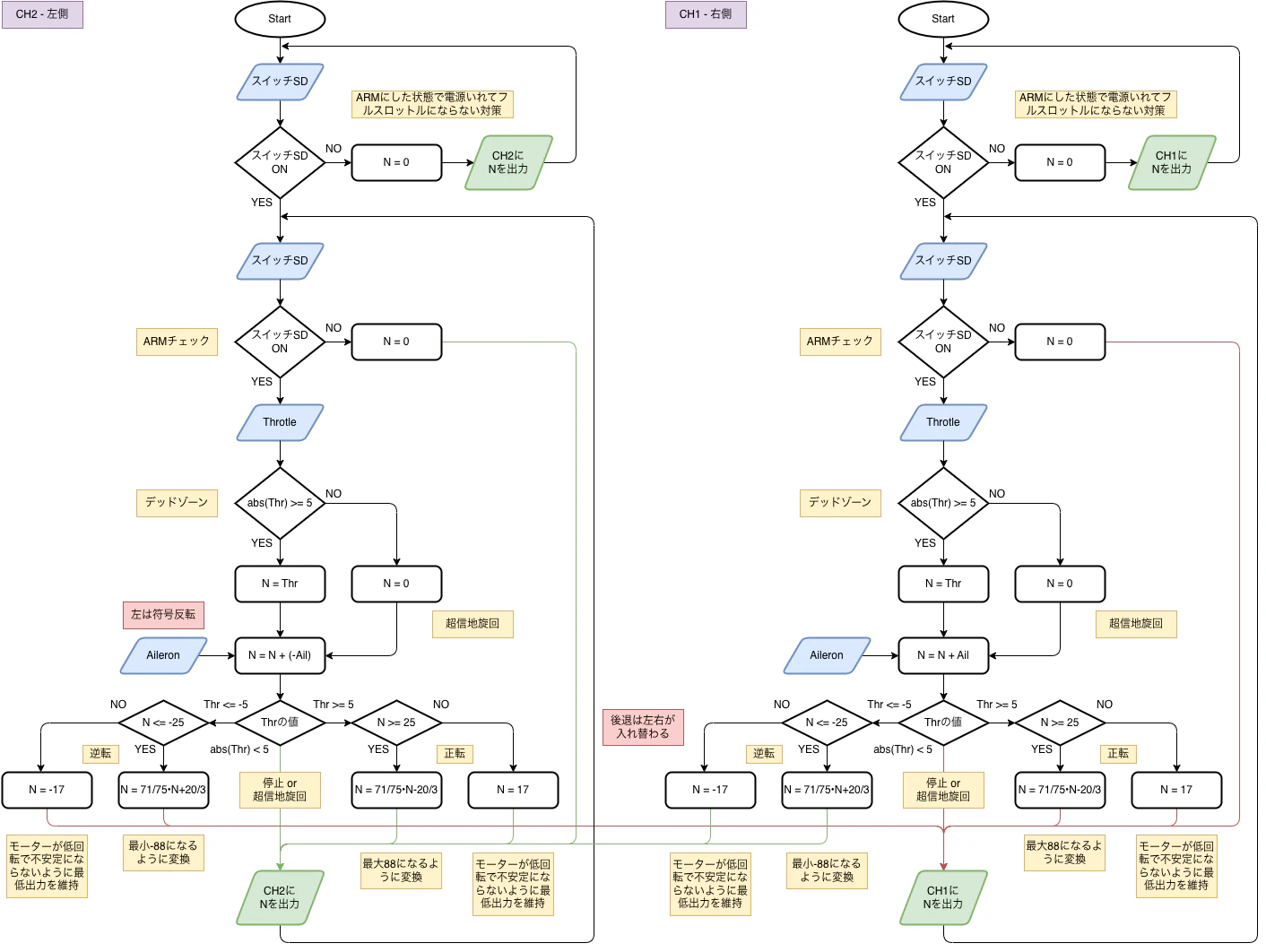

ミキシング・フローチャート
ミキシング画面だけだとさっぱり分からないので、フローチャートを作りました。自分自身の理解にも役立ちました。
動作確認

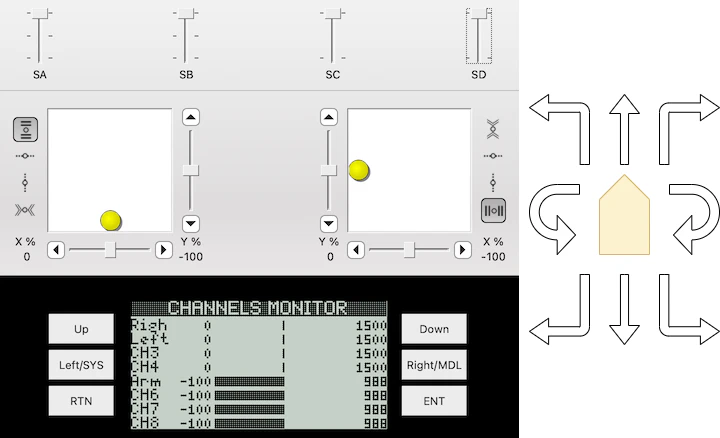

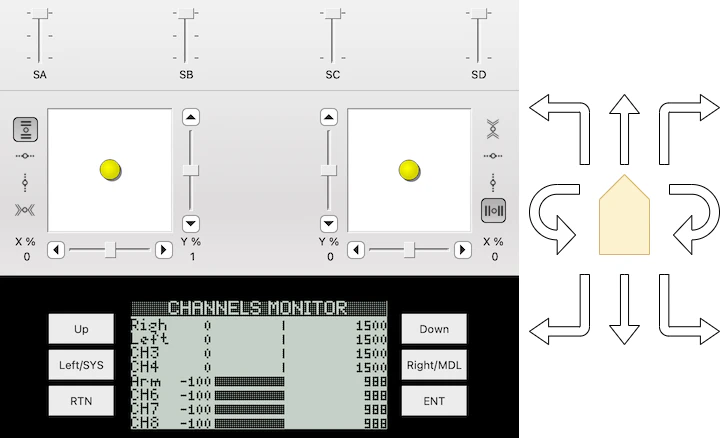

アームロック
SDスイッチがOFFの状態です。
プロポの電源を入れたときにSDスイッチがONだったとしても、いきなり動かないようにミキシングで制御しています。
スティックを動かしても、出力に変化はありません。
アームロック解除

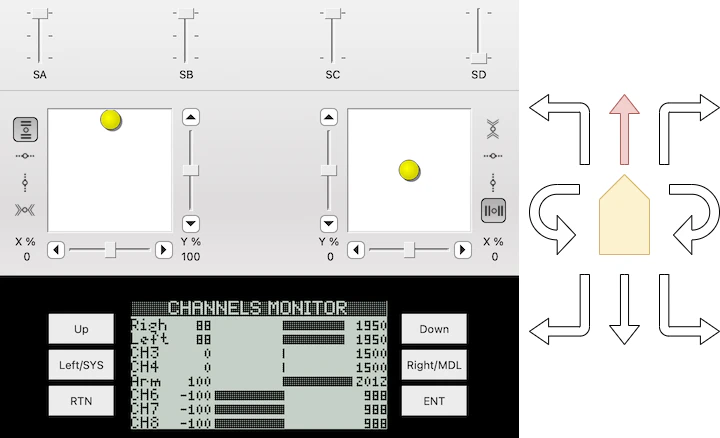

前進
前進右
エルロン（モード2では右スティックの横方向）を右に入れると、左モーターの出力が下がります。
出力ゼロ（PWM 1500）付近だと不安定になるため、一定以下には下がらないように制御しています。
前進左
エルロンを左に入れると、右旋回と逆の動作になります。

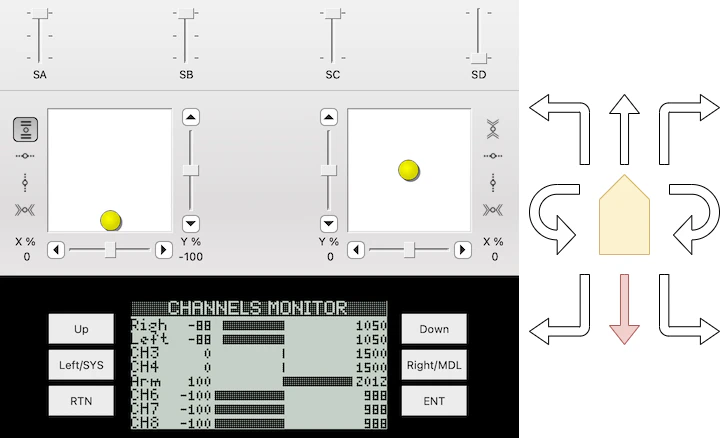

後退

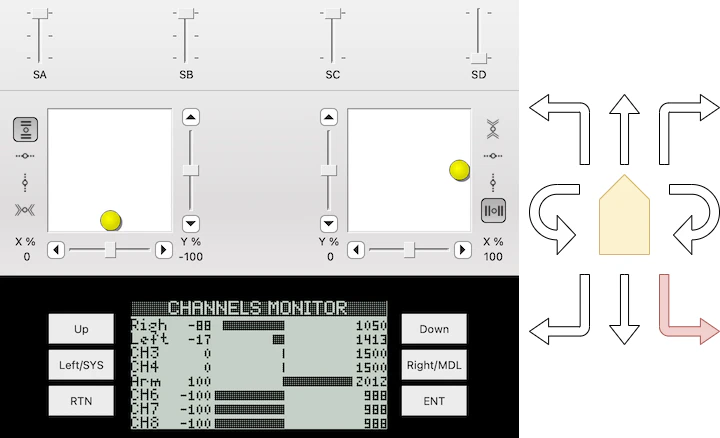

後退右

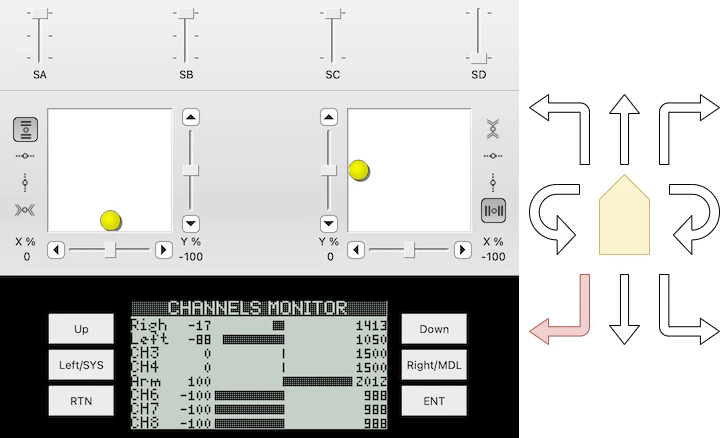

後退左
回転右
位置はそのままで右回転します。

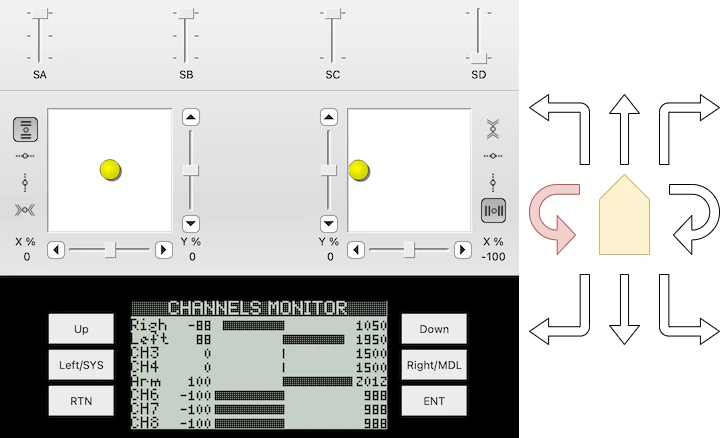

回転左
位置はそのままで左回転します。
航海

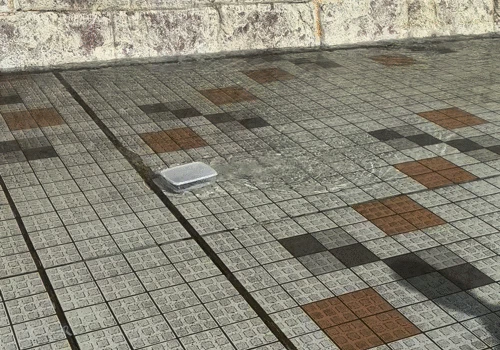

公園の噴水でいざ出港。
ドローンと同じ感覚で操作できるようになったので大満足です。
まとめ
EdgeTXのミキシング設定について、以前より理解が進んだと思います。
まだまだ触れていない機能が多いので、何かの折に試してみたいところです。
次はArduPilotで自動航行にも挑戦してみたいですね。
