動作環境

C++ Builder XE4
TeeChart Lite v2013.08.130414 32bit VCL

前置き

• Chart1をFastReportへ送ろうとしている
• Chart1にTEditを配置したが、Chart1からTeeCreateMetafile()をコールしてもTEditは含まれない
• クリップボードを使うとどうか

TEdit付きのChart1をクリップボードへ送る
方法を調べた。

参考

• Copy displayed picture on a TPanel into a TImage
  • これをC++ Builder実装にする
  • ClipBrd.hppを使っている
• Top > グラフィック、印刷 > Panel上にあるイメージを保存する方法
  • こちらにBitBlt()の引数にPanel1のHandleを扱う方法が記載されている
    • HDC dc = GetDC(Panel1->Handle);

情報感謝です (I appreciate your information).

実装

Unit1.h

//---------------------------------------------------------------------------

# ifndef Unit1H
# define Unit1H
//---------------------------------------------------------------------------
# include <System.Classes.hpp>
# include <Vcl.Controls.hpp>
# include <Vcl.StdCtrls.hpp>
# include <Vcl.Forms.hpp>
# include <Vcl.ExtCtrls.hpp>
# include <VCLTee.Chart.hpp>
# include <VCLTee.TeEngine.hpp>
# include <VCLTee.TeeProcs.hpp>
# include "frxClass.hpp"
# include "frxExportPDF.hpp"
# include <VCLTee.Series.hpp>
//---------------------------------------------------------------------------
class TForm1 : public TForm
{
__published:	// IDE で管理されるコンポーネント
	TButton *Button1;
	TPanel *Panel1;
	TChart *Chart1;
	TEdit *Edit1;
	TFastLineSeries *Series1;
	void __fastcall Button1Click(TObject *Sender);
	void __fastcall FormShow(TObject *Sender);

private:	// ユーザー宣言
public:		// ユーザー宣言
	__fastcall TForm1(TComponent* Owner);
};
//---------------------------------------------------------------------------
extern PACKAGE TForm1 *Form1;
//---------------------------------------------------------------------------
# endif

Unit1.cpp

//---------------------------------------------------------------------------

# include <vcl.h>
# pragma hdrstop

# include <ClipBrd.hpp>
# include <DateUtils.hpp>
# include "Unit1.h"
//---------------------------------------------------------------------------
# pragma package(smart_init)
# pragma link "frxClass"
# pragma link "frxExportPDF"
# pragma resource "*.dfm"
TForm1 *Form1;
//---------------------------------------------------------------------------
__fastcall TForm1::TForm1(TComponent* Owner)
	: TForm(Owner)
{
}
//---------------------------------------------------------------------------
void __fastcall TForm1::Button1Click(TObject *Sender)
{
	TBitmap *lBmp = new TBitmap();

	try {
		lBmp->SetSize(Panel1->ClientWidth, Panel1->ClientHeight);
		HDC dc = GetDC(Panel1->Handle);
		BitBlt(lBmp->Canvas->Handle, 0, 0, Panel1->ClientWidth, Panel1->ClientHeight, dc, 0, 0, SRCCOPY);
		Clipboard()->Assign(lBmp);
	} catch (...) {
	}

	delete lBmp;
}
//---------------------------------------------------------------------------


void __fastcall TForm1::FormShow(TObject *Sender)
{
	// ダミーデータでグラフ生成
	Chart1->Series[0]->XValues->DateTime = true;
	Chart1->BottomAxis->DateTimeFormat = L"nn:ss";

	TDateTime dt;

	dt = Now();

	double yval;
	for (int idx=0; idx < 10; idx++) {
		yval = (1+ idx) % 2;
		Series1->AddXY(dt, yval, "", clRed);
		dt = IncSecond(dt, 1);
	}
}
//---------------------------------------------------------------------------

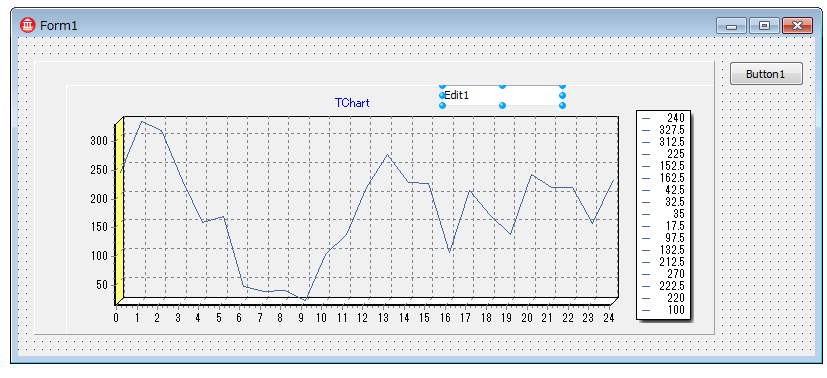

フォームデザイン

動作例

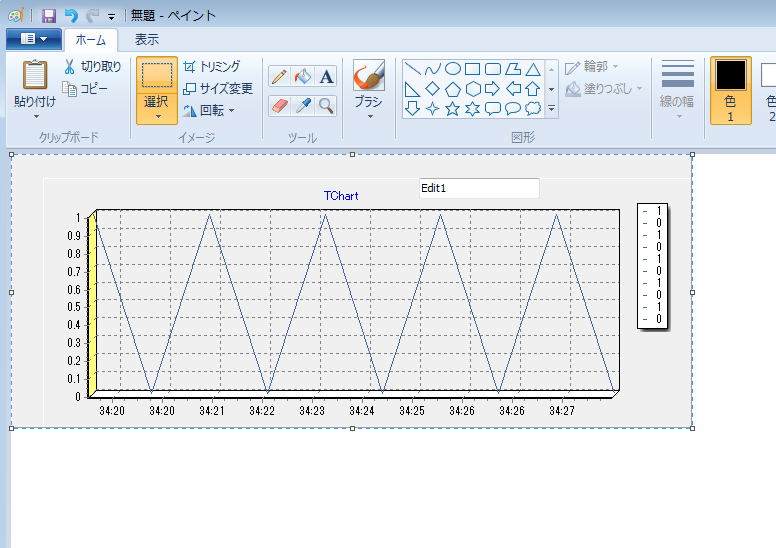

1. Button1を押下
   • クリップボードに画像イメージが送られる
2. Windowsの「ファイル名を指定して実行」からpbrushでペイントブラシを起動
3. ペイントブラシにてCtrl + v

Edit1(TEdit)も含まれている。
