実践！AWSネットワーク構築・運用30日チャレンジ: Day 2

Posted at

Day 2: クラウドネットワーキングの基本概念を理解する

皆さん、こんにちは！「実践！AWSネットワーク構築・運用30日チャレンジ」のDay 2へようこそ！

昨日は、このチャレンジの概要と、AWSアカウント作成の重要性についてお話ししました。今日は、いよいよAWSネットワークの核心部分、クラウドネットワーキングの基本概念に深く切り込んでいきます。

AWSでインフラを構築する上で、ネットワークの概念を理解することは非常に重要です。特に、AWSのネットワークの中心であるVPC (Virtual Private Cloud) をいかに設計し、活用するかが、あなたのクラウドインフラのセキュリティ、可用性、そしてパフォーマンスを左右すると言っても過言ではありません。

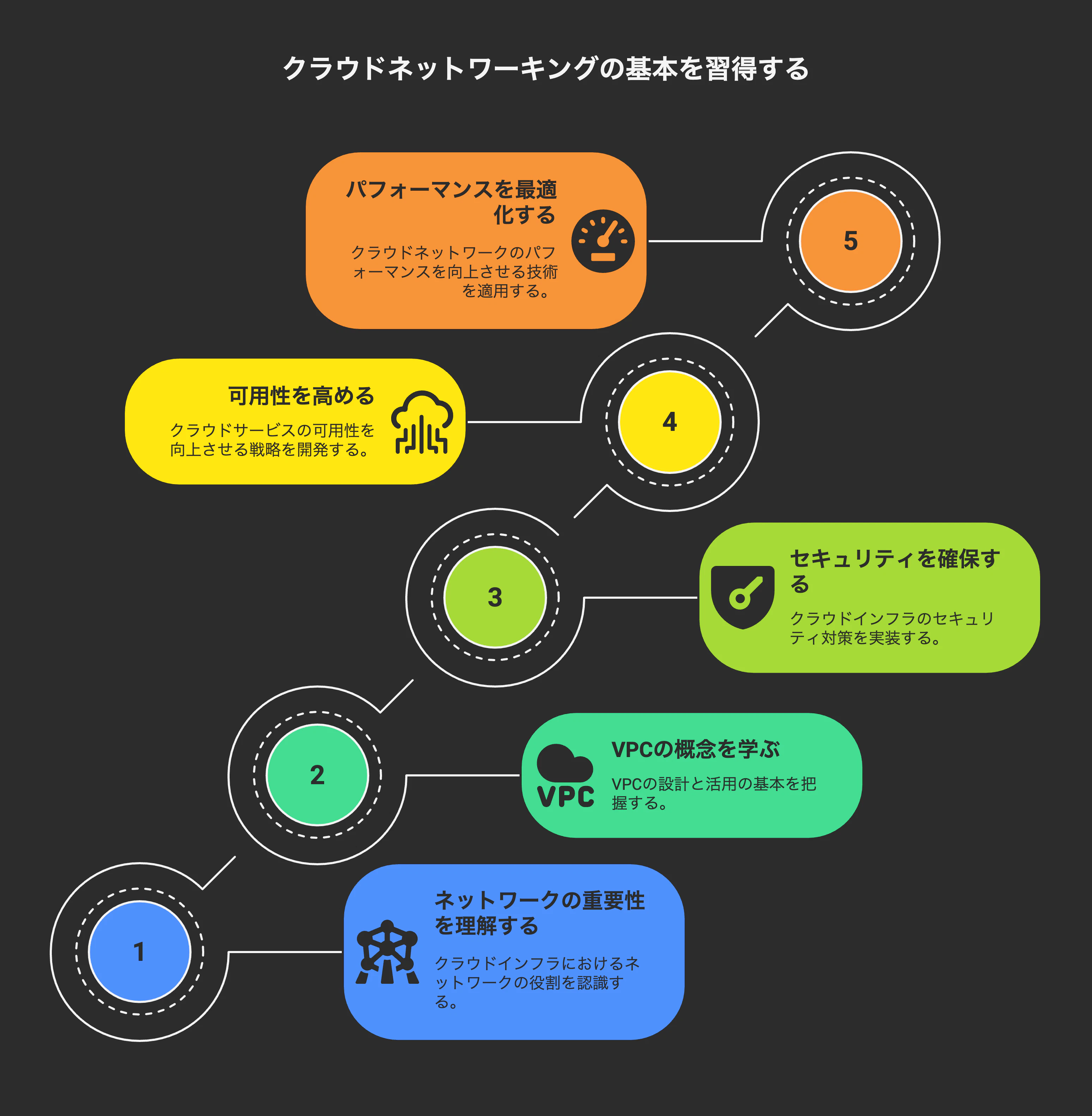

Day 2_ クラウドネットワーキングの基本概念を理解する - visual selection.png

AWSネットワークの全体像を俯瞰する

AWSのネットワークサービスは多岐にわたりますが、まずは以下の主要なコンポーネントを頭に入れておきましょう。これらがどのように連携し、クラウド上で安全なネットワーク環境を構築しているのかを理解することが、AWSネットワークマスターへの第一歩です。

  1. VPC (Virtual Private Cloud): あなた専用の分離された仮想ネットワーク空間
  2. サブネット (Subnet): VPC内部のIPアドレス範囲の分割
  3. インターネットゲートウェイ (Internet Gateway - IGW): VPCとインターネット間の接続ポイント
  4. ルートテーブル (Route Table): ネットワークトラフィックの経路を決定するルール集
  5. セキュリティグループ (Security Group): インスタンスレベルのファイアウォール
  6. ネットワークACL (Network Access Control List - NACL): サブネットレベルのファイアウォール

これらの概念は、単独で機能するのではなく、互いに密接に連携し合って一つのネットワークを形成します。

1. VPC (Virtual Private Cloud) の理解

AWSのネットワークを語る上で、VPCは最も根幹となるサービスです。VPCは、AWSクラウド内に構築する「あなた専用の分離された仮想ネットワーク空間」と考えると分かりやすいでしょう。

あたかもオンプレミス環境で物理的なネットワーク機器（ルーター、スイッチなど）を配置して独自のネットワークを構築するように、AWS上ではVPCを作成することで、他のAWSユーザーのネットワークから完全に隔離された、論理的に独立したネットワーク環境を手に入れることができます。

VPCの重要な特徴

  • 論理的隔離: 他のAWSアカウントから完全に分離されており、あなたのアカウント内のリソースだけがVPC内に存在します。これにより、セキュリティとプライバシーが確保されます。
  • IPアドレス空間の自由な定義: VPCを作成する際に、プライベートIPアドレス範囲（例: 10.0.0.0/16 や 172.16.0.0/16、192.168.0.0/16 など）を自由に指定できます。これにより、オンプレミスネットワークとの接続時にもIPアドレスの重複を避けることができます。
  • アベイラビリティゾーン (AZ) をまたいだ利用: 一つのVPCは、複数のアベイラビリティゾーン（データセンターの論理的な集合体）にまたがって構築できます。これにより、高い可用性を持つシステムを設計することが可能です。
  • ネットワークコンポーネントの柔軟な配置: サブネット、ルートテーブル、インターネットゲートウェイ、VPN接続など、様々なネットワークコンポーネントをVPC内に自由に配置し、独自のネットワークトポロジーを構築できます。

VPCの作成イメージ

以下は、最もシンプルなVPCのイメージです。

+-------------------------------------------------------------+
|               VPC (e.g., 10.0.0.0/16)                       |
|   (あなたのプライベートな仮想ネットワーク空間)                     |
|                                                             |
|   +-----------------------------------------------------+   |
|   |   アベイラビリティゾーン A                              |   |
|   |   (物理的に分離されたデータセンター群)                    |   |
|   |                                                     |   |
|   |   +--------------------------+                      |   |
|   |   |        サブネット A        |                      |   |
|   |   |    (例: 10.0.1.0/24)     |                      |   |
|   |   |                          |                      |   |
|   |   +--------------------------+                      |   |
|   |                                                     |   |
|   +-----------------------------------------------------+   |
|                                                             |
|   +-----------------------------------------------------+   |
|   |   アベイラビリティゾーン B                              |   |
|   |   (物理的に分離されたデータセンター群)                    |   |
|   |                                                     |   |
|   |   +--------------------------+                      |   |
|   |   |        サブネット B        |                      |   |
|   |   |    (例: 10.0.2.0/24)     |                      |   |
|   |   |                          |                      |   |
|   |   +--------------------------+                      |   |
|   |                                                     |   |
|   +-----------------------------------------------------+   |
|                                                             |
+-------------------------------------------------------------+

この図からわかるように、VPCの中に複数のサブネットを作成し、それらのサブネットを異なるアベイラビリティゾーンに配置することで、耐障害性の高いシステムを構築する基盤を築くことができます。

2. サブネット (Subnet) の理解

VPCが大きな仮想ネットワーク空間であるならば、サブネットはそのVPC内でIPアドレス範囲をさらに細かく分割したものです。オンプレミス環境のVLANのような役割を果たすと考えると良いでしょう。

サブネットの重要な特徴

  • アベイラビリティゾーンへの関連付け: 各サブネットは、必ず一つのアベイラビリティゾーン（AZ）に関連付けられます。 これは非常に重要なポイントです。例えば、東京リージョン（ap-northeast-1）には複数のAZ（ap-northeast-1a, 1c, 1dなど）が存在し、それぞれ物理的に独立したデータセンター群を指します。異なるAZにサブネットを配置することで、あるAZに障害が発生しても、他のAZのサブネットでサービスを継続できるようなシステム（多AZ構成）を構築できます。
  • IPアドレス範囲の指定: VPCのCIDRブロック（例: 10.0.0.0/16）から、サブネットごとにさらに小さなCIDRブロック（例: 10.0.1.0/24、10.0.2.0/24など）を割り当てます。
  • パブリックサブネットとプライベートサブネット:
    • パブリックサブネット: インターネットゲートウェイへのルーティングを持つサブネット。インターネットから直接アクセス可能なリソース（Webサーバーなど）を配置します。
    • プライベートサブネット: インターネットゲートウェイへのルーティングを持たないサブネット。データベースサーバーやアプリケーションサーバーなど、インターネットから直接アクセスさせたくないリソースを配置します。セキュリティ上、非常に重要です。

サブネットの設計思想

サブネットの設計は、システム全体の可用性とセキュリティに大きく影響します。

  • 高可用性: 異なるAZに複数のサブネットを作成し、各サブネットに冗長なリソースを配置することで、特定のAZの障害がシステム全体に影響することを防ぎます。
  • セキュリティ: インターネットから直接アクセスさせたくないリソース（データベースなど）は必ずプライベートサブネットに配置し、パブリックサブネットにあるリソースからのみアクセスできるようにします。

3. インターネットゲートウェイ (Internet Gateway - IGW) の理解

インターネットゲートウェイ (IGW) は、VPCとインターネットの間で通信を可能にするための「VPCアタッチ型のゲートウェイ」です。

IGWをVPCにアタッチし、かつそのVPC内のサブネットのルートテーブルにインターネットへのルート（通常は 0.0.0.0/0）を追加することで、そのサブネット内のインスタンスがインターネットと通信できるようになります。

IGWの重要な特徴

  • スケーラブルで高可用性: AWSによって完全に管理されており、スケーリングや可用性について心配する必要はありません。
  • 1つのVPCに1つ: 1つのVPCには1つのIGWしかアタッチできません。
  • パブリックIPアドレスの関連付け: IGWを介してインターネットと通信するためには、VPC内のEC2インスタンスなどにパブリックIPアドレス（Elastic IPアドレスまたは自動割り当てパブリックIP）が関連付けられている必要があります。

IGWがないとどうなる？

IGWがVPCにアタッチされていなければ、そのVPC内のリソースはインターネットと直接通信できません。これはプライベートなネットワーク環境を構築する上で重要ですが、外部へのアクセスが必要な場合はIGWが必須となります。

4. ルートテーブル (Route Table) の理解

ルートテーブルは、VPC内のサブネットから出ていくネットワークトラフィックの「経路を決定するルール集」です。各サブネットは必ず1つのルートテーブルに関連付けられます。

ルートテーブルの重要な特徴

  • 宛先とターゲット: 各ルートエントリは「宛先（Destination）」と「ターゲット（Target）」で構成されます。
    • 宛先: トラフィックが向かうIPアドレス範囲（CIDRブロック）。
    • ターゲット: その宛先へのトラフィックをルーティングする場所（例: インターネットゲートウェイ、NATゲートウェイ、VPCピアリング接続、他のインスタンスなど）。
  • ローカルルート: デフォルトで、VPCのCIDRブロックへのルートが自動的に作成され、VPC内のリソース間の通信はVPC内部でルーティングされます。
  • インターネットへのルート: インターネットへのトラフィック（0.0.0.0/0）をIGWにルーティングするエントリを追加することで、そのサブネットはパブリックサブネットになります。
  • プライベートサブネットのルートテーブル: プライベートサブネットのルートテーブルには、インターネットゲートウェイへのルートは含めません。これにより、インターネットから直接アクセスされることを防ぎます。

ルートテーブルの動作例

  • パブリックサブネットのルートテーブル例:
    • 10.0.0.0/16 (VPC CIDR) -> local (VPC内部)
    • 0.0.0.0/0 (インターネット) -> igw-xxxxxxxx (インターネットゲートウェイ)
  • プライベートサブネットのルートテーブル例:
    • 10.0.0.0/16 (VPC CIDR) -> local (VPC内部)
    • (インターネットへの直接ルートなし)

5. セキュリティグループ (Security Group - SG) の理解

セキュリティグループは、AWSで最も頻繁に利用される「インスタンスレベルの仮想ファイアウォール」です。EC2インスタンスなどのリソースに関連付けられ、そのインスタンスへのインバウンド（受信）トラフィックとアウトバウンド（送信）トラフィックを制御します。

セキュリティグループの重要な特徴

  • ステートフル: セキュリティグループはステートフルです。つまり、インバウンドルールで許可されたトラフィックに対する応答トラフィックは、アウトバウンドルールで明示的に許可されていなくても自動的に許可されます。例えば、Webサーバーが外部からのHTTPリクエストを受信した場合、そのHTTPリクエストに対する応答は、アウトバウンドルールに関わらず自動的に許可されます。
  • 許可のみを定義: セキュリティグループには「許可 (Allow)」ルールのみを設定できます。「拒否 (Deny)」ルールは設定できません（ネットワークACLとは対照的）。
  • インスタンスに適用: 1つまたは複数のセキュリティグループを1つのEC2インスタンスに関連付けることができます。また、1つのセキュリティグループを複数のインスタンスに関連付けることも可能です。
  • デフォルトは全て拒否: デフォルトでは、全てのインバウンドトラフィックが拒否されます。必要なポートとプロトコル（例: SSH (22番), HTTP (80番), HTTPS (443番)）を明示的に許可する必要があります。アウトバウンドはデフォルトで全て許可されます。

セキュリティグループのルール例

Webサーバー用のセキュリティグループ:

  • インバウンドルール:
    • タイプ: HTTP (80番ポート), ソース: 0.0.0.0/0 (どこからでも)
    • タイプ: HTTPS (443番ポート), ソース: 0.0.0.0/0 (どこからでも)
    • タイプ: SSH (22番ポート), ソース: あなたのオフィスIPアドレス (管理用アクセス)
  • アウトバウンドルール:
    • タイプ: 全てのトラフィック, 宛先: 0.0.0.0/0 (全て許可 - デフォルト)

6. ネットワークACL (Network Access Control List - NACL) の理解

ネットワークACL (NACL) は、セキュリティグループとは異なり、「サブネットレベルの仮想ファイアウォール」です。サブネットに出入りする全てのトラフィックを制御します。

NACLの重要な特徴

  • ステートレス: NACLはステートレスです。インバウンドルールで許可されたトラフィックに対する応答トラフィックも、アウトバウンドルールで明示的に許可する必要があります。例えば、HTTPリクエスト（インバウンド）を許可した場合、その応答（アウトバウンド）も明示的に許可するルールが必要です。
  • 許可と拒否を定義可能: NACLでは「許可 (Allow)」ルールと「拒否 (Deny)」ルールの両方を設定できます。
  • ルール番号の評価: ルールは番号の昇順（例: 100, 200, 300...）で評価され、最初に一致したルールが適用されます。デフォルトでは、すべてのトラフィックを拒否するワイルドカードルール (* Deny) が最後に設定されています。
  • サブネットに適用: 1つのNACLを複数のサブネットに関連付けることができますが、1つのサブネットには1つのNACLしか関連付けられません。
  • 追加のセキュリティ層: セキュリティグループと合わせて、多層的なセキュリティ対策を実現できます。

セキュリティグループ vs. NACL の比較

特徴 セキュリティグループ (SG) ネットワークACL (NACL)
適用レベル インスタンスレベル サブネットレベル
ステート ステートフル (応答は自動許可) ステートレス (入出力両方で許可必要)
ルール 許可 (Allow) のみ 許可 (Allow) と 拒否 (Deny)
評価順序 全てのルールが評価される ルール番号の昇順で評価、最初の一致
デフォルト インバウンド全拒否、アウトバウンド全許可 インバウンド全許可、アウトバウンド全許可 (新規作成時は全拒否)
アタッチ 複数SGを1インスタンスに可能 1サブネットに1NACLのみ

通常、セキュリティグループでアプリケーションレベルのきめ細かい制御を行い、NACLでサブネット全体の広範なセキュリティポリシーを適用するという使い分けをします。NACLは、VPCの作成時にデフォルトで作成され、新しいサブネットもデフォルトのNACLに関連付けられます。デフォルトNACLは全てのインバウンド・アウトバウンドトラフィックを許可するため、必要に応じてカスタマイズが必要です。

AI時代に求められるネットワークの考え方

AIや機械学習のワークロードは、従来のWebサービスとは異なるネットワーク要件を持つことが少なくありません。

  • 大量のデータ転送: 学習データやモデルの推論結果など、ギガバイトからテラバイト級のデータ転送が頻繁に発生します。高スループット、低レイテンシのネットワークが求められます。
  • GPUインスタンスとの連携: AI/MLの計算にはGPUインスタンスが使われることが多く、これらのインスタンス間の高速通信が重要になります。
  • データレイクとの接続: S3などのデータレイクから大量の学習データを効率的に取得するためのネットワーク経路が不可欠です。
  • プライベート接続の重要性: 機密性の高いデータを取り扱う場合、インターネットを経由せず、AWS PrivateLinkやVPC Peeringなどを活用したプライベートな接続がセキュリティ上推奨されます。

これらの要件を満たすために、VPC、サブネット、ルートテーブルといった基本的なコンポーネントをどのように組み合わせるかが、AIインフラの性能とセキュリティに直結します。

本日のまとめと次へのステップ

今日は、AWSネットワークの最も基本的ながら非常に重要な概念であるVPC、サブネット、インターネットゲートウェイ、ルートテーブル、セキュリティグループ、そしてネットワークACLについて学びました。

これらのコンポーネントがどのように機能し、連携し合うかを理解することは、AWS上で堅牢でセキュアなネットワーク環境を構築するための出発点となります。特に、論理的隔離としてのVPC、可用性のためのAZを跨いだサブネット配置、ルーティングの肝となるルートテーブル、そして多層防御のためのセキュリティグループとNACLの役割をしっかり押さえておきましょう。

明日のDay 3では、「AWSアカウントとVPCの作成：セキュアな基盤を築く」と題し、いよいよ実際に手を動かして、AWSマネジメントコンソールからVPCと基本的なサブネットを作成する手順を解説します。今日学んだ概念が、実際にどのようにAWS上で構成されるのかを体験することで、理解がより一層深まるはずです。
