交通事故データを3Dで可視化する — MapLibre × deck.gl による立体分布表現

Posted at

はじめに

MapLibre と deck.gl を使って、
警察庁の交通事故統計オープンデータをもとに事故発生地点を可視化します。

今回は、deck.gl の HexagonLayer を使用し、事故の発生密度を３次元で表現します。

データの準備

交通事故統計オープンデータ（本票CSV）には、
緯度・経度が度分秒（DMS）形式の右詰め数値で記録されています。
以下のスクリプトで 10 進度に変換し、東京都のみを抽出します。

import pandas as pd

# === 設定 ===
CSV_FILE = "honhyo_2024.csv"   # 警察庁オープンデータ
ENCODING = "shift_jis"
PREF_CODE = 30                 # 東京都
OUTPUT_JSON = "accidents_tokyo.json"

# === DMS → 10進度変換関数 ===
def dms_to_deg(value: int | str) -> float:
    s = str(int(value)).rjust(10, "0")  # 緯度9桁→10桁右詰め補完
    sec = int(s[-5:]) / 1000
    minute = int(s[-7:-5])
    deg = int(s[:-7])
    return deg + minute / 60 + sec / 3600

# === CSV 読み込みと変換 ===
df = pd.read_csv(CSV_FILE, encoding=ENCODING)
df = df[df["都道府県コード"] == PREF_CODE]

# 緯度経度カラムの変換
df["lat"] = df["地点　緯度（北緯）"].apply(dms_to_deg)
df["lon"] = df["地点　経度（東経）"].apply(dms_to_deg)

# === 出力 ===
records = df[["lon", "lat"]].to_dict(orient="records")
pd.DataFrame(records).to_json(OUTPUT_JSON, orient="records", force_ascii=False, indent=2)
print(f"{len(records)} 件を {OUTPUT_JSON} に出力しました。")

これで、accidents_tokyo.json が作成されます。

サンプルコード

MapLibre を背景に、deck.gl の HexagonLayer で事故発生地点を 3D 表現します。
最小構成では、背景スタイルを指定し、accidents_tokyo.json を読み込むだけで動作します。

<!DOCTYPE html>
<html lang="ja">
  <head>
    <meta charset="utf-8" />
    <title>交通事故データ 3D分布</title>
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <!-- MapLibre -->
    <script src="https://unpkg.com/maplibre-gl@3.6.0/dist/maplibre-gl.js"></script>
    <link href="https://unpkg.com/maplibre-gl@3.6.0/dist/maplibre-gl.css" rel="stylesheet" />
    <!-- deck.gl -->
    <script src="https://unpkg.com/deck.gl@8.9.36/dist.min.js"></script>

    <style>
      html,
      body {
        margin: 0;
        height: 100%;
        overflow: hidden;
      }
      #map {
        position: absolute;
        top: 0;
        bottom: 0;
        width: 100%;
      }
      .maplibregl-canvas {
        filter: brightness(80%) contrast(110%);
      }
    </style>
  </head>
  <body>
    <div id="map"></div>

    <script>
      const map = new maplibregl.Map({
        container: "map",
        style: "https://basemaps.cartocdn.com/gl/positron-gl-style/style.json",
        center: [139.76, 35.68],
        zoom: 10,
        pitch: 45,
        bearing: -15,
      });

      let deckOverlay;

      fetch("accidents_tokyo.json")
        .then((res) => res.json())
        .then((data) => {
          const createLayer = (radius, elevationScale) =>
            new deck.HexagonLayer({
              id: "accidents-hex",
              data,
              getPosition: (d) => [d.lon, d.lat],
              radius, // 六角形の平面サイズ
              elevationScale, // ズームに応じて高さも調整
              elevationRange: [0, 4000],
              extruded: true,
              opacity: 0.75,
              pickable: true,
              parameters: {
                depthTest: true, // 深度テストを有効化
                blend: true,
                blendFunc: [770, 771], // SRC_ALPHA, ONE_MINUS_SRC_ALPHA
                blendEquation: 32774,
              },
              colorRange: [
                [0, 0, 255],
                [0, 128, 255],
                [0, 255, 128],
                [255, 255, 0],
                [255, 128, 0],
                [255, 0, 0],
              ],
              onHover: (info) => {
                map.getCanvas().style.cursor = info.object ? "pointer" : "";
              },
            });

          // 初期設定
          let radius = 400;
          let elevationScale = 5; // 実際に採用される値に合わせる
          let hexLayer = createLayer(radius, elevationScale);

          deckOverlay = new deck.MapboxOverlay({
            interleaved: true,
            layers: [hexLayer],
          });
          map.addControl(deckOverlay);

          // === ズームレベルに応じて radius と elevationScale を連動調整 ===
          map.on("zoom", () => {
            const z = map.getZoom();
            let radius, elevationScale;

            if (z >= 14) {
              radius = 20; // 交差点レベル
              elevationScale = 0.25; // 高さを低く（詳細表示）
            } else if (z >= 12) {
              radius = 100; // 市街レベル
              elevationScale = 1.0; // 中程度の高さ
            } else if (z >= 10) {
              radius = 200; // 区レベル
              elevationScale = 2; // 標準の高さ
            } else {
              radius = 400; // 広域傾向
              elevationScale = 5; // 高く（概要表示）
            }

            const newLayer = createLayer(radius, elevationScale);

            // レイヤーを完全に更新
            deckOverlay.setProps({
              layers: [newLayer],
              // 強制的にレンダリングをリセット
              _getViewState: () => map.transform,
            });

            // 追加：少し遅延させて再描画を確実にする
            setTimeout(() => {
              map.triggerRepaint();
            }, 50);
          });
        });
    </script>
  </body>
</html>

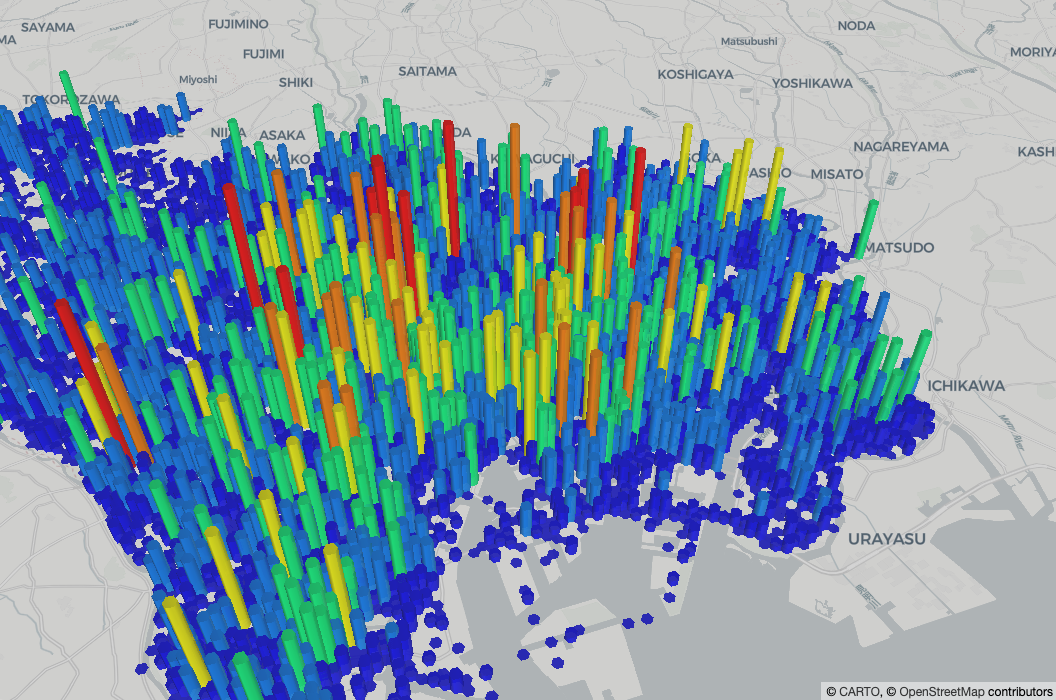

地図を開くと、東京都内の事故発生地点が六角形の立体として描画されます。
radius を調整することで、平面上の密度感を変えることができます。



このコードでは、地図のズーム操作に応じて
六角形のサイズ（radius）と高さ倍率（elevationScale）を自動的に調整しています。

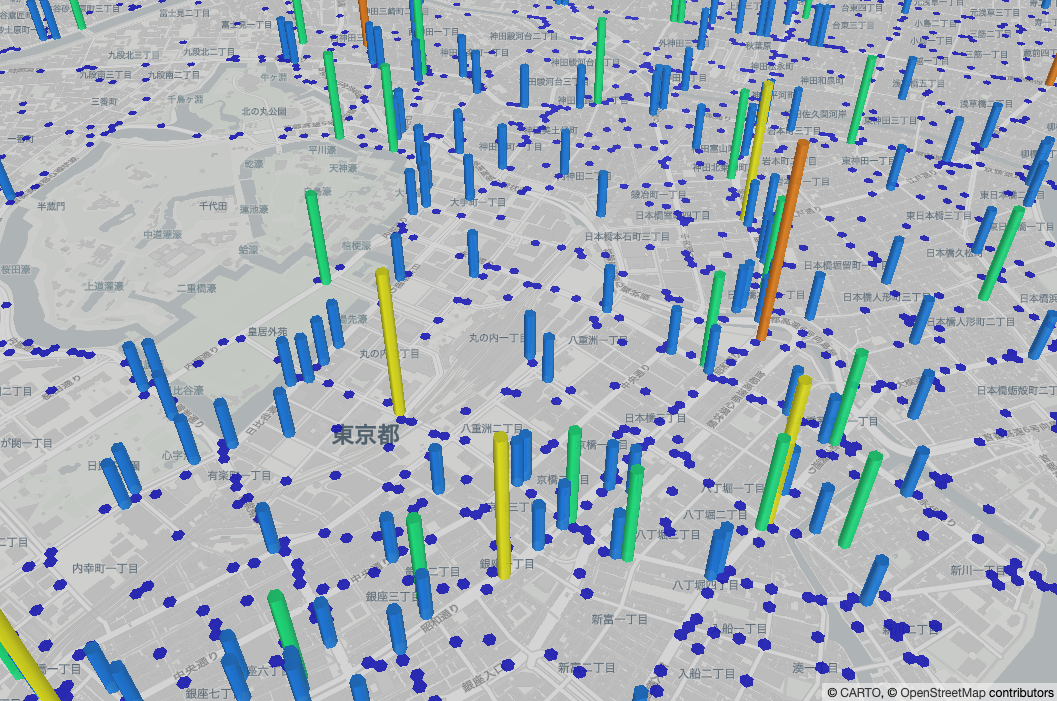

広域では密度の傾向を俯瞰でき、ズームインすると詳細な分布が確認できます。

背景地図には Carto 提供のベクトルスタイル
https://basemaps.cartocdn.com/gl/positron-gl-style/style.json を使用しています。

パラメータ例

HexagonLayer の主なパラメータと、その役割をまとめます。
視認性はブラウザの表示倍率や地図範囲にも左右されるため、
以下の設定値はあくまで一例です。

パラメータ 役割 設定例
radius 六角形の平面サイズ（m） 300
elevationScale 柱の高さ倍率 3
elevationRange 高さの最小・最大範囲 [0, 4000]
opacity 不透明度（背景地図とのバランス調整） 0.75
colorRange 密度に応じた配色。以下のようなRGB指定が可能 6段階グラデーション（青→赤）
[[0,0,255], [0,128,255], [0,255,128], [255,255,0], [255,128,0], [255,0,0]]
depthTest 柱の前後関係を正しく描画する設定 true
blendFunc 透過合成の方式を指定 [SRC_ALPHA, ONE_MINUS_SRC_ALPHA]

配色は [R,G,B] の数値配列で指定します。
低密度域を寒色、高密度域を暖色で表現すると直感的に理解しやすくなります。

まとめ

本記事では、MapLibre と deck.gl を組み合わせて、
警察庁の交通事故統計オープンデータの事故発生場所を 3D 表現しました。

HexagonLayer を用いて事故発生地点の分布を高さで表し、
密度の差を視覚的に把握できるようになります。

表示の見やすさは radius や opacity の調整によって大きく変化します。
まずは最小構成で試し、目的に応じて設定を調整するとよいでしょう。

実際に可視化してみると、
特定の地域で事故が集中する様子を空間的に捉えられ、
データを「数値」ではなく「地理的パターン」として直感的に理解できるようになりました。

また、同じデータでも表示スケールを変えることで
”局所的な多発地点” と ”広域的な傾向” の両方を確認でき、
単一視点では得られない気づきが得られます。

可視化の目的が明確であれば、
3D表現はデータの特徴をより多面的に把握する手段となります。

交通事故統計オープンデータ（警察庁）:
https://www.npa.go.jp/publications/statistics/koutsuu/opendata/index_opendata.html
