deck.gl HexagonLayer で東京都の交通事故データを時系列 3D/2D 可視化する

Posted at

はじめに

本記事では、MapLibre と deck.gl を組み合わせて、交通事故データを「時間帯ごと」に 3D／2D 表示で切り替えられる可視化デモを構築します。

deck.gl は WebGL ベースの高性能な可視化ライブラリで、HexagonLayer を用いることで、緯度・経度データを滑らかに集計し、色や高さで密度を表現できます。

今回は以下のような構成で、最小限のコードだけで「動く時系列地図」を実装します：

  • 3D 表示：高さのある Hexagon（柱）で密度を表現
  • 2D 表示：高さを 0 にした平面 Hexagon（色のみ）で密度を表現
  • 時間帯スライダー：24 時間のどの時間帯に事故が集中しているかを即時切り替え
  • 表示モード切替：3D／2D をボタンで切り替え

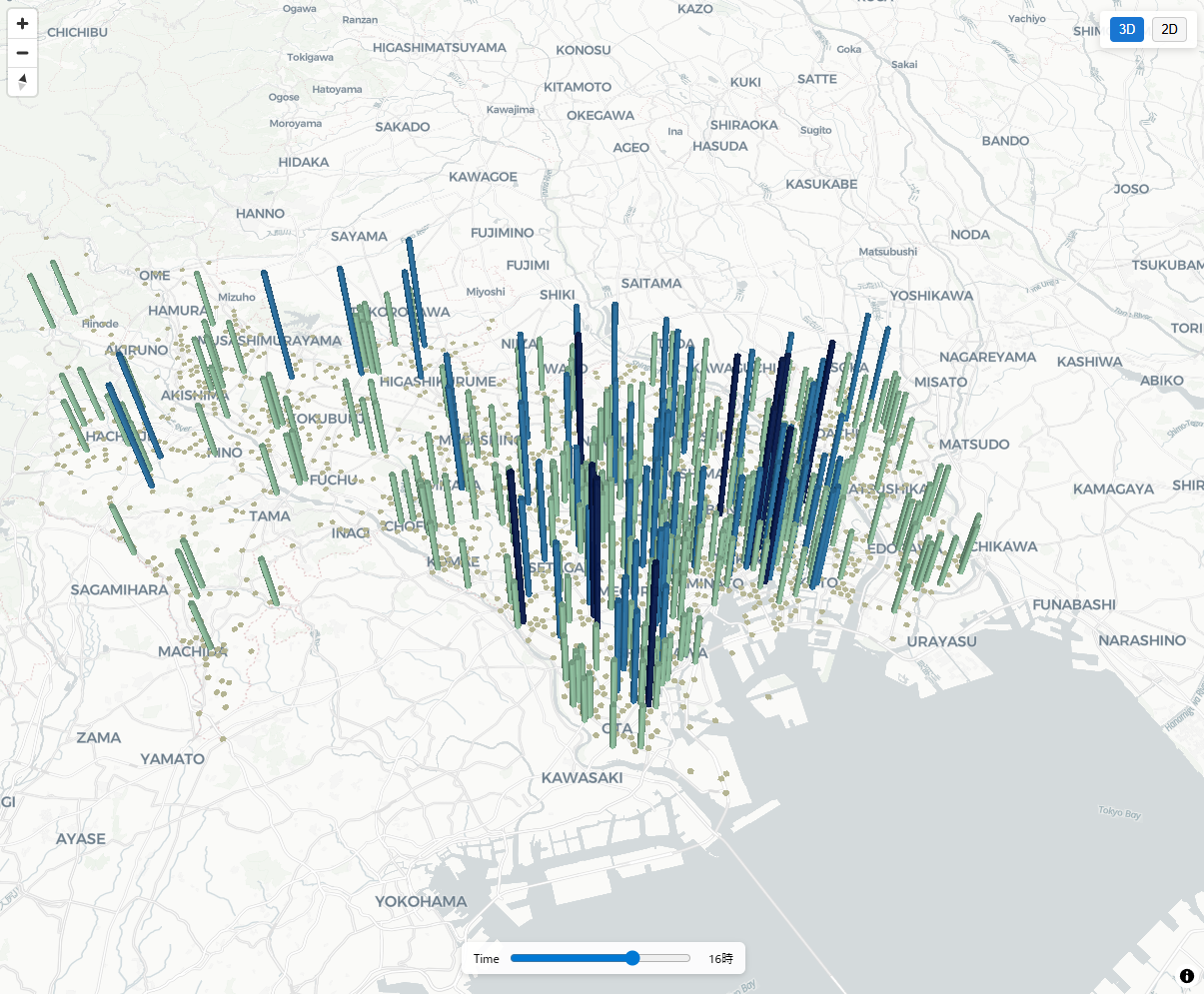

完成イメージは次のようになります。


使用データについて

本記事では、警察庁が公開している「交通事故統計情報（本票データ）」を利用します。
データは以下から入手できます：

本票データには、日本全国で発生した交通事故の発生日時・場所・当事者情報などが含まれています。
ただしそのままでは次の課題があります：

  • 都道府県ごとに番号が振られている（東京＝30 など）
  • 緯度・経度は DMS（度分秒）形式の整数値で提供される
  • 日付は複数の列に分かれている
  • ファイルサイズが大きい

交通事故統計情報（本票データ）のデータ仕様については過去記事で紹介しています

なお、厳密には「一般道」「高速道路」など道路種別ごとの集計を分けるほうが望ましいですが、本記事ではあくまで “時系列 × 地図 × 3D/2D 可視化の最小構成” にフォーカスするため、道路種別による分類は行いません

本記事で扱う形式（前処理済み JSON）

可視化をシンプルにするため、前処理後のデータは次のような 軽量 JSON に整形しています。

[
  { "lon": 139.7501, "lat": 35.6902, "hour": 14 },
  { "lon": 139.7205, "lat": 35.6801, "hour": 8  }
]

ファイル構成

本記事では、MapLibre × deck.gl を最小構成で動かすために、以下の 4 ファイルだけを使用します。

project-root/
├── index.html
├── css/
│ └── style.css
├── js/
│ └── app.js
└── data/
  └── accidents_tokyo_timeline.json

各ファイルの役割

  • index.html
    MapLibre と deck.gl の CDN を読み込み、地図と UI（ボタン・スライダー）を配置

  • css/style.css
    ボタン・スライダー・地図のレイアウト用の最小スタイル

  • js/app.js
    地図初期化、deck.gl のレイヤ適用、時間帯スライダーと表示モード（3D/2D）切り替えなど、主要ロジックがすべてここに含まれる

  • data/accidents_tokyo_timeline.json
    前処理済みの事故データ（緯度・経度・時間帯）

使用する CDN（必要なライブラリ）

index.html では次のライブラリを CDN 経由で読み込みます。

  • MapLibre GL JS
  • deck.gl（MapboxOverlay 含む）

CDN を利用することで、追加インストールなしですぐに動作確認できます。

このファイル構成をベースに、次章から順に実装内容を解説していきます。

地図と deck.gl

本記事では、MapLibre 上に deck.gl の可視化レイヤ（HexagonLayer）を重ねて表示します。
その際にポイントとなるのが deck.gl の MapboxOverlay を利用する構成です。

MapboxOverlay を使うことで、次のことが実現できます。

  • MapLibre と deck.gl が 同じ WebGL コンテキストを共有できる
  • 地図のパン／ズームに合わせて deck.gl レイヤが自動で再描画される
  • overlay.setProps({ layers: [...] }) で地図上に可視化レイヤを重ねられる

これにより、地図の操作性と描画パフォーマンスを保ちながら、
HexagonLayer の 3D/2D 表示や、時間帯別のデータ切替をスムーズに行えます。

app.js の全体像

このスクリプトでは、次のような役割をまとめて実装します。

  • 事故データ（accidents_tokyo_timeline.json）の読み込み
  • 表示モード（3D / 2D）と時間帯（0〜23 時）の管理
  • MapLibre の初期化と視点（pitch / bearing）の制御
  • deck.gl MapboxOverlay の初期化
  • HexagonLayer の生成
    • 3D 表示：elevationScale > 0
    • 2D 表示：elevationScale = 0（高さだけ 0 にする）
  • スライダーとボタンからのイベントを受け取り、updateLayer() で再描画

サンプルコード

index.html

<!DOCTYPE html>
<html lang="ja">
  <head>
    <meta charset="utf-8" />
    <title>交通事故データ 可視化デモ（MapLibre × deck.gl）</title>

    <!-- MapLibre GL JS -->
    <link
      href="https://unpkg.com/maplibre-gl@3.6.1/dist/maplibre-gl.css"
      rel="stylesheet"
    />
    <script src="https://unpkg.com/maplibre-gl@3.6.1/dist/maplibre-gl.js"></script>

    <!-- deck.gl -->
    <script src="https://unpkg.com/deck.gl@8.9.36/dist.min.js"></script>

    <!-- Styles -->
    <link rel="stylesheet" href="css/style.css" />
  </head>

  <body>
    <!-- 地図本体 -->
    <div id="map"></div>

    <!-- 地図の上に重ねるコントロール -->
    <div class="controls">
      <div class="mode-buttons">
        <button id="btn-3d" class="active">3D</button>
        <button id="btn-2d">2D</button>
      </div>

      <div class="timeline">
        <input id="slider" type="range" min="0" max="23" value="0" />
        <span id="step-label">00時</span>
      </div>
    </div>

    <!-- スクリプト -->
    <script src="js/app.js"></script>
  </body>
</html>

css/style.css

html,
body {
  margin: 0;
  padding: 0;
  height: 100%;
}

/* 地図を全画面に表示 */
#map {
  position: fixed;
  inset: 0;
  width: 100%;
  height: 100%;
  z-index: 0;
}

/* 3D / 2D ボタン：右上 */
.mode-buttons {
  position: fixed;
  top: 10px;
  right: 10px;
  display: flex;
  gap: 8px;
  z-index: 1000;
  background: rgba(255, 255, 255, 0.9);
  padding: 6px 10px;
  border-radius: 6px;
  border: 1px solid #ccc;
}

.mode-buttons button {
  padding: 6px 14px;
  border: 1px solid #444;
  background: #fff;
  cursor: pointer;
  border-radius: 4px;
  font-size: 14px;
}

.mode-buttons button.active {
  background: #eee;
}

/* タイムライン：下部中央（背景付きのオーバレイ） */
.timeline {
  position: fixed;
  bottom: 20px;
  left: 50%;
  transform: translateX(-50%);
  display: flex;
  gap: 6px;
  align-items: center;
  z-index: 1000;
  background: rgba(255, 255, 255, 0.9);
  padding: 8px 12px;
  border-radius: 6px;
  border: 1px solid #ccc;
  font-size: 14px;
}

#slider {
  width: 240px;
}

js/app.js

// js/app.js

const DATA_URL = "data/accidents_tokyo_timeline.json";

const CENTER_LON = 139.76;
const CENTER_LAT = 35.68;
const HOUR_MIN = 0;
const HOUR_MAX = 23;

let rawData = [];
let currentMode = "3d";
let currentHour = 0;

const sliderEl = document.getElementById("slider");
const stepLabelEl = document.getElementById("step-label");
const btn3d = document.getElementById("btn-3d");
const btn2d = document.getElementById("btn-2d");

// -------------------------------
// MapLibre 初期化
// -------------------------------
const map = new maplibregl.Map({
  container: "map",
  style: "https://basemaps.cartocdn.com/gl/positron-gl-style/style.json",
  center: [CENTER_LON, CENTER_LAT],
  zoom: 10,
  pitch: 35,
  bearing: -15,
});

map.addControl(new maplibregl.NavigationControl(), "top-left");

// deck.gl overlay
const overlay = new deck.MapboxOverlay({
  interleaved: true,
  layers: [],
});

map.addControl(overlay);

// -------------------------------
// hour → "00時" の表示形式
// -------------------------------
function formatHourLabel(hour) {
  const h = String(hour).padStart(2, "0");
  return `${h}時`;
}

// -------------------------------
// データ読み込み
// -------------------------------
async function loadData() {
  try {
    const res = await fetch(DATA_URL);
    const records = await res.json();

    if (!Array.isArray(records) || !records.length) return;

    rawData = records
      .filter(
        (r) =>
          r.hour != null &&
          r.lon != null &&
          r.lat != null &&
          !Number.isNaN(Number(r.hour))
      )
      .map((r) => ({
        ...r,
        timeStep: Number(r.hour),
      }));

    sliderEl.min = String(HOUR_MIN);
    sliderEl.max = String(HOUR_MAX);
    sliderEl.value = String(HOUR_MIN);

    currentHour = HOUR_MIN;
    stepLabelEl.textContent = formatHourLabel(currentHour);

    updateLayer();
  } catch (e) {
    console.error("データ読み込みに失敗しました:", e);
  }
}

// -------------------------------
// HexagonLayer 生成
// 3D/2D は elevationScale で制御
// -------------------------------
function getLayer(mode, hour) {
  if (!rawData.length) return null;

  const data = rawData.filter((d) => d.timeStep === hour);

  const commonProps = {
    data,
    getPosition: (d) => [d.lon, d.lat],
    getElevationWeight: () => 1,
    elevationAggregation: "SUM",
    getColorWeight: () => 1,
    colorAggregation: "SUM",
    radius: 250,
    opacity: 0.9,
    coverage: 0.8,
    extruded: true,
    colorRange: [
      [255, 255, 204],
      [161, 218, 180],
      [65, 182, 196],
      [44, 127, 184],
      [37, 52, 148],
      [8, 29, 88],
    ],
  };

  if (mode === "3d") {
    return new deck.HexagonLayer({
      id: "hex-3d",
      ...commonProps,
      elevationScale: 15, // ← 高さあり
    });
  }

  return new deck.HexagonLayer({
    id: "hex-2d",
    ...commonProps,
    elevationScale: 0, // ← 高さゼロで平面表示
  });
}

// -------------------------------
// レイヤ更新
// -------------------------------
function updateLayer() {
  if (!rawData.length) return;
  const layer = getLayer(currentMode, currentHour);
  overlay.setProps({ layers: [layer] });
  stepLabelEl.textContent = formatHourLabel(currentHour);
}

// -------------------------------
// UI イベント
// -------------------------------
sliderEl.addEventListener("input", (e) => {
  currentHour = Number(e.target.value);
  updateLayer();
});

btn3d.addEventListener("click", () => {
  currentMode = "3d";
  btn3d.classList.add("active");
  btn2d.classList.remove("active");

  map.easeTo({
    pitch: 35,
    bearing: -15,
    duration: 500,
  });

  updateLayer();
});

btn2d.addEventListener("click", () => {
  currentMode = "2d";
  btn2d.classList.add("active");
  btn3d.classList.remove("active");

  map.easeTo({
    pitch: 0,
    bearing: 0,
    duration: 500,
  });

  updateLayer();
});

// -------------------------------
map.on("load", () => {
  loadData();
});

可視化パラメータの調整ポイント

HexagonLayer の見た目は、いくつかのパラメータを調整することで大きく変わります。
この記事のサンプルでは最小構成にまとめていますが、目的に応じて以下の項目を調整すると可視化を最適化できます。

radius（六角形の大きさ）

六角形 1 セルの広がりを決めるパラメータです。
細かい局所パターンを見たい場合は小さく、広域的な傾向を示したい場合は大きく設定します。

radius: 250,

elevationScale（高さの強さ）

3D 表示時の高さの強調具合です。
2D 表示では高さを 0 にして平面として描画します。

// 3D
elevationScale: 15,

// 2D
elevationScale: 0,

colorRange（色のスケール）

密度に応じて色を変化させるグラデーションです。
事故データのように偏りが大きいデータでは、寒色系〜中間色の階調が見やすい傾向があります。

colorRange: [
  [255, 255, 204],
  [161, 218, 180],
  [65, 182, 196],
  [44, 127, 184],
  [37, 52, 148],
  [8, 29, 88],
],

pitch / bearing（視点の角度）

MapLibre 側の視点制御です。
3D 表示では傾きを付け、2D 表示では真上からの視点に切り替えています。

// 3D 表示時の視点
map.easeTo({
  pitch: 35,
  bearing: -15,
  duration: 500
});

// 2D 表示時の視点
map.easeTo({
  pitch: 0,
  bearing: 0,
  duration: 500
});

opacity / coverage（透明度と塗りの広がり）

視覚的な重なり具合や広がりを調整するパラメータです。
密度の強弱を強調したい場合に役立ちます。

opacity: 0.9,
coverage: 0.8,

表示目的に合わせて自由に調整可能です。

まとめ

本記事では、MapLibre と deck.gl を組み合わせ、東京都の交通事故データをもとに「時間帯で変化する 3D/2D ヒートマップ」を構築しました。
deck.gl の HexagonLayer を利用することで、密度集計やグリッド分割を自動で行えるため、少ない記述で時系列の変化を表現できます。

3D/2D ボタンによる視点切り替えや、スライダーによる時間帯切り替えを組み合わせることで、事故発生の傾向を直感的に把握できます。

今後は、オープンデータに含まれる属性（道路種別、年代、天候、事故類型など）を組み合わせることで、特定条件下での傾向分析に発展させることができます。
地域や年度を変えて適用することも容易で、さまざまな事故分析に応用できます。
