@zumax

Redshift ServerlessをCDKでデプロイするまでの手順を整理した

0
Last updated at Posted at 2026-04-05

背景・目的

以前、Redshift Serverlessをマネコンから試してみましたが、今回はCDKで作る機会があったので、その時のメモになります。

実践

下記の手順で作成しました。

前提

1.CDKをインストールします

npm install -g aws-cdk

2.インストールされたかバージョンを確認します

% cdk --version
2.1117.0 (build 1fe7075)
%

CDKプロジェクトの初期化

1.CDKプロジェクトを初期化します

cdk init app --language typescript
・・・
✅ All done!

2.以下のファイルが生成されます。

infra/
  ├── bin/
  │     └── infra.ts              ← エントリポイント
  ├── lib/
  │     ├── infra-stack.ts        ← Stack定義
  ├── test/
  │     └── infra.test.ts         ← テスト雛形
  ├── cdk.json                    ← CDK設定
  ├── tsconfig.json               ← TypeScript設定
  ├── package.json                ← 依存パッケージ
  ├── package-lock.json
  ├── jest.config.js
  ├── .gitignore
  ├── .npmignore
  └── README.md

lib下のStack定義を修正

  1. ファイルをリネームします（任意）
  2. 下記のように書き換えます
import * as cdk from 'aws-cdk-lib';
import { Construct } from 'constructs';
import * as ec2 from 'aws-cdk-lib/aws-ec2';
import * as redshiftserverless from 'aws-cdk-lib/aws-redshiftserverless';

export class RedshiftDevStack extends cdk.Stack {
  constructor(scope: Construct, id: string, props?: cdk.StackProps) {
    super(scope, id, props);

    const env = 'dev';

    // VPC with 3 private subnets (3 AZs)
    const vpc = new ec2.Vpc(this, 'Vpc', {
      ipAddresses: ec2.IpAddresses.cidr('XX.XX.0.0/16'),
      maxAzs: 3,
      natGateways: 0,
      subnetConfiguration: [
        {
          name: 'Private',
          subnetType: ec2.SubnetType.PRIVATE_ISOLATED,
          cidrMask: 24,
        },
      ],
    });

    // VPC Endpoints
    vpc.addInterfaceEndpoint('SecretsManagerEndpoint', {
      service: ec2.InterfaceVpcEndpointAwsService.SECRETS_MANAGER,
    });
    vpc.addGatewayEndpoint('S3Endpoint', {
      service: ec2.GatewayVpcEndpointAwsService.S3,
    });

    // Security Group for Redshift
    const sg = new ec2.SecurityGroup(this, 'RedshiftSg', {
      vpc,
      description: 'SG for Redshift Serverless',
      allowAllOutbound: true,
    });
    sg.addIngressRule(sg, ec2.Port.tcp(5439), 'Self reference');

    // Redshift Serverless Namespace
    const namespace = new redshiftserverless.CfnNamespace(this, 'Namespace', {
      namespaceName: `${env}-redshift-namespace`,
      dbName: `${env}-redshift-db`,
      adminUsername: 'xxxxx',
      manageAdminPassword: true,
      logExports: ['userlog', 'connectionlog', 'useractivitylog'],
    });

    // Redshift Serverless Workgroup
    const workgroup = new redshiftserverless.CfnWorkgroup(this, 'Workgroup', {
      workgroupName: `${env}-redshift-workgroup`,
      namespaceName: namespace.namespaceName,
      baseCapacity: 4,
      maxCapacity: 1024,
      port: 5439,
      publiclyAccessible: false,
      enhancedVpcRouting: true,
      securityGroupIds: [sg.securityGroupId],
      subnetIds: vpc.isolatedSubnets.map(s => s.subnetId),
    });
    workgroup.addDependency(namespace);
  }
}

下記を作成しています。

  • VPC

    • CIDR: XX.XX.0.0/16
    • AZは3つ
    • PrivateサブネットのCIDR：/24で自動生成される
    • NAT Gateway：なし
    • IGW：なし
    • ルートはローカルのみ。SubnetTypeのパラメータは下記の通り
      SubnetType ルートテーブルに追加されるルート
      PUBLIC IGWへのルート
      PRIVATE_WITH_EGRESS NAT GWへのルート
      PRIVATE_ISOLATED ローカルのみ（何も追加しない）

  • VPCe

    • SecretsManagerにパスワードを保存するため
    • EVR有効時にS3へVPC経由でアクセスするため

  • セキュリティグループ

    • Outbound: 制御無し
    • Inbound: 5439のみ許可

  • Redshift Serverless Namespace

    • manageAdminPassword: True。SecretsManagerでパスワードを自動で生成
    • logExports: 監査ログをCloudWatch Logsにエクスポートする
    ログ種別 内容
    userlog ユーザーの作成・削除・権限変更などの操作記録
    connectionlog 接続・切断の記録（誰がいつ接続したか）
    useractivitylog 実行されたSQL文の記録

  • Redshift Serverless Workgroup

    • baseCapacity: 4（クエリ時の最小RPU、アイドル時は0）、maxCapacity: 1024（スケール上限）
    • ポート：5439
    • セキュリティグループ：作成済みのSG
    • subnetIds：作成したサブネットID
    • enhancedVpcRouting: true
      • S3等へのデータアクセスをVPC経由に強制する
      • セキュリティグループやVPC Flow Logsで通信を制御・監視可能
      • 有効時はS3用VPC Endpoint等が必要

bin下のエントリポイントを修正

  1. ファイルをリネームします（任意）
  2. 下記のように書き換えます
#!/usr/bin/env node
import * as cdk from 'aws-cdk-lib/core';
import { RedshiftDevStack } from '../lib/redshift-dev-stack';

const app = new cdk.App();
new RedshiftDevStack(app, 'RedshiftDevStack', {
  env: {
    account: process.env.CDK_DEFAULT_ACCOUNT,
    region: process.env.CDK_DEFAULT_REGION || 'ap-northeast-1',
  },
});

testコードの修正

  1. ファイルをリネームします（任意）
  2. 下記のように書き換えます
import * as cdk from 'aws-cdk-lib';
import { Template } from 'aws-cdk-lib/assertions';
import { RedshiftDevStack } from '../lib/redshift-dev-stack';

const app = new cdk.App();
const stack = new RedshiftDevStack(app, 'TestStack');
const template = Template.fromStack(stack);

test('VPC created with correct CIDR', () => {
  template.hasResourceProperties('AWS::EC2::VPC', {
    CidrBlock: 'XX.XX.0.0/16',
  });
});

test('3 private subnets created', () => {
  template.resourceCountIs('AWS::EC2::Subnet', 3);
});

test('Redshift Namespace created', () => {
  template.hasResourceProperties('AWS::RedshiftServerless::Namespace', {
    NamespaceName: 'dev-redshift-namespace',
    DbName: 'dev-redshift-db',
    AdminUsername: 'XXXX',
    ManageAdminPassword: true,
  });
});

test('Redshift Workgroup created', () => {
  template.hasResourceProperties('AWS::RedshiftServerless::Workgroup', {
    WorkgroupName: 'dev-redshift-workgroup',
    BaseCapacity: 4,
    MaxCapacity: 1024,
    Port: 5439,
    PubliclyAccessible: false,
  });
});

test('Security Group has self-reference ingress on 5439', () => {
  template.hasResourceProperties('AWS::EC2::SecurityGroup', {
    GroupDescription: 'SG for Redshift Serverless',
    SecurityGroupName: 'dev-sg-redshift',
  });
});

test('Secrets Manager VPC Endpoint created', () => {
  template.hasResourceProperties('AWS::EC2::VPCEndpoint', {
    ServiceName: { 'Fn::Join': ['', ['com.amazonaws.', { Ref: 'AWS::Region' }, '.secretsmanager']] },
  });
});

test('No NAT Gateway', () => {
  template.resourceCountIs('AWS::EC2::NatGateway', 0);
});

3.テストを実行します

npm test

4.いくつかエラーになりました。Private Subnet、Security Groupが失敗してます

・・・・

FAIL test/redshift-dev-stack.test.ts (6.083 s)
  ✓ VPC created with correct CIDR (7 ms)
  ✕ 3 private subnets created (3 ms)
  ✓ Redshift Namespace created
  ✓ Redshift Workgroup created
  ✕ Security Group has self-reference ingress on 5439 (2 ms)
  ✓ Secrets Manager VPC Endpoint created
  ✓ No NAT Gateway

・・・・

Test Suites: 1 failed, 1 total
Tests:       2 failed, 5 passed, 7 total
Snapshots:   0 total
Time:        6.248 s
Ran all test suites.

5.元のコードを修正（サブネット数3→2、SecurityGroupNameの削除等）して再テストします

npm test

> infra@0.1.0 test
> jest

・・・・

PASS test/redshift-dev-stack.test.ts (5.859 s)
  ✓ VPC created with correct CIDR (7 ms)
  ✓ 3 private subnets created
  ✓ Redshift Namespace created
  ✓ Redshift Workgroup created
  ✓ Security Group has self-reference ingress on 5439 (1 ms)
  ✓ Secrets Manager VPC Endpoint created (1 ms)
  ✓ No NAT Gateway

・・・・

Test Suites: 1 passed, 1 total
Tests:       7 passed, 7 total
Snapshots:   0 total
Time:        6.013 s, estimated 7 s
Ran all test suites.

Cfnテンプレートを生成

1.cdk synthを実行します
2.cdk.outの下にファイルが生成されました

cdk.out/
  ├── RedshiftDevStack.template.json   ← CFnテンプレート本体
  ├── RedshiftDevStack.assets.json     ← アセットのS3アップロード先
  ├── RedshiftDevStack.metadata.json   ← リソースとコードの対応
  ├── manifest.json                    ← スタック一覧・デプロイ順序
  ├── tree.json                        ← コンストラクトツリー
  ├── cdk.out                          ← バージョン情報
  └── asset.7fa1e.../                  ← Lambda関数コード
        ├── index.js                   ← デフォルトSG制限ロジック
        └── __entrypoint__.js          ← Lambda起動ハンドラ

CDKのデプロイ準備（初回のみ）

CDKがAWSにデプロイするために必要なS3バケットやIAMロールを作成します。
アカウント×リージョンごとに初回1回だけ実行が必要です。

1.cdk bootstrapを実行します

cdk bootstrap

Bootstrapping environment aws://XXXXXXXXXX/ap-northeast-1...
・・・
CDKToolkit | 12/12 | 8:54:00 PM | CREATE_COMPLETE      | AWS::CloudFormation::Stack | CDKToolkit
 ✅  Environment aws://XXXXXXXXXX/ap-northeast-1 bootstrapped.

2.CloudFormationで、CDKToolkitスタックがCREATE_COMPLETEになっていました

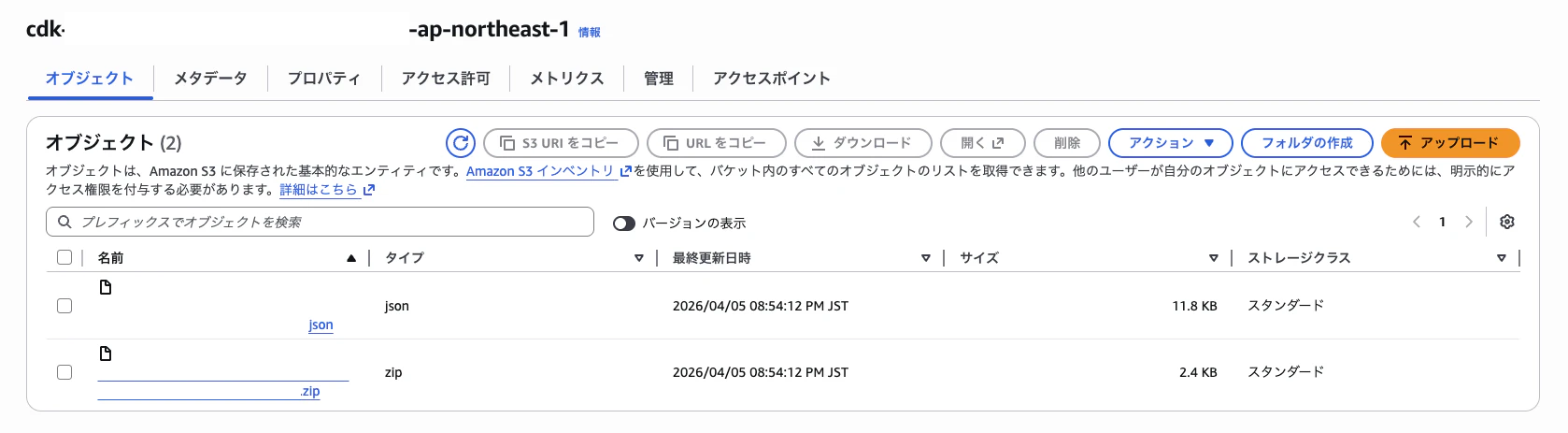

3.S3の下に、ファイルが出来ていました

CDKのデプロイ

1.cdk deployを実行します

cdk deploy

Synthesis time: 4.52s

Stack RedshiftDevStack
IAM Statement Changes

・・・・

"--require-approval" is enabled and stack includes security-sensitive updates: 'Do you wish to deploy these changes' (y/n)
RedshiftDevStack: deploying... [1/1]
RedshiftDevStack: creating CloudFormation changeset...
[██████████████████████▌···································] (7/18)

21:04:07 | CREATE_IN_PROGRESS   | AWS::CloudFormation::Stack            | RedshiftDevStack
21:04:25 | CREATE_IN_PROGRESS   | AWS::EC2::RouteTable                  | Vpc/PrivateSubnet2/RouteTable


✨  Deployment time: 119.1s

Stack ARN:
arn:aws:cloudformation:ap-northeast-1:XXXXX:stack/RedshiftDevStack/XXXXX

✨  Total time: 123.62s

%

2.CloudFormationで、RedshiftDevStack スタックがCREATE_COMPLETEになっていました

リソースの確認

デプロイされたか確認します

Redshift

1.下記のコマンドで、namespaceを確認します

aws redshift-serverless list-namespaces --region ap-northeast-1

{
    "namespaces": [
        {
            "adminPasswordSecretArn": "arn:aws:secretsmanager:ap-northeast-1:XXXXXXXXXX:secret:redshift!dev-redshift-namespaceXXXXX",
            "adminUsername": "XXXXXXXXXX",
            "creationDate": "2026-04-05T12:04:11.556000+00:00",
            "dbName": "dev-redshift-db",
            "iamRoles": [],
            "kmsKeyId": "AWS_OWNED_KMS_KEY",
            "logExports": [
                "connectionlog",
                "useractivitylog",
                "userlog"
            ],
            "namespaceArn": "arn:aws:redshift-serverless:ap-northeast-1:XXXXXXXXXX:namespace/XXXXXXXXXX",
            "namespaceId": "XXXXXXXXXX",
            "namespaceName": "dev-redshift-namespace",
            "status": "AVAILABLE"
        }
    ]
}

2.下記のコマンドでworkgroupを確認します

aws redshift-serverless list-workgroups --region ap-northeast-1

{
    "workgroups": [
        {
            "baseCapacity": 4,
            "configParameters": [
                {
・・・・

            "status": "AVAILABLE",
            "subnetIds": [
                "subnet-XXXXX",
                "subnet-XXXXX",
                "subnet-XXXXX"
            ],
        }
    ]
}

クエリを実行する

  1. AWSマネコンからRedshift＞サーバレスダッシュボードをクリックします
  2. Redshift Serverlessでクエリエディタ＞クエリエディタv2でクエリをクリックします
  3. そのまま「Configure account」をクリックします（AWS管理キーでクエリ等を保存、ローカルからアップする際に使用するS3バケットの指定。）
  4. クエリエディタが別タブで開かれます。左側に作成したWorkgroupが表示されるので、クリックします
  5. AWS Secrets Managerを選択し、「Create connection」をクリックします

6.下記のクエリを実行します。current_user、current_database、バージョンが表示されました

-- 接続確認
SELECT current_user, current_database(), version();

7.下記のクエリを実行します

-- テスト用テーブル作成
CREATE TABLE public.test_table (
  id INT IDENTITY(1,1),
  name VARCHAR(100),
  created_at TIMESTAMP DEFAULT GETDATE()
);

-- データ挿入
INSERT INTO public.test_table (name) VALUES ('テスト太郎'), ('テスト花子');

-- 確認
SELECT * FROM public.test_table;

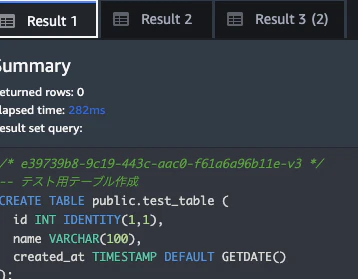

8.テーブルができました

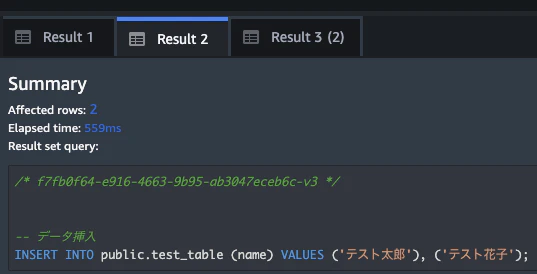

9.Result2を確認します。成功したようです

10.Result 3を確認します。データとして登録されていました

考察

下記のようなことがわかりました。

  • CDKのStackに account を指定しないと、maxAzs: 3 と書いてもサブネットが2AZしか作られない。process.env.CDK_DEFAULT_ACCOUNT で動的に取得するのが良い
  • EVRを有効にするとS3等へのアクセスがVPC経由になり、セキュリティグループやFlow Logsで制御・監視できる。
