js, plotlyを使用してsin波をリアルタイムプロット&値の提示

Last updated at Posted at 2018-09-12

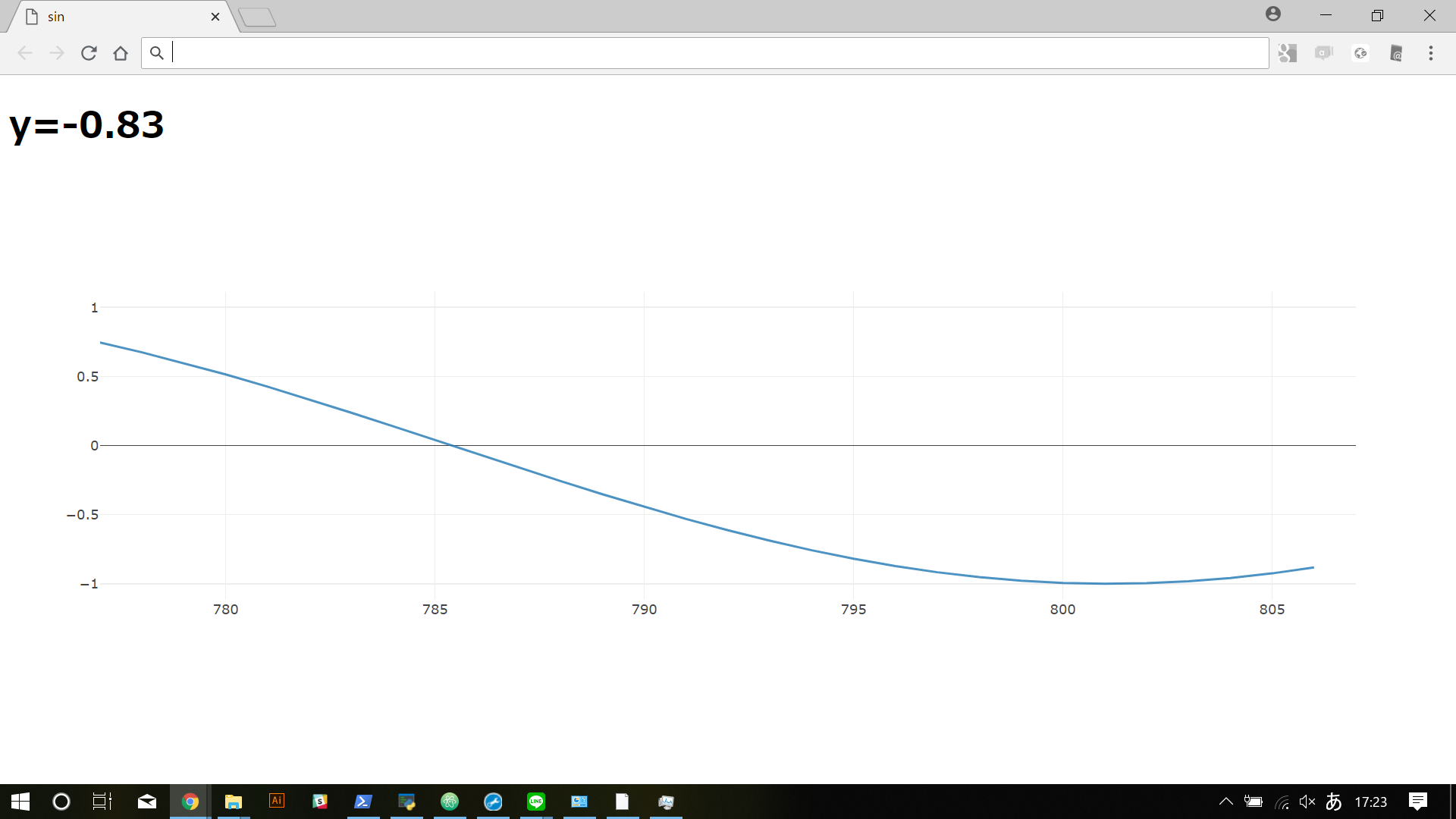

リアルタイムプロットを拡張

ブラウザの更新に合わせて任意の値を表示出来るようにした

コード全文

20180912_sin.html
<!DOCTYPE html>
<html lang="ja">
<head>
    <meta charset="utf-8">
    <title>sin</title>
    <!-- URL:https://plot.ly/javascript/getting-started/ -->
    <script src="https://cdn.plot.ly/plotly-latest.min.js"></script>
</head>
<body>
    <h1 id="y"></h1>
    <div id ="myDiv"></div>

    <script>
    var t = 0;
    var y = 0;
    var t_array = new Array(); //tの配列
    var y_array = new Array(); //yの配列

    sin();
    function sin(step){
        var t_temp = t++; //localなinstanceを生成
        var y_temp = Math.sin(t_temp/10);
        t_array.push(t_temp); //tの配列に追加
        y_array.push(Math.sin(t_temp/10)); //yの配列に追加
        document.getElementById("y").innerHTML = 'y=' + y_temp.toFixed(2);//yの値を表示(小数点以下2桁に指定)

        var data =[
                    {
                      opacity:0.8,//これは謎
                      type: 'scatter',//散布図に指定
                      mode: 'lines',//マーカーに指定
                      maker:{size:2, color:'rgb(55,122,122)',line:{width:0}},
                      //プロット時間を指定して動作を軽くする
                      x: t_array.slice(t_temp-100,t_temp),
                      y: y_array.slice(t_temp-100,t_temp),
                    }
                  ]
        //重要:x軸のストリーミングに関する設定
        var window = 30; //x軸のウィンドウサイズ
        var t_range_max = t_temp;
        var t_range_min = t_temp-window;
        var minuteView = {
          xaxis:{
            range: [t_range_min,t_range_max]
          }
        };
        Plotly.newPlot('myDiv',data)
        Plotly.relayout('myDiv', minuteView);
    }

    setInterval('sin()',10); //こいつでブラウザを更新
    </script>
</body>
</html>

解説

htmlの基礎

<!DOCTYPE html>
<html lang="ja">//こいつでjavascriptに指定しているらしい
<head>

header
ここはメタ情報。日本語指定とか、bodyで使用したい外部のjsファイルとかをscrで埋め込んだりする。
今回はplotyのCDN?のURLを埋め込んだ。

</head>
<body>

body
ここに実現したいことをjsで書く

<body>
</html>

【HTML入門】headerとbodyの意味と書き方
http://programming-study.com/technology/html-header-body/

plotyについて

こちらの記事が参考になりました
plotly で 3D プロットを描く
https://qiita.com/ekzemplaro/items/d88bcca6dcc883107cf4

タグまわりの指定

<h1 id="y"></h1>
<div id ="myDiv"></div>

sin波生成のための変数を指定

var t = 0; //時間
var y = 0; //sin波の値
var t_array = new Array(); //tの配列
var y_array = new Array(); //yの配列

関数の処理とjs配列への追加

var t_temp = t++; //tを1ずつ加算する
var y_temp = Math.sin(t_temp/10);//function内でのインスタンス
t_array.push(t_temp); //tの配列に追加
y_array.push(Math.sin(t_temp/10)); //yの配列に追加

yの値をブラウザに表示

document.getElementById("y").innerHTML = 'y=' + y_temp.toFixed(2);//yの値を表示(小数点以下2桁に指定)

Plotlyに突っ込むデータの指定

var data =[
                    {
                      opacity:0.8,//これは謎
                      type: 'scatter',//散布図に指定
                      mode: 'lines',//マーカーに指定
                      maker:{size:2, color:'rgb(55,122,122)',line:{width:0}},
                      //プロット時間を指定して動作を軽くする
                      x: t_array.slice(t_temp-100,t_temp),
                      y: y_array.slice(t_temp-100,t_temp),
                    }
                  ]

動作を軽くするためにプロットする配列の値をストリーミング範囲内(30個程度)限定しています。

重要:X軸のストリーミングに関する設定

        //重要:x軸のストリーミングに関する設定
        var window = 30; //x軸のウィンドウサイズ
        var t_range_max = t_temp;
        var t_range_min = t_temp-window;
        //x軸の表示範囲を定義
        var minuteView = {
          xaxis:{
            range: [t_range_min,t_range_max]
          }
        };

ストリーミング感覚を30に指定してあります。

実際にdataをプロット

先ほど定義したminuteViewを与えます

        Plotly.newPlot('myDiv',data)
        Plotly.relayout('myDiv', minuteView);//先ほど定義したminuteViewを与える

ブラウザを更新して10ms後に次のsin()の処理に移る

setInterval('sin()',10); //こいつでブラウザを更新

感想

次はもっと複雑な関数を与えてみたいと思います。
