KinectでUnityちゃんを動かす

前回の続きを書いていきます！
今回はUnityちゃんを動かしていこうと思います

↓参考にした記事です↓
http://www.buildinsider.net/small/bookkinectv2/0703

#もくじ
1.Unityちゃんインポート
2.kinect側の準備
3.コードを最低限の部分だけ書く

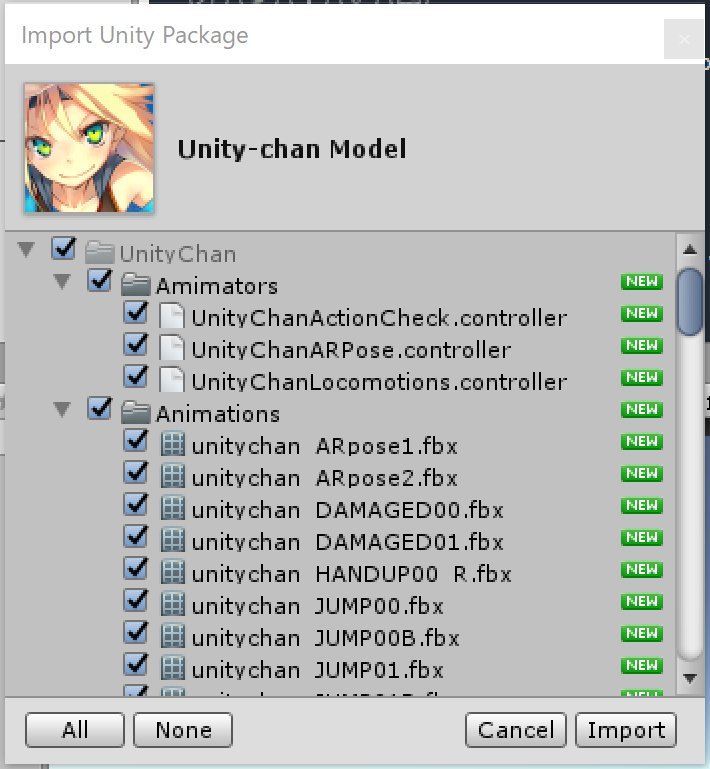

#1.Unityちゃんインポート

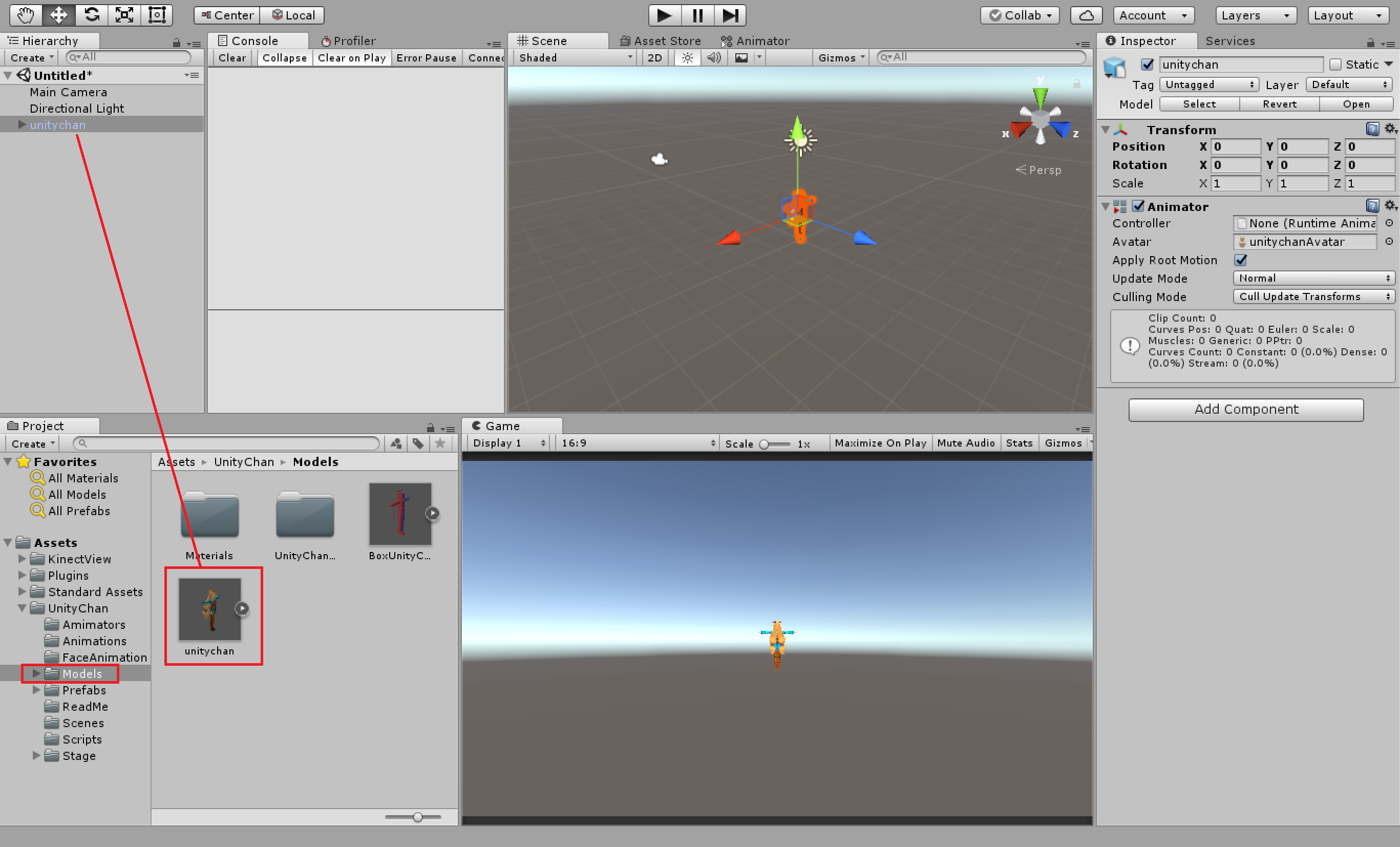

Assets>UnityChan>Modelsの中にモデルが入っているのでHierarchyに置いちゃいましょう

遠いのでカメラを近づけます
-3くらいでいいですかね

#2.kinect側の準備

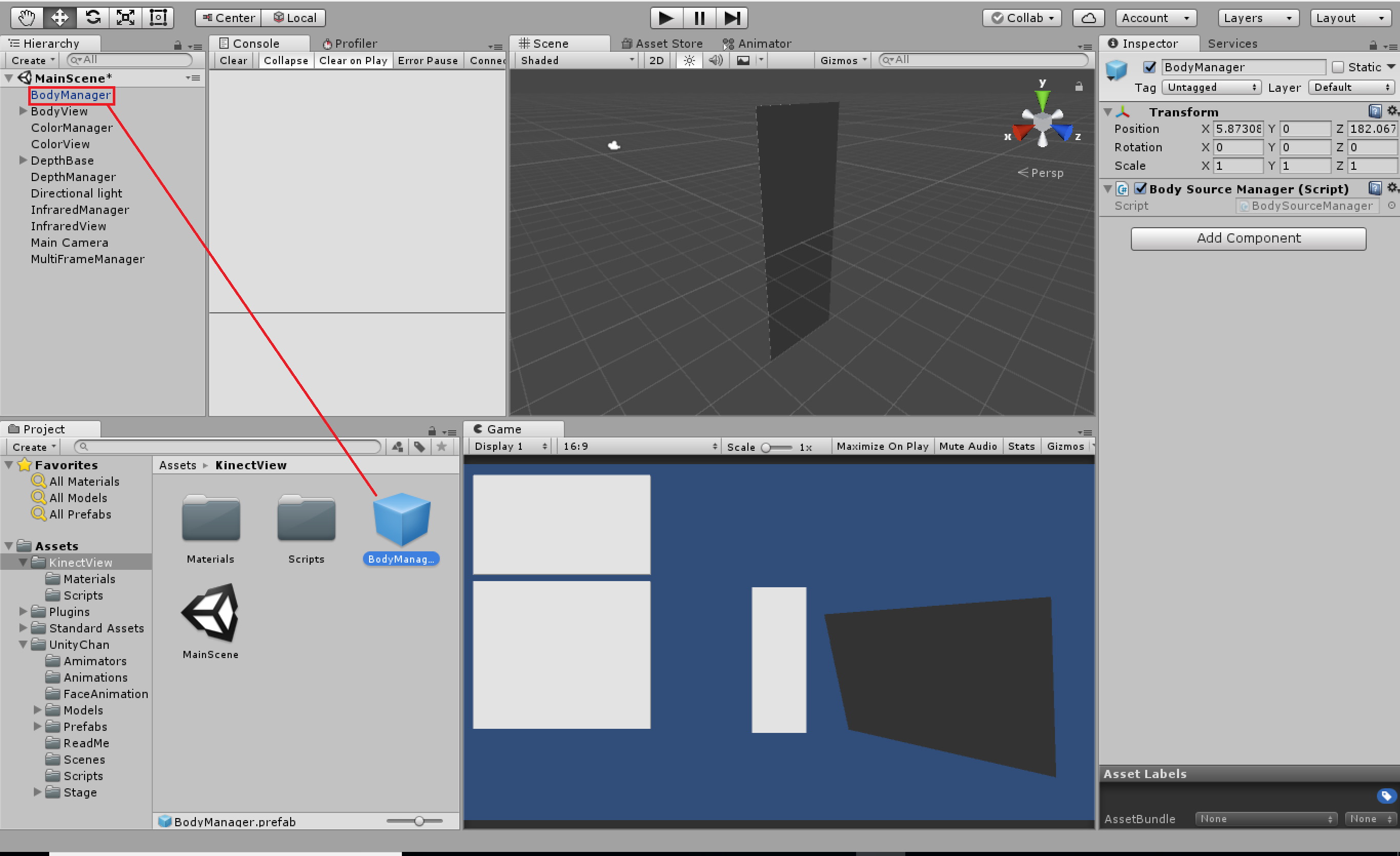

前回の記事にあったKinectViewフォルダのMainSceneを開いて、BodyManagerをプレファブ化しちゃいます

このプレファブ化したBodyManagerを先ほどUnityちゃんを出したシーンのHierarchyに入れます

これでKinect側の準備はOKです！

せっかくなのでBodyManagerにアタッチされているBodySourceManagerの中身をざっくり紹介します

BodySourceManager.cs

using UnityEngine;
using System.Collections;
using Windows.Kinect;

public class BodySourceManager : MonoBehaviour
{
    private KinectSensor _Sensor;
    private BodyFrameReader _Reader;
    private Body[] _Data = null;//認識した体の情報がはいります(最大6人)

    public Body[] GetData()
    {
        return _Data;
    }

    void Start () //Kinectを開く系の処理をしています
    {
        _Sensor = KinectSensor.GetDefault();

        if (_Sensor != null)
        {
            _Reader = _Sensor.BodyFrameSource.OpenReader();

            if (!_Sensor.IsOpen)
            {
                _Sensor.Open();
            }
        }
    }

    void Update ()
    {
        if (_Reader != null)
        {
            var frame = _Reader.AcquireLatestFrame();
            if (frame != null)
            {
                if (_Data == null)//取得した体の情報を入れている
                {
                    _Data = new Body[_Sensor.BodyFrameSource.BodyCount];
                }

                frame.GetAndRefreshBodyData(_Data);

                frame.Dispose();
                frame = null;
            }
        }
    }

    void OnApplicationQuit()//アプリ終了時に呼ばれる関数
    {
        if (_Reader != null)//BodyFrameReaderを破棄
        {
            _Reader.Dispose();
            _Reader = null;
        }

        if (_Sensor != null)//キネクトを停止
        {
            if (_Sensor.IsOpen)
            {
                _Sensor.Close();
            }

            _Sensor = null;
        }
    }
}

今回大切なのが、Bodyのデータです
これを使えば結構色々なことできます

#3.コードを最低限の部分だけ書く
今回は記事を参考にしますが、分かりやすくするために本当に最低限の部分だけ書いていきます

流れとしては

・最初に追尾した人のBodyデータを取得する
・そのBodyデータに基づいてUnityちゃんを動かす

てな感じでいってみようと思います

まず、BodySourceManagerスクリプトに次のコードを追加します
キネクトを傾かせて置いたときの対策です(記事参照)

BodySourceManager.cs

public class BodySourceManager : MonoBehaviour
{
 //～中略～
  public Windows.Kinect.Vector4 FloorClipPlane
  {
    get;
    private set;
  }

  void Update ()
  {
    if (_Reader != null)
    {
      var frame = _Reader.AcquireLatestFrame();
      if (frame != null)
      {
        if (_Data == null)
        {
          _Data = new Body[_Sensor.BodyFrameSource.BodyCount];
        }

        frame.GetAndRefreshBodyData(_Data);

        // FloorClipPlaneを取得する
        FloorClipPlane = frame.FloorClipPlane;

        frame.Dispose();
        frame = null;
      }
    }
  }
}

お次にVectorExtensionsスクリプトを作成し、Vector4の拡張クラスとして定義します(記事参照)

VectorExtensions.cs

using UnityEngine;

public static class VectorExtensions
{
  public static Quaternion ToQuaternion( this Windows.Kinect.Vector4 vactor, Quaternion comp )
  {
    return Quaternion.Inverse( comp ) *
             new Quaternion( -vactor.X, -vactor.Y, vactor.Z, vactor.W );
  }

  public static Windows.Kinect.Vector4 ToMirror( this Windows.Kinect.Vector4 vector )
  {
    return new Windows.Kinect.Vector4()
    {
      X = vector.X,
      Y = -vector.Y,
      Z = -vector.Z,
      W = vector.W
    };
  }
}

KinectAvatarスクリプトを作ります
今回はミラーなどを省きました！

KinectAvatar.cs

using System.Collections;
using System.Collections.Generic;
using System.Linq;
using UnityEngine;
using Windows.Kinect;

public class KinectAvatar : MonoBehaviour {
    [SerializeField]
    BodySourceManager bodySourceManager;

    //自分の関節とUnityちゃんのボーンを入れるよう
    [SerializeField] GameObject Ref;
    [SerializeField] GameObject LeftUpLeg;
    [SerializeField] GameObject LeftLeg;
    [SerializeField] GameObject RightUpLeg;
    [SerializeField] GameObject RightLeg;
    [SerializeField] GameObject Spine1;
    [SerializeField] GameObject LeftArm;
    [SerializeField] GameObject LeftForeArm;
    [SerializeField] GameObject LeftHand;
    [SerializeField] GameObject RightArm;
    [SerializeField] GameObject RightForeArm;
    [SerializeField] GameObject RightHand;

    // Use this for initialization
    void Start () {

	}

	// Update is called once per frame
	void Update () {
        //最初に追尾している人のBodyデータを取得する
        Body body = bodySourceManager.GetData().FirstOrDefault(b => b.IsTracked);

        // Kinectを斜めに置いてもまっすぐにするようにする
        var floorPlane = bodySourceManager.FloorClipPlane;
        Quaternion comp = Quaternion.FromToRotation(
            new Vector3(-floorPlane.X, floorPlane.Y, floorPlane.Z), Vector3.up);

        Quaternion SpineBase;
        Quaternion SpineMid;
        Quaternion SpineShoulder;
        Quaternion ShoulderLeft;
        Quaternion ShoulderRight;
        Quaternion ElbowLeft;
        Quaternion WristLeft;
        Quaternion HandLeft;
        Quaternion ElbowRight;
        Quaternion WristRight;
        Quaternion HandRight;
        Quaternion KneeLeft;
        Quaternion AnkleLeft;
        Quaternion KneeRight;
        Quaternion AnkleRight;

        Quaternion q;
        Quaternion comp2;
        CameraSpacePoint pos;

        // 関節の回転を取得する
        if (body != null)
        {
            var joints = body.JointOrientations;

            //Kinectの関節回転情報をUnityのクォータニオンに変換
            SpineBase = joints[JointType.SpineBase].Orientation.ToQuaternion(comp);
            SpineMid = joints[JointType.SpineMid].Orientation.ToQuaternion(comp);
            SpineShoulder = joints[JointType.SpineShoulder].Orientation.ToQuaternion(comp);
            ShoulderLeft = joints[JointType.ShoulderLeft].Orientation.ToQuaternion(comp);
            ShoulderRight = joints[JointType.ShoulderRight].Orientation.ToQuaternion(comp);
            ElbowLeft = joints[JointType.ElbowLeft].Orientation.ToQuaternion(comp);
            WristLeft = joints[JointType.WristLeft].Orientation.ToQuaternion(comp);
            HandLeft = joints[JointType.HandLeft].Orientation.ToQuaternion(comp);
            ElbowRight = joints[JointType.ElbowRight].Orientation.ToQuaternion(comp);
            WristRight = joints[JointType.WristRight].Orientation.ToQuaternion(comp);
            HandRight = joints[JointType.HandRight].Orientation.ToQuaternion(comp);
            KneeLeft = joints[JointType.KneeLeft].Orientation.ToQuaternion(comp);
            AnkleLeft = joints[JointType.AnkleLeft].Orientation.ToQuaternion(comp);
            KneeRight = joints[JointType.KneeRight].Orientation.ToQuaternion(comp);
            AnkleRight = joints[JointType.AnkleRight].Orientation.ToQuaternion(comp);

            // 関節の回転を計算する
            q = transform.rotation;
            transform.rotation = Quaternion.identity;

            comp2 = Quaternion.AngleAxis(90, new Vector3(0, 1, 0)) *
                             Quaternion.AngleAxis(-90, new Vector3(0, 0, 1));

            Spine1.transform.rotation = SpineMid * comp2;

            RightArm.transform.rotation = ElbowRight * comp2;
            RightForeArm.transform.rotation = WristRight * comp2;
            RightHand.transform.rotation = HandRight * comp2;

            LeftArm.transform.rotation = ElbowLeft * comp2;
            LeftForeArm.transform.rotation = WristLeft * comp2;
            LeftHand.transform.rotation = HandLeft * comp2;

            RightUpLeg.transform.rotation = KneeRight * comp2;
            RightLeg.transform.rotation = AnkleRight * comp2;

            LeftUpLeg.transform.rotation = KneeLeft *
                            Quaternion.AngleAxis(-90, new Vector3(0, 0, 1));

            LeftLeg.transform.rotation = AnkleLeft *
                            Quaternion.AngleAxis(-90, new Vector3(0, 0, 1));

            // モデルの回転を設定する
            transform.rotation = q;

            // モデルの位置を移動する
            pos = body.Joints[JointType.SpineMid].Position;
            Ref.transform.position = new Vector3(-pos.X, pos.Y, -pos.Z);
        }
    }
}

それではこのKinectAvatarスクリプトをUnityちゃんにアタッチし、シリアライズの部分を入れていきます！

この青い部分がUnityちゃんのボーン部分です！

名前を照らし合わせて入れていきます

こんな感じです

そして最後にBodySorceManagerの場所にBodySorceManagerオブジェクトを入れましょう

これで準備は完了のはず！！
カレンダーの時間ちょっとすぎてしまったんでまた更新します！！
では！
