SVGでシンプルな円形プログレスバーを実装する

本記事では、svgの基本を抑えつつ、円形プログレスバーをSVGとCSSでシンプルに実装する方法を解説します。

こんなのが作れるようになります👇

✅ svgで円を表示する方法

svgのcircleタグを使用することで、簡単に円を表示することができます。

<svg viewBox="0 0 100 100" width="100" height="100" fill="none">
    <circle cx="50" cy="50" r="45" stroke="lightgray" stroke-width="10" />
</svg>

各属性について説明します。

属性	説明
viewBox	SVGの描画領域を定義します。xの最小値、yの最小値、幅、高さの順で指定します。
width・height	SVGの表示サイズ（px単位）を指定します。
cx・cy	円の中心座標を指定します。デフォルトでは中心が座標の (0, 0) に配置されます。
r	円の半径を指定します。stroke-width の影響を受けるので、viewBoxに収めるには注意が必要です。
stroke	円周の線の色を指定します。
stroke-width	円周の線の太さを指定します。線の中心を軸に、内側と外側の両方に太さが広がります。

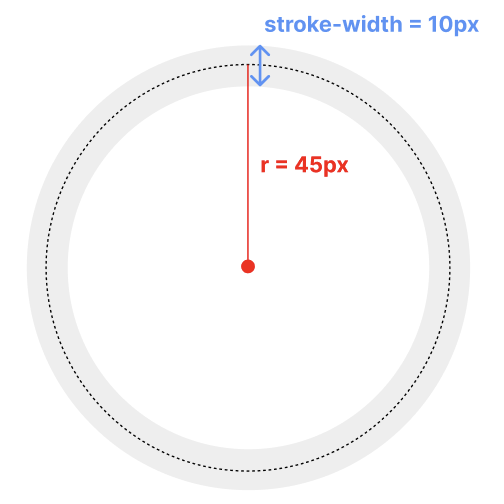

横幅：100px、高さ：100pxの円に、10pxのstrokeを指定した場合、
半径rの値は45pxになります。

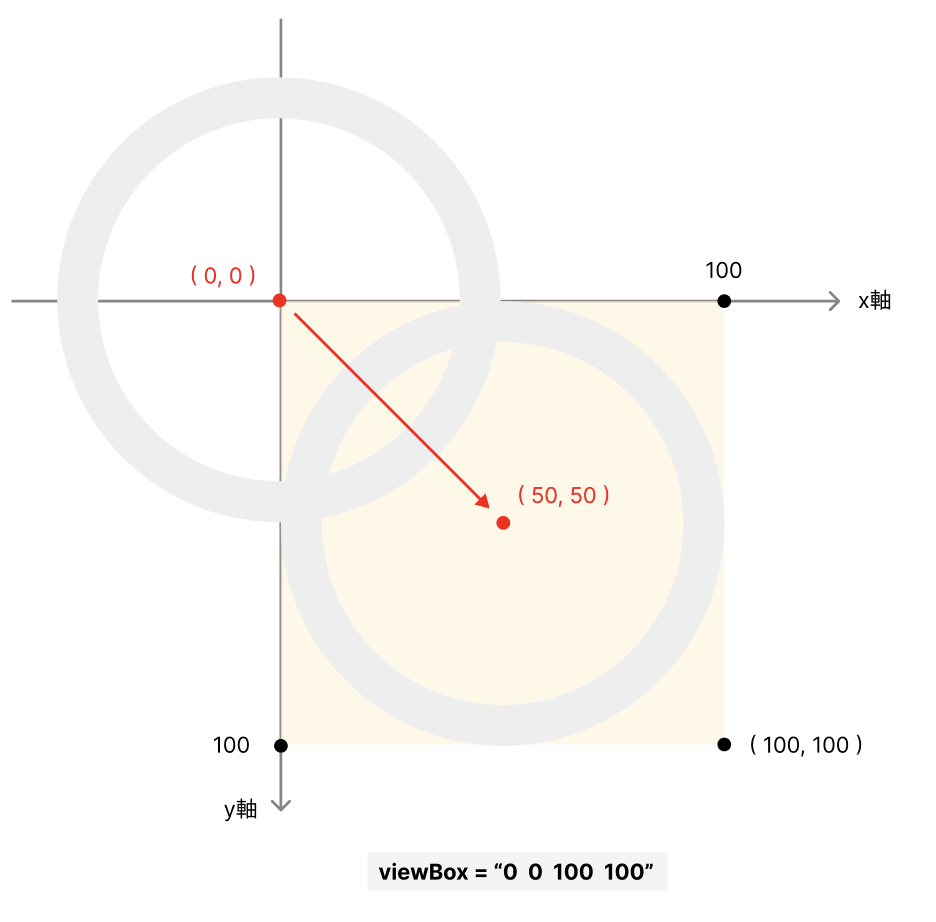

viewBox="0 0 100 100"の中央に円を表示するには、
cx="50" cy="50"と指定する必要があります。

✅ 円形プログレスバーの仕組み

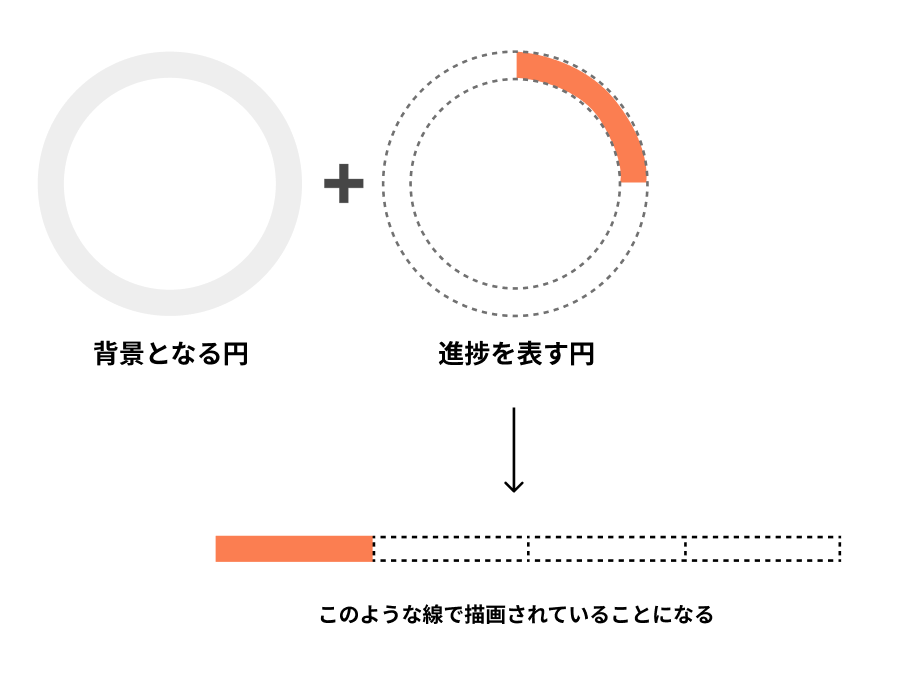

今回作成するプログレスバーは、

• 進捗の背景となる円
• 進捗を表す円

を重ねることで実現できます。

進捗を表す円は、12時の位置から線が時計回りに描画される場合
進捗率25%の時は、最初の4分の1だけ色がついた線で描画されていることになります。

このように円周の一部だけに色をつけるには、

• stroke-dasharray
• stroke-dashoffset

を使って、円周を破線で表すことで実現できます。

属性	説明
stroke-dasharray	線の長さと空白の長さを指定し、破線のパターンを定義します。
stroke-dashoffset	破線をどの位置から見せるかを指定します。

💡値の求め方

半径45px、進捗率25%の場合を例に求め方を説明します。

①円周の長さを求める

• 半径が45pxなので、直径は90px
• 円周率を3.14とすると、円周の長さは 90 × 3.14 = 282.6pxとなります

円周の長さ = 直径 × 円周率（3.14）

②stroke-dasharrayに指定する

求めた円周の長さを、次のようにstroke-dasharrayに指定します。

stroke-dasharray="282.6 282.6"

これは、「282.6pxの実線」と「282.6pxの空白」が1セットになった破線を定義するという意味です。
※破線は実線から始まります。

③stroke-dashoffsetを求める

進捗率25%を表現するには、円の最初の1/4だけ実線を表示し、それ以外は空白にする必要があります。
そのためには、実線部分の開始位置を、75%分ずらして見せる必要があります。

計算式：282.6 ÷ 4 × 3 = 211.95px

これをstroke-dashoffsetに指定します。

stroke-dashoffset="211.95"

⚠️注意点：circleタグの描画開始位置は3時の方向

SVGの<circle>は、デフォルトでは 3時の方向（右側）から描画が始まります。
進捗の開始を 12時方向（上） にしたい場合は、CSSで円を -90度回転させる必要があります。

それらを考慮すると、ソースコードは以下のようになります。

html

<svg viewBox="0 0 100 100" width="100" height="100" fill="none">
    <!-- 背景となる円 -->
    <circle cx="50" cy="50" r="45" stroke="lightgray" stroke-width="10" />
    <!-- 進捗を表す円 -->
    <circle cx="50" cy="50" r="45" stroke="#FB7E51" stroke-width="10" stroke-dasharray="282.6 282.6" stroke-dashoffset="211.95" class="progressCircle" />
</svg>

<style>
.progressCircle {
    position: relative;
    transform-origin: 50% 50%;
    transform: rotate(-90deg);
}
</style>

表示結果

このように、stroke-dasharrayで破線を定義し、その破線をstroke-dashoffsetでどの位置から見せるかを指定することで、進捗率を表現することができます。

その他の進捗率はstroke-dashoffsetの値を変更することによって、任意の進捗率を表現することができます。

進捗率50%の場合

進捗率が50%の場合は、円の半分だけ実線で表示されるようにします。
円周の50%分をstroke-dashoffsetに指定します。

計算式：282.6 × 0.5 = 141.3px

進捗率75%の場合

進捗率が70%の場合は、円の4分の3だけ実線で表示されるようにします。
円周の25%分をstroke-dashoffsetに指定します。

計算式：282.6 × 0.25 = 84.78px

html

<!-- 進捗50% -->
<svg viewBox="0 0 100 100" width="100" height="100" fill="none">
    <circle cx="50" cy="50" r="45" stroke="lightgray" stroke-width="10" />
    <circle cx="50" cy="50" r="45" stroke="#FFE369" stroke-width="10" stroke-dasharray="282.6 282.6" stroke-dashoffset="141.3" class="progressCircle" />
</svg>

<!-- 進捗75% -->
<svg viewBox="0 0 100 100" width="100" height="100" fill="none">
    <circle cx="50" cy="50" r="45" stroke="lightgray" stroke-width="10" />
    <circle cx="50" cy="50" r="45" stroke="#7AEAD6" stroke-width="10" stroke-dasharray="282.6 282.6" stroke-dashoffset="70.65" class="progressCircle" />
</svg>

<style>
.progressCircle {
    position: relative;
    transform-origin: 50% 50%;
    transform: rotate(-90deg);
}
</style>

表示結果

まとめ

本記事では、SVGの基本構造を理解しながら、SVGとCSSで円形プログレスバーを表現する方法を解説しました。

ポイントを以下にまとめます：

<circle>で円を重ねる

• 進捗の背景となる円
• 進捗を表す円

背景が不要な場合、1つの円でも表現できます

進捗はstroke-dasharrayとstroke-dashoffsetで表現する

• 円周の長さをstroke-dasharrayに指定することで、円周の長さ分の実線と空白が繰り返される破線を定義する
• stroke-dashoffsetにどの位置から破線を見せるのか指定することで、任意の進捗率を表現できる

<ciecle>はデフォルトで3時の位置から描画される点に注意

• 12時の位置から描画されるようにするには、<svg>や<circle>を-90度回転させ表示させる必要がある
