【Abaqus】使い方講座その3「3点曲げ 方法2」

Last updated at Posted at 2022-08-28

はじめに

使い方講座その3です。
他の回は以下のサイトにまとめています。
https://qiita.com/yuki_2020/items/d613eedb149cbbd16ce8#%E4%BD%BF%E3%81%84%E6%96%B9%E8%AC%9B%E5%BA%A7%E9%80%A3%E8%BC%89

今回は以下の動画を紹介したいと思います。
内容としては、鉄の板を剛体の円柱状圧子で3点曲げした後、板が戻る力で圧子がジャンプする解析です。
異なるサーフェス間の接触(Standard)や、金属塑性の使い方が学べます。

なお、動画は13:48あたりでジョブがうまくいかずに色々直したりしていますので、それを最初から修正して解説していきます。
また、student editionようにメッシュを粗く作成した結果、うまく解析できませんでしたが、ご了承ください。

学べる事

前提知識

以下のサイトの「線形解析」は暗記してください。

こちらの「回路基板の落下解析」はアセンブリでパートを移動したり、参照点を使用したりする際に参考になります。

「使い方講座その2」のプレート作成と配置用の線の追加、圧子のパート作成とシェルへの変換、については深く説明しないので、以下の記事を先に読んでください。
また、全体的な順番はあまり変わりません。

パート

プレート

サイズはどうでもいいですが、今回は200x5x20で作成
3次元 変形体 ソリッド 押し出し
で作成しました。

押し出したら両端から20の位置に一周線を引きます。

やり方は
https://qiita.com/yuki_2020/items/126c484d36901203cb71#%E7%B7%9A%E3%81%AE%E4%BD%9C%E6%88%90
こちらに書いている方法と同じです。

出来上がりがこちら
image (1).jpg

圧子

2:46~
ただし14:15あたりで修正

今回は、離散化剛体を選択

半径15奥行き20の円柱を作成します。

押し出したらソリッドからシェルに変換します。
(この動画では圧子の断面を表示していませんが、変換できます。)

最後に参照点を今回は手前の円の中心に追加

詳しいやり方は
https://qiita.com/yuki_2020/items/126c484d36901203cb71#%E5%9C%A7%E5%AD%90
こちらです。

出来上がったものがこちら
image (2).jpg

4

特性

3:30~

密度

今回は、密度を定義します。
密度は、「一般」→「密度」から使用できます。
image (3).jpg

今回は鉄を使用するため、「質量密度」を78e-9としています。
(鉄の密度は、7.874 g/cm³ = 7.874e-3 g/mm³ = 7.874e-9 ton/mm³
なので7.8e-9の間違いではないかなと思いますが)
image (4).jpg

なお、なお、今回は寸法をmmで入力しているため、質量密度の単位はton/mm³として入力しています。
詳しくはこちら

弾性

さらに、「機械的」→「弾性」→「弾性」を選択し

ヤング率が210e3、ポワソン比は0.33にします。
鉄の剛性は210GPaですが、今回は寸法をmmで入力しているため、剛性の単位はMPaとして入力しています。
image (5).jpg

塑性

今回は、さらに塑性も考慮していきます。
「機械的」→「塑性」→「金属塑性」を選択

image (6).jpg

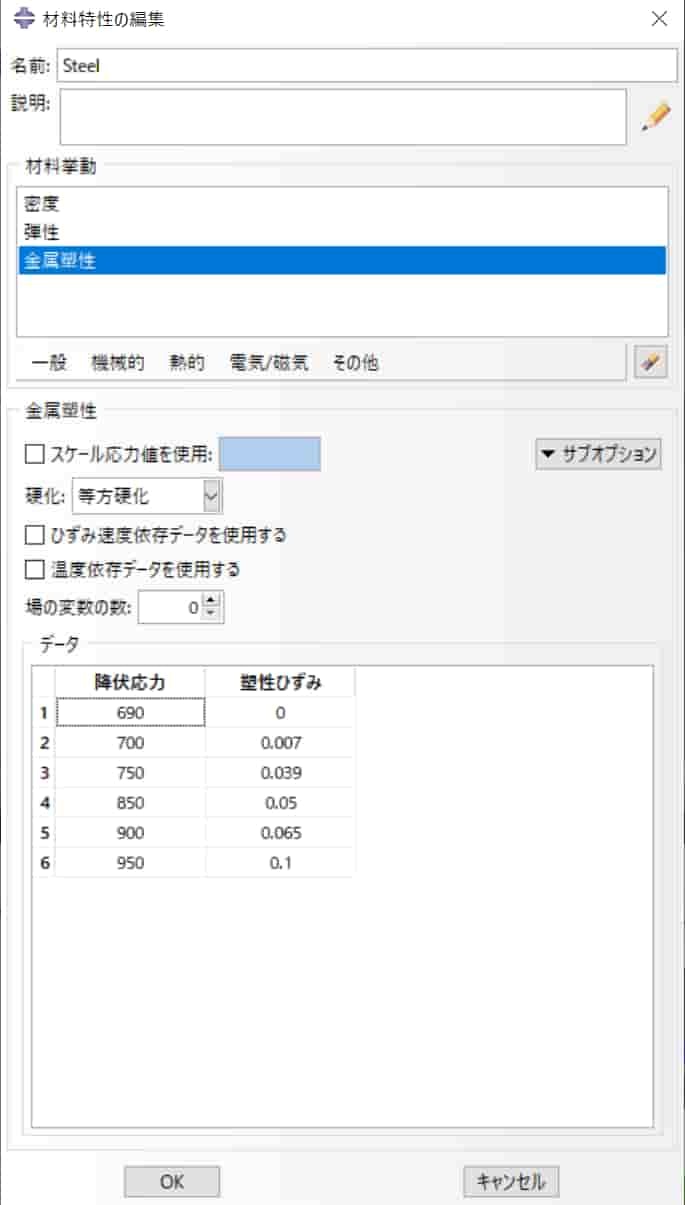

降伏応力と塑性ひずみ以外は触りません。
image (7).jpg

1マスずつ書くのは面倒なので以下を全部コピーして、降伏応力の下のマスにペーストすると、全部入力されます。

690	0
700	0.007
750	0.039
850	0.05
900	0.065
950	0.1
990	0.3

その後「要素特性の作成」ではソリッドの均質を選択して先ほどのスチールを割り当て、
image (1).jpg

その後「要素特性割り当ての編集」でプレート全体をドラッグアンドドロップの四角い枠で囲って進めば完了です。
緑色になるはずです。

圧子は剛体なので特に特性はいじりません。

アセンブリの作成

6:00~

今回はディペンデントを選択
というのも、圧子を3つ使用するため、メッシュを1回で切れるようにするため。

こちらを参考に、圧子を中心と端に移動させる。
https://qiita.com/yuki_2020/items/126c484d36901203cb71#%E3%82%A2%E3%82%BB%E3%83%B3%E3%83%96%E3%83%AA%E3%81%AE%E4%BD%9C%E6%88%90

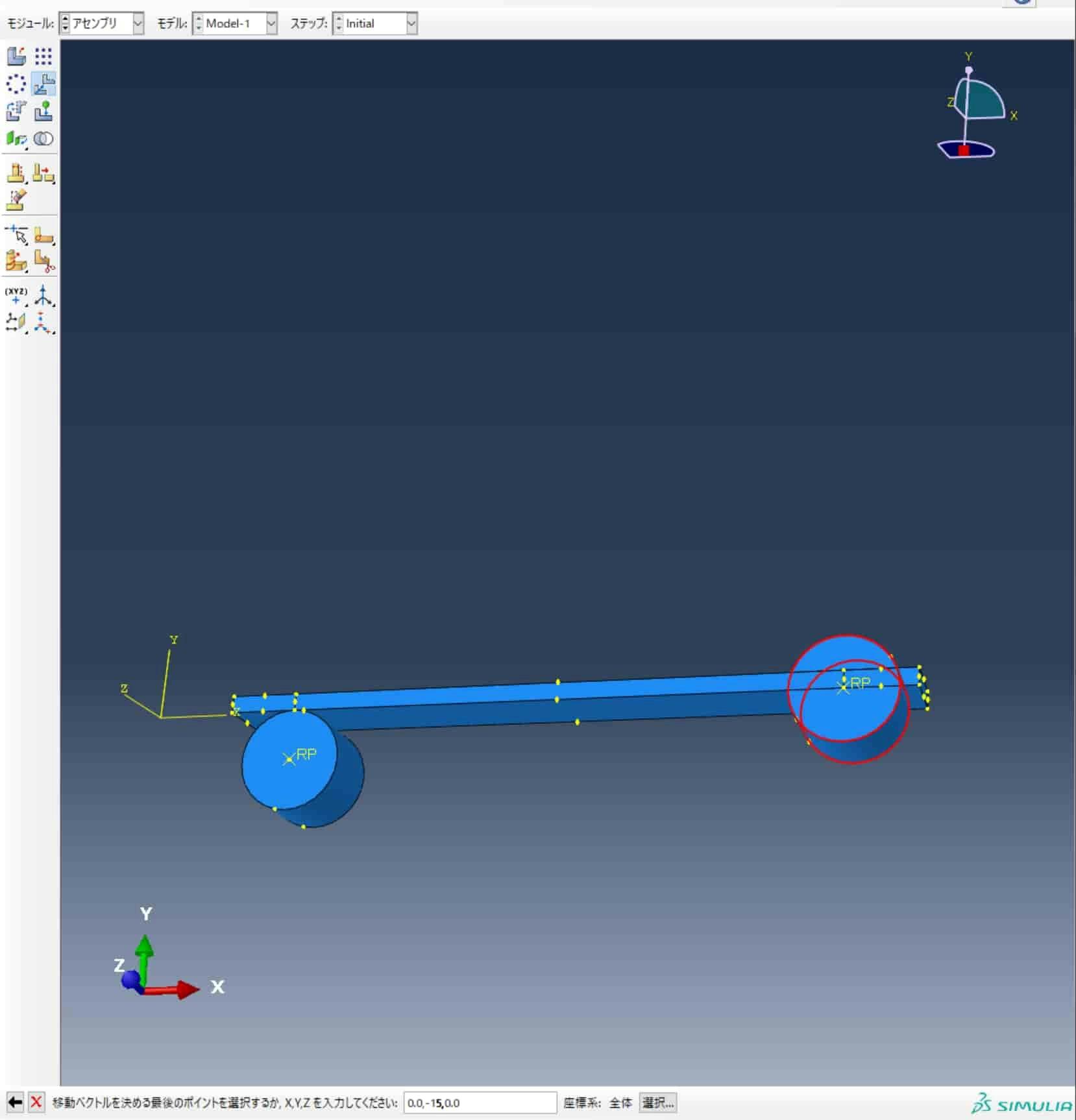

なお、今回の円柱はいい位置に黄色い点が出ず、簡単に移動できないことがあるので、動画では一度円柱を回転させて黄色い点が上になるようにしてから移動させていたほか、私は一度作成した参照点を使用して移動させた後、半径分だけ上下に動かして配置しました。
image (8).jpg

完成がこちら
image (9).jpg

ステップ

7:54~

step1 圧子が下りた状態のステップ

ステップの作成から、「Static, General」を選択
image (2).jpg

続けるを押し、「基本」のタブでNlgeomをオンにする。その他は触らない
image (11).jpg

「インクリメント」のタブでは、
時間増分値を初期値を1→0.1に変更するだけで触らない
image (12).jpg

Step2 圧子の変位拘束を解除するステップ

11:25~
initial荷重をの設定した後に作成しているので順番が前後している

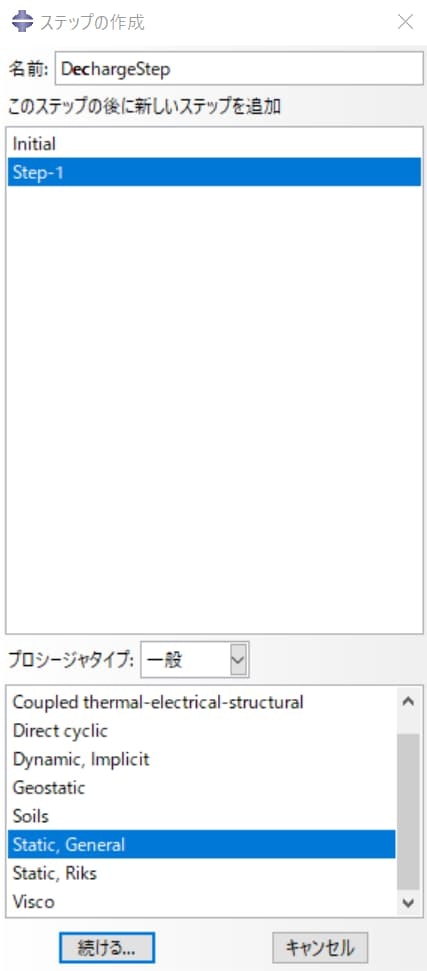

ステップの作成から、先ほど作った「Step-1」の後に作成するように選択し、「Static, General」を選択
image (6).jpg

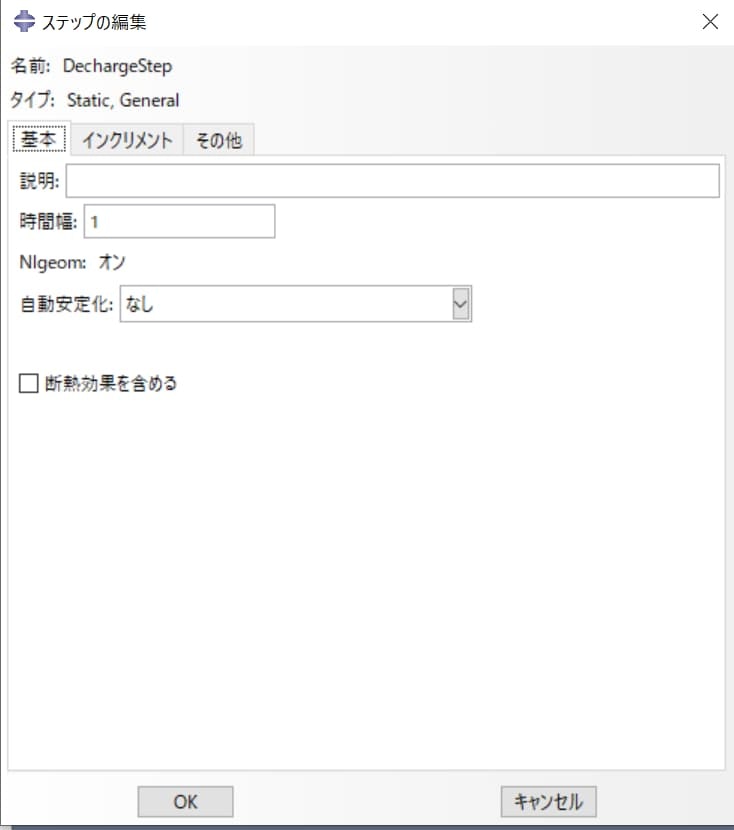

続く「ステップの編集」では特に触らない。
image (7).jpg

image (8).jpg

相互作用

8:28~

相互作用特性の作成

「相互作用特性の作成」から、「接触」を選択
「機械的」→「接触接線方向の挙動」

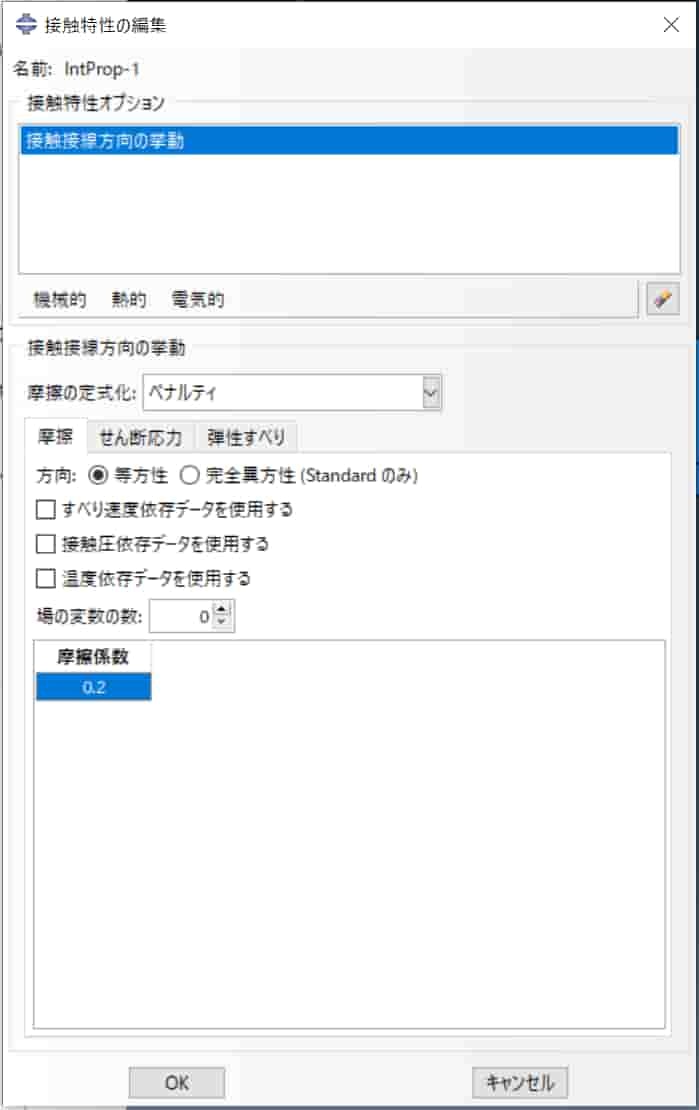

「摩擦の定式化」でペナルティを選択し、摩擦係数は0.2に設定
image (10).jpg

もっと詳しいやり方は
https://qiita.com/yuki_2020/items/126c484d36901203cb71#%E7%9B%B8%E4%BA%92%E4%BD%9C%E7%94%A8%E7%89%B9%E6%80%A7%E3%81%AE%E4%BD%9C%E6%88%90
こちらを参照

相互作用の作成

「相互作用の作成」から、「ステップ」を先ほど作ったstep-1にし「異なるサーフェス間の接触(Standard)」を選択
image (14).jpg

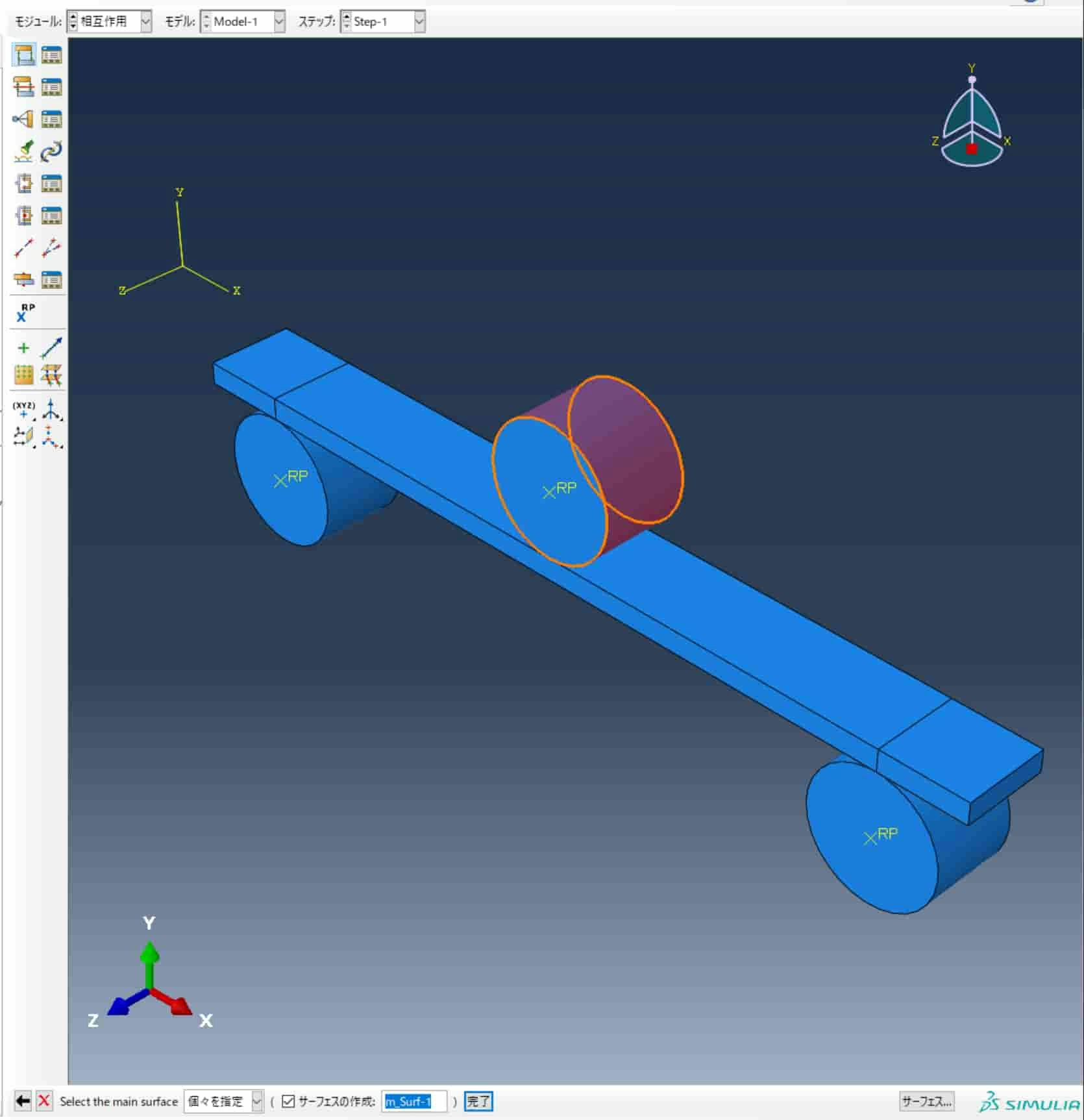

まず接触させる圧子のサーフェスを選択
image (15).jpg

「シェルか内部フェイスのサイドを選択してください」とるので、見えている「ブラウン」を選択(パープルがどこかわからない)
image (16).jpg

「Choose the secondary type」と出るので、「サーフェス」を選択
image (17).jpg

次の画面で、接触先のサーフェスを選択する。
image (18).jpg

すると「相互作用の編集」の画面になるので、特に触らない。
「有限すべり」になっていること、先ほど摩擦を定義した相互作用特性が割り当てられていることを確認する。

同様のことを、下の支点に対してもサーフェスの接触を行う。
ただし、支点の場合はプレート側のサーフェスが分割されているため、shiftを押しながら2か所選択しなければいけないことに注意すること。
image (1).jpg

出来上がりがこちら
image (2).jpg

荷重

10:45~

initial

支点

ステップは「initial」である。

まず支点側を固定する。名前はBC-1
「境界条件の作成」から、「対称/反対称/完全固定」を選択
image (11).jpg

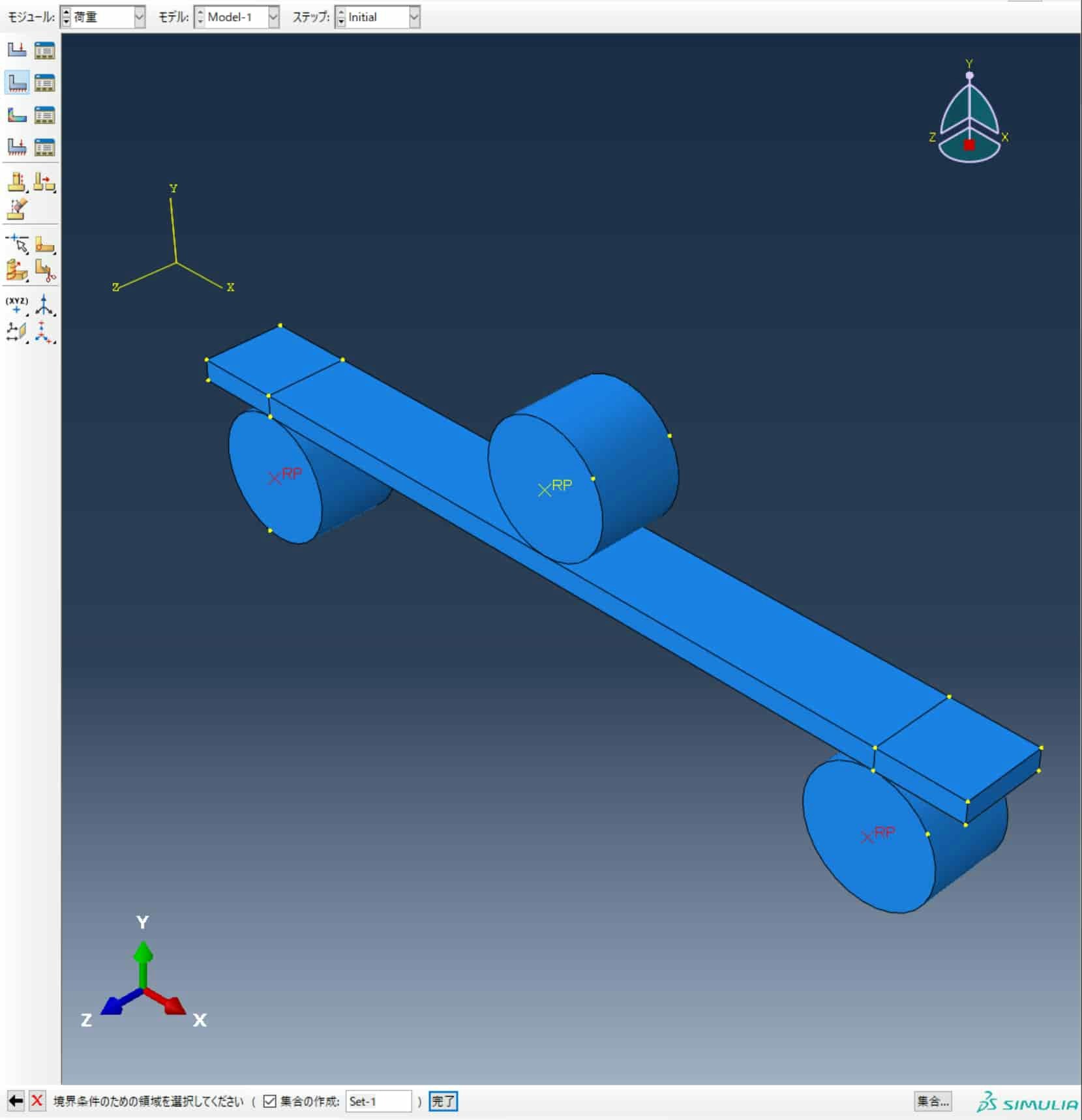

支点にあるPRという参照点を二つとも選択する。
Shiftを押しながらクリックすることで複数選択をすることができる。
image (3).jpg

その後「ENCASTRE」で完全固定する。
image (13).jpg

支点は剛体なので、この一点を完全固定するだけで支点全体を固定することができると思われる。

圧子

ステップは「initial」である。

「変位/回転」を選択
image (14).jpg

今度は圧子側の参照点を選択
image (4).jpg

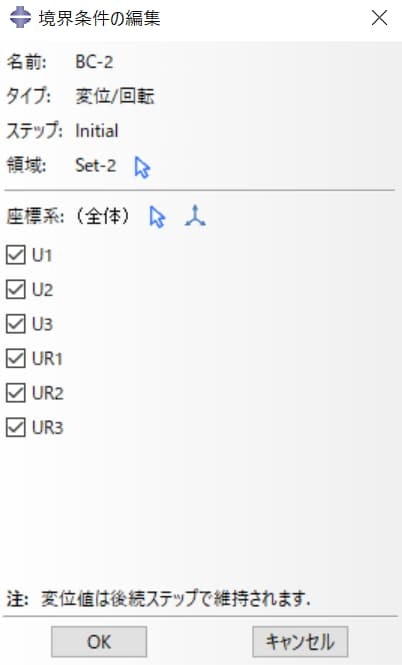

今回は、すべて選択してください。動画では最初U1,U2,U3のみ選択していますが、エラーが出るためすべて選択するように変更しています。(16:00)
image (3).jpg

step1

次に「step-1」で圧子が下りるように変更する。

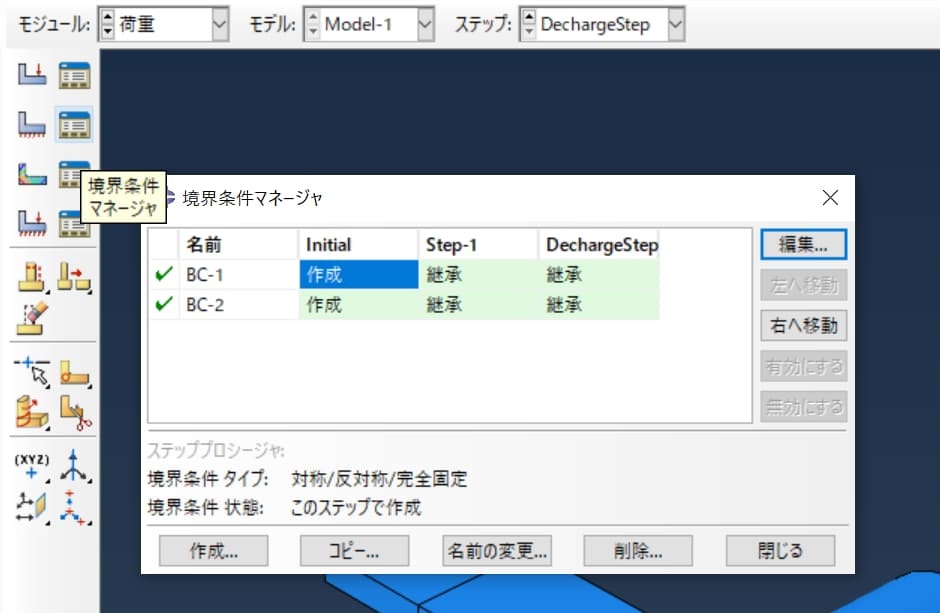

まず「境界条件マネージャ」から先ほど圧子の境界条件を作成した「BC-2」の「Step-1」の「継承」となっている部分を選択して編集する。
image (9).jpg

U2を-20とする。
(動画では-10としているが、変位が少なかったので後に-20に変更している。)
image (4).jpg

step2

次に「step-2」で圧子の変位拘束をなくすように変更する。
まず「境界条件マネージャ」から先ほど圧子の境界条件を作成した「BC-2」の「Step-2(画像ではDechargeStep)」の「継承」となっている部分を選択して編集する。

U2を0とする。
image (6).jpg

以上行うと、以下の画像のようになる。
image (1).jpg

メッシュ

12:30~

メッシュは特に変更点はない
ただし剛体である圧子はデフォルトで「4辺形支配」であり、「離散化剛体要素」である。
image (2).jpg

今回節点数を1000を下回るように粗くメッシュ分割した。

ジョブ

特に変更する点はなし。

結果

失敗です。
もしかしたらメッシュが粗すぎるからかもしれません。

image (5).jpg

最後に

3点曲げの別の解析方法を紹介しました。
うまくいかなかったのが残念ですが、いろいろ学べるところもあると思うので記事にしました。

うまくいった別の方法での解析は以下に記事にしています。
