【AWS】EC2上にOpenVPN を作成してみました

はじめに

AWS上のEC2にOpenVPNサーバーを構築してみました。

事前準備すること

1. OpenVPNクライアントをインストールしておくこと。
   Link: https://openvpn.net/　
   ※本手順はMAC端末にOpenVPNクライアントをインストールしておきました。
2. EC2 OS: Amazon Linux 2
3. セキュリティグループに使うポートはデフォルトのUDP1194を使わず、代わりにUDP23333とTCP443を使う
   1. TCP443: VPN接続用ポート
   2. UDP23333: VPN接続用ポート
   3. UDP1194: 使わない
   4. TCP443: 管理者ログイン用ポート（IP制限する）

ステップ1: EC2用のIAM Roleを作成する

• IAM →ロール→ロールを作成をクリックする

• AWSのサービスをクリックして、ユースケースにEC2を選択する

• AmazonSSMFullAccessを選択した上、次へをクリックする

• ロール名に名前を入力の上、作成する

• ロールが作成されたことを確認することができた

ステップ2: VPCを作成する

• 作成するリソース: VPCなど
• 名前タグの自動生成: vpn-vpc-01
• IPv4 CIDRブロック: 10.0.0.0/16
• IPv6 CIDRブロック: IPv6 CIDRブロックなし
• テナンシー: デフォルト

• AZの数: 2
• Public Subnetの数: 2
• Private Subnetの数: 2
• NAT Gateway: なし
• VPC Endpoint: なし

ステップ3: セキュリティグループを作成する

基本的な詳細

• セキュリティグループ名: ec2-sg
• 説明: ec2-sg
• VPC: 上記ステップ2で作られたVPCを選択する

• インバウンドルール

タイプ	プロトコル	ポート範囲	ソース	説明‐オプション
HTTPS	TCP	443	Anywhere: 0.0.0.0/0	なし
カスタムUDP	UDP	23333	Anywhere: 0.0.0.0/0	なし
カスタムTCP	TCP	943	カスタム: 管理者のIP	なし

• アウトバウンドルール

タイプ	プロトコル	ポート範囲	ソース	説明‐オプション
すべてのトラフィック	すべて	すべて	カスタム: 0.0.0.0/0	なし

ステップ4: EC2を作成する

• EC2→インスタンスを起動をクリックする

• 名前とタグ: vpn-server
• アプリケーションおよびOSイメージ: Amazon Linux 2

• ネットワーク設定
  • VPC: 上記ステップ2で作られたVPCを選択する
  • Subnet: 任意のPublic Subnetを選択する
  • パブリックIPの自動割り当て: 有効化にする
  • セキュリティグループ: 既存のセキュリティグループを選択するをチェック→上記ステップ3で作られたVPCを選択する

• キーペア（ログイン）: デフォルト値のキーペアなしで続行を選択する
  ※ EC2のSSMFullAccessのセッションマネージャー機能を用いてログインするため、キー認証ではキーペアなしで続行を選択する

• 高度なネットワーク設定
  ※ 下記の図のようにデフォルト値のままにする

• ストレージを設定
  ※ 下記の図のようにデフォルト値のままにする
• 高度な詳細
  • IAMインスタンスプロフィール: 上記ステップ1で作られたIAMロールを選択する
    ※ 他の設定は下記の図のようにデフォルト値のままにする

• EC2インスタンスが作成されたことを確認することができた

• セッションマネージャーを使ってインスタンスに接続する

ステップ5: EC2上にOpenVPNをインストールする

• Rootユーザに切り替える

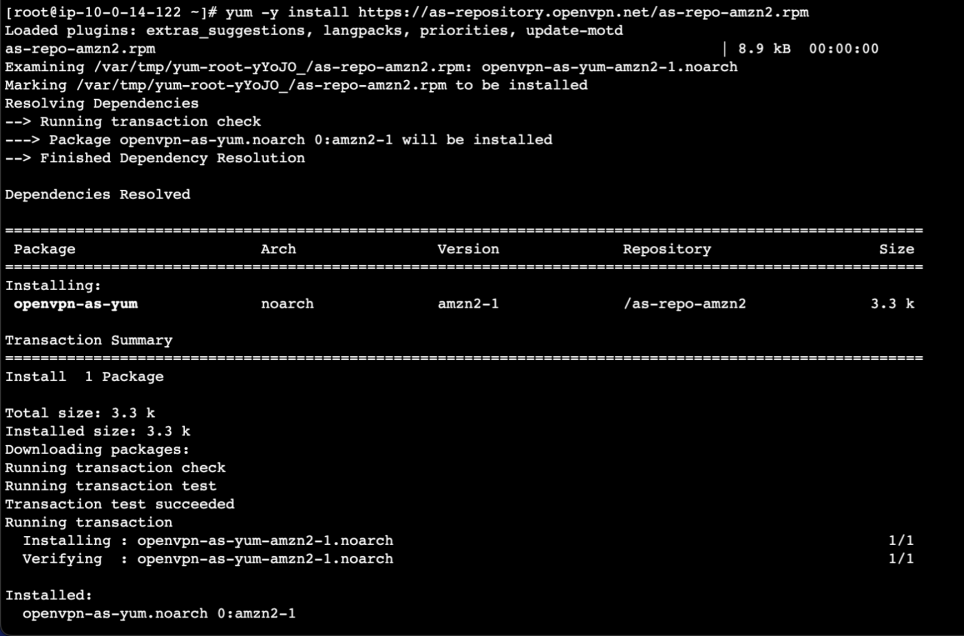

• openvpn-asをダウンロードする。下記のコマンドを実行する

yum -y install https://as-repository.openvpn.net/as-repo-amzn2.rpm

• openvpn-asをインストールする。下記のコマンドを実行する

yum -y install openvpn-as

• 下記のような実行結果が出力されたことを確認する

++++++++++++++++++++++++++++++++++++++++++++++
Access Server 2.12.1 has been successfully installed in /usr/local/openvpn_as
Configuration log file has been written to /usr/local/openvpn_as/init.log


Access Server Web UIs are available here:
Admin  UI: https://10.0.14.122:943/admin


Client UI: https://10.0.14.122:943/
To login please use the "openvpn" account with "xxxxxx" password.
(password can be changed on Admin UI)
+++++++++++++++++++++++++++++++++++++++++++++++

• 接続確認をするため、EC2のPubic IPを用いて、上記ログ内のPrivate IPに置換する。例:
  • As-Is: https://10.0.14.122:943/admin
  • To-Be: https://3.233.237.237/admin
    ※Public IPに置換する
    ※Public IPの確認方法は下記の図のようにインスタンスのコンソール画面を確認してください。

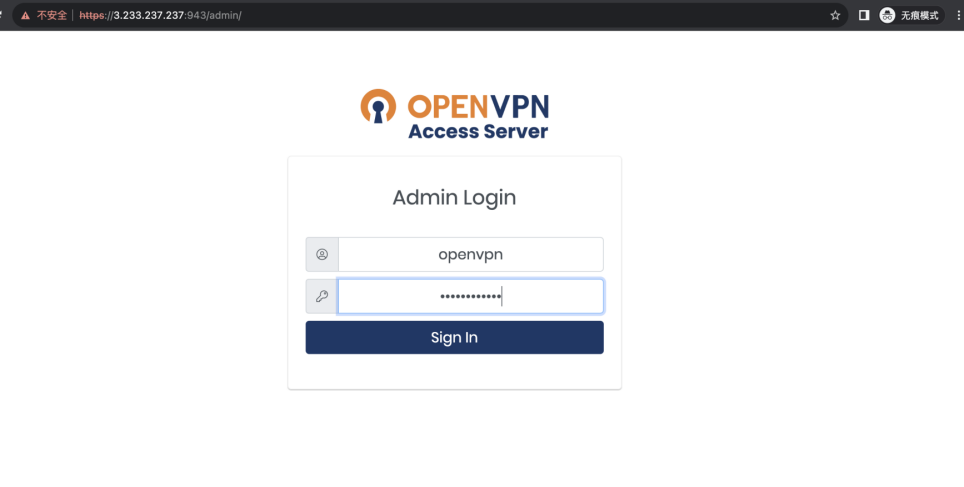

• 上記のリンクをアクセスし、ユーザー名とPWを入力の上、サインインしてください

• Configuration→Network Settingを開き、下記のように設定を変更する
  • Hostname or IP Address: EC2のパブリックIPを入力する
  • Number of UDP daemons: 1
  • UDP Port number: 23333
    ※その他の設定は変更なし

• User Management→User Permissionsを開き、下記のようにユーザーを追加する
  ※Allow Auto-loginにチェックを入れる

ステップ6: OpenVPNのクライアント側の接続を確認する

• URLにEC2のPublic IPを入力の上、NEXTを押下する

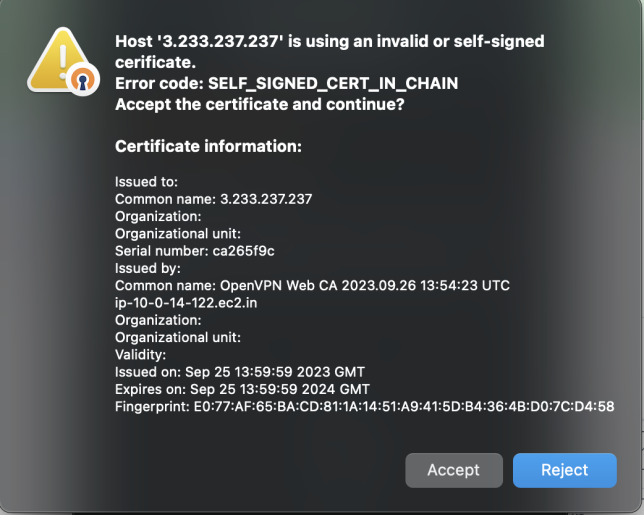

• 以下のような画面が表示されれば、Acceptを押下する

• UsernameとPasswordに自分が設定したものを入力する
• Import autologin profileにチェックを入れる
• Importを押下する

• 下記の図のようにCONNECTEDが表示されれば、接続成功
