CloudFormationでLambdaの自動デプロイ環境を構築する

More than 1 year has passed since last update.

はじめに

近年CI/CDの重要性が各所で叫ばれています。AWS Lambdaを用いたサービスを開発する際にも、例えばGitHubにプッシュしたコードが自動でLambdaへデプロイされればCI/CDの実現に繋がります。本記事ではAWSのCloudFormationとCodePipelineを用いて、GitHubからLambda(+DynamoDB)までの自動デプロイ環境の構築方法を紹介します。

以下の記事にてコンソールからCodePipelineを設定する方法が解説されています。本記事ではCodePipeline自体もCloudFormationで作成する方法をご紹介します。

CodePipeLineを使ってLambdaへの自動デプロイ - Qiita
LambdaをCodePipeline(CodeCommit→CodeBuild→CloudFormation)でCDする方法 - Qiita

関連するコンポーネントの説明

GitHub

GitHub自体の説明は他に任せます。今回はGitHub上でコードを管理し、そのリポジトリへのプッシュをトリガーに自動デプロイされる環境を構築します。devブランチはdev環境へ、masterブランチはprod環境へデプロイされるようにします。

CodePipeline

環境の構築やテスト、デプロイを自動で実行するマネージドサービスです。今回はコードを取得するSourceフェーズ、ビルドを行うBuildフェーズ、デプロイを行うDeployフェーズを利用します。デプロイにはソースコードだけではなくLambdaやDynamoDBなどのインフラに関する情報も必要ですので、ここには後述するCloudFormationを利用します。

またCodePipelineではデプロイするためのファイルやバイナリをアップロードするS3や、各種AWSリソースを操作するためのIAMも定義する必要があります。これらはすべてCloudFormationのテンプレートに記載します。

CloudFormation

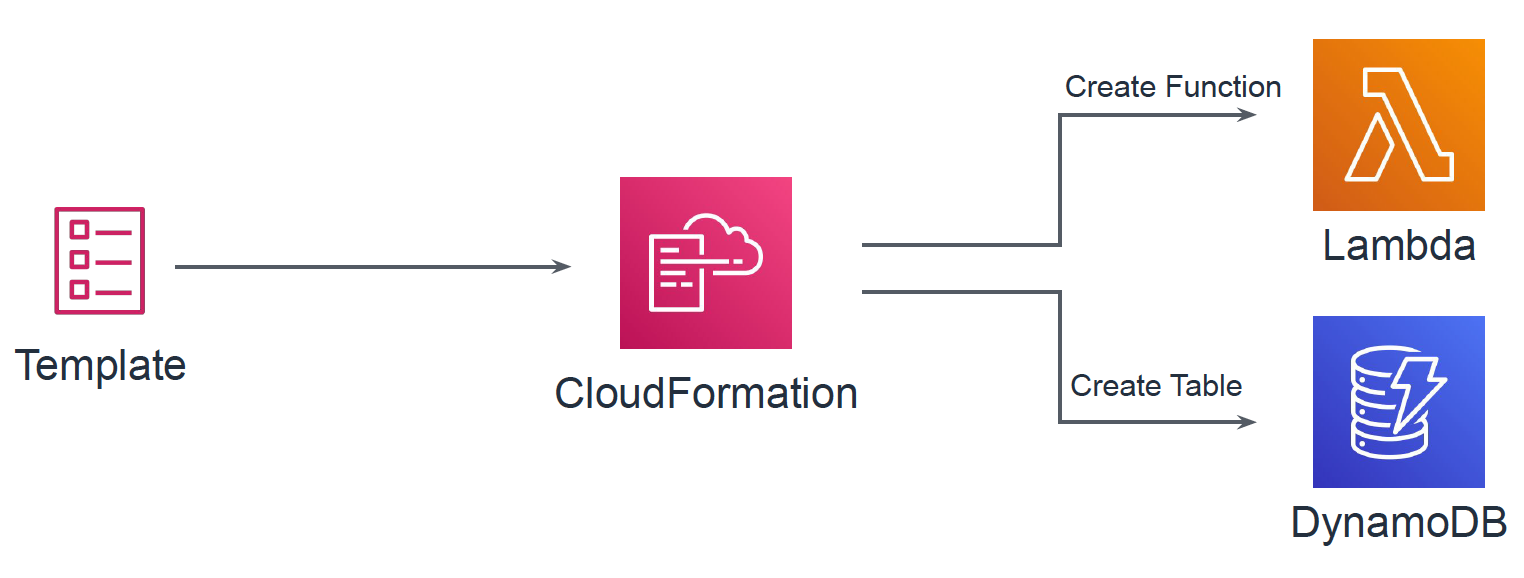

AWSのリソースをテンプレートと呼ばれるテキストで定義し、構築や更新ができるサービスです。AWSリソースをCLIやWebコンソールから手動で構築・更新を繰り返していると、気づいたら「今どんな設定がされているかわからない」「同じ環境を再現できない」「リソース同士の依存関係がわからない」などの問題が生じます。関連するリソース群をまとめてテンプレートとして保存しておくことでCloudFormation経由で簡単に全リソースをデプロイすることができます。さらにテンプレートはJSONまたはYAML形式であるため、ソースコードと同じようにGitなどで差分管理することも可能です。

また紛らわしいのですが、上記のCodePipelineもAWSリソースであり、CloudFormationテンプレートで定義可能です。以下ではCodePipelineのテンプレートとLambda+DynamoDBの2つのテンプレートを準備します。またLambda+DynamoDBのテンプレートはソースコードと同じリポジトリで管理することとします。

構成の概要

パイプラインは以下の流れで動作します。

  1. GitHubをトリガーに処理を開始
  2. GitHubからコードを取得
  3. CodeBuildによりビルド
  4. CloudFormationによりLambda関数やDynamoDBテーブルを作成

各フェーズ間のファイル(アーティファクト)のやりとりにはS3を用います。パイプラインの作成に伴いGitHubリポジトリとの紐付けが行われ、以降はGItHubへpushするだけでLambdaなどがデプロイされる環境が出来上がります。以下の図がパイプライン全体のイメージです。


このパイプラインはWebコンソールからも作成できるのですが、パイプライン作成においても人的ミスや属人化などを防ぐために、CloudFormation経由で作成することとします。CloudFormationテンプレートにはパイプラインの定義だけでなく、アーティファクトの保存先となるS3バケットや、Lambdaなどをデプロイするために必要なIAMロールなども定義します。以下ではtemplate_pipeline.ymlとして記述しています。


パイプラインのDeployフェーズではLambda関数やDynamoDBテーブルをCloudFormationにより作成/更新します。LambdaやDynamoDBをCloudFormationテンプレートで定義しておき、ソースコードと一緒にGitHubにて管理します。以下ではtemplate_deploy.ymlとして記述しています。


構築

ここでは実際に自動デプロイをするための環境構築の準備をします。AWSの設定はすべてCloudFormationで行いますので、そのためのテンプレートファイルの準備をしていきます。

GitHubリポジトリ

GitHubリポジトリにはLambdaへデプロイするコードの他に、Lambda関数やDynamoDBテーブルを定義するテンプレートファイル、パイプラインで参照するパラメータファイルなどを保存しておきます。以下がフォルダ構成です。各ファイルについての説明はファイル準備にて記載します。

/
├── README.md
├── lambda_handler.py        # Lambda関数で動くコード
└── pipeline_settings
    ├── buildspec.yml        # Buildフェーズで動く内容
    ├── param_dev.json       # dev環境用パラメータ
    ├── param_prod.json      # prod環境用パラメータ
    └── template_deploy.yml  # LambdaやDynamoDBを定義するテンプレート

ファイル準備

template_pipeline.yml

template_pipeline.ymlではdev環境用のパイプライン(PipelineDev)とprod環境用のパイプライン(PipelineProd)を定義しています。それ以外にもS3バケットや、各種リソースに割り当てるIAMロールなどを定義しています。

リソース名 概要
ArtifactStoreBucket アーティファクト保存用S3バケット
BuildProject Buildフェーズで行うビルド
PipelineDeployRole Deployフェーズでtemplate_deploy.ymlをデプロイするための権限を定義したIAMロール
PipelineRole パイプライン自体に与えるIAMロール
CodeBuildRole BuildフェーズのCodeBuildに与えるIAMロール
PipelineDev dev環境用のパイプライン
PipelineProd prod環境用のパイプライン

Buildフェーズにおいては、実行する内容をbuildspec.ymlというファイルを参照するようにしています。これはGitHubリポジトリに含めており、SourceフェーズでダウンロードしたSourceOutputに含まれています。

CloudFormationテンプレートの具体的な書き方については公式ドキュメントに詳細にまとまっています。

template_pipeline.yml
AWSTemplateFormatVersion: 2010-09-09
Description: CloudFormation Template of Pipeline

Parameters:
  Owner:
    Type: String
  Repo:
    Type: String
  OAuthToken:
    Type: String
    NoEcho: true
  ModuleName:
    Type: String
  DevModuleStackName:
    Type: String
  ProdModuleStackName:
    Type: String
  TemplateFilePath:
    Type: String
    Default: template_deploy.yml
  PackagedTemplateFilePath:
    Type: String
    Default: packaged.yml
  DevDeployParamFile:
    Type: String
    Default: param_dev.json
  ProdDeployParamFile:
    Type: String
    Default: param_prod.json
  DevBranch:
    Type: String
    Default: dev
  ProdBranch:
    Type: String
    Default: master
  BuildSpec:
    Type: String
    Default: pipeline_settings/buildspec.yml

Resources:
  ArtifactStoreBucket:
    Type: AWS::S3::Bucket

  BuildProject:
    Type: AWS::CodeBuild::Project
    Properties:
      Name: !Ref ModuleName
      ServiceRole: !GetAtt CodeBuildRole.Arn
      Artifacts:
        Type: CODEPIPELINE
      Environment:
        Type: LINUX_CONTAINER
        ComputeType: BUILD_GENERAL1_SMALL
        Image: aws/codebuild/ubuntu-base:14.04
        EnvironmentVariables:
          - Name: PACKAGED_TEMPLATE_FILE_PATH
            Value: !Ref PackagedTemplateFilePath
          - Name: S3_BUCKET
            Value: !Ref ArtifactStoreBucket
      Source:
        Type: CODEPIPELINE
        BuildSpec: !Ref BuildSpec

  PipelineDeployRole:
    Type: AWS::IAM::Role
    Properties:
      AssumeRolePolicyDocument:
        Version: 2012-10-17
        Statement:
          - Effect: Allow
            Action: sts:AssumeRole
            Principal:
              Service: cloudformation.amazonaws.com
      Path: /
      Policies:
        - PolicyName: !Sub ${ModuleName}DeployPolicy
          PolicyDocument:
            Version: 2012-10-17
            Statement:
              - Effect: Allow
                Action:
                  - dynamodb:*
                Resource: !Sub arn:aws:dynamodb:${AWS::Region}:${AWS::AccountId}:table/*
              - Effect: Allow
                Action:
                  - lambda:*
                Resource: !Sub arn:aws:lambda:${AWS::Region}:${AWS::AccountId}:function:*
              - Effect: Allow
                Action:
                  - iam:CreateRole
                  - iam:DeleteRole
                  - iam:GetRole
                  - iam:PassRole
                  - iam:DeleteRolePolicy
                  - iam:PutRolePolicy
                  - iam:GetRolePolicy
                Resource: !Sub arn:aws:iam::${AWS::AccountId}:role/*
              - Effect: Allow
                Action: s3:GetObject
                Resource:
                  - !Sub arn:aws:s3:::${ArtifactStoreBucket}
                  - !Sub arn:aws:s3:::${ArtifactStoreBucket}/*

  PipelineRole:
    Type: AWS::IAM::Role
    Properties:
      AssumeRolePolicyDocument:
        Version: 2012-10-17
        Statement:
          - Action: sts:AssumeRole
            Effect: Allow
            Principal:
              Service: codepipeline.amazonaws.com
      Path: /
      Policies:
        - PolicyName: CodePipelineAccess
          PolicyDocument:
            Version: 2012-10-17
            Statement:
              - Sid: S3GetObject
                Effect: Allow
                Action: s3:*
                Resource:
                  - !Sub arn:aws:s3:::${ArtifactStoreBucket}
                  - !Sub arn:aws:s3:::${ArtifactStoreBucket}/*
              - Sid: S3PutObject
                Effect: Allow
                Action: s3:*
                Resource:
                  - !Sub arn:aws:s3:::${ArtifactStoreBucket}
                  - !Sub arn:aws:s3:::${ArtifactStoreBucket}/*
              - Sid: CodeBuildStartBuild
                Effect: Allow
                Action:
                  - codebuild:StartBuild
                  - codebuild:BatchGetBuilds
                Resource: !Sub arn:aws:codebuild:${AWS::Region}:${AWS::AccountId}:project/${ModuleName}
              - Sid: CFnActions
                Effect: Allow
                Action:
                  - cloudformation:DescribeStacks
                  - cloudformation:DescribeChangeSet
                  - cloudformation:CreateChangeSet
                  - cloudformation:ExecuteChangeSet
                  - cloudformation:DeleteChangeSet
                Resource:
                  - !Sub arn:aws:cloudformation:${AWS::Region}:${AWS::AccountId}:stack/${DevModuleStackName}/*
                  - !Sub arn:aws:cloudformation:${AWS::Region}:${AWS::AccountId}:stack/${ProdModuleStackName}/*
              - Sid: PassRole
                Effect: Allow
                Action:
                  - iam:PassRole
                Resource: !GetAtt PipelineDeployRole.Arn

  CodeBuildRole:
    Type: AWS::IAM::Role
    Properties:
      AssumeRolePolicyDocument:
        Version: 2012-10-17
        Statement:
          - Action: sts:AssumeRole
            Effect: Allow
            Principal:
              Service: codebuild.amazonaws.com
      Path: /
      Policies:
        - PolicyName: CodeBuildAccess
          PolicyDocument:
            Version: 2012-10-17
            Statement:
              - Sid: CloudWatchLogsAccess
                Effect: Allow
                Action:
                  - logs:CreateLogGroup
                  - logs:CreateLogStream
                  - logs:PutLogEvents
                Resource:
                  - !Sub arn:aws:logs:${AWS::Region}:${AWS::AccountId}:log-group:/aws/codebuild/*
              - Sid: S3Access
                Effect: Allow
                Action:
                  - s3:PutObject
                  - s3:GetObject
                  - s3:GetObjectVersion
                Resource:
                  - !Sub arn:aws:s3:::${ArtifactStoreBucket}
                  - !Sub arn:aws:s3:::${ArtifactStoreBucket}/*
              - Sid: CloudFormationAccess
                Effect: Allow
                Action: cloudformation:ValidateTemplate
                Resource: "*"

  PipelineDev:
    Type: AWS::CodePipeline::Pipeline
    Properties:
      Name: !Sub dev-pipeline-${ModuleName}
      RoleArn: !GetAtt PipelineRole.Arn
      ArtifactStore:
        Type: S3
        Location: !Ref ArtifactStoreBucket
      Stages:
        - Name: Source
          Actions:
            - Name: DownloadSource
              ActionTypeId:
                Category: Source
                Owner: ThirdParty
                Version: 1
                Provider: GitHub
              Configuration:
                Owner: !Ref Owner
                Repo: !Ref Repo
                Branch: !Ref DevBranch
                OAuthToken: !Ref OAuthToken
              OutputArtifacts:
                - Name: SourceOutput
        - Name: Build
          Actions:
            - InputArtifacts:
                - Name: SourceOutput
              Name: Package
              ActionTypeId:
                Category: Build
                Provider: CodeBuild
                Owner: AWS
                Version: 1
              OutputArtifacts:
                - Name: BuildOutput
              Configuration:
                ProjectName: !Ref BuildProject

        - Name: Deploy
          Actions:
            - Name: CreateChangeSet
              ActionTypeId:
                Category: Deploy
                Owner: AWS
                Provider: CloudFormation
                Version: '1'
              InputArtifacts:
                - Name: BuildOutput
              Configuration:
                ActionMode: CHANGE_SET_REPLACE
                RoleArn: !GetAtt PipelineDeployRole.Arn
                StackName: !Ref DevModuleStackName
                ChangeSetName: !Sub ${DevModuleStackName}-changeset
                Capabilities: CAPABILITY_NAMED_IAM
                TemplatePath: !Sub BuildOutput::${PackagedTemplateFilePath}
                TemplateConfiguration: !Sub BuildOutput::${DevDeployParamFile}
              RunOrder: '1'
            - Name: ExecuteChangeSet
              ActionTypeId:
                Category: Deploy
                Owner: AWS
                Provider: CloudFormation
                Version: '1'
              InputArtifacts:
                - Name: BuildOutput
              Configuration:
                ActionMode: CHANGE_SET_EXECUTE
                ChangeSetName: !Sub ${DevModuleStackName}-changeset
                StackName: !Ref DevModuleStackName
              RunOrder: '2'

  PipelineProd:
    Type: AWS::CodePipeline::Pipeline
    Properties:
      Name: !Sub prod-pipeline-${ModuleName}
      RoleArn: !GetAtt PipelineRole.Arn
      ArtifactStore:
        Type: S3
        Location: !Ref ArtifactStoreBucket
      Stages:
        - Name: Source
          Actions:
            - Name: DownloadSource
              ActionTypeId:
                Category: Source
                Owner: ThirdParty
                Version: 1
                Provider: GitHub
              Configuration:
                Owner: !Ref Owner
                Repo: !Ref Repo
                Branch: !Ref ProdBranch
                OAuthToken: !Ref OAuthToken
              OutputArtifacts:
                - Name: SourceOutput
        - Name: Build
          Actions:
            - InputArtifacts:
                - Name: SourceOutput
              Name: Package
              ActionTypeId:
                Category: Build
                Provider: CodeBuild
                Owner: AWS
                Version: 1
              OutputArtifacts:
                - Name: BuildOutput
              Configuration:
                ProjectName: !Ref BuildProject

        - Name: Deploy
          Actions:
            - Name: CreateChangeSet
              ActionTypeId:
                Category: Deploy
                Owner: AWS
                Provider: CloudFormation
                Version: '1'
              InputArtifacts:
                - Name: BuildOutput
              Configuration:
                ActionMode: CHANGE_SET_REPLACE
                RoleArn: !GetAtt PipelineDeployRole.Arn
                StackName: !Ref ProdModuleStackName
                ChangeSetName: !Sub ${ProdModuleStackName}-changeset
                Capabilities: CAPABILITY_NAMED_IAM
                TemplatePath: !Sub BuildOutput::${PackagedTemplateFilePath}
                TemplateConfiguration: !Sub BuildOutput::${ProdDeployParamFile}
              RunOrder: '1'
            - Name: ExecuteChangeSet
              ActionTypeId:
                Category: Deploy
                Owner: AWS
                Provider: CloudFormation
                Version: '1'
              InputArtifacts:
                - Name: BuildOutput
              Configuration:
                ActionMode: CHANGE_SET_EXECUTE
                ChangeSetName: !Sub ${ProdModuleStackName}-changeset
                StackName: !Ref ProdModuleStackName
              RunOrder: '2'

buildspec.yml

パイプラインのBuildフェーズで行う内容を定義します。今回はCloudFormationでpackageコマンドを実施します。ここで参照している環境変数「PACKAGED_TEMPLATE_FILE_PATH」と「S3_BUCKET」はtemplate_pipeline.ymlの中のBuildProjectのEnvironmentVariablesとして定義しているものです。

buildspec.yml
version: 0.2

phases:
  build:
    commands:
      - |
        aws cloudformation package \
          --template-file pipeline_settings/template_deploy.yml \
          --s3-bucket $S3_BUCKET \
          --output-template-file $PACKAGED_TEMPLATE_FILE_PATH

artifacts:
  files:
    - $PACKAGED_TEMPLATE_FILE_PATH
    - pipeline_settings/*
  discard-paths: yes

param_dev.json, param_prod.json

DeployフェーズにてLambda関数などをデプロイする際にtemplate_deploy.ymlを用いますが、それに対して入力するパラメータを定義したものです。デプロイ用のテンプレートを環境ごとに用意してメンテするのは効率的ではないためこうしています。

param_dev.json
{
  "Parameters": {
    "LambdaFunctionName": "TestFunctionDev",
    "LambdaFunctionHandler": "lambda_handler.lambda_handler"
  }
}
param_prod.json
{
  "Parameters": {
    "LambdaFunctionName": "TestFunctionProd",
    "LambdaFunctionHandler": "lambda_handler.lambda_handler"
  }
}

template_deploy.yml

Lambda関数やDynamoDBテーブルを定義します。またそれらに与えるIAMロールなども定義します。Parametersで定義しているパラメータが、template_pipeline.ymlのDeployフェーズのTemplateConfigurationで指定したファイルから読み込まれます(ここでは上記のparam_dev.jsonまたはparam_prod.jsonに相当します)。

template_deploy.yml
AWSTemplateFormatVersion: '2010-09-09'
Description:  Service Infra Build Pipeline

Parameters:
  LambdaFunctionName:
    Type: String
  LambdaFunctionHandler:
    Type: String

Resources:
  LambdaTestFunction:
    Type: AWS::Lambda::Function
    Properties:
      Description: test function
      Environment:
        Variables:
          TABLE_ARN: !GetAtt DynamoDBTestTable.Arn
      FunctionName: !Ref LambdaFunctionName
      Handler: !Ref LambdaFunctionHandler
      MemorySize: 256
      Role: !GetAtt LambdaRole.Arn
      Runtime: python3.6
      Timeout: 10

  DynamoDBTestTable:
    Type: AWS::DynamoDB::Table
    Properties:
      AttributeDefinitions:
      - AttributeName: name
        AttributeType: S
      - AttributeName: key
        AttributeType: S
      - AttributeName: date
        AttributeType: S
      BillingMode: PAY_PER_REQUEST
      GlobalSecondaryIndexes:
        - IndexName: KeyDate
          KeySchema:
          - AttributeName: key
            KeyType: HASH
          - AttributeName: date
            KeyType: RANGE
          Projection:
            ProjectionType: ALL
      KeySchema:
      - AttributeName: name
        KeyType: HASH
      TimeToLiveSpecification:
        AttributeName: expireAt
        Enabled: true

  LambdaRole:
    Type: AWS::IAM::Role
    Properties:
      AssumeRolePolicyDocument:
        Version: "2012-10-17"
        Statement:
          - Effect: "Allow"
            Principal:
              Service:
                - "lambda.amazonaws.com"
            Action: "sts:AssumeRole"

      Policies:
        - PolicyName: !Sub ${LambdaFunctionName}-DynamoDB
          PolicyDocument:
            Version: "2012-10-17"
            Statement:
              - Effect: "Allow"
                Action:
                  - "dynamodb:GetItem"
                  - "dynamodb:Query"
                  - "dynamodb:PutItem"
                  - "dynamodb:UpdateItem"
                Resource: !GetAtt DynamoDBTestTable.Arn
        - PolicyName: !Sub ${LambdaFunctionName}-CloudWatch
          PolicyDocument:
            Version: "2012-10-17"
            Statement:
              - Effect: "Allow"
                Action: "logs:*"
                Resource: "arn:aws:logs:*:*:*"

CodePipelineのデプロイ

ファイルは準備できたので、ここからパイプラインをデプロイします。最初にデプロイするときはcreate-stackコマンドを、更新の際はupdate-stackコマンドを利用します。

パイプラインからGitHubへアクセスが必要なため、リポジトリのオーナーやリポジトリ名を指定します。またプライベートリポジトリの場合は認証が必要ですので、GitHubのPersonal access tokenを取得しておきます(取得方法については公式のヘルプページを参照)。

aws cloudformation create-stack \
    --stack-name auto-deploy-pipeline \
    --template-body file://template_pipeline.yml \
    --capabilities CAPABILITY_IAM CAPABILITY_NAMED_IAM \
    --parameters \
    ParameterKey=OAuthToken,ParameterValue=GitHubPersonalAccessToken \
    ParameterKey=Owner,ParameterValue=GitHubRepoOwnerName \
    ParameterKey=Repo,ParameterValue=GitHubRepoName \
    ParameterKey=ModuleName,ParameterValue=deploy-test-module \
    ParameterKey=DevModuleStackName,ParameterValue=dev-test-module \
    ParameterKey=ProdModuleStackName,ParameterValue=prod-test-module

更新については create-stackupdate-stackにするだけです。

CodePipelineの実行

GitHubのdevブランチにプッシュすることでdevパイプラインが動き、masterブランチにプッシュすることでprodパイプラインが動きます。

まとめ

GitHubからLambdaデプロイまでの自動化を行いました。今回はシンプルな構成にしましたが、CodePipeline, CodeBuildは高機能で、例えばテストの自動化を組み込んだり、予め決めたメールアドレスにデプロイの承認を求めるといったことも実装可能です。このあたりは上記のテンプレートを公式ドキュメントに沿ってカスタマイズしていくことでどんどん実現することが可能です。そのあたりもぜひお試しください。

42
Help us understand the problem. What is going on with this article?
Why not register and get more from Qiita?
  1. We will deliver articles that match you
    By following users and tags, you can catch up information on technical fields that you are interested in as a whole
  2. you can read useful information later efficiently
    By "stocking" the articles you like, you can search right away
ytaka95
株式会社オプティマインドに所属。組合せ最適化、アルゴリズム、インフラに興味あり。
optimind
配送ルート最適化クラウドサービス「Loogia」を提供する、物流×AIのスタートアップです

Comments

No comments
Sign up for free and join this conversation.
Sign Up
If you already have a Qiita account Login
42
Help us understand the problem. What is going on with this article?
