【AWS認定試験対策】VPC、Route53のポイントまとめ

はじめに

AWSの認定試験を受験するにあたって、各AWSのサービスを幅広く理解する必要があったためサービスごとに抑えるべきポイント等をまとめてみました。
今回はVPC、Route53についてです。

※情報は2019年12月31日時点のものになります。ご了承ください。

ちなみにAWS認定試験での勉強方法についてはこちらの記事で紹介しています。

VPC

Amazon VPC(Virtual Private Cloud)とは、AWS上での仮想ネットワーク環境になります。

以下が簡単な特徴になります。

  • 料金は発生しない
  • リージョンごとに作成可能
  • 以下の制限がある
    • リージョンあたりのVPCは5まで(制限緩和で100まで引き上げ可能)
    • VPCあたりのサブネットの数は200まで
    • VPC 当たりの IPv4 CIDR ブロックは5まで(最大50まで引き上げ可能)
    • VPC 当たりの IPv6 CIDR ブロックは1まで
  • IPアドレスの範囲を/16 〜 /28 のブロックサイズでCIDRブロック形式で指定する必要がある (例:10.0.0.0/16)
    • 10.0.0.0 〜 10.255.255.255
    • 172.16.0.0 〜 172.31.255.255
    • 192.168.0.0 〜 192.168.255.255

サブネットについての参考

  • VPCのIPアドレスの範囲でサブネットを作成する
  • サブネットで使用できないホストアドレス
    • .0:ネットワークアドレス
    • .1:VPCの仮想ルーター
    • .2:DNSサービス
    • .3:AWSが予約済み(将来何かに使われる?)
    • .255:ブロードキャストアドレス
  • サブネットはアベイラリティーゾーン単位で作成する

■インターネットゲートウェイ

VPC内のインスタンスとインターネット通信を可能にするもの

■ルートテーブル

VPC内でルーティング設定を行うもの
インターネットゲートウェイへのルーティング設定がされたルートテーブルをアタッチされたサブネットをパブリックサブネット(インターネット通信できるから)

そうでないサブネットをプライベートサブネットという(インターネット通信できないから)

■サブネット内のインスタンスがインターネットに接続するためのステップ

  1. サブネットAを作成する
  2. 作成したサブネットAでインスタンスを起動する
  3. ルートテーブルBを作成する (転送先をインターネットゲートウェイに、宛先を0.0.0.0/0 にする。この設定だとすべてのIPアドレスの宛先がインターネットゲートウェイに転送される)
  4. サブネットAとルートテーブルBを関連付けする。つまり、インターネットゲートウェイをアタッチする

■NACL(Network ACL)

サブネットのインバウンド、アウトバウンドの通信をコントロールをするもの
(セキュリティグループのサブネット版みたいなもの)

  • インバウンドもしくはアウトバウンドの許可、禁止を設定できる
  • デフォルトでは、インバウンドもアウトバウンドもすべて許可された状態

■NATゲートウェイ

プライベートサブネット内のインスタンスがインターネットにアクセスしたい場合、NATゲートウェイをプライベートサブネットに配置してNATゲートウェイ経由でインターネットへアクセスを行う。

具体的には、プライベートサブネットに関連づけられているルートテーブルに「転送先をNATゲートウェイに、宛先を0.0.0.0/0 」などとする。この設定だとすべてのIPアドレスの宛先がNATゲートウェイに転送されNATゲートウェイがその先のルーティングを引き受ける。

※NATゲートウェイはアベイラリティーゾーンごとに作成

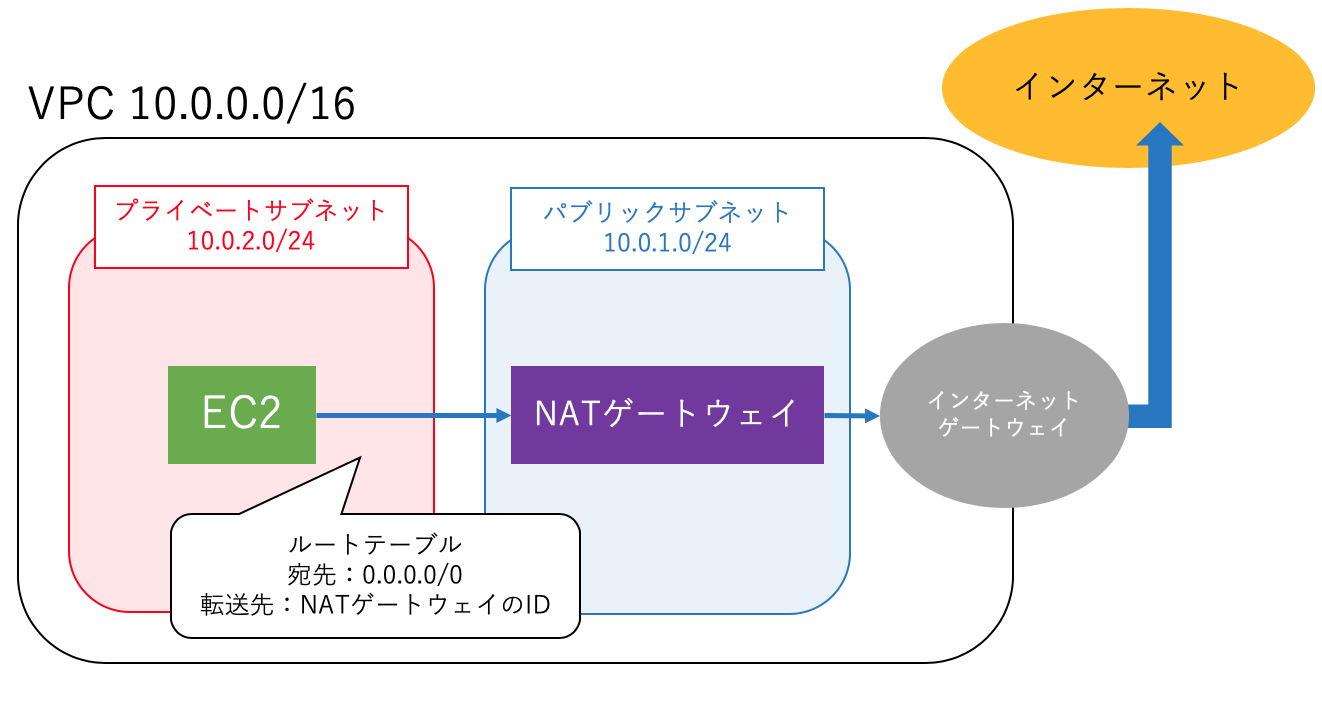

■【頻出】VPCのプライベートサブネット内のインスタンスがインターネットへのアクセスを有効にする手順

10.0.1.0/24がパブリックサブネット、10.0.2.0/24がプライベートサブネットとする

  1. VPCにインターネットゲートウェイをアタッチする
  2. パブリックサブネットのルートテーブルにおいて、通信をインターネットゲートウェイへ接続するように設定する
  3. パブリックサブネットNATゲートウェイ(またはNATインスタンス)を配置する
  4. NATのインスタンスに、グローバルに一意なIPアドレス(IPv4アドレス、IPv6アドレス、Elastic IPアドレスのいずれか)が割り当てる
  5. プライベートサブネットのルートテーブルにおいて「宛先を0.0.0.0/0(すべてのIP)、転送先をNATゲートウェイ」に設定する
  6. ネットワークアクセスコントロール(NACL)とインスタンスのセキュリティグループルールをインスタンス間の通信を許可するように設定する

■VPCエンドポイント

プライベートサブネット内のインスタンスがAWSのAPI(S3など)にアクセスするときにはVPCエンドポイントを利用する。したがって、同一リージョンならばインターネットを経由せずに通信が完結する。

※VPCエンドポイントを追加するとルートテーブルにAWS APIへのルーティング設定が自動で追加される

VPCエンドポイントには2つの種類があり、すべてのAWSサービスをサポートしているわけではない

  • Gateway型 S3、DynamoDB
  • Interface型 EC2、SNS、Cloud Watchなど

■VPCピアリング

異なるVPC間で通信する仕組み

  • 異なるアカウントのVPCでも通信できる
  • 異なるリージョンのVPCでも通信できる

■VPC Flow Logs

VPC内の通信ログをCloudWatchに流す仕組み

■Direct Connect

オンプレ環境とAWSを接続する専用回線

仮想インターフェースと一緒に用いることが多い

  • パブリック仮想インターフェース:S3などのパブリックサービスにアクセス
  • プライベート仮想インターフェース:VPCへのアクセス

■VPNコネクション

オンプレ環境とAWSを接続する手法の一つ。

ハードウェアVPNを使われることが多いがDirect Connctほどは安定しない

■その他 覚えておくといいこと

  • IPv4とIPv6が混在する場合はVPCのデュアルスタックモードを用いる
  • プライベートサブネット内のインスタンスからインターネットへのアウトバウンド接続を行う場合、NAT インスタンス上の送信元/送信先チェック属性を無効にする必要性がある
  • NATゲートウェイはIPv4のみ
  • プライベートサブネットはNATに対してIPv4トラフィックルーティングしていたが、IPv6はルーティングできないので別途Egress-Only インターネットゲートウェイを作って、そこに対してルーティングをする必要がある

Route 53

グローバルに配置されているAWSのDNSサービスになります。

■料金

以下で料金が発生します。

  • ホストゾーンの管理:Route 53 で管理した各ホストゾーンに対する月額料金が発生
  • DNS クエリへの応答:DNS クエリに対する Amazon Route 53 サービスからの応答に対して料金が発生 ただし、クエリの対象がエイリアスAレコードかつ以下の場合は無料
    • Elastic Load Balancing インスタンス
    • CloudFront ディストリビューション
    • AWS Elastic Beanstalk 環境
    • API Gateway
    • VPC エンドポイント
    • Amazon S3 ウェブサイトバケットにマッピング
  • ドメイン名の管理:Route 53 経由で登録された各ドメイン名または Route 53 に転送された各ドメイン名に対して年間料金が発生

■サポートしているDNSレコードタイプ

  • A:アドレスレコード ドメインをIPアドレスにする
  inu-is-kawaii.jp. IN A 192.168.0.1
  www.neko-ha-kami.jp. IN A 192.168.0.1
  • AAAA:IPv6アドレスコード

  • CNAME:正規名レコード
    ドメインを異なるドメインにする

  inu-is-kawaii.jp.jp. IN A 192.168.0.1
  www.neko-ha-kami.jp. IN CNAME neko.jp.
  • MX:メール交換レコード

  • NS:ネームサーバーレコード

  • PTR:ポインターレコード

  • SOA:管理情報の始点レコード

  • SPF:センダーポリシーフレームワーク

  • SRV:サービスロケーター

  • TXT:テキストレコード

  • エイリアスレコード

■ルーティングポリシー

Route 53ではトラフィックルーティングのルーティングポリシーを定めることができます。

  • シンプルルーティングポリシー
    通常のDNSサーバーと同じ挙動

  • 加重ルーティングポリシー
    ルーティングする宛先の重み付けをすることができる

  • レイテンシールーティングポリシー

レイテンシーが最も低いリージョンのリソースにルーティングする

  • フェイルオーバールーティングポリシー
    正常なリソースに対してトラフィックをルーティングする

  • 複数値回答ルーティングポリシー

DNS クエリに対する応答として複数の値 (ウェブサーバーの IP アドレスなど) を返すように設定できる。
また、各リソースが正常であるかどうかも確認し、その結果を返却することもできる

  • 地理的近接性ルーティングポリシー

トラフィックを最も近いアベイラリティーゾーンのリソースにルーティングする(トラフィックフローのみ)

  • 位置情報ルーティングポリシー ユーザーの位置に基づいてトラフィックをルーティングする

■その他 覚えておくといいこと

  • Route53は、ELBやCloudFrontに対して、 ZoneApexレコードをAレコード で指定することができる
