Raspberry Pi 4 + VPNで外出先からカメラ映像をスマホで見る方法

Last updated at Posted at 2025-05-24

必要なもの

  • Mac (初期設定用)
  • USBキーボード (初期設定用)
  • USBマウス (初期設定用)
  • モニター (初期設定用)
  • Raspberry Pi 4 Model B 4GB
  • Raspberry Pi Camera Module V2
  • microSDカード (32GB)
  • スマートフォン

【第1段階】MacでSDカードの準備

1-1. Raspberry Pi Imagerのインストール

Macで作業

  1. Macで https://www.raspberrypi.org/software/ にアクセス
  2. 「Download for macOS」をクリック
  3. ダウンロードした.dmgファイルを開く
  4. Raspberry Pi Imagerをアプリケーションフォルダにドラッグ

1-2. OSの書き込み（重要：Legacy 32-bit版を選択）

Macで作業

  1. microSDカードをMacに挿入
  2. Raspberry Pi Imager**を起動
  3. 「CHOOSE OS」をクリック
  4. 「Raspberry Pi OS (other)」を選択
  5. 「Raspberry Pi OS (Legacy, 32-bit)」を選択
  6. 「CHOOSE STORAGE」 → microSDカードを選択
  7. 「編集」をクリック（10分程度で完了）

一般設定

  • ユーザー名: 任意（例：pi）
  • パスワード: 覚えやすいもの（メモ必須）
  • Wi-Fiネットワーク: 自宅のWi-Fi名
  • Wi-Fiパスワード: 自宅のWi-Fiパスワード
  • 地域設定: Japan

サービス設定

  • SSH有効化: チェック（後でTailscale設定時に便利）
  • VNC有効化: チェック（後でスマホ接続時に便利）

Step 3: 保存して書き込み

  1. 保存をクリック
  2. 書き込みを実行
  3. 完了後、SDカードを取り出す

【第2段階】Raspberry Pi 4の起動と基本設定

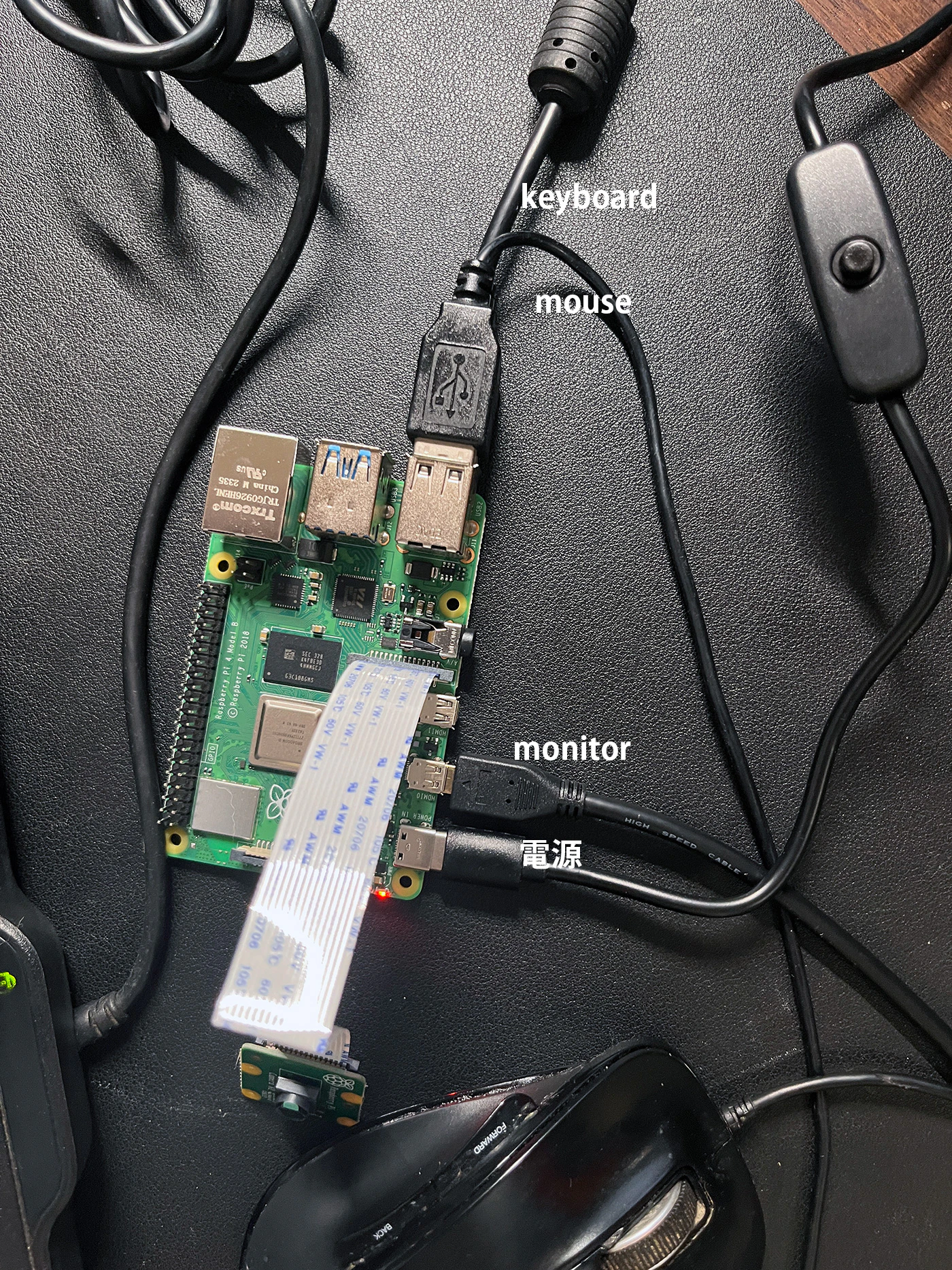

2-1. 機器の接続

Raspberry Piで作業

  1. Camera Module V2をRaspberry Pi 4のカメラポートに接続
  2. SDカードをRaspberry Pi 4に挿入
  3. HDMIケーブルでモニターに接続
  4. キーボード・マウスをUSBポートに接続
  5. 電源アダプターを最後に接続


2-2. 初回起動設定

Raspberry Piのデスクトップで作業

  1. 電源投入後、初期設定ウィザードが開始　
    1. スキップされて夕日の画面になることがある。そしたら第３段階にスキップ
  2. 国/言語: 日本/Japanese選択
  3. Wi-Fi設定: 自宅のWi-Fiネットワークを選択してパスワード入力
  4. ユーザー設定: ユーザー名とパスワードを設定
  5. 更新: 「Update Software」で最新状態にする（15分程度）
  6. 再起動完了後、デスクトップが表示される

【第3段階】Camera Module V2の設定

3-1. カメラの有効化

Raspberry Piのターミナルで作業

  1. Raspberry Piのデスクトップでターミナルを開く（画面左上の黒いアイコン）

  2. Raspberry Piのターミナルで以下を入力してEnter：

    sudo raspi-config

  3. 矢印キーで移動、Enterキーで選択

  4. 「Interface Options」 → 「Legacy Camera」 → 「Yes」

  5. 「OK」 → 「Finish」 → 「Yes」で再起動

3-2. カメラ動作確認

Raspberry Piのターミナルで作業
再起動後、Raspberry Piのターミナルで

vcgencmd get_camera

supported=1 detected=1と表示されればOK

【第4段階】カメラ映像プログラムの準備

4-1. OpenCVのインストール

右上のwifi設定でネット接続できているか確認する

Raspberry Piのターミナルで作業：Raspberry Piのターミナルで以下を順番に実行

sudo apt update


sudo pip3 install opencv-python==4.5.1.48

sudo apt install libatlas3-base

4-2. カメラテストプログラムの作成

Raspberry Piのデスクトップで作業

  1. Raspberry Piのデスクトップでホームフォルダ内で右クリック → 「Create Folder」 → フォルダ名「camera」
  2. cameraフォルダをダブルクリックで開く
  3. フォルダ部分で右クリック → 「Open Terminal Here」

Raspberry Piのターミナルで作業
4. Raspberry Piのターミナルで以下を入力

nano camera_test.py

nanoエディター内で作業
5. nanoエディターで以下のコードをコピー&ペースト

import cv2

cap = cv2.VideoCapture(0)
cap.set(cv2.CAP_PROP_FOURCC, cv2.VideoWriter_fourcc(*'MJPG'))

while True:
    ret, frame = cap.read()
    if not ret:
        break

    cv2.imshow("Camera", frame)
    key = cv2.waitKey(1)

    # Escキーで終了
    if key == 27:
        break

cap.release()
cv2.destroyAllWindows()
  1. Ctrl+X → Y → Enterで保存してnanoエディターを終了

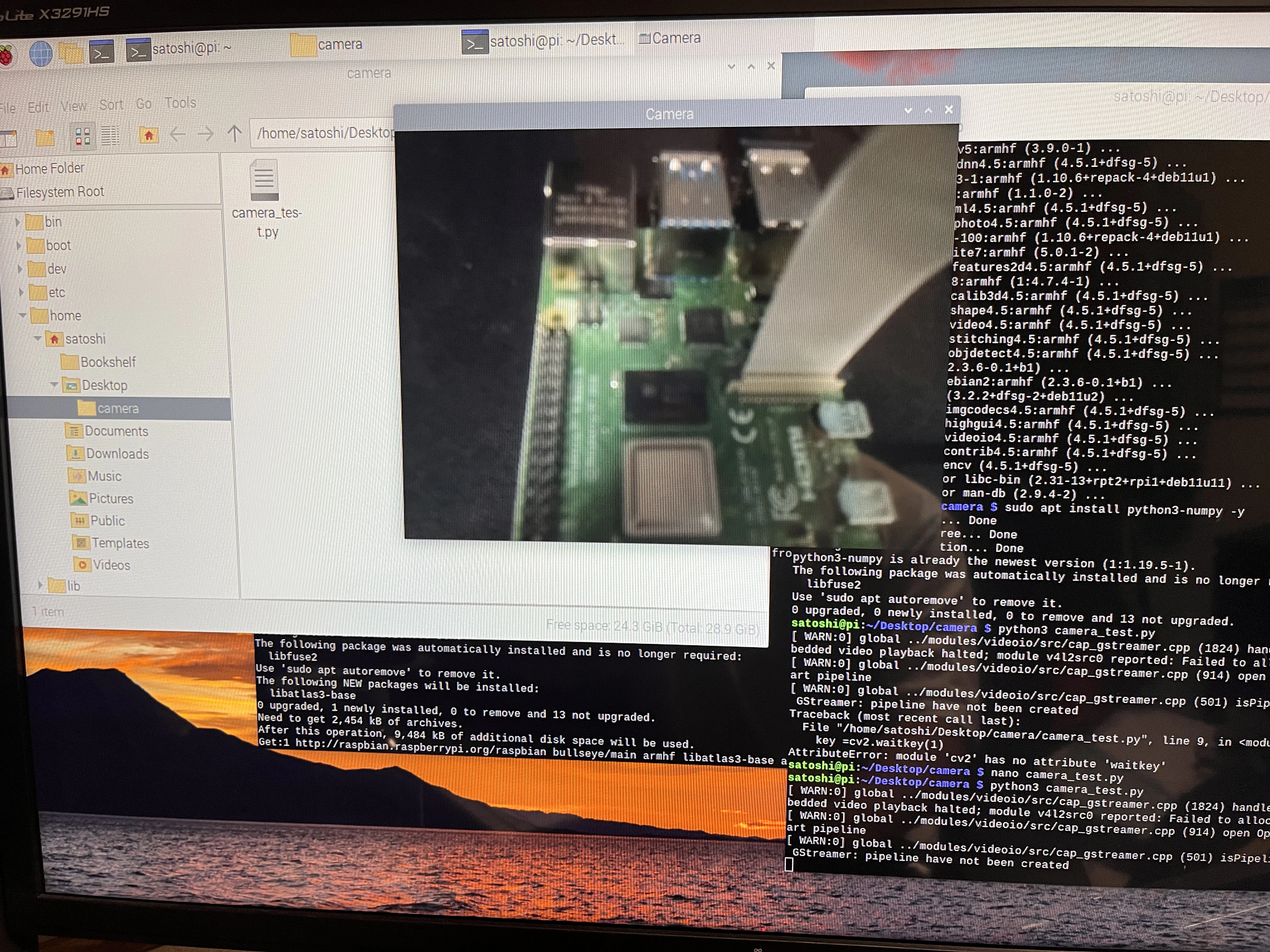

4-3. カメラ映像テスト

Raspberry Piのターミナルで作業：Raspberry Piのターミナルで

python3 camera_test.py
  • カメラ映像ウィンドウが表示されることを確認
  • Escキーで終了


【第5段階】Tailscaleの設定

5-1. Tailscaleアカウント作成

💻 Macで作業

  1. Macで https://tailscale.com にアクセス
  2. *「Get started for free」**をクリック

CleanShot 2025-05-23 at 20.33.53@2x.png

3. Googleアカウントでサインアップ

  1. アカウント作成完了

5-2. Raspberry PiにTailscaleインストール

Raspberry Piのターミナルで作業：Raspberry Piのターミナルで：

curl -fsSL https://tailscale.com/install.sh | sh

sudo tailscale up

5-3. 認証

Raspberry Piのターミナルで作業：

  1. Raspberry Piのターミナル画面に表示されるURL（https://login.tailscale.com/...）をコピー

Macで作業：
2. MacのブラウザでそのURLにアクセス
3. Tailscaleアカウントでログイン
4. 「Authorize」をクリックしてRaspberry Piを承認

5-4. Raspberry PiのIPアドレス確認

Raspberry Piのターミナルで作業：Raspberry Piのターミナルで

tailscale ip -4

表示されたIPアドレス（例：100.64.1.2）をメモ

【第6段階】VNCの設定

6-1. VNCの有効化

Raspberry Piのターミナルで作業：Raspberry Piのターミナルで：

sudo raspi-config
  1. 「Interface Options」 → 「VNC」 → 「Yes」
  2. 「OK」 → 「Finish」

【第7段階】スマホからアクセス

7-1. スマホアプリのインストール

スマートフォンで作業：

  1. Tailscaleアプリをインストール
    • iPhone: App Store「Tailscale」
    • Android: Google Play「Tailscale」
  2. VNC Viewerアプリをインストール
    • iPhone: App Store「VNC Viewer」
    • Android: Google Play「VNC Viewer」

7-2. Tailscale接続

スマートフォンのTailscaleアプリで作業

  1. Tailscaleアプリを開く
  2. 作成したアカウントでログイン
  3. 自動的にRaspberry Piが表示される

7-3. VNC接続設定

スマートフォンのVNC Viewerアプリで作業

iPhone:

  1. App Storeを開く
  2. 「VNC Viewer」で検索
  3. 「RealVNC Ltd」製のアプリをインストール
  4. VNC Viewerアプリを開く
  5. +をタップ
  6. Address: メモしたIPアドレス（例：100.64.1.2）
  7. Name: RaspberryPi
  8. CREATEをタップ

7-4. カメラ映像の確認

スマートフォンのVNC Viewerアプリで作業：

  1. 作成した接続をタップ
  2. ラズパイのユーザー名・パスワードを入力

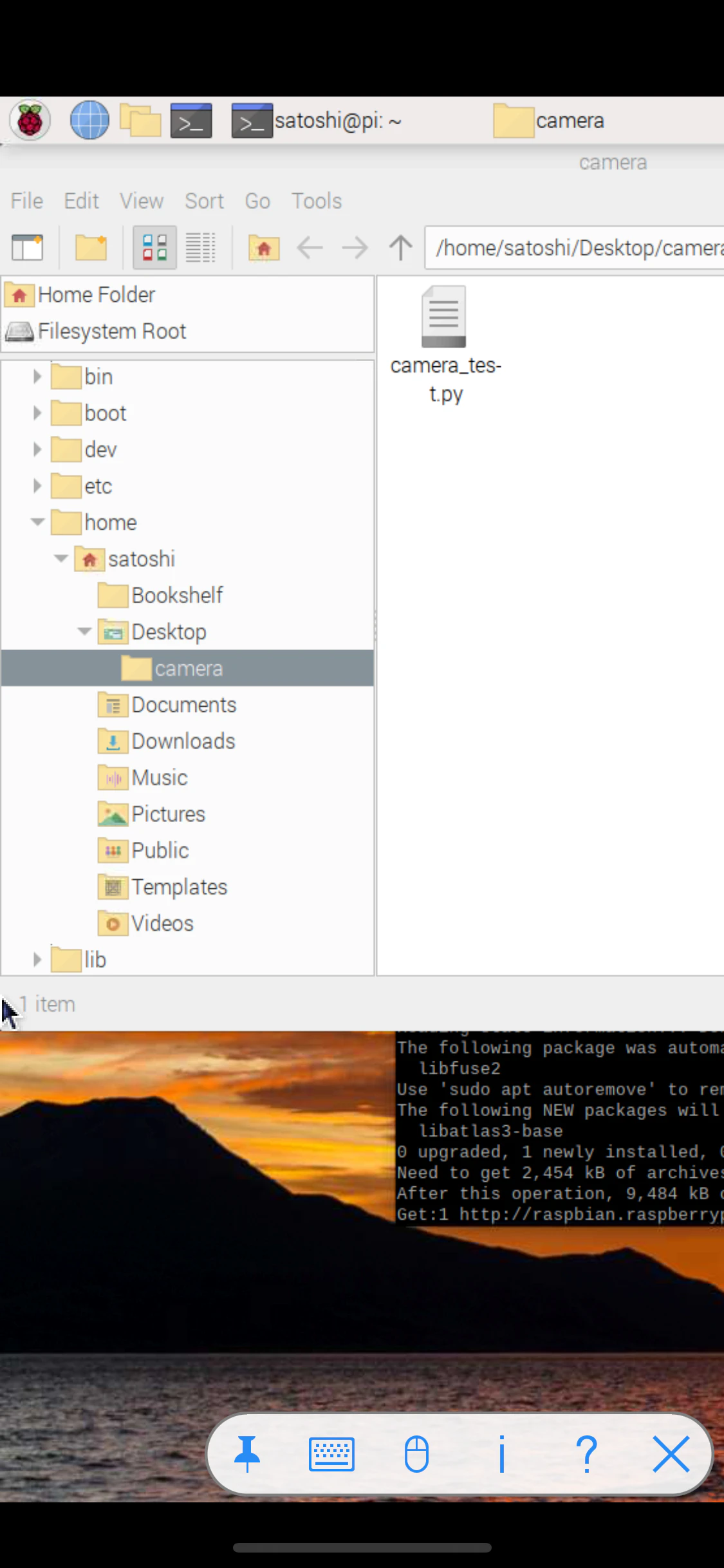

  3. ラズパイのデスクトップがスマホに表示


スマートフォン上でRaspberry Piのターミナルを操作
4. スマホ画面内のラズパイデスクトップでターミナルを開く
5. スマホ上のRaspberry Piターミナルで以下を実行

#カメラのディレクトリに移動
cd camera
#実行
python3 camera_test.py

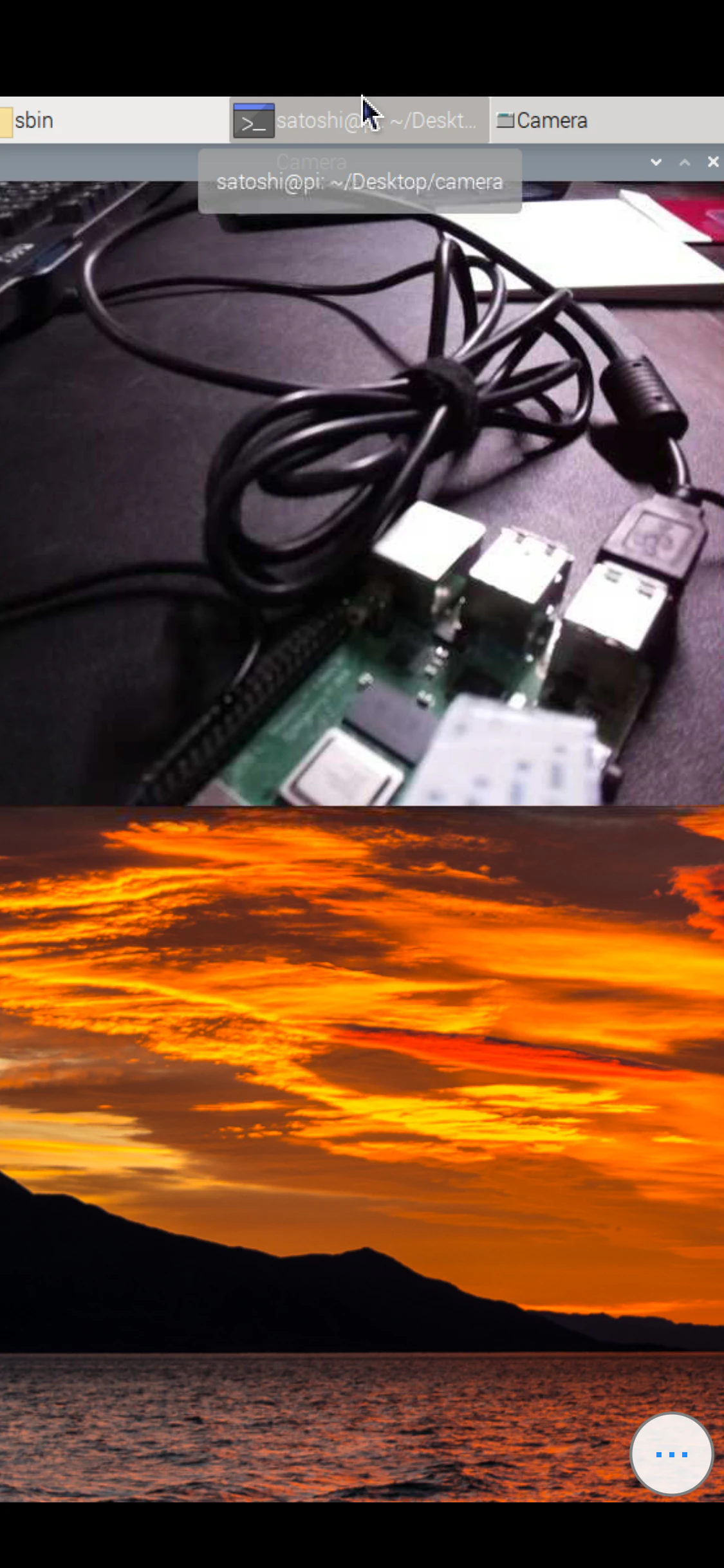

  1. スマホにカメラ映像が表示された！


【完了】外出先からの利用

使用方法

スマートフォンで作業

  1. スマホのTailscaleアプリを起動
  2. スマホのVNC ViewerアプリでRaspberryPiに接続
  3. スマホ上でカメラプログラムを実行
  4. どこからでもカメラ映像を確認可能

作業場所の凡例

  • Mac：あなたのMacコンピュータ
  • Raspberry Pi：Raspberry Pi本体（モニター・キーボード接続）
  • スマートフォン：iPhone/Androidスマホ
  • エディター：nano等のテキストエディター内

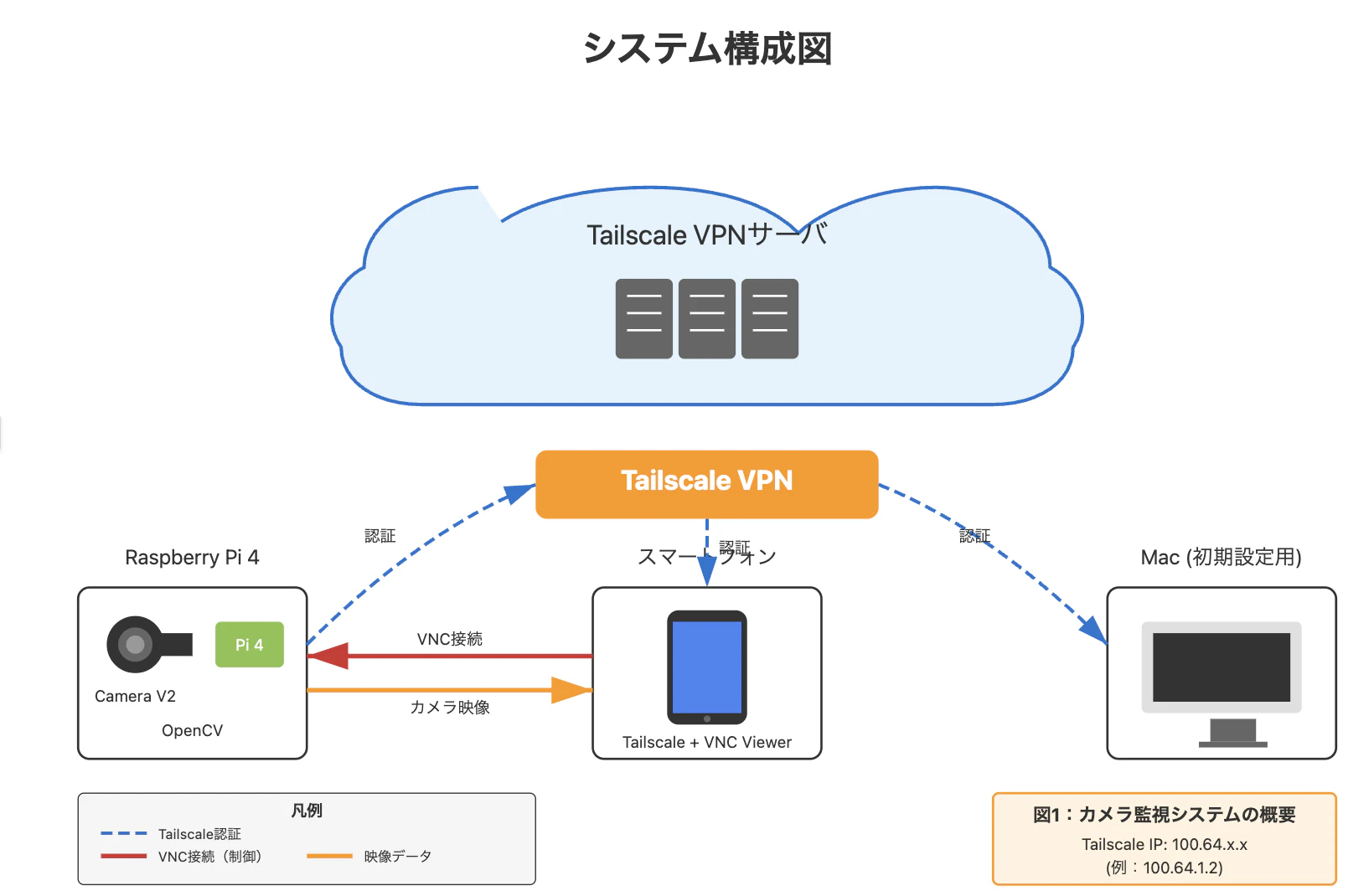

構成図

CleanShot 2025-05-24 at 00.18.08@2x.png
