概要
ビューポートで\キーを押すだけで一時的に表示されるSM_ColorCalibratorはライトとマテリアルの関係の整合性を確認するのに便利です。

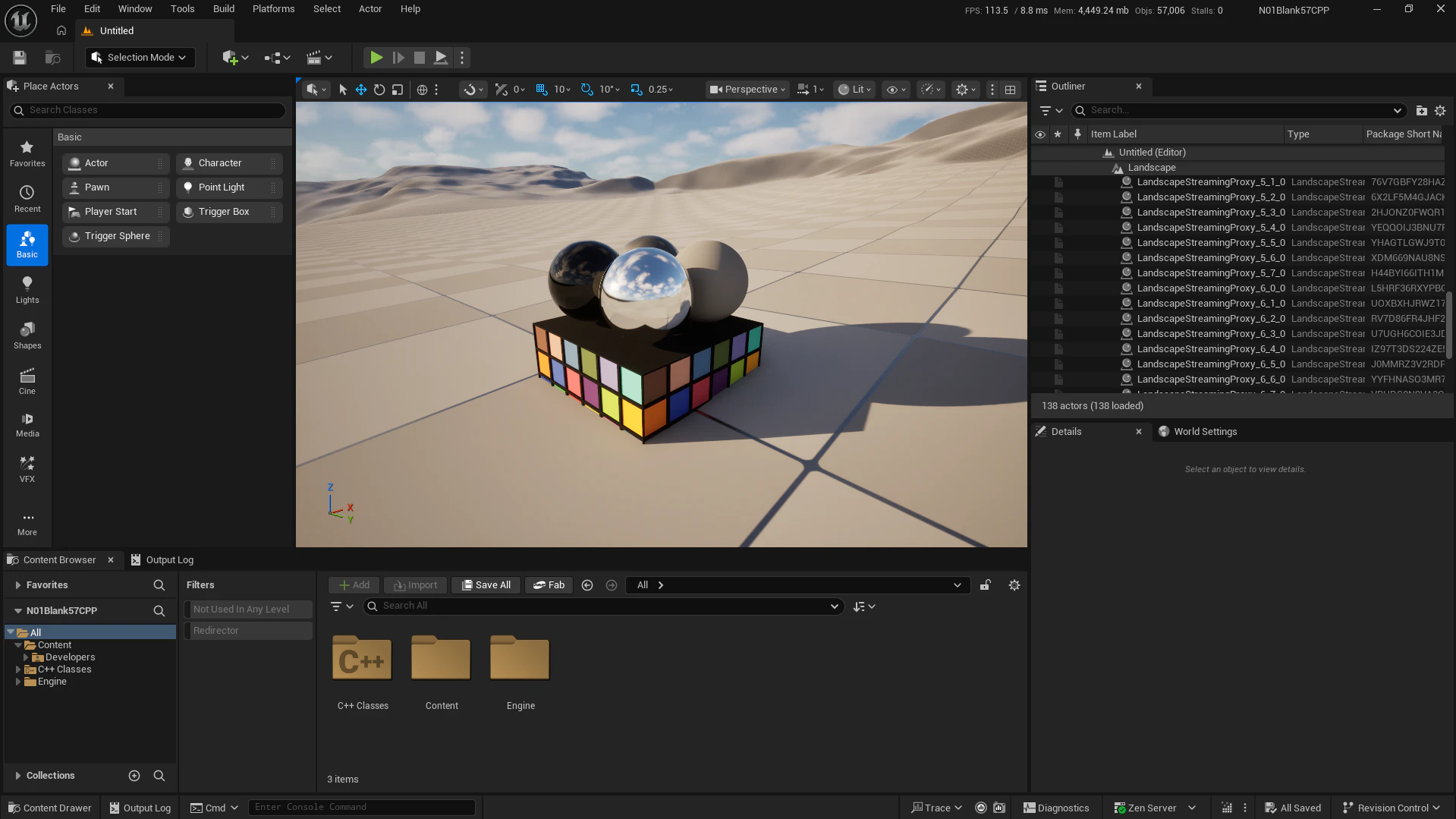

しかし、惜しいのはいつも地面に半分埋まって表示されることです。
UE5標準のモデリングツールでピボットを移動し、地面に埋まらなくしてみました。
今回はUE5.7を使います。
ピボットを編集し、プレビューメッシュを差し替える方法
SM_ColorCalibratorは以下の位置にあります。
/Engine/EditorMeshes/ColorCalibrator/SM_ColorCalibrator
早速ワールドに配置し、Modeling Modeでピボットを編集しようとしてみますが、エンジンアセットであるため編集不可と言われます。
Contentフォルダ直下に複製を作ってみたところPivotの編集ができました。

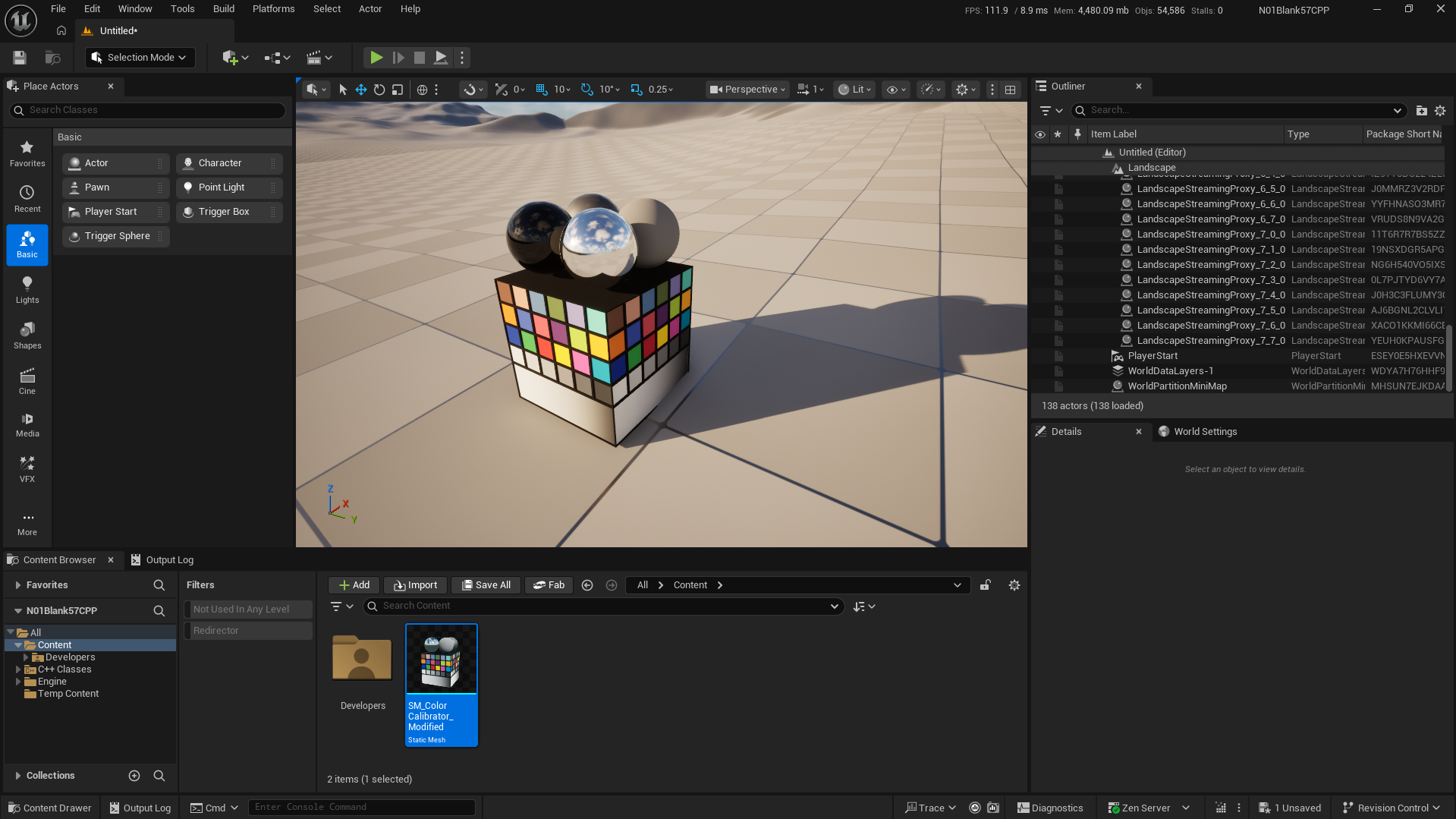

エンジンコンテンツ内のものと区別するため、名前はSM_ColorCalibrator_Modifiedとしました。ピボットを底面に移動させてAcceptを押し、アセットを保存します。

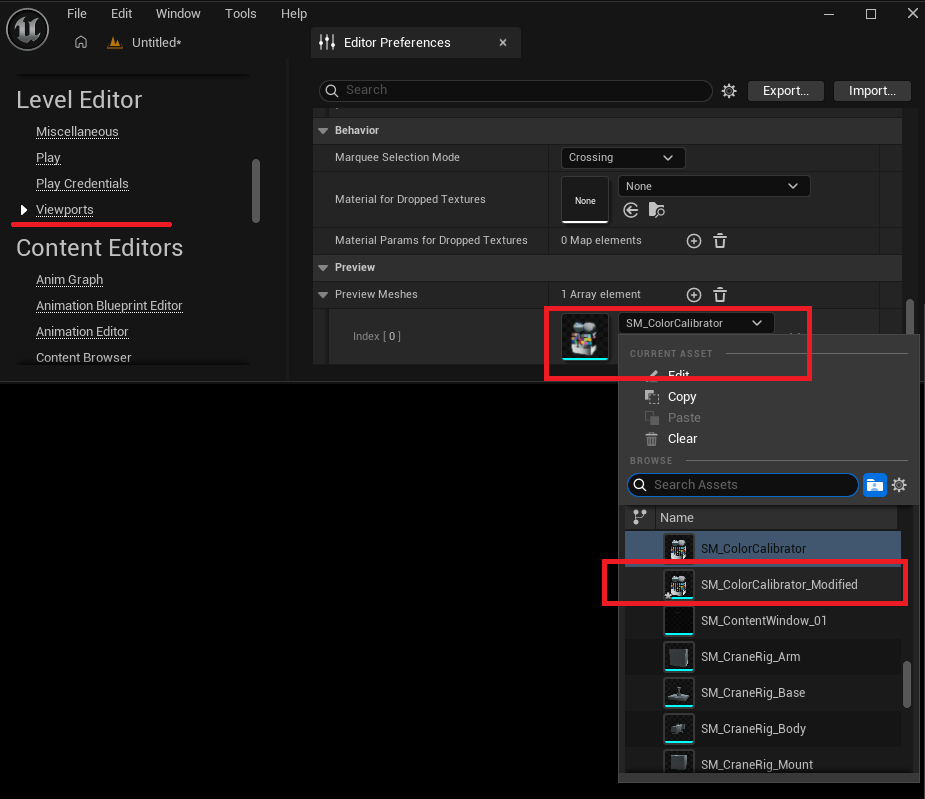

エディタ設定からプレビューメッシュを差し替えて設定完了です。
結果
おまけ１：Shift+\でプレビューメッシュ切り替え

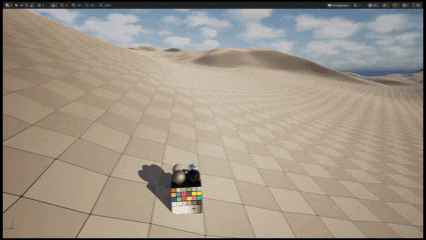

プレビューメッシュは複数指定できます。表示の切り替えはShift+\です。以下はエンジンコンテンツのSM_ColorCalibratorとSM_ColorCalibrator_Modifiedを切り替えられるように設定した例です。
このあたりの実装は、エンジンソースを"CyclePreviewMesh"で検索すると出てきます。
おまけ２：地面のコリジョンによってマウスの位置にプレビューメッシュが出ない

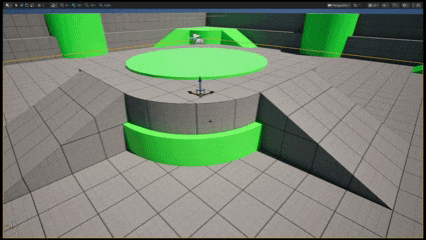

UE5.7のThird Personサンプルでは、床の上にプレビューメッシュを出すことができません。

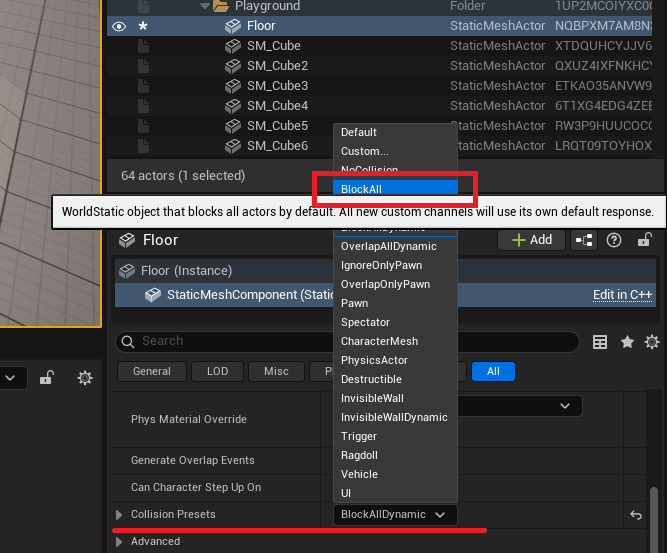

この床はなぜかMobilityがMovableに設定されています。MobilityをStaticに設定するか、以下のようにコリジョンプリセットをBlockAll等に設定すれば、床の上にプレビューメッシュを出せるようになります。
ヒットするコリジョンの条件は UEditorEngine::UpdatePreviewMesh に書かれています。
FHitResult Hit(ForceInit);
FCollisionQueryParams LineParams(SCENE_QUERY_STAT(UpdatePreviewMeshTrace), true);
LineParams.bTraceComplex = false;
if ( GWorld->LineTraceSingleByObjectType(Hit, LineCheckStart, LineCheckEnd, FCollisionObjectQueryParams(ECC_WorldStatic), LineParams) )

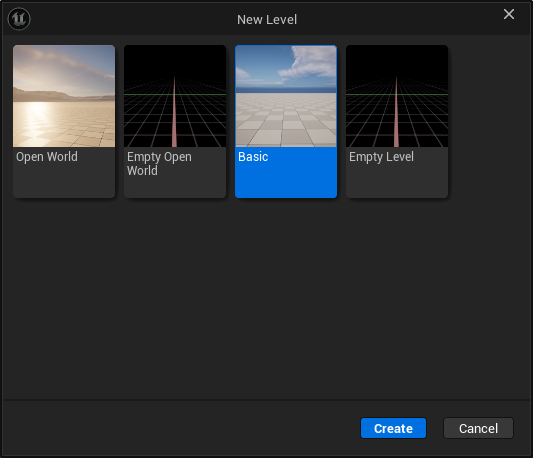

WorldStaticチャンネルでヒット判定をしています。よって、WorldDynamicである床にプレビューメッシュが乗りません。これは、Template_Default.umap (New LevelでBasicを選んだ時のレベル）も床がMovableなので同様です。
