高校生のためのPyxelとPymunk 変型する！ -- 三角関数と行列

　数学の三角関数や、線形代数の行列を使っていろいろな動きを表現します。インプット、アウトプットが何なのか、コードを実行し、いろいろいじってみましょう。
　昔買った参考書籍:DXライブラリ本「14歳からはじめる リアルに動く!ゲーム物理プログラミング教室 C言語編 Windows 98/2000/Me/XP/Vista対応(大槻有一郎著)」の目次を参考にして、三角関数と行列を使ってpyxelでのサンプルプログラムを作りました。今回はPymunkの出番はありません。

4.1 三角関数の基礎（sin, cosの意味と役割）

半径180の円周上を緑のボール(現在の角度の点半径5)が回ります。
sinの値を縦方向の長さとして表示（赤の線）
cosの値を横方向の長さとして表示（青の線）
画面640x480の中央に単位円（半径200ピクセル）を描画。
角度を0〜359度で毎フレーム変化させ、対応するcos, sinの値を計算。
cosは横方向の成分、sinは縦方向の成分として青線・赤線で表示。
単位円上の点が角度に応じて動き、三角関数の意味を視覚的に理解できる。

import pyxel
import math

class App:
    def __init__(self):
        pyxel.init(640, 480, title="4.1 三角関数の基礎 (sin, cos)")

        self.angle_deg = 0  # 角度（度）
        self.center = (320, 240)
        self.radius = 180

        pyxel.run(self.update, self.draw)

    def update(self):
        # 角度を毎フレーム少しずつ増やす（0〜359度をループ）
        self.angle_deg = (self.angle_deg + 1) % 360

    def draw(self):
        pyxel.cls(0)
        cx, cy = self.center

        # 角度をラジアンに変換
        angle_rad = math.radians(self.angle_deg)

        # cos, sinの値を計算
        cos_val = math.cos(angle_rad)
        sin_val = math.sin(angle_rad)

        # 単位円上の点の座標を計算
        x = cx + self.radius * cos_val
        y = cy - self.radius * sin_val  # y軸は画面では下方向が正なので反転

        # 中心点を描画
        pyxel.circ(cx, cy, 3, 7)

        # 単位円の円周を描画
        pyxel.circb(cx, cy, self.radius, 8)

        # 現在の角度の点を描画
        pyxel.circ(int(x), int(y), 5, 11)

        # cosの値を横方向の長さとして表示（青の線）
        pyxel.line(cx, cy, int(cx + self.radius * cos_val), cy, 12)

        # sinの値を縦方向の長さとして表示（赤の線）
        pyxel.line(cx, cy, cx, int(cy - self.radius * sin_val), 8)

        # テキスト表示
        pyxel.text(5, 5, f"Angle: {self.angle_deg} deg", pyxel.COLOR_WHITE)
        pyxel.text(5, 15, f"cos: {cos_val:.3f}", 12)  # 青色
        pyxel.text(5, 25, f"sin: {sin_val:.3f}", 8)   # 赤色

App()

4.1.2 三角関数の基礎（sin, cosの意味と役割）

画面640x480の中央に単位円（半径200ピクセル）を描画。
角度を0〜359度で毎フレーム変化させ、対応するcos, sinの値を計算。
cosは横方向の成分、sinは縦方向の成分として青線・赤線で表示。
単位円上の点が角度に応じて動き、三角関数の意味を視覚的に理解できる。

import pyxel
import math

# 色定数の定義
COLOR_RED = 8
COLOR_BLUE = 5
COLOR_WHITE = 7

class UnitCircleVisualization:
    def __init__(self):
        # 画面サイズの設定
        self.width = 640
        self.height = 480
        pyxel.init(self.width, self.height, title="Unit Circle Visualization")

        # 円の半径と中心座標
        self.radius = 200
        self.center_x = self.width // 2
        self.center_y = self.height // 2

        # 回転角度（度数法）の初期値
        self.angle = 0

        # Pyxelメインループの開始
        pyxel.run(self.update, self.draw)

    def update(self):
        # 角度を1度ずつ増加させ、360度で0に戻る
        self.angle = (self.angle + 1) % 360

    def draw(self):
        # 背景をピーチ(15)でクリア
        pyxel.cls(15)

        # 単位円の描画（ライトブルー色6）
        pyxel.circ(self.center_x, self.center_y, self.radius, 6)

        # 角度をラジアンに変換
        rad = math.radians(self.angle)

        # cosとsinの値を計算
        cos_val = math.cos(rad)
        sin_val = math.sin(rad)

        # 円周上の点の座標を計算
        # px = 中心x + cos * 半径（横方向の位置）
        # py = 中心y - sin * 半径（縦方向の位置、画面座標系は上が小さいため減算）
        px = self.center_x + cos_val * self.radius
        py = self.center_y - sin_val * self.radius

        # cos成分を表す水平線（青）
        pyxel.line(self.center_x, self.center_y, int(px), self.center_y, COLOR_BLUE)

        # sin成分を表す垂直線（赤）
        pyxel.line(int(px), self.center_y, int(px), int(py), COLOR_RED)

        # 中心から円周上の点への半径線（黒）
        pyxel.line(self.center_x, self.center_y, int(px), int(py), 0)

        # 円周上の点にマーカーを描画（赤色8の円）
        pyxel.circ(int(px), int(py), 7, 8)

        # テキスト表示位置の設定
        text_x = 5
        text_y = 5

        # 現在の角度と三角関数の値を表示
        pyxel.text(text_x, text_y, f"Angle: {self.angle} deg", 0)
        pyxel.text(text_x, text_y+10, f"cos: {cos_val:.3f}", COLOR_BLUE)
        pyxel.text(text_x, text_y+20, f"sin: {sin_val:.3f}", COLOR_RED)

# プログラムの実行
UnitCircleVisualization()

• 単位円の可視化: 数学の三角関数（cos, sin）を視覚的に理解するための教材
• アニメーション: 角度が0度から359度まで自動的に回転

視覚要素:

• グレーの円: 単位円
• 青い横線: cos値（x軸方向の成分）
• 赤い縦線: sin値（y軸方向の成分）
• 黒い斜線: 半径（原点から円周上の点への線）
• 赤い点: 現在の角度における円周上の位置
  pymunk未使用: このコードは物理シミュレーションではなく、純粋な数学的可視化のためpymunkは使用していません


4.2 ベクトルの回転：三角関数を使った角度変更

画面640x480
2Dベクトル (x, y) の定義
回転角度 θ（ラジアン）を決める
回転後のベクトルの計算式：
実際にベクトルを回転させる関数を作成
pyxelで元のベクトルと回転後のベクトルを視覚的に表示
左右矢印キー入力で回転角度を変更し動的に回転させる

import pyxel
import math

# 色定数の定義
COLOR_WHITE = 7
COLOR_RED = 8
COLOR_GREEN = 11

class VectorRotationApp:
   def __init__(self):
       # 画面サイズの設定
       self.width = 640
       self.height = 480
       pyxel.init(self.width, self.height, title="Vector Rotation")

       # 原点の座標（画面中央）
       self.origin = (self.width // 2, self.height // 2)

       # 元のベクトル（右向き、長さ240）
       self.vector = (240, 0)

       # 現在の回転角度（ラジアン）
       self.angle = 0.0

       # 1回の操作での回転角度（5度をラジアンに変換）
       self.angle_step = math.radians(5)

       # Pyxelメインループの開始
       pyxel.run(self.update, self.draw)

   def rotate_vector(self, v, theta):
       """
       2次元ベクトルを回転行列で回転させる関数

       回転行列:
       | cos(θ)  -sin(θ) |
       | sin(θ)   cos(θ) |

       新しいx = x*cos(θ) - y*sin(θ)
       新しいy = x*sin(θ) + y*cos(θ)
       """
       x, y = v
       cos_t = math.cos(theta)
       sin_t = math.sin(theta)
       return (x * cos_t - y * sin_t, x * sin_t + y * cos_t)

   def update(self):
       # 右矢印キー: 反時計回りに回転（角度を増加）
       if pyxel.btn(pyxel.KEY_RIGHT):
           self.angle += self.angle_step

       # 左矢印キー: 時計回りに回転（角度を減少）
       if pyxel.btn(pyxel.KEY_LEFT):
           self.angle -= self.angle_step

   def draw(self):
       # 画面を黒でクリア
       pyxel.cls(0)

       # 原点座標を取得
       ox, oy = self.origin

       # 元のベクトルの成分を取得
       vx, vy = self.vector

       # 回転後のベクトルを計算
       rx, ry = self.rotate_vector(self.vector, self.angle)

       # 元のベクトル（赤色）を描画
       # 画面座標系は上が小さいため、y成分は減算
       pyxel.line(ox, oy, ox + int(vx), oy - int(vy), COLOR_RED)

       # 回転後のベクトル（緑色）を描画
       pyxel.line(ox, oy, ox + int(rx), oy - int(ry), COLOR_GREEN)

       # 元のベクトルの終点にマーカー（赤）
       pyxel.circ(ox + int(vx), oy - int(vy), 6, COLOR_RED)

       # 回転後のベクトルの終点にマーカー（緑）
       pyxel.circ(ox + int(rx), oy - int(ry), 6, COLOR_GREEN)

       # 現在の回転角度を度数法で表示
       pyxel.text(5, 5, f"Angle: {math.degrees(self.angle):.1f} deg", COLOR_WHITE)

       # 操作説明の表示
       pyxel.text(5, 15, "Left/Right keys to rotate", COLOR_WHITE)

# プログラムの実行
if __name__ == "__main__":
   VectorRotationApp()

1.ベクトル回転の可視化: 2次元ベクトルの回転を視覚的に理解するための教材
2.インタラクティブ操作:

• 右矢印キー: 反時計回りに5度ずつ回転
• 左矢印キー: 時計回りに5度ずつ回転

3.視覚要素:

• 赤いベクトル: 元のベクトル（常に右向き）
• 緑のベクトル: 回転後のベクトル
• 赤/緑の点: 各ベクトルの終点

4.数学的概念:

• 回転行列: 2次元平面上でベクトルを回転させる標準的な方法
• x成分 = x×cos(θ) - y×sin(θ)
• y成分 = x×sin(θ) + y×cos(θ)

5.pymunk未使用: 物理シミュレーションではなく、数学的な幾何変換の可視化プログラム

4.3 2D回転行列の導入と実装

画面640x480
rotate_vector 関数で2D回転行列によるベクトル回転を実装。
update で角度を1度ずつ増やし、ベクトルを毎フレーム回転させる。
元のベクトル（緑）と回転後のベクトル（赤）を画面に表示。

import pyxel
import math

# 色定数の定義
COLOR_GREEN = 3
COLOR_RED = 8

class RotateVectorSimulation:
    def __init__(self):
        # 画面サイズの設定
        self.width = 640
        self.height = 480
        pyxel.init(self.width, self.height, title="2D Vector Rotation")

        # 回転角度の初期値（度数法）
        self.angle = 0

        # 基準ベクトル（右向き、長さ230）
        self.base_vector = (230, 0)

        # Pyxelメインループの開始
        pyxel.run(self.update, self.draw)

    def rotate_vector(self, vector, angle_deg):
        """
        2次元ベクトルを指定角度（度数法）で回転させる関数

        回転行列を使用:
        新しいx = x*cos(θ) - y*sin(θ)
        新しいy = x*sin(θ) + y*cos(θ)
        """
        # 度数法からラジアンに変換
        rad = math.radians(angle_deg)

        # 三角関数の値を事前計算
        cos_a = math.cos(rad)
        sin_a = math.sin(rad)

        # ベクトルの成分を取得
        x, y = vector

        # 回転行列を適用して新しいベクトルを返す
        return (x * cos_a - y * sin_a, x * sin_a + y * cos_a)

    def update(self):
        # 角度を1度ずつ増加させ、360度で0に戻る（自動アニメーション）
        self.angle = (self.angle + 1) % 360

    def draw(self):
        # 画面を黒でクリア
        pyxel.cls(0)

        # 原点（画面中央）の座標
        origin_x = self.width // 2
        origin_y = self.height // 2

        # 基準ベクトルの成分を取得
        vx, vy = self.base_vector

        # 回転後のベクトルを計算
        rx, ry = self.rotate_vector(self.base_vector, self.angle)

        # 基準ベクトル（緑色）を描画
        # 画面座標系は上が小さいため、y成分は減算
        pyxel.line(origin_x, origin_y, origin_x + int(vx), origin_y - int(vy), COLOR_GREEN)

        # 回転後のベクトル（赤色）を描画
        pyxel.line(origin_x, origin_y, origin_x + int(rx), origin_y - int(ry), COLOR_RED)

        # 軌跡を示す円（半径230、白の輪郭のみ）
        pyxel.circb(origin_x, origin_y, 230, 1)

        # 現在の回転角度を表示
        pyxel.text(5, 5, f"Angle: {self.angle} deg", 7)

# プログラムの実行
if __name__ == "__main__":
    RotateVectorSimulation()

1.自動回転アニメーション: 前のプログラムとの違いは、キー操作ではなく自動的に回転する点

2.視覚要素:

• 緑のベクトル: 基準ベクトル（常に右向き、固定）
• 赤のベクトル: 回転後のベクトル（1フレームごとに1度ずつ回転）
• 白い円: ベクトルの終点が描く軌跡（半径230の円周）

3.アニメーションの仕組み:

• update()で角度が毎フレーム1度ずつ増加
• 360度に達すると0度に戻り、無限ループ

4.数学的概念:

• ベクトルの回転は回転行列で実現
• 回転角度が変化することで、ベクトルが円周上を移動

5.用途: ベクトル回転の基礎を視覚的に理解するための教材（三角関数と回転行列の関係を示す）

4.4 行列を使った座標変換（平行移動、回転、拡大縮小）

画面640x480
平行移動はベクトルの足し算で実装することを説明
拡大縮小行列の定義：
回転行列、拡大縮小行列を組み合わせる方法を説明
同次座標を使った3x3行列で平行移動も含めた変換を紹介（応用）
実装としては、複数の行列を掛け合わせて合成変換行列を作成
同次座標（x, y, 1）と3x3行列を使い、平行移動、回転、拡大縮小を一つの合成行列として扱う。
Mat3 クラスで行列の生成、掛け算を実装。
拡大縮小→回転→平行移動の順に変換を合成。
変換前の点を変換して画面に描画。
変換パラメータは時間経過で変化し、動的に変形がわかる。
pyxelで図形の座標に対して変換を適用し描画

import pyxel
import math

class Mat3:
    """3×3の行列クラス（2D変換用の同次座標系）"""

    def __init__(self, m=None):
        """
        行列の初期化
        m が None の場合は単位行列を生成
        """
        if m is None:
            # 単位行列（何も変換しない行列）
            self.m = [
                [1.0, 0.0, 0.0],
                [0.0, 1.0, 0.0],
                [0.0, 0.0, 1.0]
            ]
        else:
            # 指定された行列をコピー
            self.m = m

    def __mul__(self, other):
        """
        行列の乗算演算子のオーバーロード
        self * other を計算

        行列の乗算:
        C[i][j] = Σ(k=0 to 2) A[i][k] * B[k][j]
        """
        # 結果を格納する3×3行列を初期化
        result = [[0.0]*3 for _ in range(3)]

        # 行列の乗算を実行
        for i in range(3):
            for j in range(3):
                s = 0.0
                for k in range(3):
                    s += self.m[i][k] * other.m[k][j]
                result[i][j] = s

        return Mat3(result)

    def transform_point(self, x, y):
        """
        点(x, y)を行列で変換

        同次座標系での変換:
        [x']   [m00 m01 m02]   [x]
        [y'] = [m10 m11 m12] * [y]
        [1 ]   [m20 m21 m22]   [1]
        """
        tx = self.m[0][0]*x + self.m[0][1]*y + self.m[0][2]
        ty = self.m[1][0]*x + self.m[1][1]*y + self.m[1][2]
        return tx, ty

class TransformDemo:
    def __init__(self):
        # 画面サイズの設定
        self.width = 640
        self.height = 480
        pyxel.init(self.width, self.height, title="Matrix Transform Demo")

        # アニメーション用の時間変数
        self.t = 0.0

        # 変換対象の四角形の頂点（原点基準）
        # 100×100の正方形
        self.base_points = [(0, 0), (100, 0), (100, 100), (0, 100)]

        # Pyxelメインループの開始
        pyxel.run(self.update, self.draw)

    def update(self):
        # 時間を進める（アニメーション速度の調整）
        self.t += 0.02

        # Qキーで終了
        if pyxel.btnp(pyxel.KEY_Q):
            pyxel.quit()

    def draw(self):
        # 画面を黒でクリア
        pyxel.cls(0)

        # スケール値（1.0を中心に±0.5で振動）
        s = 1.0 + 0.5 * math.sin(self.t * 2.0)

        # 回転角度（時間に応じて一定速度で回転）
        angle = self.t * 2.0 * math.pi

        # 移動先の座標（円軌道上を移動）
        tx = 320 + 100 * math.cos(self.t)
        ty = 240 + 100 * math.sin(self.t)

        # スケール変換行列（拡大縮小）
        # [s  0  0]
        # [0  s  0]
        # [0  0  1]
        scale_mat = Mat3([
            [s, 0, 0],
            [0, s, 0],
            [0, 0, 1]
        ])

        # 三角関数の値を事前計算
        cos_a = math.cos(angle)
        sin_a = math.sin(angle)

        # 回転変換行列
        # [cos(θ)  -sin(θ)  0]
        # [sin(θ)   cos(θ)  0]
        # [0        0       1]
        rot_mat = Mat3([
            [cos_a, -sin_a, 0],
            [sin_a, cos_a, 0],
            [0, 0, 1]
        ])

        # 平行移動変換行列
        # [1  0  tx]
        # [0  1  ty]
        # [0  0  1 ]
        trans_mat = Mat3([
            [1, 0, tx],
            [0, 1, ty],
            [0, 0, 1]
        ])

        # 変換行列の合成（右から順に適用される）
        # 1. スケール変換
        # 2. 回転変換
        # 3. 平行移動変換
        transform = trans_mat * rot_mat * scale_mat

        # 各頂点を変換
        points = []
        for x, y in self.base_points:
            # 変換行列を適用
            px, py = transform.transform_point(x, y)

            # 整数座標に変換
            px_int = int(px)
            # 画面座標系に変換（上下反転）
            py_int = int(self.height - py)

            points.append((px_int, py_int))

        # 変換後の四角形を描画（各辺を線で結ぶ）
        for i in range(len(points)):
            x0, y0 = points[i]
            # 次の点（最後の点は最初の点に戻る）
            x1, y1 = points[(i+1) % len(points)]
            pyxel.line(x0, y0, x1, y1, 7)

# プログラムの実行
if __name__ == "__main__":
    TransformDemo()

1.3×3行列クラス (Mat3):

• 2D変換を表現するための同次座標系の行列
• 行列の乗算演算子をオーバーロード
• 点の変換メソッドを提供

2.複合変換のアニメーション:

• スケール: sin波で拡大縮小（0.5〜1.5倍）
• 回転: 一定速度で回転
• 平行移動: 円軌道上を移動

3.変換の順序:

• transform = trans_mat * rot_mat * scale_mat
• 右から順に適用: スケール → 回転 → 平行移動
• この順序が重要（順序が変わると結果が変わる）

4.数学的概念:

• 同次座標系: 2D変換を3×3行列で統一的に表現
• 行列の合成: 複数の変換を1つの行列にまとめられる

5.用途: 線形代数と幾何変換の理解を深める教材

pyxel.tri()を使った四角形に適応してください。塗りは赤。

import pyxel
import math

class Mat3:
    def __init__(self, m=None):
        if m is None:
            self.m = [
                [1.0, 0.0, 0.0],
                [0.0, 1.0, 0.0],
                [0.0, 0.0, 1.0]
            ]
        else:
            self.m = m

    def __mul__(self, other):
        result = [[0.0]*3 for _ in range(3)]
        for i in range(3):
            for j in range(3):
                s = 0.0
                for k in range(3):
                    s += self.m[i][k] * other.m[k][j]
                result[i][j] = s
        return Mat3(result)

    def transform_point(self, x, y):
        tx = self.m[0][0]*x + self.m[0][1]*y + self.m[0][2]
        ty = self.m[1][0]*x + self.m[1][1]*y + self.m[1][2]
        return tx, ty

class TransformDemo:
    def __init__(self):
        self.width = 640
        self.height = 480
        pyxel.init(self.width, self.height, title="Matrix Transform Demo")
        self.t = 0.0
        self.base_points = [(0, 0), (100, 0), (100, 100), (0, 100)]
        self.COLOR_RED = 8
        pyxel.run(self.update, self.draw)

    def update(self):
        self.t += 0.02
        if pyxel.btnp(pyxel.KEY_Q):
            pyxel.quit()

    def draw(self):
        pyxel.cls(0)
        s = 1.0 + 0.5 * math.sin(self.t * 2.0)
        angle = self.t * 2.0 * math.pi
        tx = 320 + 100 * math.cos(self.t)
        ty = 240 + 100 * math.sin(self.t)
        scale_mat = Mat3([
            [s, 0, 0],
            [0, s, 0],
            [0, 0, 1]
        ])
        cos_a = math.cos(angle)
        sin_a = math.sin(angle)
        rot_mat = Mat3([
            [cos_a, -sin_a, 0],
            [sin_a, cos_a, 0],
            [0, 0, 1]
        ])
        trans_mat = Mat3([
            [1, 0, tx],
            [0, 1, ty],
            [0, 0, 1]
        ])
        transform = trans_mat * rot_mat * scale_mat
        verts = []
        for x, y in self.base_points:
            px, py = transform.transform_point(x, y)
            px_int = int(px)
            py_int = int(self.height - py)
            verts.append((px_int, py_int))
        v0, v1, v2, v3 = verts
        pyxel.tri(v0[0], v0[1], v1[0], v1[1], v2[0], v2[1], self.COLOR_RED)
        pyxel.tri(v2[0], v2[1], v3[0], v3[1], v0[0], v0[1], self.COLOR_RED)

if __name__ == "__main__":
    TransformDemo()

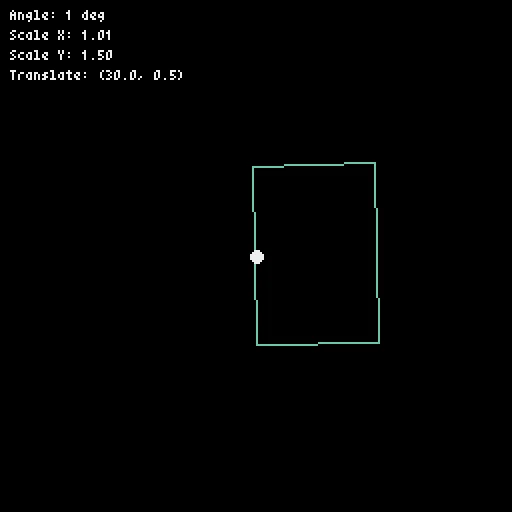

4.5 行列とベクトルの掛け算で形を変える

画面640x480
複数の頂点を持つ図形（多角形）の定義
各頂点に行列変換を適用して座標を更新
拡大縮小や回転を組み合わせて形状の変形を実装
pyxelで変形前と変形後の図形を描画し比較
実時間で変換パラメータを変えてアニメーション化
正方形の4頂点を同次座標で定義。
拡大縮小、回転、平行移動を合成した変換行列を作成。
各頂点に変換行列を掛けて形状を変形。
pyxelで変形前の形ではなく変形後の多角形を描画。
時間経過で変換パラメータが変わり、形が動的に変化する。

import pyxel
import math

class Mat3:
    """3x3行列クラス（同次座標変換用）"""
    def __init__(self, m=None):
        if m:
            self.m = m
        else:
            self.m = [
                [1,0,0],
                [0,1,0],
                [0,0,1]
            ]

    def __mul__(self, other):
        """行列×行列 または 行列×ベクトル(同次座標)の掛け算"""
        if isinstance(other, Mat3):
            result = [[0]*3 for _ in range(3)]
            for i in range(3):
                for j in range(3):
                    for k in range(3):
                        result[i][j] += self.m[i][k] * other.m[k][j]
            return Mat3(result)
        elif isinstance(other, (list, tuple)) and len(other) == 3:
            res = [0,0,0]
            for i in range(3):
                for j in range(3):
                    res[i] += self.m[i][j] * other[j]
            return res
        else:
            raise TypeError("Unsupported multiplication")

    @staticmethod
    def translation(tx, ty):
        return Mat3([
            [1,0,tx],
            [0,1,ty],
            [0,0,1]
        ])

    @staticmethod
    def rotation(angle_rad):
        c = math.cos(angle_rad)
        s = math.sin(angle_rad)
        return Mat3([
            [c,-s,0],
            [s, c,0],
            [0, 0,1]
        ])

    @staticmethod
    def scaling(sx, sy):
        return Mat3([
            [sx,0, 0],
            [0, sy,0],
            [0, 0, 1]
        ])

class App:
    def __init__(self):
        pyxel.init(256, 256, title="4.5 行列×ベクトルで形を変える")

        self.center = (128, 128)

        # 正方形の4頂点（同次座標）
        self.shape = [
            [-30, -30, 1],
            [30, -30, 1],
            [30, 30, 1],
            [-30, 30, 1]
        ]

        self.angle_deg = 0
        self.scale_x = 1.0
        self.scale_y = 1.0
        self.tx = 0
        self.ty = 0

        pyxel.run(self.update, self.draw)

    def update(self):
        self.angle_deg = (self.angle_deg + 1) % 360
        self.scale_x = 1.0 + 0.5 * math.sin(math.radians(self.angle_deg))
        self.scale_y = 1.0 + 0.5 * math.cos(math.radians(self.angle_deg))
        self.tx = 30 * math.cos(math.radians(self.angle_deg))
        self.ty = 30 * math.sin(math.radians(self.angle_deg))

    def draw(self):
        pyxel.cls(0)
        cx, cy = self.center

        # 合成変換行列
        S = Mat3.scaling(self.scale_x, self.scale_y)
        R = Mat3.rotation(math.radians(self.angle_deg))
        T = Mat3.translation(self.tx, self.ty)
        M = T * R * S

        # 変換後の頂点を計算
        transformed = [M * v for v in self.shape]

        # 頂点を画面座標に変換（中心基準）
        points = [(int(cx + v[0]), int(cy - v[1])) for v in transformed]

        # 多角形を描画
        for i in range(len(points)):
            x1, y1 = points[i]
            x2, y2 = points[(i+1) % len(points)]
            pyxel.line(x1, y1, x2, y2, 11)

        # 中心点描画
        pyxel.circ(cx, cy, 3, 7)

        # テキスト表示
        pyxel.text(5, 5, f"Angle: {self.angle_deg} deg", pyxel.COLOR_WHITE)
        pyxel.text(5, 15, f"Scale X: {self.scale_x:.2f}", pyxel.COLOR_WHITE)
        pyxel.text(5, 25, f"Scale Y: {self.scale_y:.2f}", pyxel.COLOR_WHITE)
        pyxel.text(5, 35, f"Translate: ({self.tx:.1f}, {self.ty:.1f})", pyxel.COLOR_WHITE)

App()

import pyxel
import math

class MatrixVectorTransform:
    def __init__(self):
        # 画面サイズの設定
        self.width = 640
        self.height = 480
        pyxel.init(self.width, self.height, title="Matrix Vector Transform")

        # 正方形のサイズ
        self.size = 100

        # 画面中央の座標
        self.center = (self.width // 2, self.height // 2)

        # 正方形の4つの頂点（同次座標系: [x, y, 1]）
        # 原点を中心とした100×100の正方形
        self.vertices = [
            [ -self.size / 2,  self.size / 2, 1],  # 左上
            [  self.size / 2,  self.size / 2, 1],  # 右上
            [  self.size / 2, -self.size / 2, 1],  # 右下
            [ -self.size / 2, -self.size / 2, 1]   # 左下
        ]

        # アニメーション用の時間変数
        self.time = 0.0

        # Pyxelメインループの開始
        pyxel.run(self.update, self.draw)

    def mat_mult(self, m, v):
        """
        3×3行列と3次元ベクトル（同次座標）の乗算

        [x']   [m00 m01 m02]   [x]
        [y'] = [m10 m11 m12] * [y]
        [w']   [m20 m21 m22]   [w]

        結果を同次座標として正規化（w で除算）
        """
        # 行列とベクトルの積を計算
        x = m[0][0]*v[0] + m[0][1]*v[1] + m[0][2]*v[2]
        y = m[1][0]*v[0] + m[1][1]*v[1] + m[1][2]*v[2]
        w = m[2][0]*v[0] + m[2][1]*v[1] + m[2][2]*v[2]

        # w が 0 でない場合は同次座標を正規化
        if w != 0:
            return [x / w, y / w, 1]
        else:
            return [x, y, 1]

    def update(self):
        # 時間を進める（60FPS想定で1/60秒ずつ）
        self.time += 1 / 60.0

    def draw(self):
        # 画面を黒でクリア
        pyxel.cls(0)

        # 回転角度（時間に応じて増加）
        angle = self.time

        # X軸方向のスケール（1.0を中心に±0.5で振動）
        scale_x = 1 + 0.5 * math.sin(self.time * 2)

        # Y軸方向のスケール（X軸とは異なる周期で振動）
        scale_y = 1 + 0.5 * math.cos(self.time * 2)

        # X方向の平行移動量（円軌道のX成分）
        tx = 100 * math.cos(self.time)

        # Y方向の平行移動量（楕円軌道のY成分）
        ty = 50 * math.sin(self.time * 1.5)

        # 三角関数の値を事前計算
        cos_a = math.cos(angle)
        sin_a = math.sin(angle)

        # スケール変換行列（X軸とY軸で異なるスケール）
        # [sx  0   0]
        # [0   sy  0]
        # [0   0   1]
        scale_matrix = [
            [scale_x, 0, 0],
            [0, scale_y, 0],
            [0, 0, 1]
        ]

        # 回転変換行列
        # [cos(θ)  -sin(θ)  0]
        # [sin(θ)   cos(θ)  0]
        # [0        0       1]
        rotation_matrix = [
            [cos_a, -sin_a, 0],
            [sin_a, cos_a, 0],
            [0, 0, 1]
        ]

        # 平行移動変換行列
        # [1  0  tx]
        # [0  1  ty]
        # [0  0  1 ]
        translation_matrix = [
            [1, 0, tx],
            [0, 1, ty],
            [0, 0, 1]
        ]

        def mat_mult3(a, b):
            """
            3×3行列同士の乗算
            C[i][j] = Σ(k=0 to 2) A[i][k] * B[k][j]
            """
            # 結果を格納する3×3行列を初期化
            r = [[0,0,0],[0,0,0],[0,0,0]]

            # 行列の乗算を実行
            for i in range(3):
                for j in range(3):
                    s = 0
                    for k in range(3):
                        s += a[i][k]*b[k][j]
                    r[i][j] = s
            return r

        # 変換行列の合成（右から順に適用される）
        # 1. スケール変換
        # 2. 回転変換
        # 3. 平行移動変換
        transform = mat_mult3(translation_matrix, mat_mult3(rotation_matrix, scale_matrix))

        # 各頂点に変換行列を適用
        transformed = [self.mat_mult(transform, v) for v in self.vertices]

        # 変換後の座標を画面座標系に変換
        # - 画面中央を原点とする
        # - Y軸を反転（数学座標系→画面座標系）
        verts = [(int(self.center[0] + v[0]), int(self.center[1] - v[1])) for v in transformed]

        # 画面中央に原点のマーカーを描画（白い点）
        pyxel.circ(self.center[0], self.center[1], 3, 7)

        # 変換後の正方形を2つの三角形で描画（赤色）
        # 三角形1: 頂点0-1-2
        pyxel.tri(verts[0][0], verts[0][1], verts[1][0], verts[1][1], verts[2][0], verts[2][1], 8)
        # 三角形2: 頂点2-3-0
        pyxel.tri(verts[2][0], verts[2][1], verts[3][0], verts[3][1], verts[0][0], verts[0][1], 8)

# プログラムの実行
if __name__ == "__main__":
    MatrixVectorTransform()

1.同次座標系による変換:

• 頂点を [x, y, 1] の3次元ベクトルとして表現
• すべての変換（スケール、回転、平行移動）を3×3行列で統一的に扱う

2.複合アニメーション:

• 非均等スケール: X軸とY軸で異なる速度で拡大縮小（正方形が長方形に変形）
• 回転: 一定速度で回転
• 楕円軌道移動: 円ではなく楕円軌道上を移動

3.行列演算の実装:

• mat_mult: 行列×ベクトルの乗算（同次座標の正規化を含む）
• mat_mult3: 行列×行列の乗算（ローカル関数として定義）

4.描画の工夫:

• 正方形を2つの三角形に分割して描画
• 画面中央に原点マーカーを表示

5.前のプログラムとの違い:

• Mat3クラスを使わず、リストで行列を表現
• 非均等スケールと楕円軌道により、より複雑な動きを実現

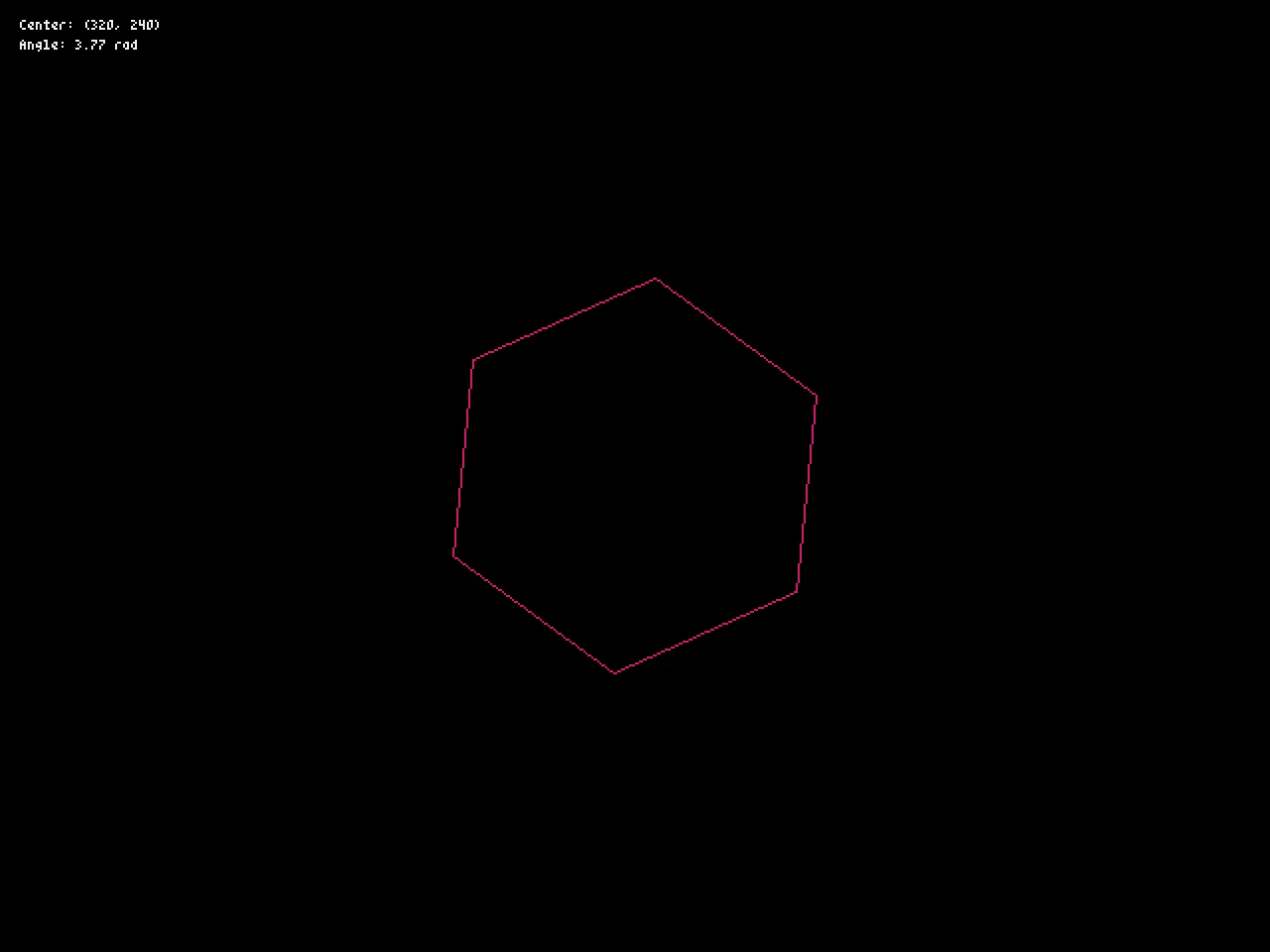

4.6 実例：図形の回転アニメーション

画面640x480
正六角形の頂点を同次座標で定義。
毎フレーム回転角度を増加させ、回転行列で頂点を回転変換。
回転後の頂点を画面座標に変換し、多角形を描画。
中心点と回転角度も表示し、回転の様子を視覚的に確認できる。

import pyxel
import math

# 色定数の定義
COLOR_WHITE = 7
COLOR_RED = 8

# 画面サイズの定数
WIDTH = 640
HEIGHT = 480

class RotateHexagon:
    def __init__(self):
        # Pyxelの初期化
        pyxel.init(WIDTH, HEIGHT, title="Rotate Hexagon")

        # 六角形の中心座標（画面中央）
        self.center_x = WIDTH // 2
        self.center_y = HEIGHT // 2

        # 回転角度の初期値（ラジアン）
        self.angle = 0.0

        # 六角形の半径（中心から頂点までの距離）
        self.radius = 100

        # 六角形の頂点リスト（同次座標系: [x, y, 1]）
        self.vertices = []

        # 正六角形の6つの頂点を生成
        for i in range(6):
            # 各頂点の角度（60度 = π/3 ラジアンずつ）
            theta = math.pi / 3 * i

            # 極座標から直交座標への変換
            x = self.radius * math.cos(theta)
            y = self.radius * math.sin(theta)

            # 同次座標として頂点を追加
            self.vertices.append((x, y, 1))

        # Pyxelメインループの開始
        pyxel.run(self.update, self.draw)

    def update(self):
        # 回転角度を0.05ラジアンずつ増加
        self.angle += 0.05

        # 角度が2πを超えたら0に戻す（角度の正規化）
        if self.angle > 2 * math.pi:
            self.angle -= 2 * math.pi

    def draw(self):
        # 画面を黒でクリア
        pyxel.cls(0)

        # 現在の回転角度に対応する三角関数の値を計算
        cos_a = math.cos(self.angle)
        sin_a = math.sin(self.angle)

        # 回転後の頂点座標を格納するリスト
        rotated_points = []

        # 各頂点を回転変換
        for x, y, w in self.vertices:
            # 回転行列を適用
            # rx = cos(θ) * x - sin(θ) * y
            # ry = sin(θ) * x + cos(θ) * y
            rx = cos_a * x - sin_a * y
            ry = sin_a * x + cos_a * y

            # 回転後の座標を画面座標系に変換
            # 画面中央を原点とするため、center_x と center_y を加算
            screen_x = int(self.center_x + rx)
            screen_y = int(self.center_y + ry)

            # 画面座標を保存
            rotated_points.append((screen_x, screen_y))

        # 六角形の各辺を描画
        for i in range(6):
            # 現在の頂点
            x0, y0 = rotated_points[i]

            # 次の頂点（最後の頂点の次は最初の頂点）
            x1, y1 = rotated_points[(i + 1) % 6]

            # 頂点間を赤い線で結ぶ
            pyxel.line(x0, y0, x1, y1, COLOR_RED)

        # 六角形の中心座標を表示
        pyxel.text(10, 10, f"Center: ({self.center_x}, {self.center_y})", COLOR_WHITE)

        # 現在の回転角度を表示
        pyxel.text(10, 20, f"Angle: {self.angle:.2f} rad", COLOR_WHITE)

# プログラムの実行
RotateHexagon()

1.正六角形の生成:

• 正六角形の頂点は、中心から等距離（半径100）に配置
• 各頂点の角度は60度（π/3ラジアン）ずつ増加
• 極座標 (r, θ) から直交座標 (x, y) への変換を使用

2.回転アニメーション:

• 毎フレーム0.05ラジアンずつ回転
• 2π（360度）を超えたら0に戻す（オーバーフロー防止）

3.回転変換の実装:

• 回転行列を各頂点に適用:
• rx = cos(θ) * x - sin(θ) * y
• ry = sin(θ) * x + cos(θ) * y

4.回転後の座標を画面中央を基準に配置

• 描画方法:
• 6つの頂点を順番に線で結ぶことで六角形を描画
• 最後の頂点と最初の頂点も結ぶ（(i + 1) % 6で実現）

5.特徴:

• 同次座標 (x, y, 1) を使用しているが、実際には2D回転のみ
• Y軸の反転がないため、数学的な座標系と画面座標系が一致
• 数学的背景: 正n角形の頂点は θ = 2π/n * i（i = 0, 1, ..., n-1）で配置される

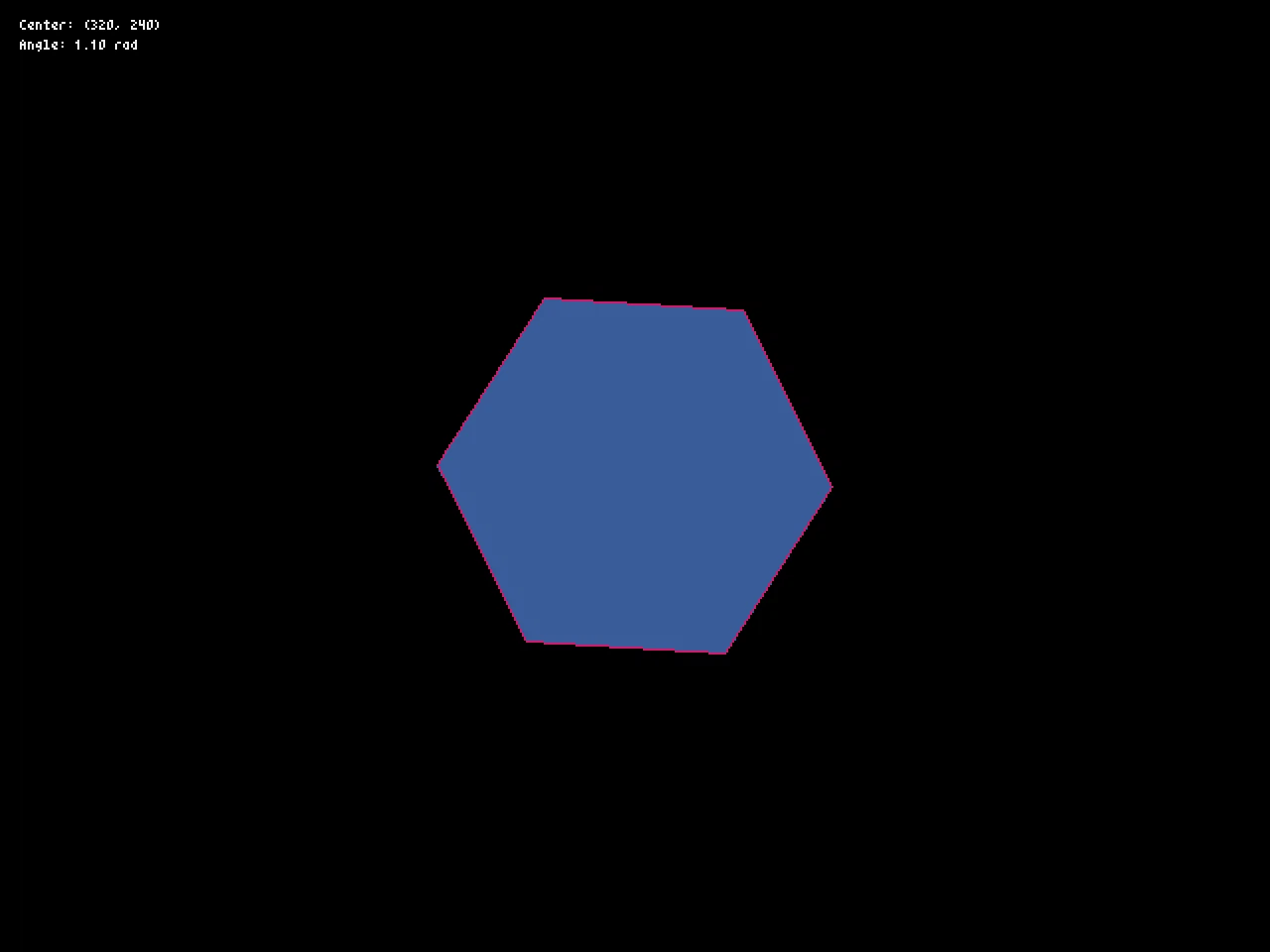

以下、pyxel.tri()を使って塗りを青で表示するコードです:

import pyxel
import math

# 色定数の定義
COLOR_WHITE = 7
COLOR_RED = 8
COLOR_BLUE = 5  # 青色を追加

# 画面サイズの定数
WIDTH = 640
HEIGHT = 480

class RotateHexagon:
    def __init__(self):
        # Pyxelの初期化
        pyxel.init(WIDTH, HEIGHT, title="Rotate Hexagon")

        # 六角形の中心座標（画面中央）
        self.center_x = WIDTH // 2
        self.center_y = HEIGHT // 2

        # 回転角度の初期値(ラジアン)
        self.angle = 0.0

        # 六角形の半径(中心から頂点までの距離)
        self.radius = 100

        # 六角形の頂点リスト(同次座標系: [x, y, 1])
        self.vertices = []

        # 正六角形の6つの頂点を生成
        for i in range(6):
            # 各頂点の角度(60度 = π/3 ラジアンずつ)
            theta = math.pi / 3 * i

            # 極座標から直交座標への変換
            x = self.radius * math.cos(theta)
            y = self.radius * math.sin(theta)

            # 同次座標として頂点を追加
            self.vertices.append((x, y, 1))

        # Pyxelメインループの開始
        pyxel.run(self.update, self.draw)

    def update(self):
        # 回転角度を0.05ラジアンずつ増加
        self.angle += 0.05

        # 角度が2πを超えたら0に戻す(角度の正規化)
        if self.angle > 2 * math.pi:
            self.angle -= 2 * math.pi

    def draw(self):
        # 画面を黒でクリア
        pyxel.cls(0)

        # 現在の回転角度に対応する三角関数の値を計算
        cos_a = math.cos(self.angle)
        sin_a = math.sin(self.angle)

        # 回転後の頂点座標を格納するリスト
        rotated_points = []

        # 各頂点を回転変換
        for x, y, w in self.vertices:
            # 回転行列を適用
            # rx = cos(θ) * x - sin(θ) * y
            # ry = sin(θ) * x + cos(θ) * y
            rx = cos_a * x - sin_a * y
            ry = sin_a * x + cos_a * y

            # 回転後の座標を画面座標系に変換
            # 画面中央を原点とするため、center_x と center_y を加算
            screen_x = int(self.center_x + rx)
            screen_y = int(self.center_y + ry)

            # 画面座標を保存
            rotated_points.append((screen_x, screen_y))

        # 六角形を中心点から各辺への三角形で塗りつぶす
        # 中心点の座標
        center = (self.center_x, self.center_y)

        # 6つの三角形を描画して六角形を塗りつぶす
        for i in range(6):
            # 現在の頂点
            x0, y0 = rotated_points[i]

            # 次の頂点(最後の頂点の次は最初の頂点)
            x1, y1 = rotated_points[(i + 1) % 6]

            # 中心点と2つの隣接する頂点で三角形を描画(青色で塗りつぶし)
            pyxel.tri(center[0], center[1], x0, y0, x1, y1, COLOR_BLUE)

        # 六角形の輪郭を赤い線で描画(塗りつぶしの上に重ねる)
        for i in range(6):
            # 現在の頂点
            x0, y0 = rotated_points[i]

            # 次の頂点(最後の頂点の次は最初の頂点)
            x1, y1 = rotated_points[(i + 1) % 6]

            # 頂点間を赤い線で結ぶ
            pyxel.line(x0, y0, x1, y1, COLOR_RED)

        # 六角形の中心座標を表示
        pyxel.text(10, 10, f"Center: ({self.center_x}, {self.center_y})", COLOR_WHITE)

        # 現在の回転角度を表示
        pyxel.text(10, 20, f"Angle: {self.angle:.2f} rad", COLOR_WHITE)

# プログラムの実行
RotateHexagon()

1.色定数の追加: COLOR_BLUE = 5 を追加
2.塗りつぶしの実装:

• 六角形を6つの三角形に分割
• 各三角形は「中心点」と「隣接する2つの頂点」で構成
• pyxel.tri()で青色(COLOR_BLUE)で塗りつぶし

3.描画順序:

• 先に青色の塗りつぶし(三角形)を描画
• その後、赤色の輪郭線を描画(見やすくするため)

4.六角形の三角形分割:

• 三角形0: 中心 - 頂点0 - 頂点1
• 三角形1: 中心 - 頂点1 - 頂点2
• 三角形2: 中心 - 頂点2 - 頂点3
• ...
• 三角形5: 中心 - 頂点5 - 頂点0

以下の六角形は塗りに空きがあります。中心点を基準に、扇形の三角形6個で六角形を構成するように、青い塗りを入れてください。

import pyxel
import math

COLOR_ORANGE = 9
COLOR_WHITE = 7
COLOR_BLUE = 5
WIDTH = 640
HEIGHT = 480

class RotateHexagon:
    def __init__(self):
        pyxel.init(WIDTH, HEIGHT, title="Rotate Hexagon")
        self.center_x = WIDTH // 2
        self.center_y = HEIGHT // 2
        self.angle = 0.0
        self.radius = 100
        self.vertices = []
        for i in range(6):
            theta = math.pi / 3 * i
            x = self.radius * math.cos(theta)
            y = self.radius * math.sin(theta)
            self.vertices.append((x, y, 1))
        pyxel.run(self.update, self.draw)

    def update(self):
        self.angle += 0.05
        if self.angle > 2 * math.pi:
            self.angle -= 2 * math.pi

    def draw(self):
        pyxel.cls(0)
        cos_a = math.cos(self.angle)
        sin_a = math.sin(self.angle)
        rotated_points = []
        for x, y, w in self.vertices:
            rx = cos_a * x - sin_a * y
            ry = sin_a * x + cos_a * y
            screen_x = int(self.center_x + rx)
            screen_y = int(self.center_y + ry)
            rotated_points.append((screen_x, screen_y))
        cx = self.center_x
        cy = self.center_y
        # ステップ1: 青色の六角形を描画（中心から放射状の6つの三角形）
        for i in range(6):
            x0, y0 = rotated_points[i]
            x1, y1 = rotated_points[(i + 1) % 6]
            pyxel.tri(cx, cy, x0, y0, x1, y1, COLOR_BLUE)
        # ステップ2: オレンジ色の三角形を上に重ねて描画（連続3頂点）
        for i in range(4):
            x0, y0 = rotated_points[i]
            x1, y1 = rotated_points[i + 1]
            x2, y2 = rotated_points[i + 2]
            pyxel.tri(x0, y0, x1, y1, x2, y2, COLOR_ORANGE)
        # ステップ3: 最後のオレンジ三角形
        pyxel.tri(rotated_points[4][0], rotated_points[4][1], rotated_points[5][0], rotated_points[5][1], rotated_points[0][0], rotated_points[0][1], COLOR_ORANGE)
        pyxel.text(10, 10, f"Center: ({self.center_x}, {self.center_y})", COLOR_WHITE)
        pyxel.text(10, 20, f"Angle: {self.angle:.2f} rad", COLOR_WHITE)

RotateHexagon()

重ね描きをしてしまった。

描画される三角形の詳細:
青色（6個の三角形）:
中心-頂点0-頂点1
中心-頂点1-頂点2
中心-頂点2-頂点3
中心-頂点3-頂点4
中心-頂点4-頂点5
中心-頂点5-頂点0

オレンジ色（5個の三角形、青の上に重ねる）:
頂点0-頂点1-頂点2
頂点1-頂点2-頂点3
頂点2-頂点3-頂点4
頂点3-頂点4-頂点5
頂点4-頂点5-頂点0

結果
完全に重ね描きしています
先に青色で六角形全体を塗る
その後、オレンジ色の三角形が部分的に青を覆い隠す
最終的に見えるのは「青とオレンジの組み合わせ」
Pyxelは後から描いたものが上に表示される（ペインターアルゴリズム）
このコードは無駄な描画をしているため、青色のみまたはオレンジ色のみにするか、意図的に2色のパターンを作りたい場合以外は、どちらか一方を削除すべきです。

「コードを書くという面倒な部分はAIに手伝ってもらうが、そのコードがなぜそう動くのかを理解するのは、人の役割である」
一歩一歩です。ありがとうございます。
