Kubernetesにダッシュボードをデプロイする

Posted at

環境

ESXi6.7上のVM3台

  • vm

    • k8s-master cpu:2 mem:4GB HDD:30GB IP:192.168.123.170
    • k8s-node1 cpu:2 mem:4GB HDD:30GB IP:192.168.123.171
    • k8s-node2 cpu:2 mem:4GB HDD:30GB IP:192.168.123.172
  • OS

    • CentOS7.8.2003
  • Kubernetes

    • kubeadmで構築
    • バージョン:1.18.6

はじめに

kubectlコマンド操作だけではちょっと寂しいと思い、「Kubernetes Dashboard v2.0.0をデプロイする」を参考にWeb UIを入れました。

手順

  1. 公式「Web UI (Dashboard)」の手順でインストールするとClusterIPになるため、アクセスしにくいためNodePortに変更します。

    • ダッシュボードのマニフェストをDLします
    yum install wget -y
    wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.3/aio/deploy/recommended.yaml

    • 以下のように修正します。
    ---

      kind: Service
      apiVersion: v1
      metadata:
        labels:
          k8s-app: kubernetes-dashboard
        name: kubernetes-dashboard
        namespace: kubernetes-dashboard
      spec:
    +   type: NodePort
        ports:
          - port: 443
            targetPort: 8443
    +       nodePort: 30843
        selector:
          k8s-app: kubernetes-dashboard

      ---

  2. 修正したマニフェストファイルを使用してダッシュボードをデプロイします。

    kubectl apply -f recommended.yaml


    ダッシュボードサービスが存在することを確認します。

    # kubectl get svc -n kubernetes-dashboard
    NAME                        TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)         AGE
    dashboard-metrics-scraper   ClusterIP   10.110.89.193   <none>        8000/TCP        54s
    kubernetes-dashboard        NodePort    10.107.229.73   <none>        443:30843/TCP   54s
    #


    ノードのIPを確認してダッシュボードにアクセスします。

    # kubectl get nodes -o wide
    NAME         STATUS   ROLES    AGE   VERSION   INTERNAL-IP       EXTERNAL-IP   OS-IMAGE                KERNEL-VERSION                CONTAINER-RUNTIME
    k8s-master   Ready    master   18h   v1.18.6   192.168.123.170   <none>        CentOS Linux 7 (Core)   3.10.0-1127.13.1.el7.x86_64   docker://19.3.12
    k8s-node1    Ready    <none>   17h   v1.18.6   192.168.123.171   <none>        CentOS Linux 7 (Core)   3.10.0-1127.13.1.el7.x86_64   docker://19.3.12
    k8s-node2    Ready    <none>   17h   v1.18.6   192.168.123.172   <none>        CentOS Linux 7 (Core)   3.10.0-1127.13.1.el7.x86_64   docker://19.3.12
    #


    https://<k8s-node1 or k8s-node2のINTERNAL-IP>:30843 でブラウザからアクセスします。

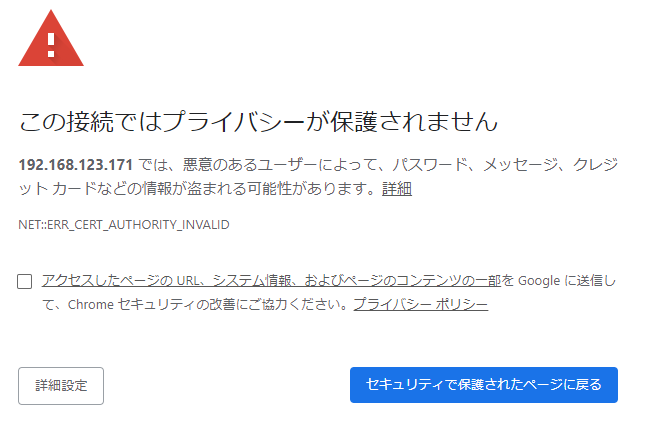

    Chromeでは以下のように表示されますが、ここは「詳細設定」をクリックしてダッシュボードにアクセスします。

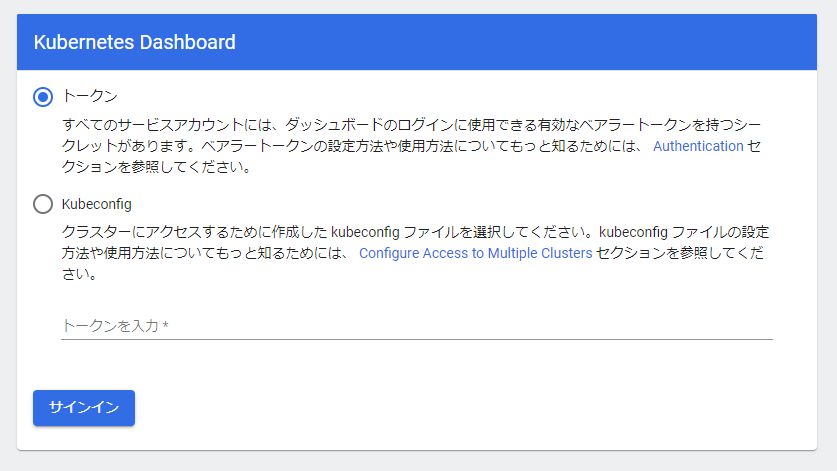

    ダッシュボードにアクセスすると以下のログイン画面が表示されます。

  3. ダッシュボードにログインするためのアカウントの作成
    ダッシュボードの公式サイトにある「Creating sample user」を参考にして、ダッシュボードのログインに必要なサービスアカウント、ロールを作成します。

    • 以下のマニフェストファイル(dashbord-adminuser.yaml)を作成します。
    apiVersion: v1
    kind: ServiceAccount
    metadata:
      name: admin-user
      namespace: kubernetes-dashboard
    ---
    apiVersion: rbac.authorization.k8s.io/v1
    kind: ClusterRoleBinding
    metadata:
      name: admin-user
    roleRef:
      apiGroup: rbac.authorization.k8s.io
      kind: ClusterRole
      name: cluster-admin
    subjects:
    - kind: ServiceAccount
      name: admin-user
      namespace: kubernetes-dashboard

    • 以下のコマンドを実行し、admin-user ServiceAccountとadmin-user ClusterRoleBindingを作成します
    kubectl apply -f dashbord-adminuser.yaml

  4. ダッシュボードにログインする
    以下のコマンドを実行し、先ほど作成した admin-userのトークンを取得します。

    kubectl -n kubernetes-dashboard describe secret $(kubectl -n kubernetes-dashboard get secret | grep admin-user | awk '{print $1}')


    出力されたtokenをダッシュボードのログイン画面に入力します。

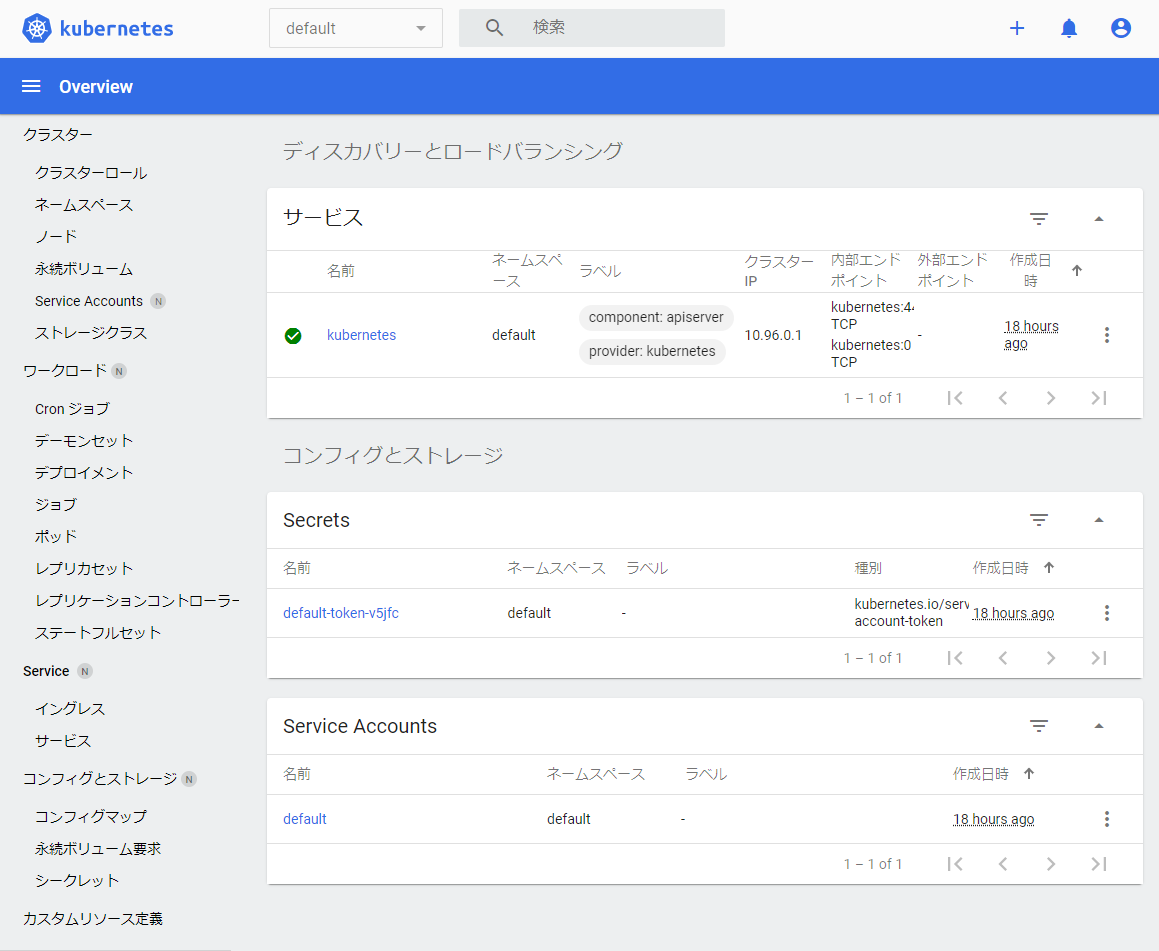

    ダッシュボードにログインが成功すると以下のような画面が表示されます。


参考URL

Kubernetes Dashboard v2.0.0をデプロイする
Web UI (Dashboard)
