@yass97

android:gravityとandroid:layout_gravityの違い

Posted at

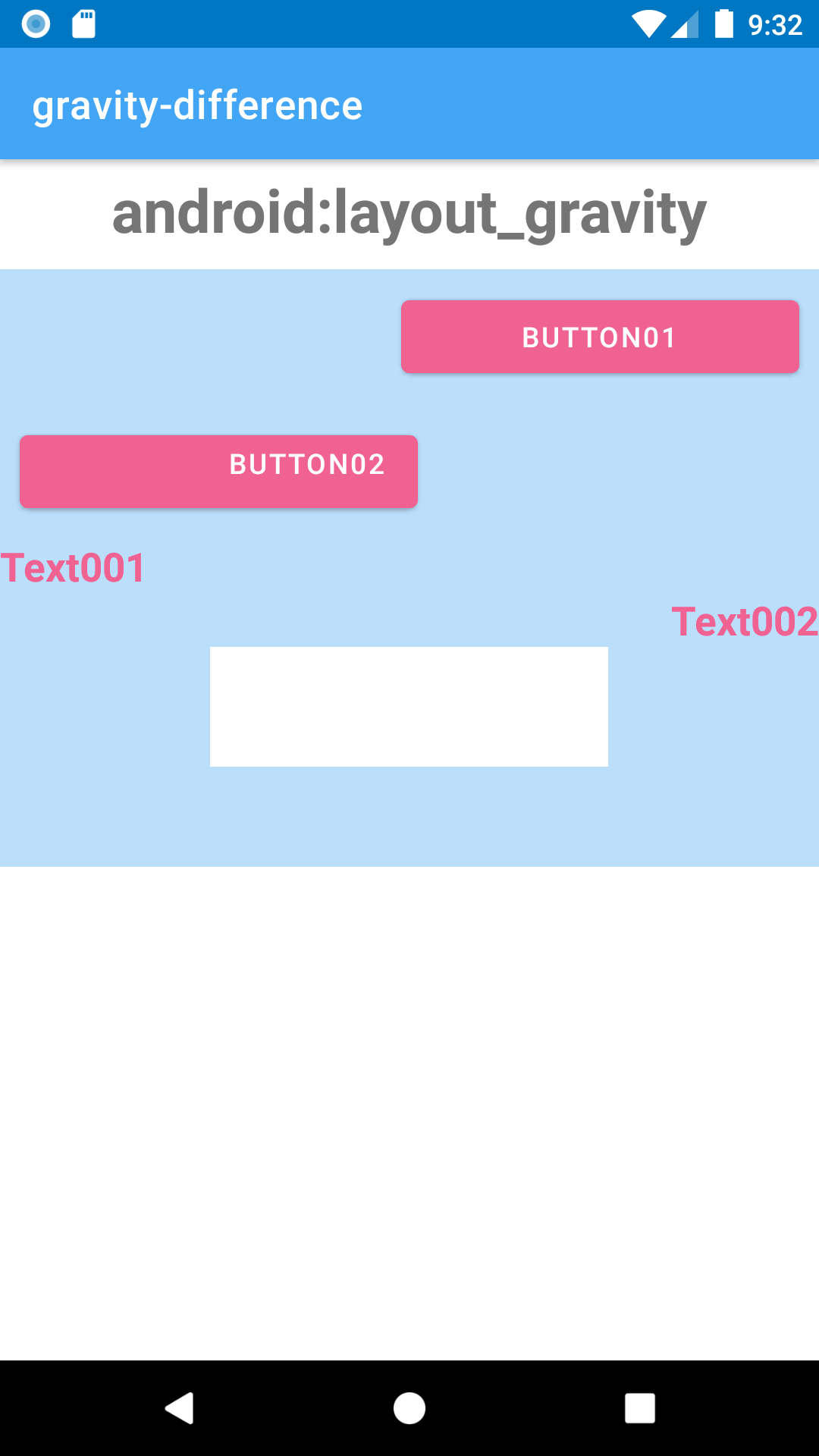

android:layout_gravity

android:layout_gravityは「レイアウト内での位置」を指定するときに使います。

レイアウト内の各ウィジェット（レイアウト）に対して、個別に設定していきます。

  • 親レイアウト（水色背景） -> LinearLayout
  • Button01 -> android:layout_gravity="end"（LinearLayoutの右に配置）
  • Button02 -> android:gravity="end"（テキストが右に移動（後述））
  • Text001 -> android:layout_gravity="end"（android:layout_width="match_parent"で横幅いっぱいになっているので、変化なし）
  • Text002 -> android:layout_gravity="end"（LinearLayoutの右に配置）
  • 子レイアウト（白背景） -> android:layout_gravity="center"（LinearLayoutの中央に配置）

雑ですが、上記のレイアウトファイルの内容です。

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/layout_gravity_title"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="5dp"
        android:gravity="center"
        android:text="android:layout_gravity"
        android:textSize="30sp"
        android:textStyle="bold"
        app:layout_constraintTop_toTopOf="parent" />

    <!-- 親レイアウト（水色背景） -->
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="300dp"
        android:layout_marginTop="10dp"
        android:background="#bbdefb"
        android:orientation="vertical"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/layout_gravity_title">

        <!-- Button01 -->
        <Button
            android:layout_width="200dp"
            android:layout_height="wrap_content"
            android:layout_gravity="end"
            android:layout_margin="10dp"
            android:backgroundTint="#f06292"
            android:text="Button01" />

        <!-- Button02 -->
        <Button
            android:layout_width="200dp"
            android:layout_height="wrap_content"
            android:layout_margin="10dp"
            android:backgroundTint="#f06292"
            android:gravity="end"
            android:text="Button02" />

        <!-- Text001 -->
        <TextView
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:layout_gravity="end"
            android:text="Text001"
            android:textColor="#f06292"
            android:textSize="20sp"
            android:textStyle="bold" />

        <!-- Text002 -->
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="end"
            android:text="Text002"
            android:textColor="#f06292"
            android:textSize="20sp"
            android:textStyle="bold" />

        <!-- 子レイアウト（白背景） -->
        <androidx.constraintlayout.widget.ConstraintLayout
            android:layout_width="200dp"
            android:layout_height="60dp"
            android:layout_gravity="center"
            android:background="@android:color/white">

        </androidx.constraintlayout.widget.ConstraintLayout>

    </LinearLayout>

</androidx.constraintlayout.widget.ConstraintLayout>

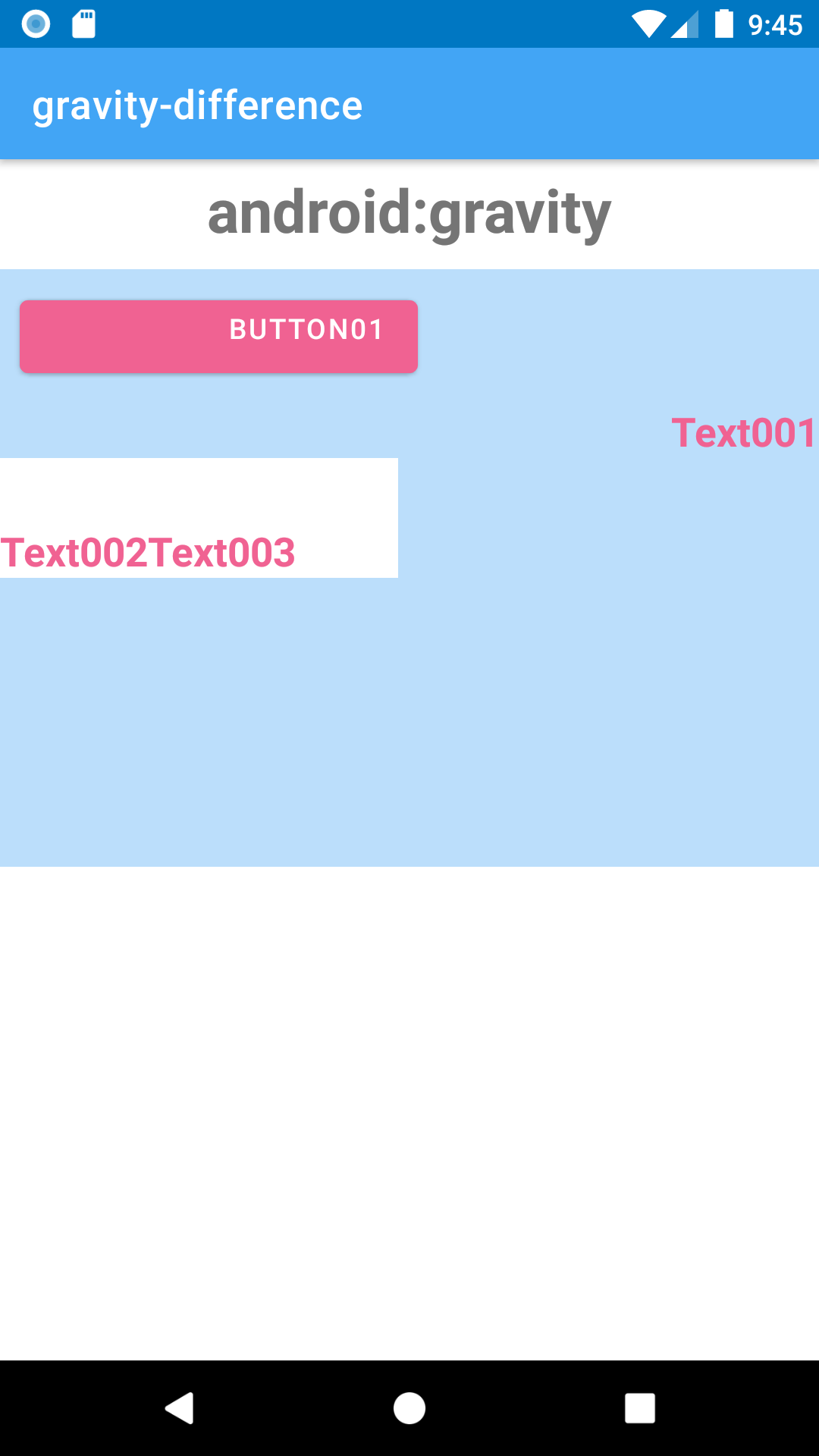

android:gravity

android:gravityは「ウィジェット（レイアウト）内部にある部品の位置」を指定するときに使います。

部品というのは、「ボタンのテキスト」や「レイアウト内のウィジェット（レイアウト）」を指しています。

  • Button01 -> android:gravity="end"（ボタンのテキストを右に配置）
  • Text001 -> android:gravity="end"（android:layout_width="match_parent"を指定すると、TextViewが右に移動）
  • 子レイアウト（白背景） -> android:gravity="bottom"（レイアウト内部のウィジェットを全て下に配置）
<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/layout_gravity_title"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="5dp"
        android:gravity="center"
        android:text="android:gravity"
        android:textSize="30sp"
        android:textStyle="bold"
        app:layout_constraintTop_toTopOf="parent" />

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="300dp"
        android:layout_marginTop="10dp"
        android:background="#bbdefb"
        android:orientation="vertical"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/layout_gravity_title">

        <!-- Button01 -->
        <Button
            android:layout_width="200dp"
            android:layout_height="wrap_content"
            android:layout_margin="10dp"
            android:backgroundTint="#f06292"
            android:gravity="end"
            android:text="Button01" />

        <!-- Text001 -->
        <TextView
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:gravity="end"
            android:text="Text001"
            android:textColor="#f06292"
            android:textSize="20sp"
            android:textStyle="bold" />

        <!-- 子レイアウト（白背景） -->
        <LinearLayout
            android:layout_width="200dp"
            android:layout_height="60dp"
            android:background="@android:color/white"
            android:gravity="bottom">

            <!-- Text002 -->
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="Text002"
                android:textColor="#f06292"
                android:textSize="20sp"
                android:textStyle="bold" />

            <!-- Text003 -->
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="Text003"
                android:textColor="#f06292"
                android:textSize="20sp"
                android:textStyle="bold" />

        </LinearLayout>

    </LinearLayout>

</androidx.constraintlayout.widget.ConstraintLayout>

android:layout_gravity、android:gravityに設定出来る値はこちらで確認出来ます。

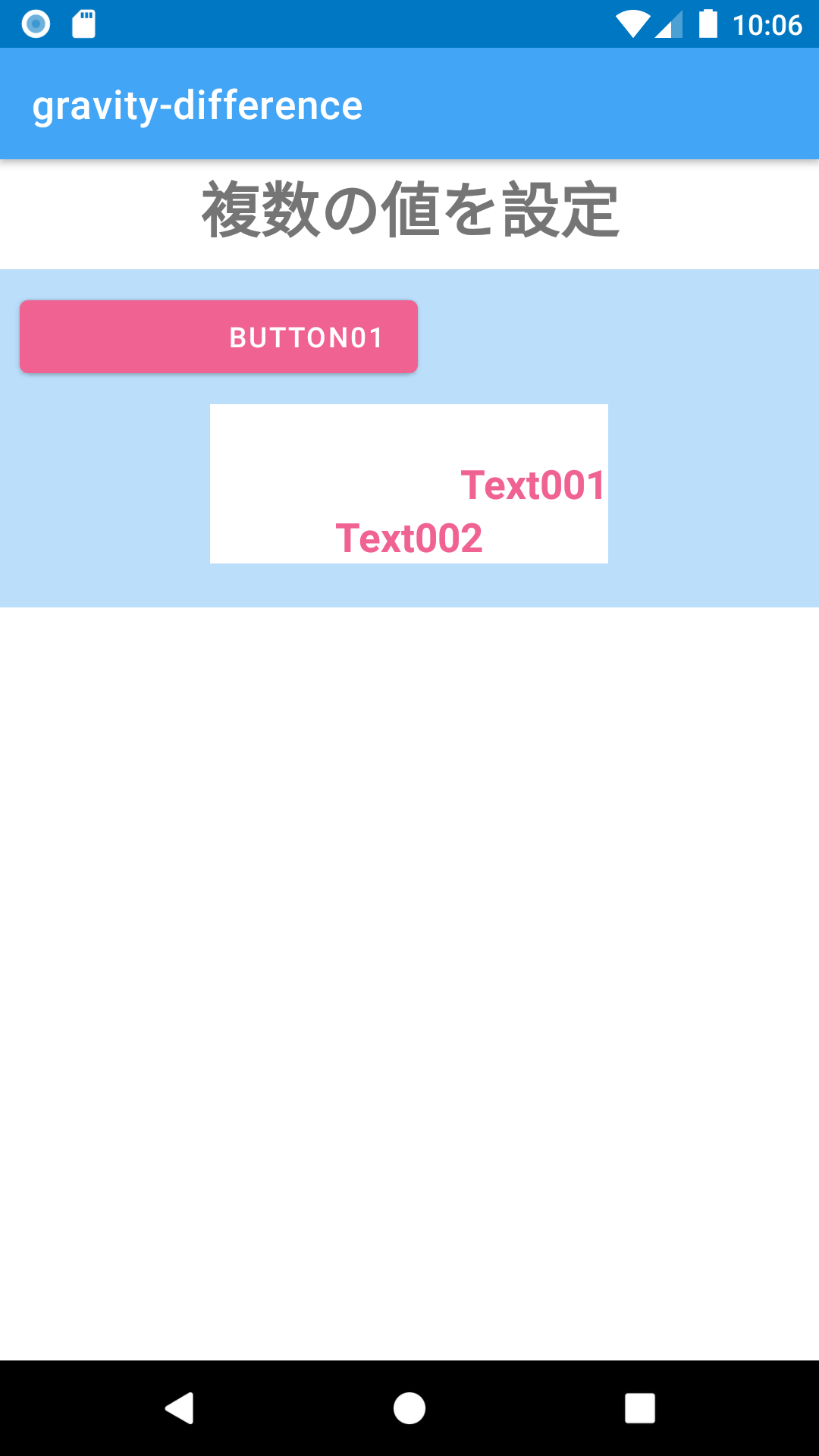

複数の値を設定する方法

「右側中央」のように、複数の値を指定するときは、|を使います。

  • Button01 -> android:gravity="end|center"（Buttonのテキストを「右側中央」に配置）
  • Text001 -> android:layout_gravity="end|center"（白背景レイアウトの「右側中央」に配置）
  • Text002 -> android:layout_gravity="center|bottom"（白背景レイアウトの「中央下」に配置）
<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/layout_gravity_title"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="5dp"
        android:gravity="center"
        android:text="複数の値を設定"
        android:textSize="30sp"
        android:textStyle="bold"
        app:layout_constraintTop_toTopOf="parent" />

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="170dp"
        android:layout_marginTop="10dp"
        android:background="#bbdefb"
        android:orientation="vertical"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/layout_gravity_title">

        <!-- Button01 -->
        <Button
            android:layout_width="200dp"
            android:layout_height="wrap_content"
            android:layout_margin="10dp"
            android:backgroundTint="#f06292"
            android:gravity="end|center"
            android:text="Button01" />

        <FrameLayout
            android:layout_width="200dp"
            android:layout_height="80dp"
            android:layout_gravity="center"
            android:background="@android:color/white">

            <!-- Text001 -->
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_gravity="end|center"
                android:text="Text001"
                android:textColor="#f06292"
                android:textSize="20sp"
                android:textStyle="bold" />

            <!-- Text002 -->
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_gravity="center|bottom"
                android:text="Text002"
                android:textColor="#f06292"
                android:textSize="20sp"
                android:textStyle="bold" />

        </FrameLayout>

    </LinearLayout>

</androidx.constraintlayout.widget.ConstraintLayout>
