はじめに
― なぜ高校物理でコイルやコンデンサーを学ぶのか、精密測定は何をしているのか
測定器の世界に初めて触れた時は、しばしば少し戸惑う。光を電流に変えるフォトチューブ（広義の光電管）、特に光電子増倍管（photomultiplier tube; PMT）、電離を使うガス検出器、電子正孔対を集める半導体検出器、熱を読むボロメータ、超伝導遷移を利用する TES、そして共振器やフィルタや増幅器。どれも同じ「測定器」と呼ばれているのに、仕組みはまるで違って見えるからである。
このとき、多くの場合は「測定器とは種類ごとに別々の原理を持つ装置なのだ」と理解してしまう。もちろん、それは半分は正しい。実際、それぞれの装置には固有の物理がある。光電効果、電離、半導体のバンド構造、熱緩和、超伝導転移、磁束量子化など、個別の中身は確かに違う。
しかし、そこで思考を止めてしまうと、測定の本質が見えにくくなるのも事実である。むしろ重要なのは、それらの装置が結局のところ何をしているのか、その背後にどのような共通構造があるのか、と考えてみるのも面白いだろう。
この記事で目指すのは、その共通構造をできるだけ高い立場から見通すことである。特に、なぜ高校物理でコイルやコンデンサーを学ぶのか、なぜばね振動や減衰振動がこれほど大切なのか、そしてそれがなぜ現代の精密測定や共振器の理解につながるのかを、そのような基本から丁寧に説明してみる。
ここで中心に置くのは、ある物理系が安定な基準状態を持ち、外部からの入力によってわずかに変化し、その変化を読み出す型の測定である。この枠組みには、機械振動子、RC 回路、LCR 回路、各種共振器、熱型検出器、TES、マイクロ波読み出し系などが自然に入る。感光板のような不可逆な記録系はそのままでは少し外れるが、それでも「入力によって内部状態が変化し、その痕跡を読む」という意味では、広い意味で同じ系譜に属している。
要するに、ここで考えるのは、測定を、外界からの微弱な信号に対する安定な応答として捉える立場である。
まず全体像を一枚で見る

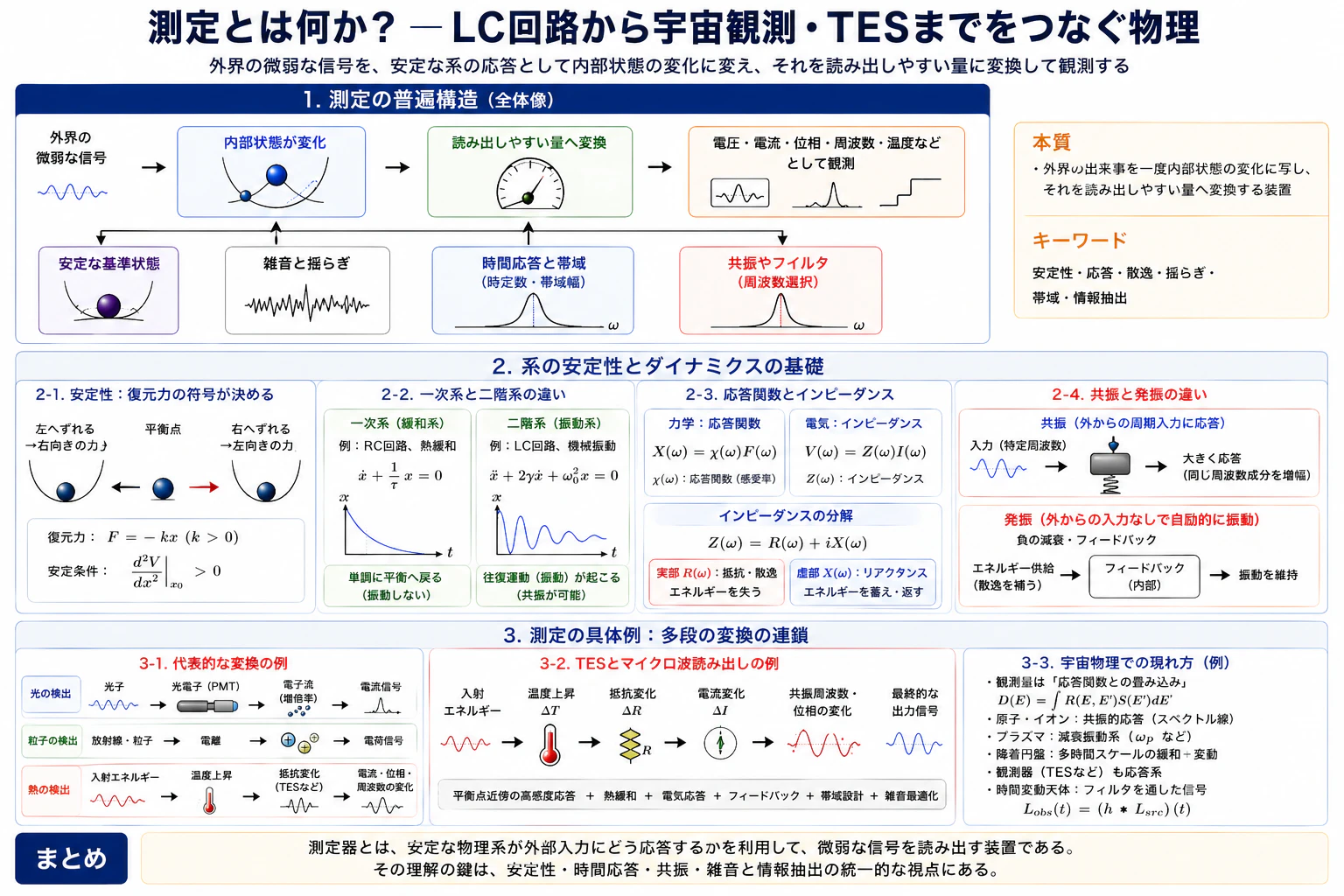

最初に、この記事全体で言いたいことを一枚の図にしておく。
細部に入る前に、この骨格を頭のどこかに置いておくと読みやすい。
この図の要点は、測定器とは単に「値を表示する箱」ではなく、外界の出来事を一度内部状態の変化へ変え、それをさらに読み出しやすい変数へ写し替える装置だということである。しかもその全過程は、安定性、雑音、時間応答、帯域といった条件の上に成立している。
測定器とは、何を何に変えているのか
測定器とは何か。最も一般的に言えば、それは入力された物理量を、読み出し可能な別の変数へ変換する装置である。
この見方は単純だが、とても大事である。なぜなら、装置ごとの細かな違いを越えて、測定の骨格を取り出せるからである。
たとえばフォトチューブは、入射した光子を光電子に変え、その電子流を増倍して電流信号にする。半導体検出器は、入射エネルギーを電子正孔対の数に変え、それを電荷として読み出す。ガス検出器は、電離によって生じた電子・イオンを移動・増倍させ、電気信号を得る。熱型検出器は、入射エネルギーを温度変化に変え、その温度変化を抵抗や周波数のずれとして読む。TES はまさにその洗練形である。
ここで重要なのは、入力された信号がそのまま目に見えるわけではないということである。測定器は、自然の中の微かな出来事を、一度自分の内部変数に写し替え、その内部変数の変化として信号を可視化する。つまり測定とは、いわば写像である。外界の出来事を、その装置にとって最も都合のよい変数へ移すのである。
このとき、どんな測定器にも必ず必要なのが基準状態である。何も入力がないときにどこにいるのかが定まっていなければ、変化を測ることはできない。したがって測定器とはまず、安定した基準状態を持つ系でなければならない。
ここで、典型例を一度並べておくと見通しがよい。
この段階では、原理が違って見えてもよい。大切なのは、どれも「入力を別の変数へ変換している」という点でつながっていることである。
安定性とは何か
なぜ復元力の符号が大事なのか
ここで、安定性の話に入る。
物理系に基準状態があるとは、変数 $x$ がある値の近くにとどまりやすいということである。もし少しずれただけでどこまでも離れていってしまうなら、その点は基準にならない。測定器に必要なのは、信号がないときに自然に戻ってくる状態である。
この「戻ってくる」という性質を最も簡単に表すのが復元力である。たとえばばねでは、平衡点から右にずらすと左向きの力が働き、左にずらすと右向きの力が働く。式で書けば
F = -kx
である。
この式で本当に大事なのは、係数の大きさだけではなく、符号である。マイナス符号は、変位と力の向きが逆であること、すなわち「ずれを打ち消す向きに力が働く」ことを表している。
このことは図で見ると直感的である。
もしここで力の向きがずれと同じなら、平衡点は不安定になる。つまり、安定性は「何かが元に戻る」という曖昧な話ではなく、微小変位に対して逆向きの応答が返ることである。
さらに深く見ると、復元力とは保存力の近似形である。保存力があるとき、力はポテンシャルエネルギー $V(x)$ から
F(x) = -\frac{dV}{dx}
で与えられる。平衡点 $x_0$ では
\left.\frac{dV}{dx}\right|_{x=x_0} = 0
であり、安定であるためには
\left.\frac{d^2V}{dx^2}\right|_{x=x_0} > 0
が必要である。したがって平衡点近傍では
V(x)\approx V(x_0)+\frac12 k(x-x_0)^2
となり、
F(x)\approx -k(x-x_0)
が得られる。
ここで大切なのは、フックの法則が単なるばねの特殊事情ではなく、安定な保存系の近くで一般に現れる最も基本的な形だということである。
振動には、なぜ二つの要素が必要なのか
慣性と復元の拮抗
しかし、復元力があるだけでは振動は起きない。
元へ戻ろうとするだけなら、平衡点に近づいて止まるだけでもよいからである。
振動が起こるためには、復元力に加えて慣性が必要である。あるいは、互いに共役な2つの保存量（エネルギー形態）の交換が必要である。
質量を持つ物体は、元へ戻る途中で速度を持ち、そのまま進みすぎる。すると今度は逆向きの復元力が働き、また戻される。この行きすぎと引き戻しの繰り返しが振動である。
その最も基本的な式が
m\ddot{x} + kx = 0
であり、現実には散逸を入れて
m\ddot{x} + \gamma \dot{x} + kx = 0
となる。
ここで、振動の成立条件を図で見ると分かりやすい。
この循環が続くことで振動が成立する。
つまり振動とは、「元へ戻る力」と「そのまま進みたい性質」が同時にあるときに生まれる。
人類はなぜコイルとコンデンサーを使うようになったのか
電気回路に「時間」と「振動」を持ち込む素子
電気回路の視点で考えてみよう。高校物理では、抵抗、コンデンサー、コイルが並べて出てくる。しかし多くの学生は、それらを「回路に出てくる三つの部品」として覚えるだけで終わってしまう。けれども本当は、この三つはまったく役割が違う。
抵抗はエネルギーを散逸させる。それに対してコンデンサーとコイルは、エネルギーを一時的に蓄える。しかも蓄え方が異なる。
コンデンサーは電荷を蓄え、その結果として電場エネルギーを持つ。
V = \frac{q}{C}
U_C = \frac{q^2}{2C}
一方、
コイルは電流の時間変化に対して起電力を生じ、それを抑制するように振る舞う(磁場エネルギーを蓄える)。
V = L\frac{dI}{dt}
U_L = \frac12 LI^2
この関係は、図にするとかなり分かりやすい。
コンデンサーは、回路の中で「ずれ」をためる素子であり、コイルは「慣性」に相当する素子である。この二つがそろうと、電場エネルギーと磁場エネルギーの間でエネルギーが往復し、電気回路の中に振動が生まれる。
この振る舞いは
L\ddot{q}+\frac1C q = 0
で表され、機械振動の
m\ddot{x}+kx = 0
と同じ構造を持っている。
ここで伝えたいのは、コイルやコンデンサーは「公式を増やすための部品」ではないということである。
電気回路の中に、時間依存性、エネルギー蓄積、振動、共振を導入するための根本素子なのである。
一次系とは何か
RC 回路と熱緩和の世界
ここで、一次系と二階系の違いをはっきりさせたい。
まず一次系とは、時間微分が一階までしか出てこない系である。最も典型的なのは RC 回路や単純な熱緩和である。
たとえば RC 回路では
R\dot{q}+\frac1C q = V(t)
外力がないときは
R\dot{q}+\frac1C q = 0
となり、解は
q(t)=q(0)e^{-t/RC}
である。
この振る舞いは「戻る」ことはするが、「行きすぎて戻る」ことはしない。
その理由は、エネルギーを往復させる二つの自由度がないからである。コンデンサーに蓄えられたエネルギーは、抵抗で熱として失われるだけである。
熱緩和も同じである。単純なモデルでは
C_{\rm th}\dot{T}+G(T-T_0)=P(t)
であり、外力がなければ温度差は指数関数的に減衰する。
ここで、一次系のイメージを図にしておく。
一次系の本質は、一つの時定数で、単調に平衡へ近づくことにある(線形一次系は固有振動を持たない)。
二階系とは何か
LC 回路と機械振動の世界
これに対して二階系では、二つのエネルギー貯蔵要素がある。その結果、系は単に戻るだけではなく、行きすぎて戻されるという往復運動をする。これが振動である。
機械なら運動エネルギーとポテンシャルエネルギー、電気回路なら磁場エネルギーと電場エネルギーである。二階系の本質は、「二つの保存的自由度の間でエネルギーが交換される」ことにある。
この違いを一枚で比較すると、次の図がわかりやすい。
一次系は本質的に緩和の世界であり、二階系は本質的に振動と共振の世界である。
この違いは形式的ではなく、測定器の性格そのものを決める。
外力がある場合とない場合で、何が違うのか
自然応答と強制応答
ここで、方程式に外力がある場合とない場合の違いを見ておきたい。
まず
m\ddot{x}+\gamma\dot{x}+kx=0
や
L\ddot{q}+R\dot{q}+\frac1C q=0
のような式は、その系自身が持つ固有の性質を記述している。これは自由振動、自然応答の方程式であり、ここからわかるのは固有振動数、減衰率、安定性である。
これに対して
m\ddot{x}+\gamma\dot{x}+kx=F(t)
や
L\ddot{q}+R\dot{q}+\frac1C q=V(t)
は、外から与えられた入力に対してどう応答するかを表す。こちらは強制振動、あるいは駆動応答の方程式である。
この違いは図にすると一目である。
自由振動の式は「この装置はどんな性格を持つか」を教え、強制応答の式は「この装置は外からの信号にどう答えるか」を教える。測定器として重要なのは後者である。
応答関数とは何か
インピーダンス、リアクタンスとの違い
外力に対する応答を一般的に表す量が応答関数である。
たとえば力 $F(\omega)$ を入力、変位 $X(\omega)$ を出力とすれば、
X(\omega)=\chi(\omega)F(\omega)
と書ける。この $\chi(\omega)$ が応答関数、あるいは感受率である。
一方、電気回路では
V(\omega)=Z(\omega)I(\omega)
と書いたときの $Z(\omega)$ をインピーダンスと呼ぶ。
したがって、応答関数とインピーダンスは本質的に別物というわけではない。どちらも線形応答を周波数空間で表したものであり、何を入力、何を出力とするかで名前が変わっているだけである。
さらにリアクタンスは、インピーダンスの虚部に対応し、
エネルギーの蓄積と放出による位相差として現れる。
抵抗はエネルギーを熱として失わせる実部を持ち、コイルやコンデンサーはエネルギーを蓄えて返すので虚部として現れる。
Z_L=i\omega L,\qquad Z_C=\frac{1}{i\omega C}
この関係も図にすると頭に残りやすい。
この図で見てほしいのは、応答関数、インピーダンス、リアクタンスがばらばらの単語ではなく、同じ線形応答論の中に並んでいるということである。
なぜ測定では「そこそこゆっくり戻る」ことが重要なのか
ここで、測定器設計の非常に実際的で、しかも深い問題に触れたい。それは、なぜ測定器は「すぐ戻ればよい」のでもなく、「いつまでも戻らなければよい」のでもないのか、ということである。
微弱な信号を測るとき、測定器は入力に対して十分大きく応答してほしい。しかし応答が一瞬で終わってしまえば、信号を積分したり平均したりする時間が足りない。逆に、あまりにも長く尾を引くと、次の信号と重なってしまい、時間分解能が失われる。
つまり測定器には、応答してから、適度な速さで元に戻ることが求められる。
このトレードオフは図にすると伝わりやすい。
これは感度と帯域のトレードオフである。
時定数が短すぎると系は入力をすぐ忘れてしまい、長すぎると情報が詰まりすぎる。測定器設計とは、この「ちょうどよさ」を探す問題でもある。
共振とは何か
特定の時間構造にだけ敏感であること
共振とは単に「大きく振れる現象」ではない。より本質的には、ある特定の周波数帯域に対してだけ非常に敏感であることである。
もし入力信号が特定の周波数成分を持っているなら、その周波数に固有振動数を合わせた系は、その成分だけを選択的に大きく取り出すことができる。これは広帯域の雑音の中から、特定の時間構造を持つ信号だけを拾い出すことに等しい。
図にすると、共振の本質はかなり見えやすくなる。
共振器とは、信号をただ大きくする装置ではなく、時間構造によって信号と雑音を分離する装置なのである。
共振と発振はどう違うのか
ここは学生がとても混乱しやすいところである。共振も発振も「よく揺れる」ように見えるからである。けれども、数理的にも物理的にも両者は違う。
共振とは、外部から与えられた周期的入力に対して、系が特定周波数で大きく応答する現象である。つまり外からエネルギーを入れてもらい、その周波数成分に対して選択的に大きく返事している。
これに対して発振とは、外部の周期的入力がなくても、系が自分で振動を維持してしまう状態である。そこでは散逸を打ち消すだけのエネルギー供給が系の内部にあり、実効的に負の減衰が生じている。
この違いは図で示すのが最もわかりやすい。
したがって、共振は外から来た信号に対する選択的応答であり、発振は系自身がエネルギーを得て自ら周期運動を作る状態である。
測定器の数学が面白いのは、雑音があるからである
もし雑音がなければ、測定器はただ大きく応答すればよい。しかし現実には、熱雑音、ショット雑音、1/f 雑音、増幅器雑音、環境雑音が常にある。すると問題は「どれだけ大きく動くか」ではなく、「信号に対して大きく、雑音に対しては小さく動けるか」に変わる。
この構図も図にしておくとよい。
ここで応答関数、伝達関数、インピーダンス、フィルタ、共振、ロックイン、マッチトフィルタといった概念が一つの文脈でつながる。時間領域では畳み込みで書かれる応答が、周波数領域では積になり、雑音はスペクトル密度で表される。そして最適な信号抽出は、どの周波数成分をどの重みで拾うかという問題になる。
TES や最先端測定は、この普遍構造の洗練形である
ここまでの議論を踏まえると、TES やマイクロ波読み出しは特別に奇妙な技術ではなく、むしろ測定一般の普遍構造を、極低温・低雑音・高感度の極限で実装したものだと見えてくる。
TES では入射エネルギーが温度上昇になり、その温度上昇が抵抗変化になり、その抵抗変化が電流変化や周波数シフトとして読み出される。そこには平衡点近傍の高感度応答、熱緩和、電気的応答、フィードバック、帯域設計、雑音最適化がすべて入っている。
この多段の変換も、一枚の図にすると整理しやすい。
つまり、TES やマイクロ波読み出しなど、特別な魔法ではなく、変換の連鎖としての測定の典型的な実装方式とも理解できる。
おわりに
高校物理でコイルやコンデンサーを学ぶ意味を、深く考えることは案外少ない。けれども、そこには現代の測定論へつながる非常に大きな内容が含まれている。
コイルとコンデンサーは、回路に時間構造を持ち込み、エネルギーを蓄え、位相差を生み、共振を可能にする素子である。ばねと質量は、力学において同じ役割を果たしている。RC 回路や熱緩和は一次系として「戻る」ことを教え、LC 回路や機械振動は二階系として「往復し、選択的に応答する」ことを教える。そこに散逸が加わると、安定性・帯域・感度・回復時間の問題が生まれる。さらにフィードバックが加わると、測定器と発振器の境界が見えてくる。
つまり、これらは別々の話ではない。安定な物理系が外部入力にどう応答するかという、一つの大きな理論のさまざまな顔なのである。
この見方を一度つかめば、新しい測定器や回路や共振器に出会っても、ただ公式を覚えるのではなく、「この系の保存力は何か」「復元の源は何か」「散逸はどこにあるか」「何が一次系で何が二階系か」「どの周波数に敏感で、なぜそうなるのか」という問いで理解できるようになる。
そしてそのとき、測定器の物理は単なる装置の寄せ集めではなく、安定性、応答、散逸、揺らぎ、情報抽出を貫く、非常に美しい統一的な学問として見えてくるはずである。
Appendix A：この枠組みは宇宙物理でどう現れるか
ここまで議論してきた「安定系の線形応答」という枠組みは、宇宙物理学の多くの観測・理論に自然に現れるものである。ここではいくつか典型例を挙げ、その対応関係を整理する。
A.1 観測とは「応答関数との畳み込み」である
宇宙観測で我々が実際に得ているデータは、天体そのものではない。
観測量 $D(E)$ は、真のスペクトル $S(E)$ と検出器応答 $R(E,E')$ の畳み込みとして
D(E) = \int R(E,E')\, S(E')\, dE'
で与えられる。
ここで $R(E,E')$ は、真のエネルギー $E'$ を持つ光子が観測エネルギー $E$ として検出される確率分布（応答関数）を表している。
これは本編で述べた
\text{出力} = \text{応答関数} \times \text{入力}
の具体例である。
ここで重要なのは、
- 天体は「入力」
- 検出器＋望遠鏡は「応答関数」
- 観測データは「出力」
であるという対応である。
したがって宇宙物理の解析とは、本質的には
応答関数を理解した上で、入力を逆問題として推定する
作業である。
A.2 共振器とスペクトル線：周波数選択の物理
本編では共振を「特定周波数に対する選択的応答」として説明した。
宇宙物理においてこれに対応するのがスペクトル線である。
原子やイオンは、特定のエネルギー差に対応する周波数でのみ光を吸収・放出する。これは量子系が持つ固有の遷移構造に対応しており、
- 共振器 → 周波数選択
- 原子遷移 → エネルギー選択
という対応関係がある。
したがってスペクトル線観測とは、
宇宙に存在する「天然の共振的応答」を利用して物質の状態を同定している
とも言える。
A.3 プラズマは「減衰振動系」として振る舞う
宇宙の高温プラズマは、単純な静的媒質ではなく、時間的な応答を持つ系である。
例えば電子密度の微小揺らぎ $\delta n$ は、プラズマ振動として
\ddot{\delta n} + \gamma \dot{\delta n} + \omega_p^2 \delta n = 0
のような二階の微分方程式で記述される。
ここで
- $\omega_p$：プラズマ振動数（復元の強さ）
- $\gamma$：衝突や放射による散逸
である。
この構造は
m\ddot{x} + \gamma \dot{x} + kx = 0
と同一であり、
プラズマは減衰振動系としての応答を持つ
と理解できる。
A.4 降着円盤と時間応答：緩和過程としての理解
ブラックホール周囲の降着円盤では、物質が粘性によって内側へ輸送される。この時間スケールは
t_{\rm visc} \sim \frac{R^2}{\nu}
で与えられる。
この過程は、局所的には一次系的な緩和として理解することができる。
したがって降着円盤は、
- 高周波成分：局所的な振動や不安定性（準周期振動など）
- 低周波成分：粘性による緩和
という複数の時間スケールを持つ応答系として振る舞う。
これは本編で述べた
「適度な時間応答が重要である」
という議論の自然な拡張である。
A.5 X線観測器そのものが「応答系」である
TES や半導体検出器の議論は、そのまま宇宙観測装置に対応する。
例えば TES では
という変換が起きている。
これは本編の
入力 → 内部状態 → 読み出し
という構造そのものであり、
宇宙観測とは「宇宙＋測定器」が構成する合成的な応答系を観測している
と捉えることができる。
A.6 時間変動天体は「フィルタを通した信号」として観測される
ブラックホール連星や中性子星では、光度が時間的に変動する。
観測される光度 $L_{\rm obs}(t)$ は、実際の変動 $L_{\rm src}(t)$ が
- 降着円盤
- コロナ
- 伝播過程
- 検出器
といった複数の物理過程を経ることで
L_{\rm obs}(t) = (h * L_{\rm src})(t)
と畳み込みで表される。
ここで $h(t)$ は、これらの過程が作る総合的な応答関数である。
したがって観測される変動は、
宇宙における物理過程（伝播・散乱・応答）が作るフィルタを通した信号
として理解される。
A.7 まとめ：宇宙物理は「多階層の応答系の科学」である
以上をまとめると、
- 測定器 → 応答関数
- 原子・イオン → 共振的応答
- プラズマ → 減衰振動系
- 降着円盤 → 緩和系
- 観測データ → 応答を通した畳み込み結果
という対応関係が見えてくる。
したがって宇宙物理とは、
自然界に存在する多階層の応答系を通して、入力（物理状態）を逆推定する科学
とも言える。
この見方に立つと、観測・理論・装置開発は別々の営みではなく、
応答を理解し、それを通して自然を読み解く
という一つの統一的な枠組みの中に位置づけられる。
付記
この記事をどう読むとよいか
この記事は、個々の公式を暗記するためのものではなく、それらがなぜ同じ場所に現れるのかを見通すためのものである。したがって、
- 復元力には符号があること
- 一次系は「戻る」系であり、二階系は「往復する」系であること
- コイルとコンデンサーはエネルギーを蓄えるから重要なのであって、単なる部品ではないこと
- 共振は外力に対する選択応答であり、発振は自励的な運動であること
の四点が腹に落ちれば、それだけでも良いでしょう。
その上で、実際の回路や検出器や共振器に戻って眺めると、教科書の式が単なる記号ではなく、時間の中で動く物理系の姿として見えてくるはずである。そのような視点が、宇宙物理の基本としても役立つでしょう。
