はじめに
電気回路を学び始めると、抵抗、コイル、コンデンサーという三つの素子が、ごく自然なものとして現れます。高校でも大学でも、これらは「回路の基本素子」として導入されます。しかし、改めて考えてみると、これは少し不思議です。
そもそも、電流を流すだけなら、導線と電池があれば十分そうに見えます。にもかかわらず、人類はなぜわざわざ、電場をためるコンデンサーや、磁場をためるコイルを回路に持ち込んだのでしょうか。なぜ「ためる」「遅らせる」「戻る」「振動する」といった、いかにも面倒そうな性質を、回路の中に組み込む必要があったのでしょうか。
この問いは、単なる部品の使い方の話ではありません。むしろ、エネルギーがどのように保存され、どのように行き来し、どのようなときに振動が生まれるのか、という物理学の根本に触れる問いです。コイルとコンデンサーは、電気回路の中に、力学でいう「慣性」と「復元」を持ち込んだ素子です。だからこそ、回路は単なる電流の通り道ではなく、振動し、共振し、選択し、記憶し、測定し、通信する系へと変わりました。
この記事では、まずコイルとコンデンサーの物理的意味を丁寧に整理します。そのうえで、力学系との対応を通して、なぜこの二つが振動を生むのかを見ます。さらに、ライデン瓶から Faraday、Henry、Maxwell、Hertz、Lodge へと続く歴史をたどりながら、人類がどのようにして「共振」という概念を電気回路の中に見出し、無線や測定へ発展させていったのかを論じます。

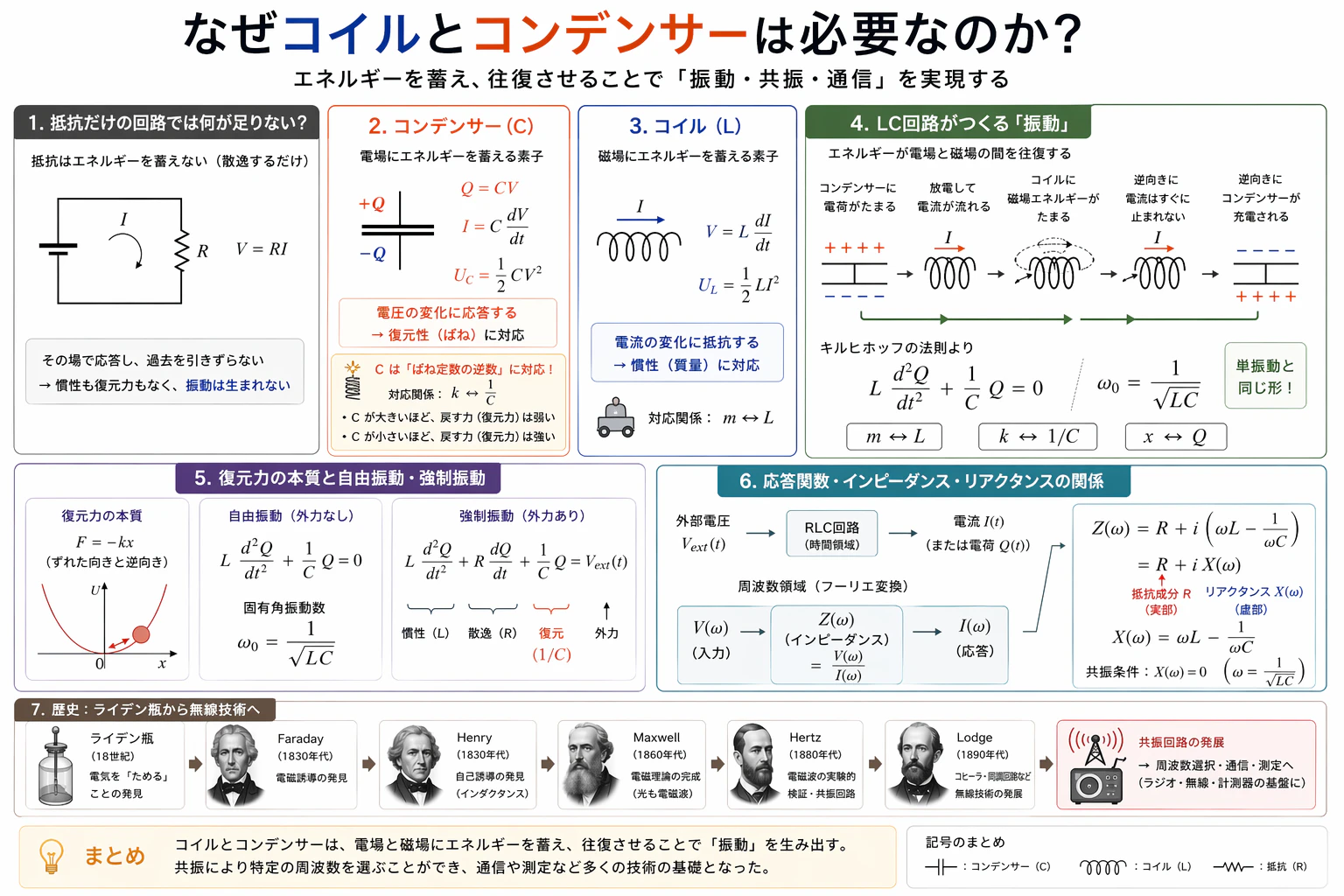

この記事の見取り図
1. そもそも抵抗だけの回路では何が足りないのか
最初に、抵抗だけの回路を考えます。抵抗は、電圧をかけると電流が流れ、そのエネルギーを熱として散逸させる素子です。オームの法則は
V = RI
で与えられます。
ここで重要なのは、抵抗はエネルギーを蓄えないということです。電圧をかければその場で応答し、電圧をやめればその場で終わります。理想抵抗には「過去の状態を引きずる」性質がありません。
この意味で、抵抗だけの回路は、速度に比例する摩擦だけがある力学系に似ています。そこには「戻ろうとする力」も「動き続けようとする慣性」もありません。したがって、振動は本質的に起こりません。
しかし、現実の自然や工学では、時間変化が重要です。信号には速い変化も遅い変化もあり、測定器には応答時間があり、特定の周波数だけを選びたい場面もあります。抵抗だけでは、そうした「時間の物理」を扱うことができません。
そこで必要になるのが、エネルギーを一時的に蓄える素子です。電場にエネルギーを蓄えるのがコンデンサーであり、磁場にエネルギーを蓄えるのがコイルです。
2. コンデンサーとは何か
電場にエネルギーをためる装置
コンデンサーは、二つの導体を絶縁体で隔てた構造を持ち、その両端に電荷を分離して蓄える素子です。コンデンサーに蓄えられる電荷 $Q$ と電圧 $V$ の関係は
Q = CV
で定義されます。ここで $C$ は静電容量です。
この式の意味は、「ある電圧差を作るために、どれだけの電荷分離が必要か」を表しています。静電容量が大きいほど、多くの電荷を分離しても電圧差は大きくなりません。逆に、静電容量が小さいと、わずかな電荷分離でも大きな電圧差が生じます。
コンデンサーに蓄えられるエネルギーは
$$
U_C = \frac{1}{2}CV^2 = \frac{Q^2}{2C}
$$
です。
これは、電荷を少しずつ運んで電場を作るために必要な仕事を足し合わせることで導かれます。したがって、コンデンサーは単に「電気をためる箱」ではありません。より本質的には、電位差を持つ状態そのものを保持する装置です。
力学でいえば、ばねを伸ばしたり縮めたりして弾性エネルギーを蓄えるのに似ています。ずれが大きいほどエネルギーが大きくなるという意味で、コンデンサーは「一般化座標（エネルギーの位置変数）」に対応するような量を持っています。
さらに、コンデンサーを流れる電流は
I = \frac{dQ}{dt} = C\frac{dV}{dt}
で与えられます。つまり、コンデンサーは電圧の時間変化に応答する素子です。電圧が一定なら理想的には電流は流れません。逆に、電圧を変えようとすると、その変化に対応するための電流が必要になります。
3. コイルとは何か
磁場にエネルギーをためる装置
コイルは、導線を巻いた構造を持ち、電流が流れるとその周囲に磁場を作ります。電流が変化すると磁束も変化し、その変化が逆向きの起電力を生みます。これが自己誘導です。
コイルに関する基本式は
V = L\frac{dI}{dt}
です。ここで $L$ はインダクタンスです。
この式は非常に重要です。抵抗が「電流そのもの」に比例した電圧を持つのに対し、コイルは「電流の変化率」に比例した電圧を持ちます。言い換えると、コイルは電流を急には変えさせない素子です。
コイルに蓄えられるエネルギーは
$$
U_L = \frac{1}{2}LI^2
$$
で与えられます。これは磁場のエネルギーです。
ここから見えてくるのは、コイルが力学でいう「質量」や「慣性」によく似た役割を果たすということです。質量を持つ物体は、速度を急には変えられません。同様に、インダクタンスを持つ回路は、電流を急には変えられません。コイルは、電流という運動の継続を支え、変化に抵抗する素子です。
4. コイルとコンデンサーがそろうと、なぜ振動するのか
ここで初めて本題に入れます。コンデンサーは電場にエネルギーを蓄え、コイルは磁場にエネルギーを蓄えます。この二つが同じ回路に入ると、エネルギーは
- コンデンサーの電場
- コイルの磁場
のあいだを往復できるようになります。
理想的な LC 回路では、キルヒホッフの法則より
V_L + V_C = 0
すなわち
L\frac{dI}{dt} + \frac{Q}{C} = 0
です。さらに
I = \frac{dQ}{dt}
を用いると
L\frac{d^2Q}{dt^2} + \frac{1}{C}Q = 0
を得ます。
これは、力学の単振動
m\frac{d^2x}{dt^2} + kx = 0
とまったく同じ形です。対応関係は
$$
m \leftrightarrow L,\qquad
k \leftrightarrow \frac{1}{C},\qquad
x \leftrightarrow Q
$$
です。
容量Cと1/kがなぜ対応するのかというと？？
- C が大きいほど、
「同じ電荷でも電圧（＝戻そうとする力）が小さい」＝やわらかい
⇒ ばね定数 k の逆数に対応する
あるいは、
- C は「どれだけ戻りにくいか」を表す量なので、
復元の強さ k ではなく 1/k に対応する
と考えると自然に理解できます。
したがって、LC 回路の角振動数は
$$
\omega_0 = \frac{1}{\sqrt{LC}}
$$
となります。
ここで重要なのは、「コイルとコンデンサーがあるから振動する」のではなく、慣性項と復元項がそろうから振動するということです。コイルは電流変化に対する慣性を与え、コンデンサーは電荷分離に対する復元を与えます。この二つがそろうと、回路は力学の振動子と同じ数学を持つようになります。
LC回路におけるエネルギー往復の模式図
5. 復元力とは何か
比例係数の符号が本質である
ここで、復元力という言葉を曖昧に使わないようにしておきます。力学では、平衡点からのずれ $x$ に対して
F = -kx
という力が働くとき、これを復元力と呼びます。重要なのは、比例することだけではなく、符号がマイナスであることです。つまり、ずれた向きと逆向きに力が働くことが本質です。
もし
F = +kx
なら、ずれた方向にさらに押し出すので、もはや復元力ではありません。平衡点は不安定であり、振動ではなく発散が起こります。
電気回路でも事情は同じです。LC 回路で
L\frac{d^2Q}{dt^2} + \frac{1}{C}Q = 0
となるのは、コンデンサーが作る電圧が、蓄えられた電荷に応じて、元の向きと反対向きに回路を駆動するからです。この符号が崩れると、単振動ではなくなります。
したがって、共振や振動を理解するときに、「虚部が 0 になる」といった周波数領域の言葉だけで済ませると、本質を見失いやすくなります。出発点はあくまで、時間領域の運動方程式に復元項と慣性項があることです。
6. 外力がある場合とない場合で、方程式はどう違うのか
自由振動と強制振動の違いも明確にしておきます。
外部からの駆動がない自由振動では、
L\frac{d^2Q}{dt^2} + \frac{1}{C}Q = 0
となり、回路自身が持つ固有角振動数
$$
\omega_0 = \frac{1}{\sqrt{LC}}
$$
で振動します。
一方、抵抗と外部電圧源を含めると、
L\frac{d^2Q}{dt^2} + R\frac{dQ}{dt} + \frac{1}{C}Q = V_{\rm ext}(t)
となります。これは、力学でいう減衰付き強制振動に対応します。
左辺は系そのものの性質を表し、
- $L$ が慣性
- $R$ が散逸
- $1/C$ が復元
を担っています。右辺は外力です。
この区別が重要なのは、共振が「外力の周波数が、系の自然な時間スケールに一致したときに大きな応答が出る現象」だからです。共振は、LC があるだけで自動的に現れるのではなく、外から揺さぶられたときに、その揺さぶりと系の固有性が整合することで現れます。
7. 応答関数、インピーダンス、リアクタンスは何が違うのか
このあたりで混乱しやすいので、まず「外力がある場合」から出発して整理する。
電気回路において、応答関数という概念は、外部からの入力に対して系がどう応答するかを記述するために導入される。
したがって、まず時間領域での運動方程式として、外部電圧 $V_{\rm ext}(t)$ を含めた RLC 回路を考える：
L\frac{d^2Q}{dt^2} + R\frac{dQ}{dt} + \frac{1}{C}Q = V_{\rm ext}(t)
ここで重要なのは、
- 左辺：回路そのものの性質（慣性・散逸・復元）
- 右辺：外部からの駆動（入力）
である。
周波数領域への変換
この式をフーリエ変換すると、各周波数成分ごとに独立に扱えるようになる。
時間微分は
\frac{d}{dt} \rightarrow i\omega
に対応するので、
(-\omega^2 L + i\omega R + \frac{1}{C}) Q(\omega) = V_{\rm ext}(\omega)
となる。
応答関数の定義
ここで、
Q(\omega) = \chi(\omega) V_{\rm ext}(\omega)
と書くと、この $\chi(\omega)$ が応答関数（susceptibility） である。
インピーダンスの導入
電気回路では、電荷ではなく電流で表すことが多いので、
I(\omega) = i\omega Q(\omega)
を用いると、
V(\omega) = Z(\omega) I(\omega)
と書ける。このとき
Z(\omega) = \frac{V(\omega)}{I(\omega)}
をインピーダンスと呼ぶ。
RLC回路のインピーダンス
計算すると、
Z(\omega) = R + i\omega L + \frac{1}{i\omega C}
= R + i\left(\omega L - \frac{1}{\omega C}\right)
となる。
リアクタンスの意味
ここで
- 実部 $R$：エネルギー散逸（熱）
- 虚部 $X(\omega)$：エネルギーの出し入れ（保存的）
であり、この虚部
X(\omega) = \omega L - \frac{1}{\omega C}
をリアクタンスと呼ぶ。
本質的な理解
重要なのは、
インピーダンスは「外力に対する応答」を周波数ごとに表したもの
であるという点である。
したがって、
- 応答関数：入力 → 出力の一般的な関係
- インピーダンス：電圧と電流の比としての応答関数
- リアクタンス：そのうちエネルギーを保存する成分
という関係になる。
共振との関係
共振条件
\omega L - \frac{1}{\omega C} = 0
は、
- 周波数領域では：リアクタンスが打ち消し合う条件
- 時間領域では：固有振動数に一致する条件
を意味している。
- 実部 $R$ は散逸
- 虚部 $X(\omega)=\omega L - 1/\omega C$ はエネルギーの出し入れに対応する非散逸部分
であり、この虚部 $X(\omega)$ を特にリアクタンスと呼びます。
つまり、インピーダンスは複素量全体であり、リアクタンスはその虚部です。応答関数という言葉はもっと広く、入力と出力を結ぶ周波数領域の写像全体を指します。
共振条件として「虚部が 0」と言うとき、それは
\omega L - \frac{1}{\omega C} = 0
すなわち
$$
\omega = \frac{1}{\sqrt{LC}}
$$
を意味します。これは、周波数領域で見れば「リアクタンスが打ち消し合う条件」であり、時間領域で見れば「LC が作る固有振動数に外部駆動が一致する条件」です。両者は別物ではなく、同じ物理の二つの表現です。
RLC直列回路のインピーダンスの概念図
8. 歴史の出発点
まず見つかったのはコンデンサーだった
歴史的には、コイルとコンデンサーは同時に現れたわけではありません。最初に人類が手にしたのは、現代でいうコンデンサーに相当する装置でした。
18世紀半ばに現れたライデン瓶は、静電気を大量に蓄える最初期の装置です。これによって、人々は「電気はためられる」という事実を強く意識するようになりました。
ここで重要なのは、当時の人々はまだ「電場のエネルギー」という現代的概念を持っていなかったということです。彼らが見ていたのは、電気がたまり、放電し、火花を飛ばすという現象でした。つまり、コンデンサーは最初から理論に基づいて設計されたというより、現象の驚きから先に見つかった装置だったのです。
歴史はしばしば、理論より先に装置が走ります。人類はまず「ためられる」ことを知り、その後で「何をためているのか」を理解していきました。
ライデン瓶から現代コンデンサーへの流れ
9. 電池の登場によって「持続的な電流」が見えるようになった
ライデン瓶は強い放電を作れますが、持続的な電流源ではありません。その意味で、静電気の時代から電流の時代へ移るためには、Volta の電池が決定的でした。
電池の登場によって、単発の火花ではなく、継続した電流現象の研究が一気に進みました。これはコイルの歴史にとって特に重要です。コイルの本質は「電流の変化」に関わるため、そもそも持続的な電流源がなければ、その現象は十分には見えません。
コンデンサーが静電気の時代に先行して発展したのに対し、コイルの本格的理解は、電流の時代を待たなければなりませんでした。
10. コイルを開いたのは Faraday と Henry だった
電流が磁場を作ることが明らかになると、電気と磁気は別々の現象ではなく、深く結びついたものとして研究され始めました。Faraday は、変化する磁場が電流を誘起することを実験的に示し、電磁誘導の法則へとつながる道を開きました。
同時期に Joseph Henry は、特に自己誘導という現象を明確に見抜きました。すなわち、電流を流しているコイルは、その電流自身の変化を妨げる向きに起電力を生むのです。これが現代のインダクタンスの核心です。
ここで物理学的に重要なのは、コイルが単なる「巻いた導線」ではなくなったことです。巻くことによって磁束が強く結びつき、回路の時間発展そのものが変わる。コイルは初めて、回路に「履歴」と「慣性」を与える素子として認識されたのです。
11. 放電は一瞬で終わるのではなく、実は振動していた
ここは歴史の中でも非常に面白い部分です。ライデン瓶の放電は、当初は単に「たまった電気が一気に抜ける現象」と考えられていました。しかし 19 世紀になると、それが単純な一回の流れではなく、行き過ぎて戻る振動的な放電であることが見え始めます。
これはとても本質的な発見でした。コンデンサーに蓄えられたエネルギーは、ただ消えていくのではなく、コイルがあると磁場エネルギーへ変わり、さらにまた電場エネルギーへ戻ることができる。つまり、回路の中に振動子がいることが見え始めたのです。
この視点が現れると、電気回路は「流れて終わる」世界ではなく、「往復し、選択し、波を生む」世界へ入っていきます。
12. Maxwell以前と以後で、何が変わったのか
Maxwell 以前にも、電気や磁気の個別法則はかなり豊かに知られていました。しかしそれらは、まだ断片的な現象の集積として扱われることが多かったのです。
Maxwell の偉大さは、それらを統一し、さらに「光そのものが電磁波である」と結論した点にあります。これによって、コイルとコンデンサーの意味も変わりました。
それ以前には、コンデンサーは「電気をためる装置」、コイルは「電流変化を邪魔する装置」として見られがちでした。しかし Maxwell 以後には、それらは電磁場のエネルギーを局所的に蓄え、交換する要素として理解されるようになります。
つまり、コンデンサーに蓄えられているのは電場のエネルギーであり、コイルに蓄えられているのは磁場のエネルギーです。この見方が成立したとき、LC 回路は単なる部品の組み合わせではなく、小さな電磁場系として理解できるようになりました。
Maxwell以前と以後の理解の違い
13. Hertz によって、回路の振動が空間へ飛び出した
Maxwell の理論は壮大でしたが、理論である以上、実験的確認が必要でした。Hertz は 19 世紀後半、火花放電を用いた装置によって、電磁波を発生・検出し、その性質を調べました。
ここで重要なのは、Hertz の実験は単に「空間を伝わる波」を示しただけではない、ということです。その出発点には、火花ギャップを含む振動回路があります。つまり、LC 的な電気振動が空間中の電磁波へ接続されたのです。
回路の中の共振が、空間中の放射へとつながる。この瞬間、コイルとコンデンサーは、単なる回路部品ではなく、通信技術の中心要素になりました。
14. Lodge と「同調回路の概念確立」
共振は選択の技術になった
Hertz の時代には、電磁波が存在することの実証が大きなテーマでした。しかし通信のためには、それだけでは足りません。異なる信号の中から、狙ったものだけを選ぶ必要があります。そのために決定的だったのが、共振回路の「同調」です。
共振は、単に大きく振れる面白い現象ではありません。むしろ、必要な周波数だけに強く応答する選択機構です。現代のフィルタ、同調回路、アンテナ設計、スペクトル選択の原点はここにあります。
したがって、人類がコイルとコンデンサーを使うようになった理由は、単に振動を作りたかったからではありません。より本質的には、時間スケールと周波数を制御し、選び分け、結合し、エネルギーをやり取りするためだったのです。
共振が「選択」へ変わる流れ
15. 一次系と二階系の違い
RC・熱緩和と、LC・機械振動
ここで教育的に非常に重要な区別をしておきます。RC 回路や熱緩和系は、典型的には一次系です。たとえば RC 回路の放電は
R\frac{dQ}{dt} + \frac{1}{C}Q = 0
であり、解は指数関数
$$
Q(t) = Q_0 e^{-t/RC}
$$
になります。ここには二階微分がないので、慣性はありません。戻ることはあっても、行き過ぎて振動することはありません。
一方、LC 回路や質点ばね系は二階系です。
L\frac{d^2Q}{dt^2} + \frac{1}{C}Q = 0
あるいは
m\frac{d^2x}{dt^2} + kx = 0
のように二階微分が現れます。これが慣性の印です。慣性があると、平衡点へ戻る途中で止まれず、行き過ぎます。その結果として振動が生じます。
この違いは単なる数学の違いではありません。測定や制御において、
- 一次系は「遅れて追従する」
- 二階系は「行き過ぎたり共振したりする」
という本質的な差を持ちます。
一次系と二階系の違い
16. なぜ測定では「そこそこゆっくり戻る」ことが重要なのか
測定器やセンサーの応答を考えるとき、速ければ速いほど良いとは限りません。あまりに速く応答しすぎると、ノイズまで忠実に追ってしまいます。逆に遅すぎると、本当に知りたい変化を見逃してしまいます。
この意味で、多くの実際の測定系は、「そこそこゆっくり戻る」ように設計されます。RC の時定数、L/R の立ち上がり、あるいは二階系の減衰定数や品質係数 $Q$ は、まさにその設計パラメータです。
共振器では、エネルギーをすぐ失わないから鋭い選択性が生まれます。しかし失わなさすぎると、応答が長く尾を引き、過渡現象が大きくなります。逆に減衰が強すぎると、選択性が悪くなり、ただの鈍い系になります。
したがって、コイルとコンデンサーの価値は、「共振すること」だけではありません。どのくらいの速さで応答し、どのくらい記憶し、どのくらい選択するかを設計できることにあります。
17. 共振と発振はどう違うのか
ここも混同されやすいので整理しておきます。
共振とは、外部からの駆動に対して、系がその固有周波数付近で大きな応答を示す現象です。あくまで外部入力があります。
一方、発振とは、外部から周期的に揺さぶられなくても、系が自ら周期運動を持続する状態です。現実には、損失を補う正帰還や能動素子が必要になります。
受動的な LC 回路だけなら、理想的には自由振動しますが、実際には抵抗によって減衰します。したがって、それだけでは永続的な発振器にはなりません。発振器になるには、失われるエネルギーを能動的に補給しなければならないのです。
したがって、共振周波数があることと、発振することは同じではありません。共振周波数は、発振しやすい自然な時間スケールを与えますが、発振そのものにはエネルギー供給機構が必要です。
共振と発振の違い
18. 結局、コイルとコンデンサーは何を人類にもたらしたのか
ここまでの議論を一言でまとめるなら、コイルとコンデンサーは、電気回路に時間の物理を持ち込んだ素子です。
抵抗だけの回路は、電圧と電流をその場その場で結びつけます。しかしコイルとコンデンサーが入ると、回路は過去の状態を引きずり、エネルギーを蓄え、往復させ、特定の周波数を好み、特定の時間スケールで応答するようになります。
コンデンサーは電場の形でエネルギーを蓄え、コイルは磁場の形でエネルギーを蓄えます。この二つが結びつくと、電気回路は振動子になります。そしてその振動子は、Maxwell 理論のもとで空間を伝わる電磁波とつながり、Hertz の実験を経て、Lodge や Marconi の時代には通信と同調の技術へ発展していきました。
だから、高校物理でコイルやコンデンサーを学ぶ意味は、公式を覚えることではありません。そこでは、人類が「見えないエネルギーの蓄積」と「時間に対する応答」をどのように回路の中に実装したかを学んでいるのです。
19. おわりに
コイルとコンデンサーは、現代の回路図の中では小さな記号で描かれます。しかしその背後には、静電気の驚き、電流と磁気の発見、自己誘導の理解、放電の振動性の発見、Maxwell の統一理論、Hertz の電磁波実証、そして同調による無線通信の成立という、非常に豊かな歴史があります。
それらをただ「L と C の公式」として暗記してしまうと、物理としていちばん大事な部分が抜け落ちてしまいます。コイルとコンデンサーは、単なる部品ではありません。電気回路の中に、復元、慣性、記憶、選択、共振という、自然界の深い構造を持ち込むための道具です。
回路を学ぶということは、実は「人類が時間変化をどう理解し、どう制御しようとしてきたか」を学ぶこととも言えるでしょう。その意味で、コイルとコンデンサーは、電気工学の部品である以前に、時間の物理を扱うための思想そのものだと言ってよいのかもしれません。
-
