AWS CDKでALB,EC2,RDSの検証用環境を超速構築 (TypeScript)

0
Last updated at Posted at 2026-02-18

　ALB,EC2,RDS基本構成をAWS CDKでデプロイする手順を記載します。VPC含め新規で作成することを想定し、デプロイ時にはEC2に必要なパッケージをインストールできるようにします。
　個人的な構築メモとして記載しているので、参照される場合はリソース名など修正をお願いいたします。おまけにはcdk運用時に考慮すべきと感じたことも書いてみました。

AWS CDKとは

前提

  • AWS CDK実行環境が整備されていること (下記コマンドが実行可能な環境。ちなみに私はMACローカル)
node -v
npm -v
aws --version
(構築に必要な権限を持つ、AWS認証情報を設定済みであること)
cdk --version
  • AWS CDKとの親和性を考慮しTypeScriptで実装

構成

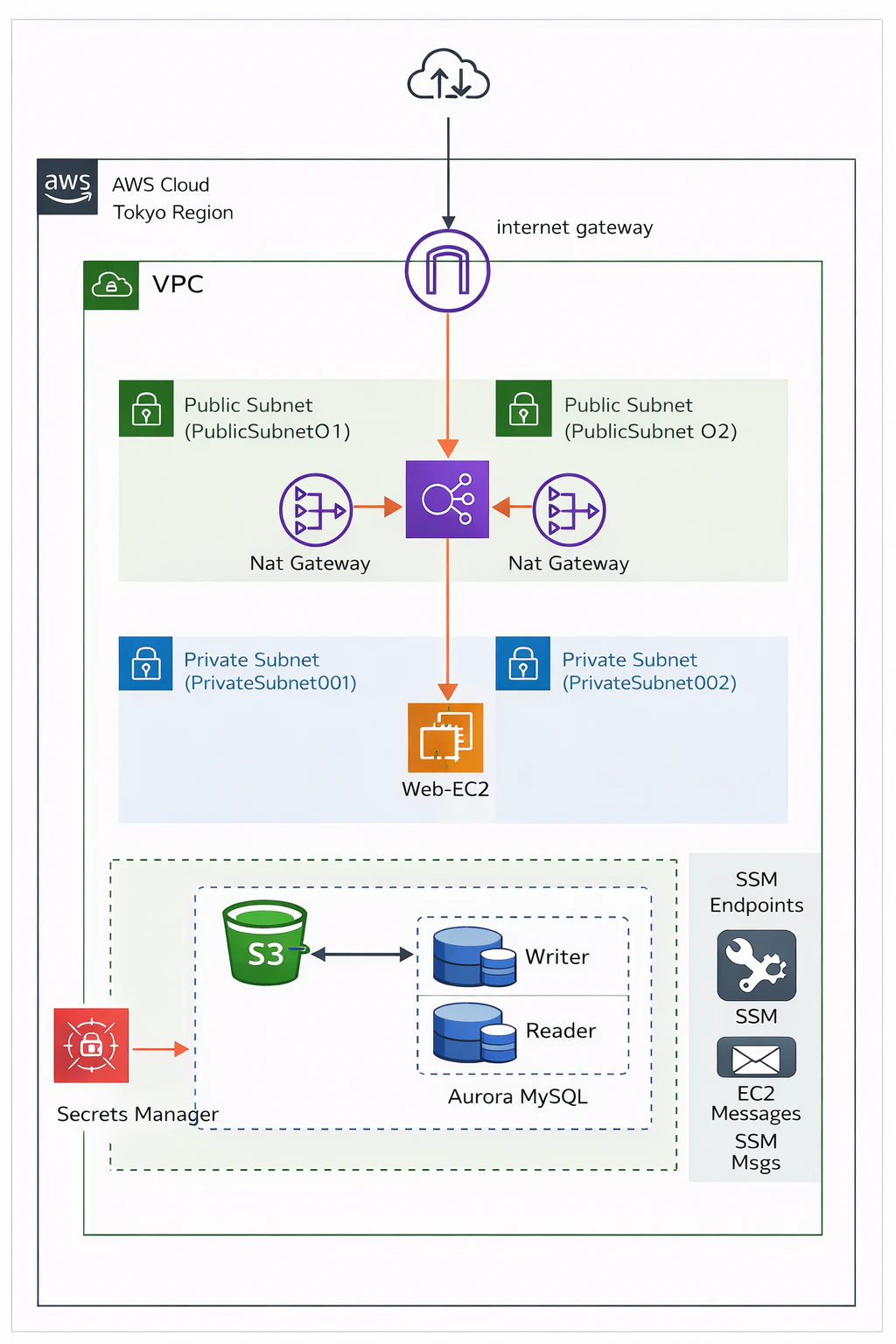

　本記事でデプロイする構成イメージ図です。実装後はEC2にはセッションマネージャーからログインする形になります。またSecrets ManagerにAuroraのadmin用シークレットを作成したりします。

ChatGPT Image 2026年2月18日 18_08_06.png

下記要件になりますが、必要に応じて後述のtsファイル内のパラメーターを書き換えてください。

【前提】
・リージョン：ap-northeast-1（東京）
・RemovalPolicy は検証用のため基本 DESTROY (cdk destroyでAurora含め全部消えます)
* すべてのリソース名の先頭に "Araki" と付いているので、もし参照される方は置換して変えてください

【VPC】
・CIDR: 172.16.0.0/16
・マルチAZ (2AZ)
・Public Subnet ×2 (/24)
・Private Subnet ×2 (/24)
・NAT Gateway ×2（各AZ）
・Internet Gatewayあり

【EC2（Webサーバ）】
・Private Subnetに配置
・インスタンスタイプ: t3.small
・Amazon Linux 最新
・SSMセッションマネージャーで接続（踏み台なし）
・IAMロールに AmazonSSMManagedInstanceCore を付与
・起動時に user-data.sh を実行
   - lib/resources/user-data.sh を読み込む
   - yum update -y
   - httpd インストール＆起動
・ポート80で待受

【ALB】
・Public Subnetに配置
・HTTP(80) リスナー
・ターゲット: WebEC2
・ヘルスチェックパス: ```

【Aurora MySQL】
・Engine: aurora-mysql
・EngineVersion: 3.11.1 系
・インスタンスタイプ: db.t4g.medium
・Writer ×1
・Reader ×1（Multi-AZ）
・Private Subnetに配置
・DeletionProtection: false
・RemovalPolicy: DESTROY
・資格情報は自動生成

SecurityGroup】
・ALB → 80 を許可
・WebEC2 → 3306 でAuroraへ接続許可
・EC2はアウトバウンド許可

【VPC Endpoint】
・SSM
・EC2 Messages
・SSM Messages
・Private Subnetに作成

【Output】
・ALB DNS名
・EC2 InstanceId
・Aurora Cluster Endpoint
・Aurora Secret名

実装

1. 前準備

ターミナル等で下記コマンドを実行します
※ cdkコマンドリファレンス

aws sts get-caller-identity
aws configure get region
# 上記コマンドの情報をもとにブートストラップ実行(AWS CDKを利用するための初期化)
cdk bootstrap aws://<アカウントNoを記載>/<リージョンを記載>

アカウントとリージョンが変更になる場合は都度ブートストラップします

# プロジェクト用ディレクトリ作成
mkdir araki-cdk-app && cd araki-cdk-app
# アプリを作成 (cdk実行に必要なファイルが配下に作成される)
cdk init app --language typescript

2. ファイル作成

この時点で配下にlibフォルダが作成されています。lib/araki-cdk-app-stack.ts を下記に修正します

import * as path from "path";
import * as fs from "fs";

import { Stack, StackProps, RemovalPolicy, CfnOutput } from "aws-cdk-lib";
import { Construct } from "constructs";

import * as ec2 from "aws-cdk-lib/aws-ec2";
import * as iam from "aws-cdk-lib/aws-iam";
import * as rds from "aws-cdk-lib/aws-rds";
import * as elbv2 from "aws-cdk-lib/aws-elasticloadbalancingv2";
import * as targets from "aws-cdk-lib/aws-elasticloadbalancingv2-targets";

export class ArakiCdkAppStack extends Stack {
  constructor(scope: Construct, id: string, props?: StackProps) {
    super(scope, id, props);

    // ====================================================
    // VPC: 172.16.0.0/16 / Public&Private x2AZ /24 / NAT x2
    // ====================================================
    const vpc = new ec2.Vpc(this, "ArakiVpc", {
      ipAddresses: ec2.IpAddresses.cidr("172.16.0.0/16"),
      maxAzs: 2,
      natGateways: 2,
      subnetConfiguration: [
        {
          name: "ArakiPublic",
          subnetType: ec2.SubnetType.PUBLIC,
          cidrMask: 24,
        },
        {
          name: "ArakiPrivate",
          subnetType: ec2.SubnetType.PRIVATE_WITH_EGRESS,
          cidrMask: 24,
        },
      ],
    });

    // ====================================================
    // SSM VPC Endpoints
    // ====================================================
    vpc.addInterfaceEndpoint("ArakiSsmEndpoint", {
      service: ec2.InterfaceVpcEndpointAwsService.SSM,
      subnets: { subnetType: ec2.SubnetType.PRIVATE_WITH_EGRESS },
      privateDnsEnabled: true,
    });

    vpc.addInterfaceEndpoint("ArakiEc2MessagesEndpoint", {
      service: ec2.InterfaceVpcEndpointAwsService.EC2_MESSAGES,
      subnets: { subnetType: ec2.SubnetType.PRIVATE_WITH_EGRESS },
      privateDnsEnabled: true,
    });

    vpc.addInterfaceEndpoint("ArakiSsmMessagesEndpoint", {
      service: ec2.InterfaceVpcEndpointAwsService.SSM_MESSAGES,
      subnets: { subnetType: ec2.SubnetType.PRIVATE_WITH_EGRESS },
      privateDnsEnabled: true,
    });

    // ====================================================
    // Security Groups
    // ====================================================
    const albSg = new ec2.SecurityGroup(this, "ArakiAlbSg", {
      vpc,
      description: "ALB SG",
      allowAllOutbound: true,
    });
    albSg.addIngressRule(ec2.Peer.anyIpv4(), ec2.Port.tcp(80), "HTTP from Internet");

    const webSg = new ec2.SecurityGroup(this, "ArakiWebSg", {
      vpc,
      description: "Web EC2 SG",
      allowAllOutbound: true,
    });
    webSg.addIngressRule(albSg, ec2.Port.tcp(80), "HTTP from ALB");

    const dbSg = new ec2.SecurityGroup(this, "ArakiDbSg", {
      vpc,
      description: "Aurora SG",
      allowAllOutbound: true,
    });
    dbSg.addIngressRule(webSg, ec2.Port.tcp(3306), "MySQL from Web EC2");

    // ====================================================
    // IAM Role for EC2 (SSM)
    // ====================================================
    const webRole = new iam.Role(this, "ArakiWebEc2Role", {
      assumedBy: new iam.ServicePrincipal("ec2.amazonaws.com"),
    });
    webRole.addManagedPolicy(
      iam.ManagedPolicy.fromAwsManagedPolicyName("AmazonSSMManagedInstanceCore")
    );

    // ====================================================
    // UserData from file: lib/resources/user-data.sh
    // ====================================================
    const userDataPath = path.join(__dirname, "resources", "user-data.sh");
    const userDataScript = fs.readFileSync(userDataPath, "utf8");

    // ====================================================
    // EC2 (Private subnet)
    // ====================================================
    const webInstance = new ec2.Instance(this, "ArakiWebEc2", {
      vpc,
      vpcSubnets: { subnetType: ec2.SubnetType.PRIVATE_WITH_EGRESS },
      instanceType: new ec2.InstanceType("t3.small"),
      machineImage: ec2.MachineImage.latestAmazonLinux2023(),
      securityGroup: webSg,
      role: webRole,
    });
    webInstance.addUserData(userDataScript);

    // ====================================================
    // ALB (HTTP:80)
    // ====================================================
    const alb = new elbv2.ApplicationLoadBalancer(this, "ArakiAlb", {
      vpc,
      internetFacing: true,
      securityGroup: albSg,
      vpcSubnets: { subnetType: ec2.SubnetType.PUBLIC },
    });

    const listener = alb.addListener("ArakiHttpListener", {
      port: 80,
      open: false,
    });

    listener.addTargets("ArakiWebTargets", {
      port: 80,
      targets: [new targets.InstanceTarget(webInstance, 80)],
      healthCheck: { path: "/" },
    });

    // ====================================================
    // Aurora MySQL（Writer/Reader: db.t4g.medium）
    // ====================================================
    const auroraInstanceType = ec2.InstanceType.of(
      ec2.InstanceClass.T4G,
      ec2.InstanceSize.MEDIUM
    );

    const cluster = new rds.DatabaseCluster(this, "ArakiAuroraCluster", {
      engine: rds.DatabaseClusterEngine.auroraMysql({
        version: rds.AuroraMysqlEngineVersion.VER_3_11_1,
      }),
      vpc,
      vpcSubnets: { subnetType: ec2.SubnetType.PRIVATE_WITH_EGRESS },
      securityGroups: [dbSg],
      credentials: rds.Credentials.fromGeneratedSecret("admin"),

      writer: rds.ClusterInstance.provisioned("ArakiWriter", {
        instanceType: auroraInstanceType,
      }),

      readers: [
        rds.ClusterInstance.provisioned("ArakiReader1", {
          instanceType: auroraInstanceType,
        }),
      ],

      removalPolicy: RemovalPolicy.DESTROY,
      deletionProtection: false,
    });

    // ====================================================
    // Outputs
    // ====================================================
    new CfnOutput(this, "ArakiAlbDnsName", { value: alb.loadBalancerDnsName });
    new CfnOutput(this, "ArakiWebEc2InstanceId", { value: webInstance.instanceId });
    new CfnOutput(this, "ArakiAuroraClusterEndpoint", {
      value: cluster.clusterEndpoint.hostname,
    });
    new CfnOutput(this, "ArakiAuroraSecretName", {
      value: cluster.secret?.secretName ?? "N/A",
    });
  }
}

　lib配下にresourcesという名称でディレクトリを作成し、lib/resources/user-data.sh というファイルを作成します。そのファイル内に以下記載します。
EC2起動時にユーザデータを利用して、EC2内で下記コマンド実行しパッケージインストール等をします。

#!/bin/bash
set -euxo pipefail
yum update -y
yum install -y httpd
systemctl enable httpd
echo "hello from ArakiWebEc2" > /var/www/html/index.html
systemctl start httpd

3. デプロイ

下記コマンドを実行します。すみませんタイトルに超速構築とありますが、RDSもあるので全体で15分くらいはかかります。

# CFnテンプレートを生成
cdk synth
# diffを確認 (terrafrom planみたいなもの)
cdk diff
# スタックを作成
cdk deploy

不要になったらcdk destroyで削除します。

4. デプロイ後の動作チェック

  1. ALB疎通
    • 出力された ArakiAlbDnsName を開く
    • もし 503/ターゲットunhealthy なら、EC2側でHTTPサーバが起動してない
  2. SSMログイン
    • EC2のコンソール → “接続” → “セッションマネージャー”
    • ログ見るなら /var/log/cloud-init-output.log とか
  3. Aurora接続（必要なら）
    • Secrets Manager に admin のシークレットができてる
    • WebEC2から mysql クライアント入れて疎通（テスト用途）

おまけ (cdk destoroyについて)

cdk destroyでは削除されないリソースもあるので運用の際は考慮が必要です。

destroyで消えにくい/残りがちな代表例

  • RDS / Aurora（削除保護・RemovalPolicy・Snapshot周り）
  • S3（中身があると消せないことが多い。autoDeleteObjects設定が必要なケース）
  • CloudWatch Logs（ロググループが残る運用も多い）
  • ECR（イメージ残ってると削除に工夫が必要）
  • IAM（ロールに依存があると残ることがある）

CDK利用を「安全側」に倒すことが多いと思うので、検証はDESTROYで割り切り、本番は RETAIN（またはスナップショット）＋削除手順を別管理、が現実的かもしれません。
