※この記事は人力で作文した記事です。
執筆時点でiFixitなどで参考になりそうなものがなかった（探せなかった）ので投稿。
背景

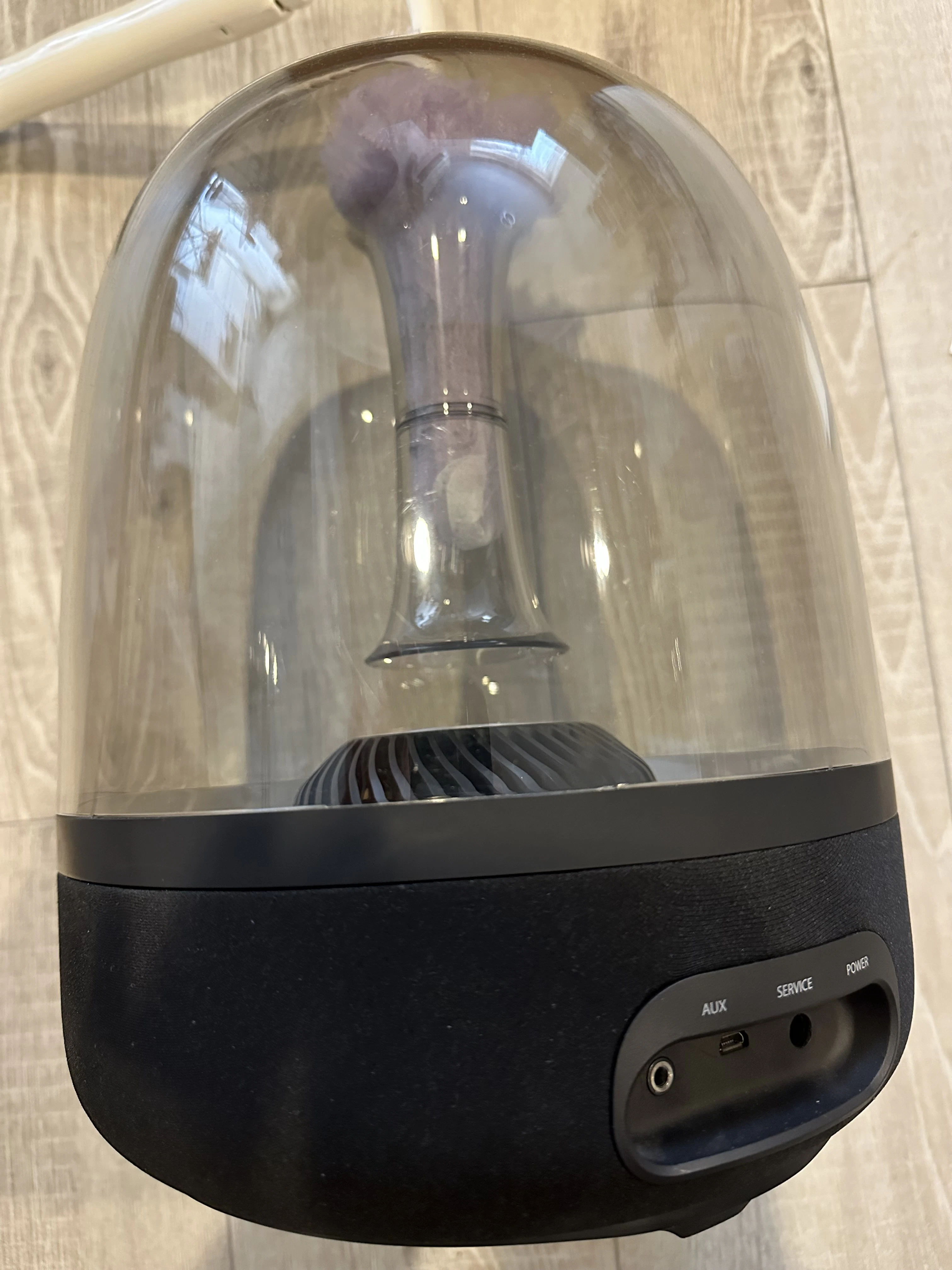

2017年ごろに購入した Harman Kardon Aura studio 2、見た目はかっこいいのだけれど、中央にウファーのための大きな穴が空いていてそこから埃が侵入し放題。
掃除をしようにも、指は届かず、ハンディワイパーも絶妙に届かず...
どうしても埃がたまってきて耐えられないので、分解清掃を決行
ちなみにこのモデル、現在は廃盤で、新しいモデルはウーファーのための大きな穴は塞がれているようですｗ
用意しておいた方がいいもの
- No.0 くらいのプラスドライバー
- スパッジャー(薄いヘラみたいなやつ、スマホ分解キット買ったら大抵ついてきます)
- 床に敷く何か(今回はヨガマットを使いました)
分解
台座を外す
筐体を裏返してシリコン製の足を外す。
これ自体は両面テープ的なもので留まっているだけなので、ヘラを使って外す。雑に剥がすと両面テープが再利用できなくなるので注意。
ちなみに、元々貼られてたのは、スピーカーの円周上に貼るための専用品と思われます。
外したもの

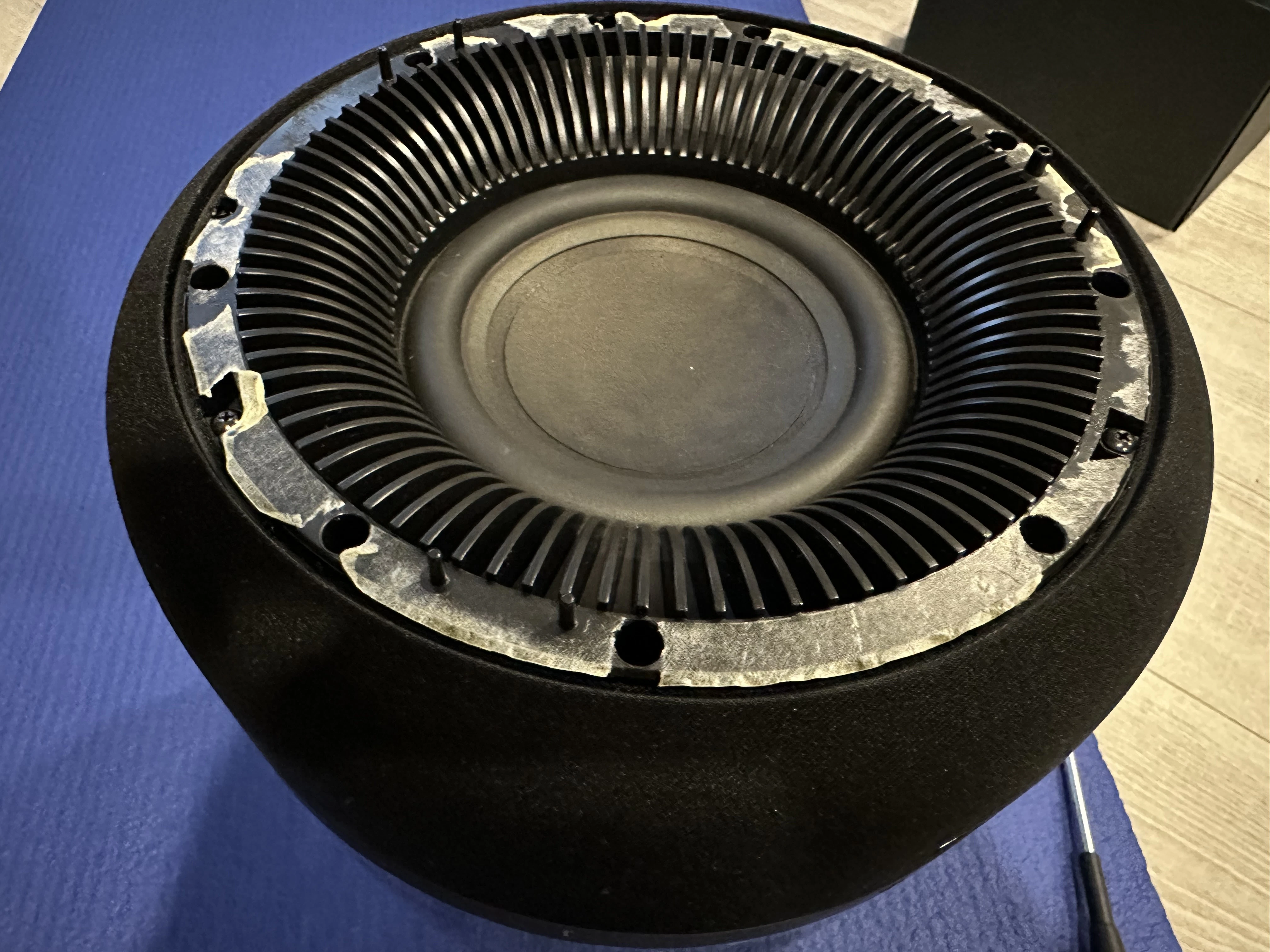

↑のように、裏側にネジ穴が13個ほどあるので順番に外していく

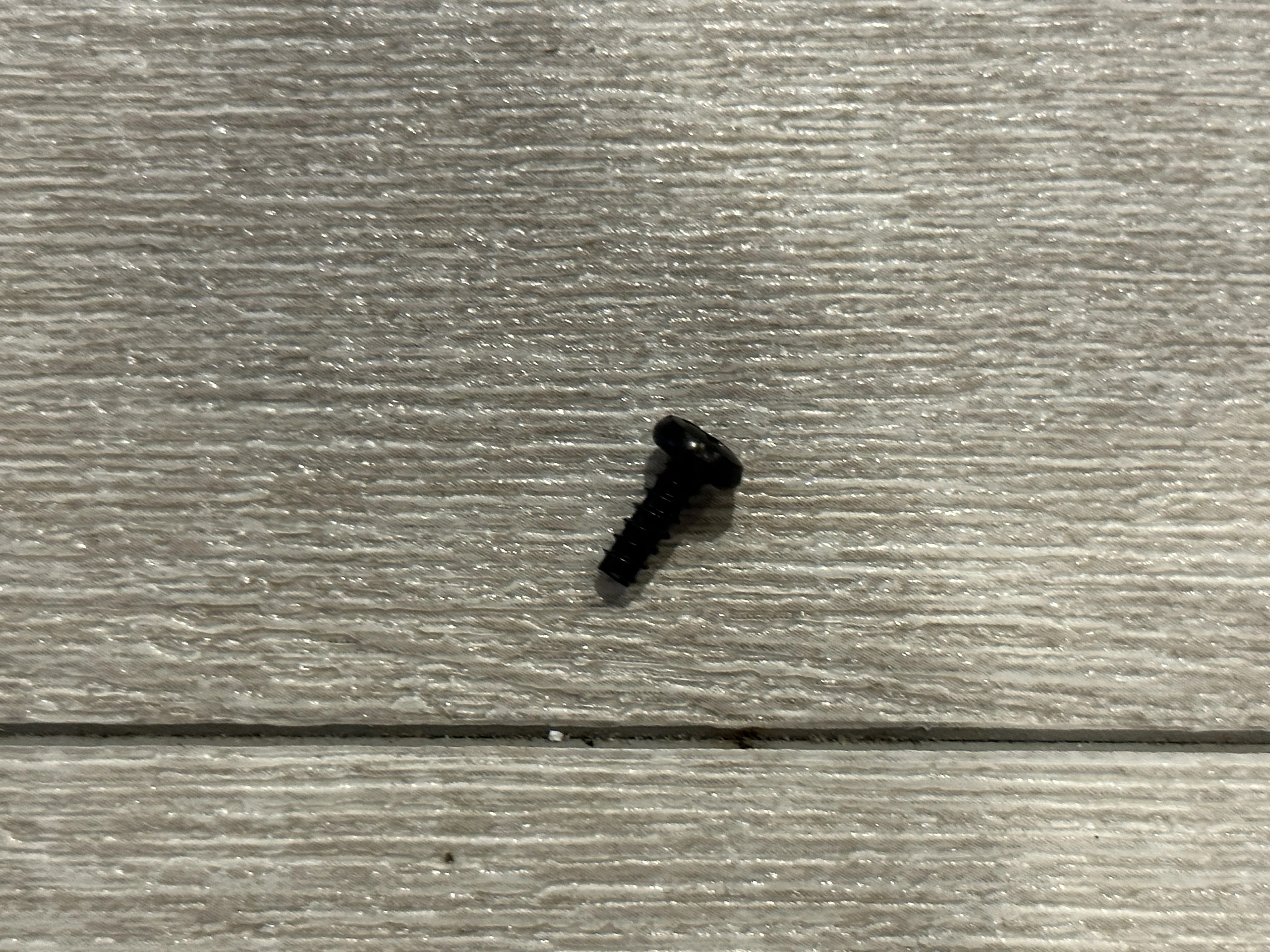

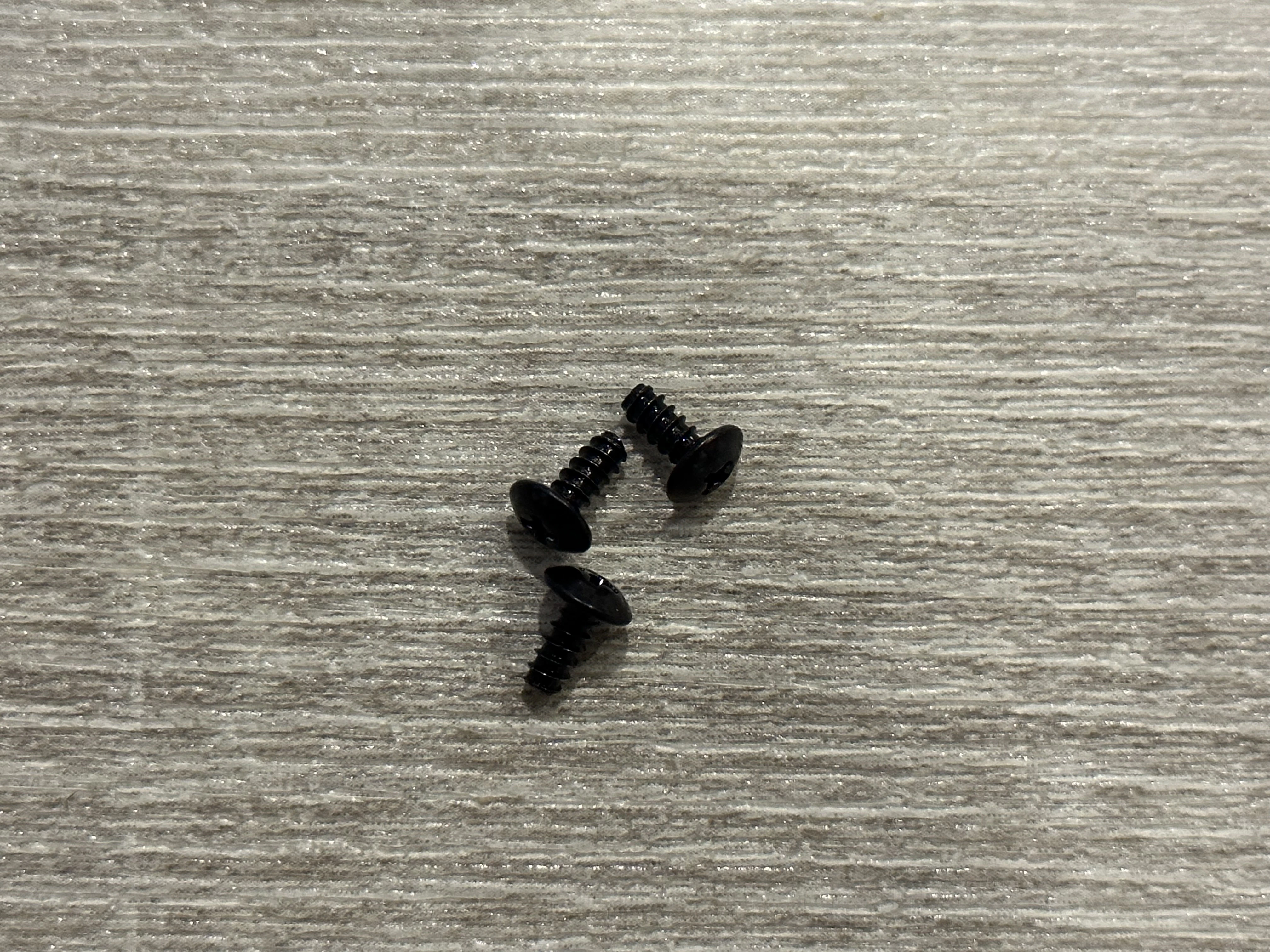

全て外すと、おそらく以下の様なネジが出てくるはず。
慎重にスピーカーの本体があるベース部分と飾り()の上部を慎重に取り外す。
下から覗いて電源ボタンの配線が見えてきたら、それ以上は離さない。

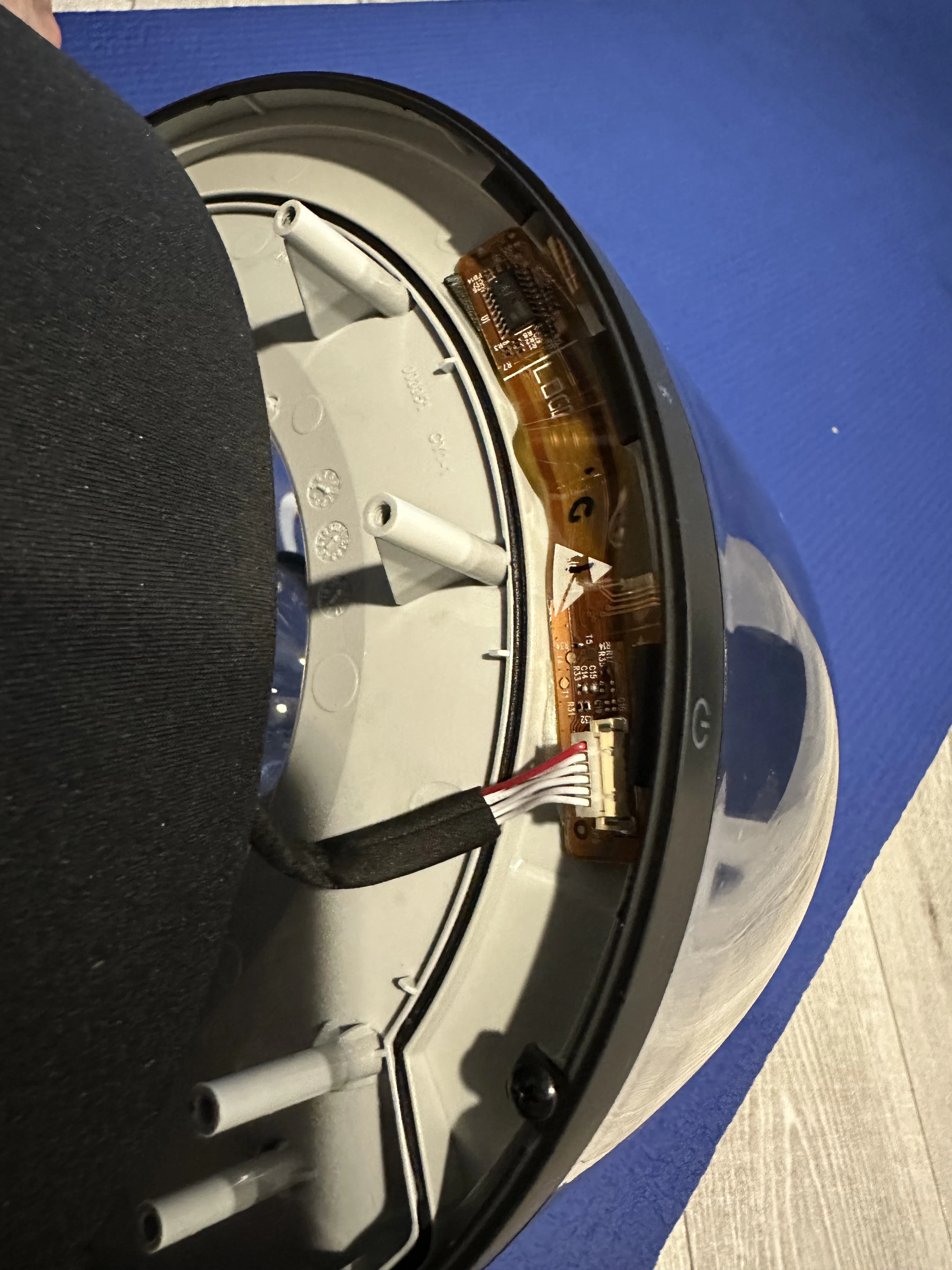

このとき、写真のように半開き状態で、PMC基盤が見えるので、このコネクタを外しておく。

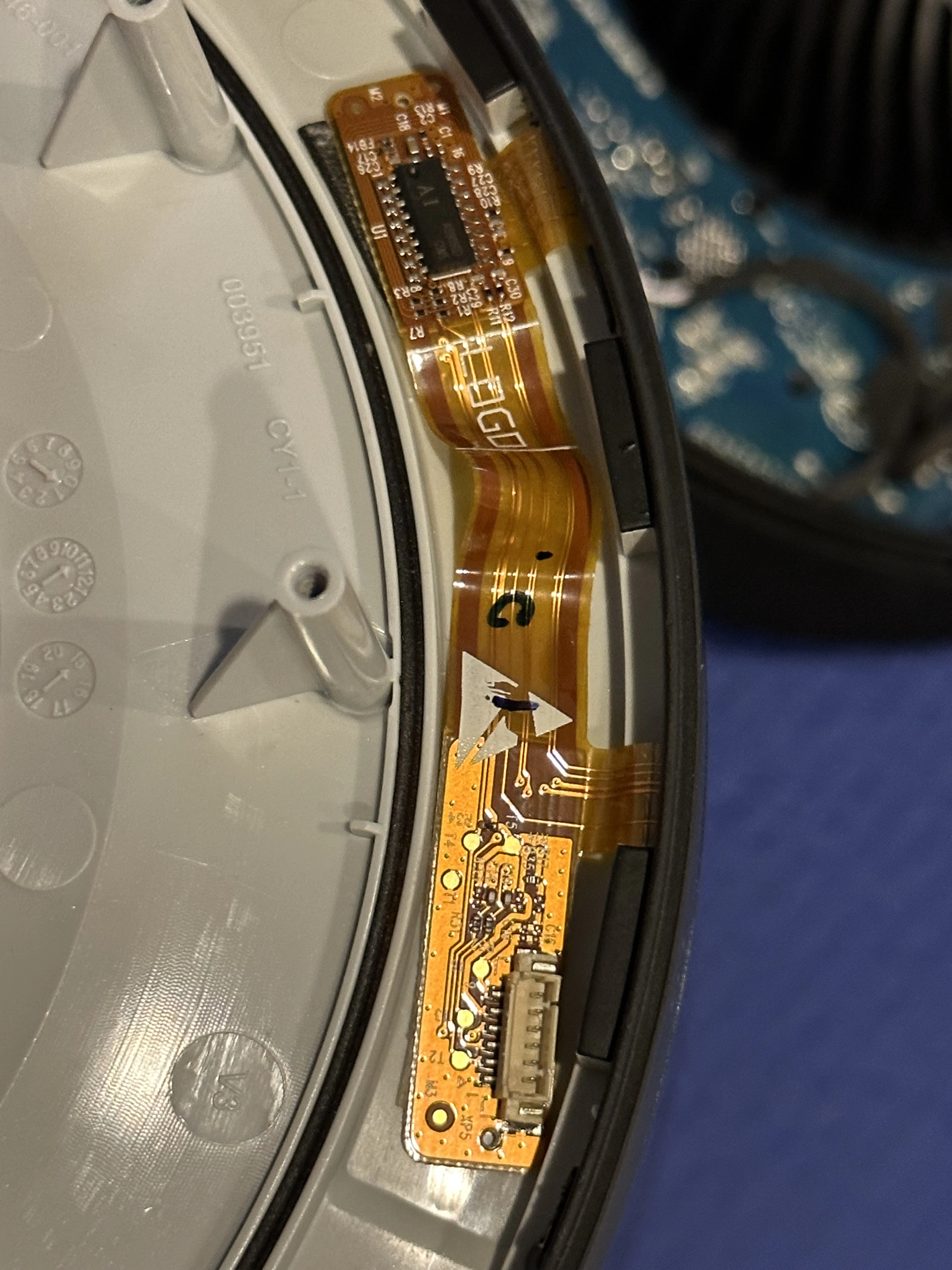

このコネクタは電源ボタンやBluetoothボタンの配線などが通っていると思われるので慎重に作業した方が良い。
基盤を破壊しないように...
上下を繋ぐ部分はここだけなので、この後は素直に分解してOK

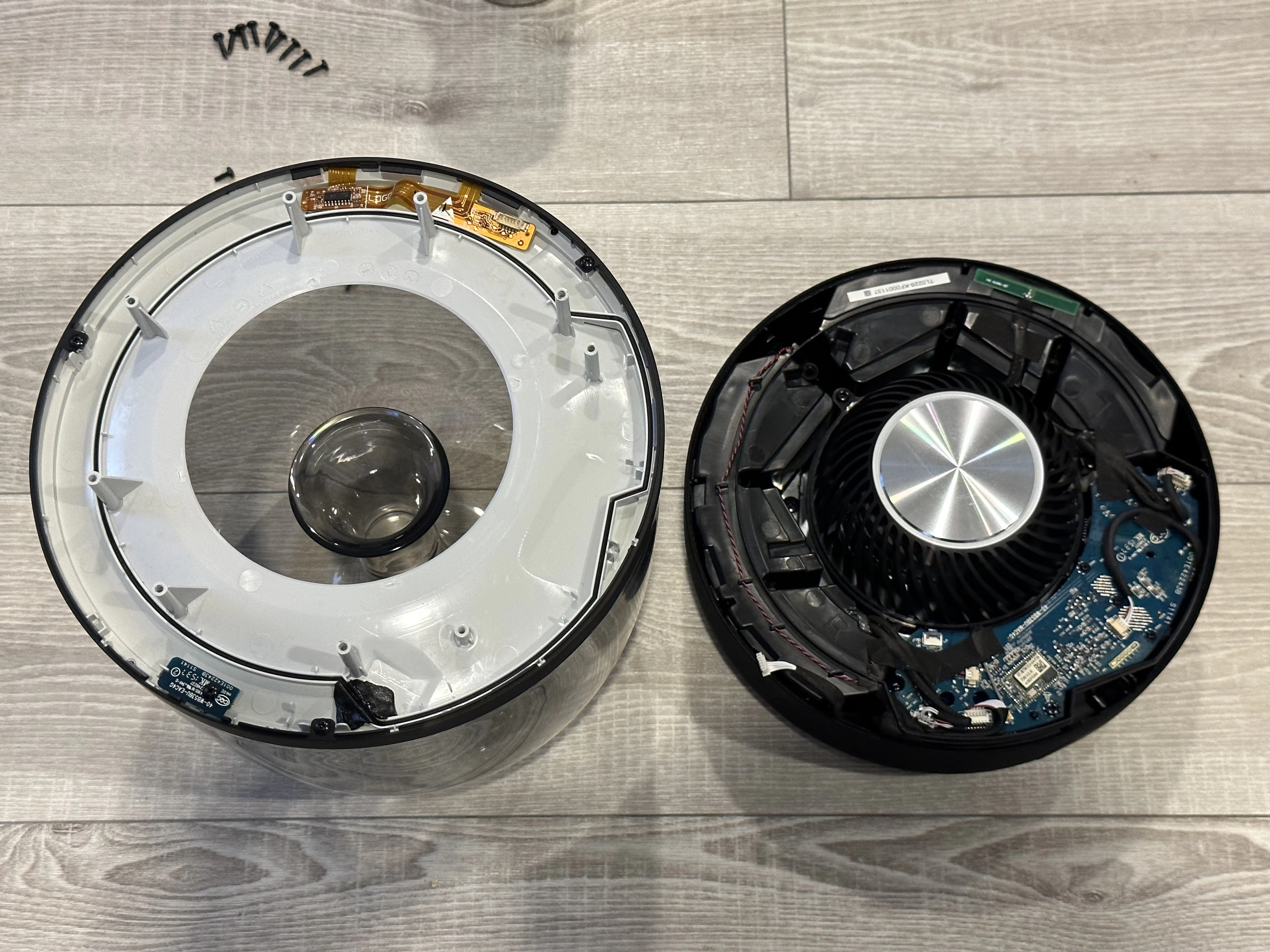

上下のパーツを分解した図
清掃
中身に手が入るようになったので思う存分、埃を拭き取る。

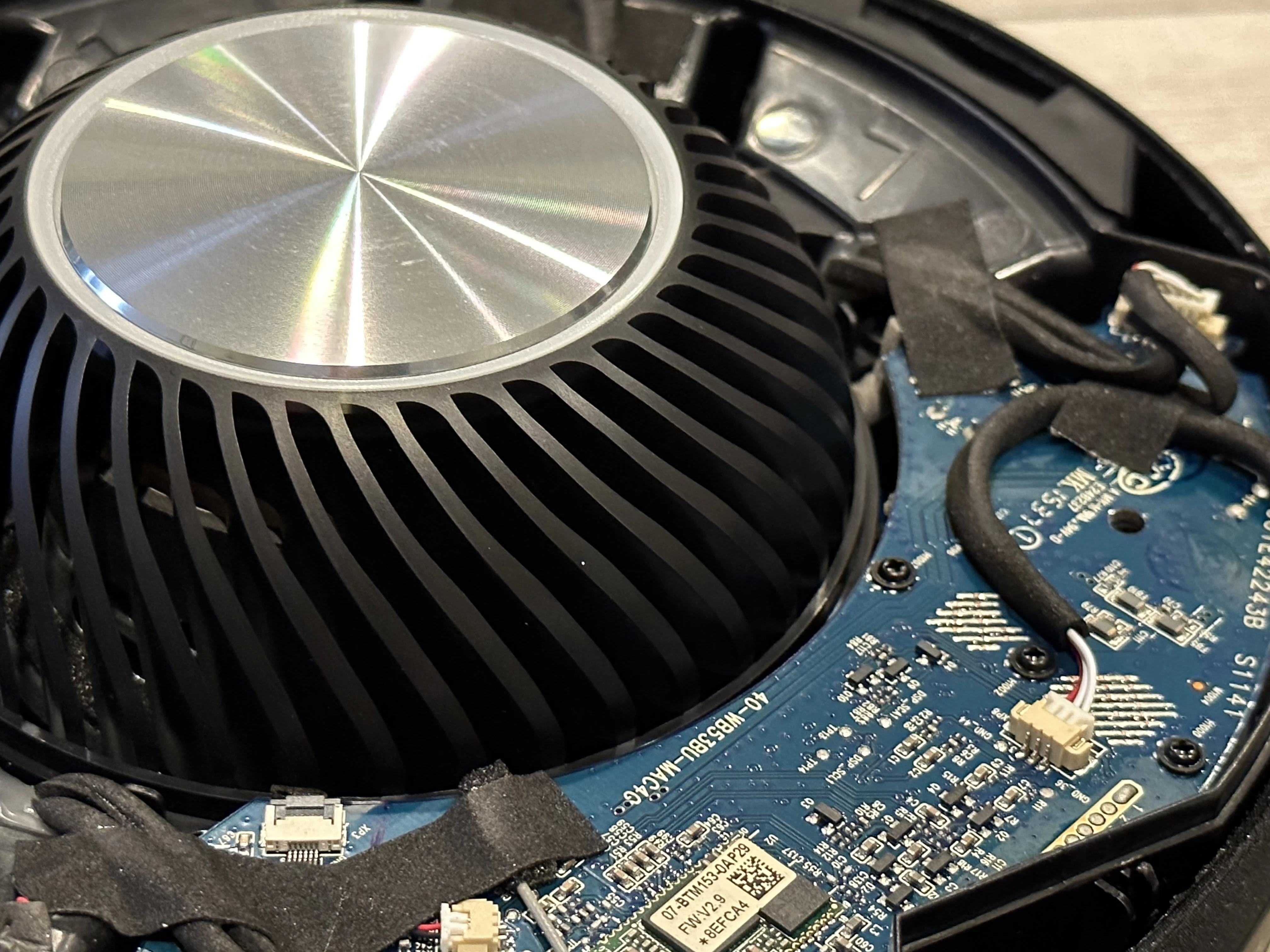

この辺の基盤は興味はあるがこれ以上の分解はまた今度。
原状復帰
分解した逆の順番で元に戻す。
手順は省略
埃対策として

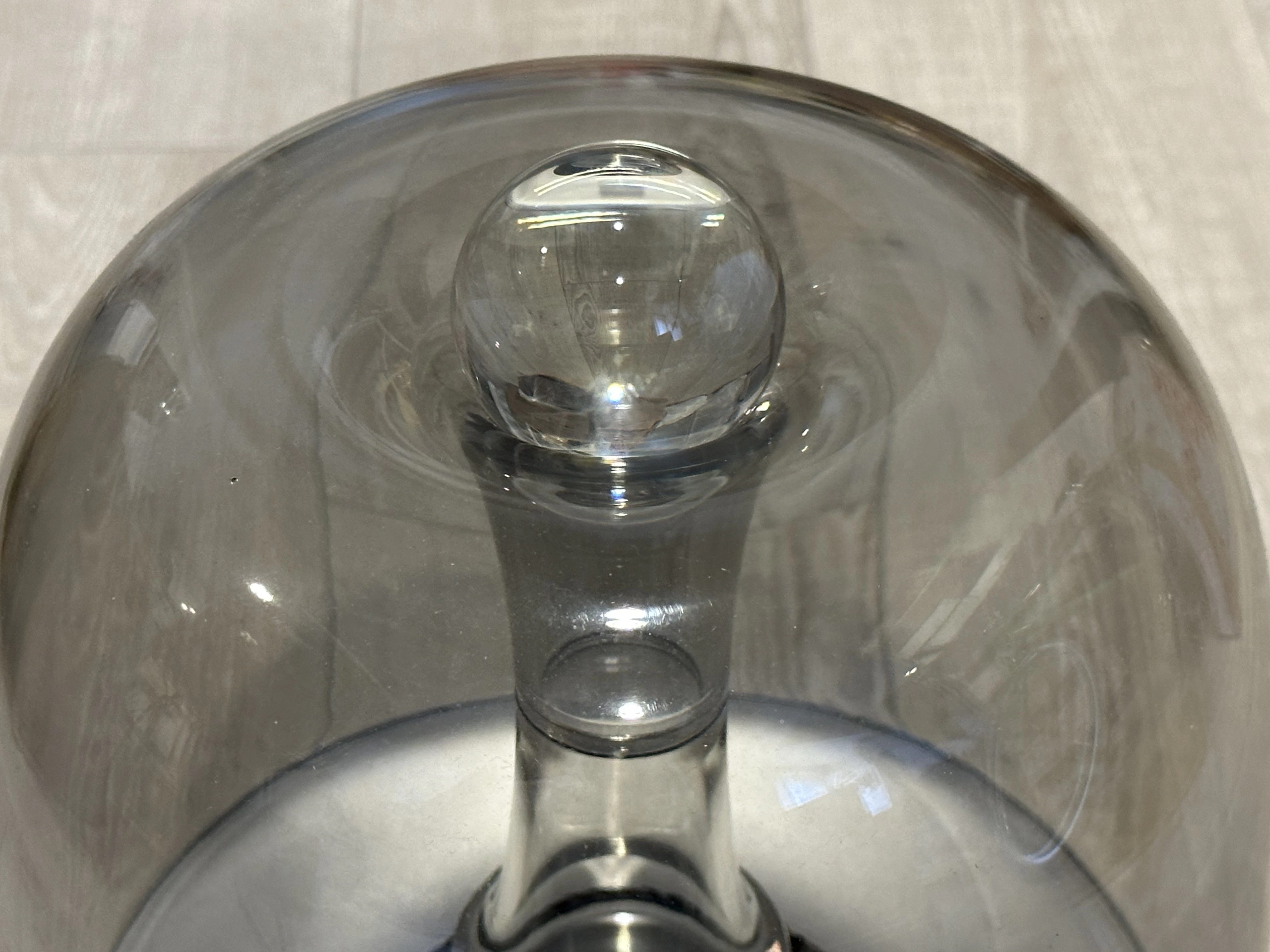

Harman Kardon Aura studio 2 の埃侵入対策として、穴の空いた部分に直径5cm程度のガラス玉を置くとよいそうです。
結論
- スピーカーが綺麗になってよい
参考
実際に分解した人の動画
https://www.youtube.com/watch?v=MhFnnnHgfNc
