USBマイコンボードで、USBキーボードを取り扱う【ビット・トレード・ワン Suzuno32RV】

本記事ではArduinoマイコンボードでUSBキーボードの入力を読み取る方法を解説します。

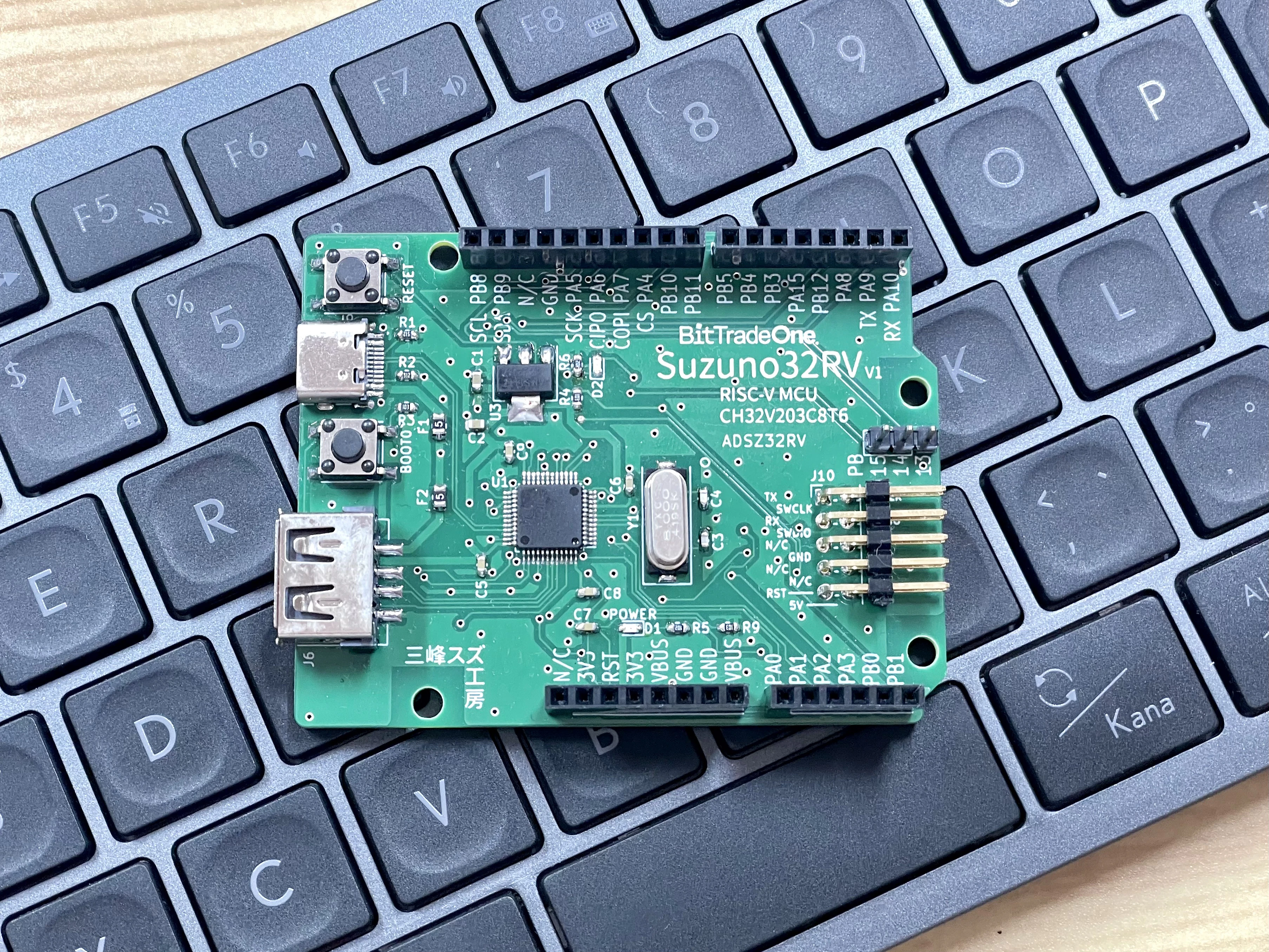

利用するのは "Suzuno32RV" というボードです。Suzuno32RVは、RISC-V CPUを搭載したWCH CH32Vシリーズのマイコンチップを実装した、UNO形状のマイコンボードです。USB Type-CコネクタとUSB Type-Aコネクタが搭載されており、USBデバイス機能とUSBホスト機能の両方を利用できます。わたし（三峰スズ）が設計し、マイ・プロダクトサービスにより株式会社ビット・トレード・ワンが製造・販売をしています。

今回は、USB Type-AコネクタにUSBキーボードを接続し、入力されたキーをArduino IDEのシリアルモニタへ表示してみます。

ビット・トレード・ワン（BitTradeOne）は神奈川県相模原に本社を置く、電子工作モジュール・キット、ユニークで便利なガジェット、同人ハードウェアの製品化サービス「BTOマイ・プロダクトサービス」、模型向けブランド「MODMAGIC」、各種受託を手掛ける、電子機器の製造・販売の会社です。

製品は各取扱店のほか、公式オンラインショップ BTOS やAmazonでも販売しています。

必要なもの

• Suzuno32RV マイコンボード
• ベーシックなUSBキーボード（Type-Aコネクタのもの）

Suzuno32RVはBTO公式オンラインショップ BTOS や、Amazon.co.jp、各取扱店にて購入できます。

Suzuno32RVのおもなスペック：

• CPU: 32bit RISC-V 144MHz RV32IMAC
• FlashROM: 224KB
• RAM: 20KB
• 通信: I2C, SPI, UART, CAN, USB x2

配線する

配線といっても、今回はケーブルを接続するだけです。

1. Suzuno32RVの USB Type-Aコネクタ にUSBキーボードを接続します
2. Suzuno32RVの USB Type-Cコネクタ をPCに接続します

USB Type-C側は、スケッチの書き込みとシリアル出力の確認に使います。USB Type-A側は、Suzuno32RVがUSBホストとしてキーボードを認識するために使います。

Arduino IDEの準備

Suzuno32RVはArduino環境で開発ができます。初回だけ、ボードマネージャーの設定と、デバイスドライバの設定が必要です。

ボードマネージャーURLを追加する

Arduino IDEを起動し、「基本設定」→「追加のボードマネージャーのURL」に以下を追加します。

https://raw.githubusercontent.com/verylowfreq/board_manager_ch32/main/package_ch32v_index_sz.json

その後、「ボードマネージャー」で ch32 を検索し、CH32V Boards by M.S. をインストールします。本記事では バージョン 2.1.4 を利用しました。

Windowsの場合はUSBドライバを設定する

WindowsでUSB書き込みを行う場合は、zadigでWinUSBドライバを設定します。

1. BOOTスイッチを押しながらSuzuno32RVをPCに接続します
2. zadigを起動します
3. Options → List All Devices にチェックを入れます
4. USB IDが 4348:55E0 のデバイスを選択します
5. ドライバとして WinUSB を選択します
6. Replace Driver を実行します

誤ったUSBデバイスを選ぶと、そのデバイスが正常に動作しなくなる場合があります。USB IDをよく確認してください。

ボードと書き込み方法を選択する

Arduino IDEの「ツール」メニューから、以下のように設定します。本記事ではUSBホスト機能も利用するので、USB Supportの設定も忘れずに。

• ボード: Suzuno32RV
• Upload method: WCH-ISP
• USB Support: Adafruit TinyUSB with USBD/USBFS Host

ライブラリの紹介

この記事では、ボードライブラリ arduino_core_ch32_sz に同梱されている KeyboardHost ライブラリを利用します。

KeyboardHost はTinyUSBを利用したUSBキーボード用のラッパーライブラリです。USB HIDキーボードから送られてくるキー入力を、Arduinoスケッチから扱いやすい形で受け取れるようにしてくれます。

USBホスト処理を低レイヤから直接書くと、USBデバイスの接続検出、HIDレポートの受信、キーコードの解釈などを自分で扱う必要があります。KeyboardHost を使うと、まずは「押されたキーを読む」ことに集中できます。

コード

以下のコードは、接続されたUSBキーボードで押されたキーを、ASCII文字としてUSBシリアルでパソコンへ送信します。また、キーボードの接続・切断時にメッセージを表示します。

#include <Adafruit_TinyUSB.h>
#include <KeyboardHost.h>

Adafruit_USBH_Host USBHost;

void onMount(uint8_t dev_addr, uint8_t instance, uint16_t vid, uint16_t pid) {
  Serial.printf("Mounted. dev_addr=%u, instance=%u, VID/PID=0x%04x/0x%04x\r\n", dev_addr, instance, vid, pid);
}

void onUmount(uint8_t dev_addr, uint8_t instance) {
  Serial.printf("Unmounted. dev_addr=%u, instance=%u\r\n", dev_addr, instance);
}

void onKeyDown(uint8_t keycode, uint8_t modifier) {
  (void)keycode;
  (void)modifier;
  Serial.printf("onKeyDown: modifier=0x%02x, keycode=0x%02x\r\n", modifier, keycode);
}

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(100); }

  Serial.println();
  Serial.println("Suzuno32RV USB Keyboard Host sample");
  Serial.println("Connect a USB keyboard to the Type-A port.");

  KeyboardHost.onMount(onMount);
  KeyboardHost.onUmount(onUmount);
  KeyboardHost.onKeyDown(onKeyDown);
  KeyboardHost.begin();
  // レイアウトは KeyboardHost.begin() のあとで設定する
  KeyboardHost.setLayout(KeyboardLayout::JP_JIS);

  // USBホスト機能全体の begin()
  USBHost.begin(0);
}

void loop() {
  // task() を高頻度に呼び出す
  USBHost.task();

  if (KeyboardHost.available() > 0) {
    int ch = KeyboardHost.read();
    if (ch >= 0) {
      Serial.printf("Key: %c\r\n", ch);
    }
  }
}

使用している arduino_core_ch32_sz のバージョンによって、KeyboardHost ライブラリのサンプル名やAPIが変わる可能性があります。

もし上のコードでコンパイルできない場合は、Arduino IDEの「ファイル」→「スケッチ例」から、KeyboardHost に含まれているサンプルスケッチを開き、そのAPI名に合わせてください。

書き込み方法

Arduino IDEで「検証」を実行し、コンパイルが通ることを確認します。

次に、Suzuno32RVを書き込み待機モードにします。

1. RESETスイッチを押します
2. BOOTスイッチを押します
3. RESETスイッチを離します
4. BOOTスイッチを離します

この状態でArduino IDEの「書き込み」を実行します。

書き込みが完了したら、必要に応じてRESETスイッチを押してスケッチを再実行します。

実行結果

USBキーボードをSuzuno32RVのType-Aコネクタに接続し、キーを押すと、シリアルモニタに次のように表示されます。

• 接続時にはVIDとPIDも取得できます。
• onKeyDown()では、USB-HID規格でのUsage IDが読み取れます。
• read()では、レイアウトに応じたASCII文字が読み取れます。
• Shiftキーも認識・処理されます。

Suzuno32RV USB Keyboard Host sample
Connect a USB keyboard to the Type-A port.
Mounted. dev_addr=1, instance=0, VID/PID=0x1c4f/0x0027
onKeyDown: modifier=0x00, keycode=0x1e
Key: 1
onKeyDown: modifier=0x00, keycode=0x1f
Key: 2
onKeyDown: modifier=0x00, keycode=0x20
Key: 3
onKeyDown: modifier=0x02, keycode=0x00
onKeyDown: modifier=0x02, keycode=0x04
Key: A
onKeyDown: modifier=0x02, keycode=0x05
Key: B
onKeyDown: modifier=0x02, keycode=0x06
Key: C
onKeyDown: modifier=0x02, keycode=0x00
onKeyDown: modifier=0x02, keycode=0x1e
Key: !
onKeyDown: modifier=0x02, keycode=0x1f
Key: @
onKeyDown: modifier=0x02, keycode=0x20
Key: #

まとめ

Suzuno32RVを使って、USBキーボードの入力を読み取る方法を紹介しました。

電子工作でUSBキーボードが利用できると、ボタンやロータリーエンコーダだけでは作りにくい、文字入力を含むインターフェースを実装しやすくなり、電子工作の入力方法の幅がかなり広がります。

たとえば、次のような用途に使えます。

• シリアルコンソールの代わりにキーボードで操作する
• メニュー画面の操作に使う
• ロボットや装置の手動操作に使う
• マクロパッドや専用入力デバイスの実験に使う
• USBバーコードリーダーの入力を読み取る

USBバーコードリーダーの多くは、PCから見るとUSBキーボードのように動作します。そのため、USBキーボードが扱えるようになると、バーコード入力を使った電子工作にも応用できます。

USBホスト機能は少し難しそうに見えますが、KeyboardHost ライブラリを使うことで、まずは手軽にUSBキーボード入力を試せます。Suzuno32RVのUSBホスト機能を活かした工作の入口として、手軽なわりに威力を発揮しやすいテーマだと思います。
