STマイクロエレクトロニクス株式会社(STマイクロ)が提供しているAIキットを使用して、機械学習による画像分類を試してみました。
STM32H747I-DISC0ボードとB-CAMS-OWVカメラを使った機械学習のデモとして用意されているFood Recognitionデモのニューラルネットワーク(NN)データ部分を置き換え、オレンジとバナナの２種類を認識するようにしてみました。
準備
-
ハード
開発ボード：STM32H747I-DISC0
カメラモジュール：B-CAMS-OMV -
ソフト
AIソフトウェアデモ：FP-AI-VISION1 (V3.1.0) ※1
コード生成ツール：STM32CubeMX (V6.4.0)、X-CUBE-AI (V7.1.0) ※1
ボード用ドライバ：STM32 ST-LINK Utility (V4.6.0) ※1
統合開発環境：IAR EWARM (V9.20.2) ※2
AIモデル生成ツール：Anaconda3 (2021.11)
※1 これらのソフトのダウンロードには、STマイクロの会員登録(無料)が必要です。
※2 このソフトのダウンロードには、IARシステムズ株式会社(IAR)の会員登録(無料)が必要です。
各ソフトのインストール
-
FP-AI-VISION1
以下のSTマイクロのURLからダウンロードして、展開するだけです。
https://www.stmcu.jp/design/sw_dev/firmware/69743/ -
STM32CubeMX
以下のSTマイクロのURLからダウンロードして、指示に従ってインストールしました。
https://www.stmcu.jp/design/sw_dev/pc_soft/52798/ -
X-CUBE-AI
STM32CubeMXを使用してインストールしました。STM32CubeMXを立ち上げ、HelpのプルダウンメニューからManage embedded software packagesを選び、"Embedded Software Packages Manager"ウィンドウを表示します。STMicroelectronicsタブを選択し、X-CUBE-AIのArtificial Intelligence 7.1.0にチェックを入れ、Install Nowボタンでインストールしました。 -
STM32 ST-LINK Utility
以下のSTマイクロのURLからダウンロードして、指示に従ってインストールしました。
https://www.stmcu.jp/design/sw_dev/pc_soft/53396/ -
IAR EWARM
本記事では統合開発環境としてIARのEWARMを使用しました。他にSTM32CubeIDEなどもあるので、使い慣れた統合開発環境で良いと思います。
以下のIARのURLからダウンロードして、指示に従ってインストールしました。
https://www.iar.com/jp/products/architectures/arm/iar-embedded-workbench-for-arm/ -
Anaconda3
Anaconda3のインストールについては「STM32H747I-DISC0を用いたAI画像分類(NNモデル作成編)」にまとめましたので、そちらをご覧下さい。
ニューラルネットワーク(NN)モデルの作成
オレンジとバナナを区別するNNモデルの作成については、「STM32H747I-DISC0を用いたAI画像分類(NNモデル作成編)」にまとめましたので、そちらをご覧下さい。
NNモデルのC言語ソース変換
NNモデル作成編で作成したNNモデルをSTM32CubeMXのX-CUBE-AIで、C言語ソースに変換します。

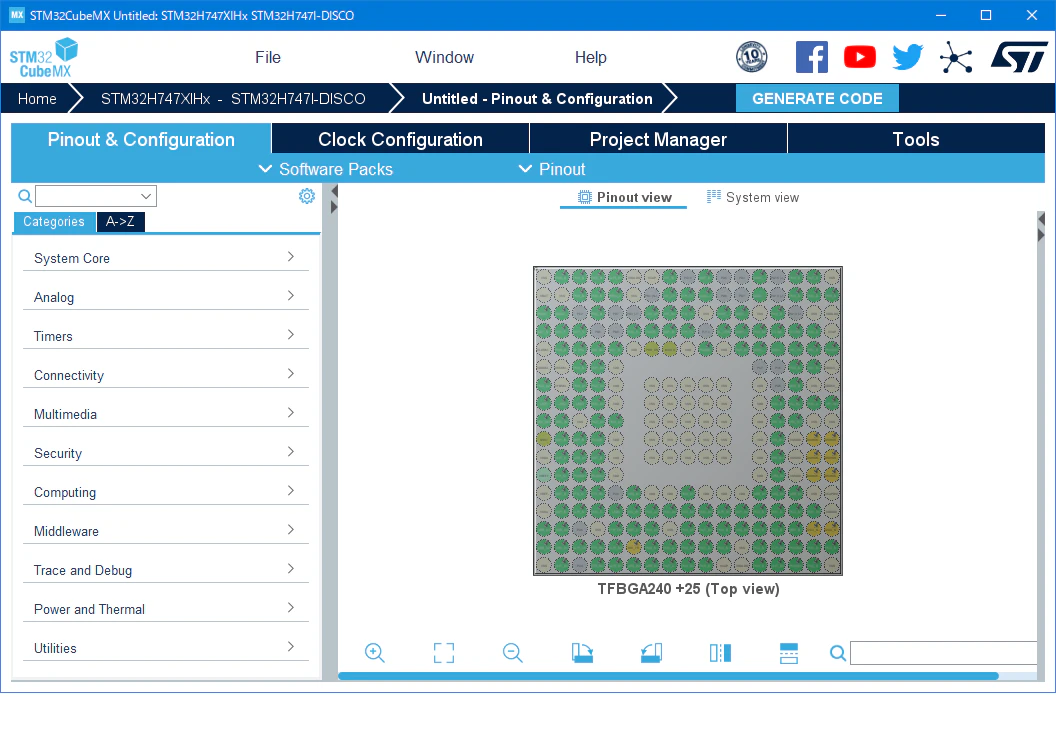

STM32CubeMXを起動し、新規プロジェクトを作成します。そのとき、Board SelectorでSTM32H747I-DISC0を選択します。

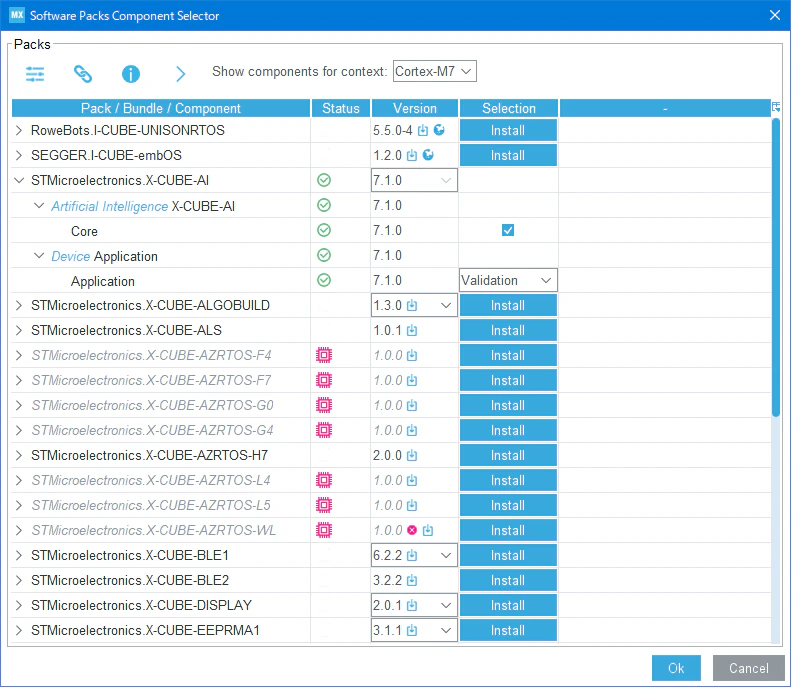

Software Packs->Select Componentsを押し、"Software Packs Component Selector"ウィンドウを表示させます。"Show components for context"は、Cortex-M7が選択されていることを確認します。
X-CUBE-AIの版数は7.1.0を選択して、X-CUBE-AIの項目を展開します。そして、CoreのSelectionにチェックを入れ、ApplicationをValidationを選択して、OKボタンを押します。
X-CUBE-AIを有効にしたところで、一度プロジェクトを名前を付けて保存しておきます。

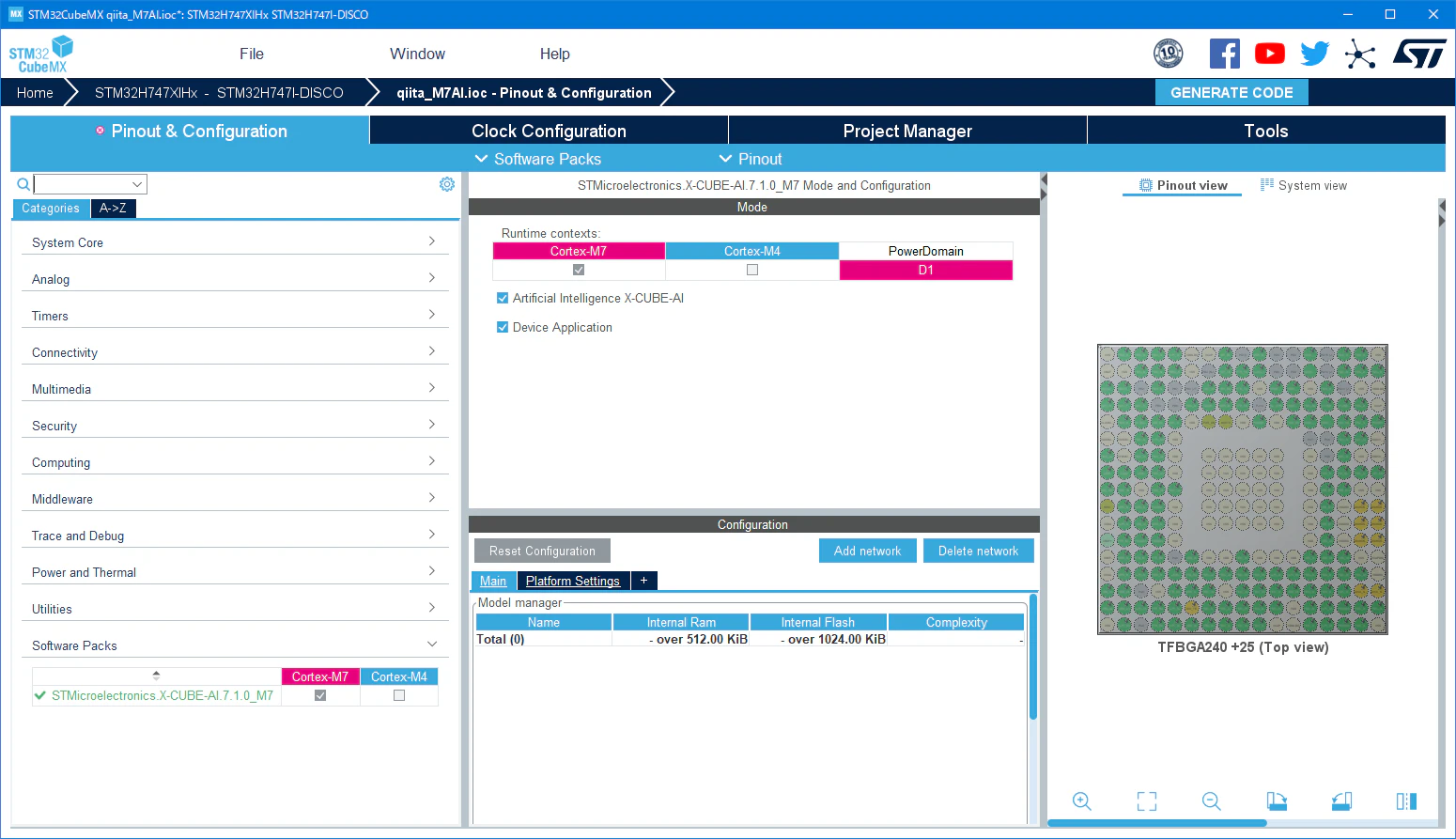

次に左の欄の"Software Packs"の中にあるSTMicroelectronics.X-CUBE-AI.7.1.0_M7を押して、STMicroelectronics.X-CUBE-AI.7.1.0_M7のConfiguration画面を表示させます。

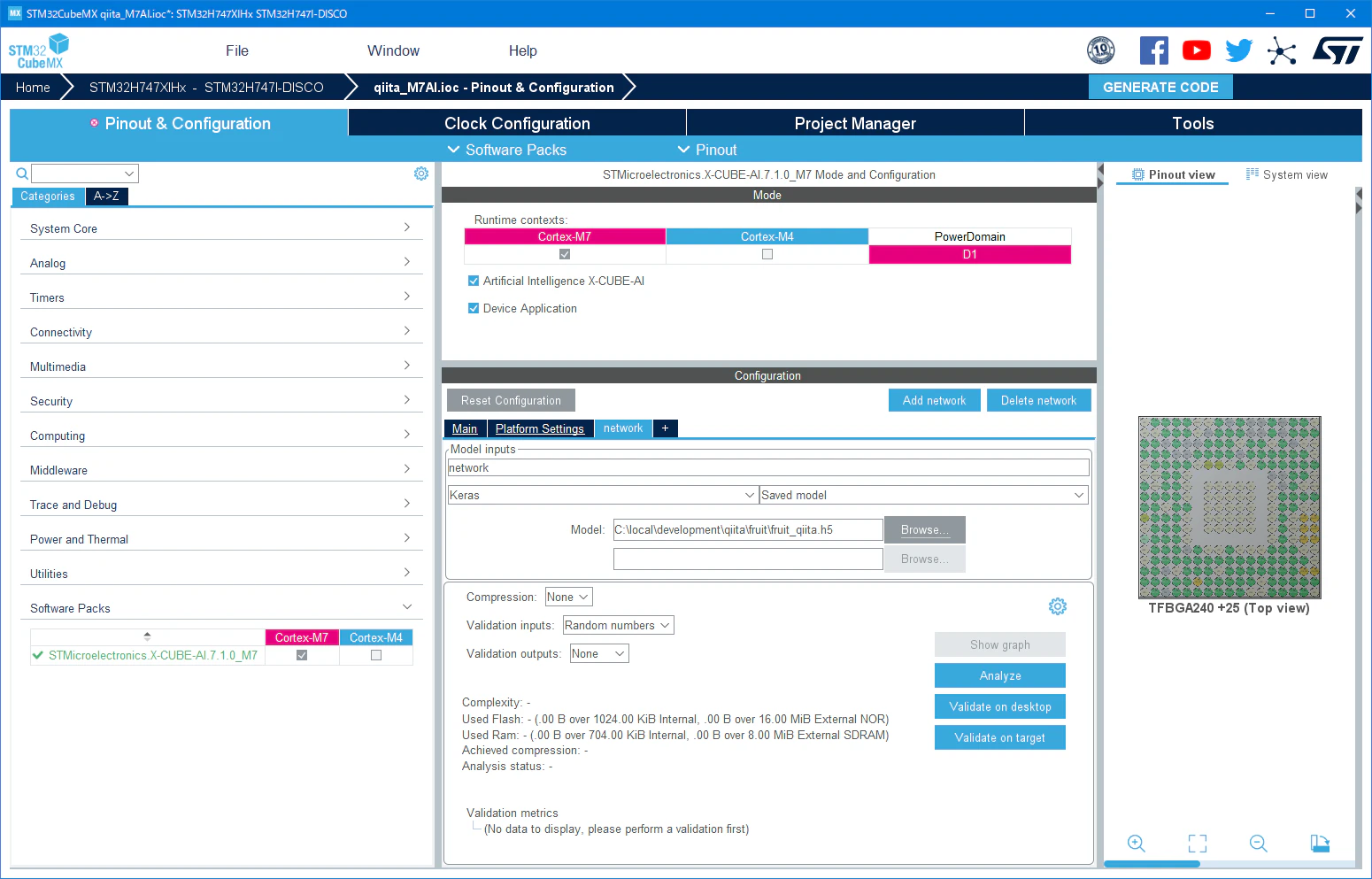

Add networkを押し、モデル名は"network"のままにして、モデル種別はKerasのSaved modelを設定して、NNモデル作成編で作成したNNモデルのファイルを選択します。Analyzeを押し、NNモデルを解析します。
解析が完了すると解析結果が表示されます。注目すべきはROMサイズでSTM32H747I-DISC0は2MbyteのFlash memoryを搭載していますが、約1Mbyte強はデモプログラムに使用されるので、NNモデルに使用できるサイズは1Mbyte弱です。
Exec/report summary (analyze)
------------------------------------------------------------------------------------------------------------------------
model file : C:\local\development\qiita\fruit\fruit_qiita.h5
type : keras
c_name : network
compression : None
workspace dir : C:\Users\qiita\AppData\Local\Temp\mxAI_workspace32755982772040013800634662094901120
output dir : C:\Users\qiita\.stm32cubemx\network_output
model_name : fruit_qiita
model_hash : adf3862d6d67769248776be1f4117b61
input 1/1 : 'input_0'
150528 items, 588.00 KiB, ai_float, float, (1,224,224,3), domain:user/
output 1/1 : 'dense_2'
2 items, 8 B, ai_float, float, (1,1,1,2), domain:user/
params # : 150,994 items (589.82 KiB)
macc : 2,095,312
weights (ro) : 603,976 B (589.82 KiB) (1 segment)
activations (rw) : 159,744 B (156.00 KiB) (1 segment)
ram (total) : 761,864 B (744.01 KiB) = 159,744 + 602,112 + 8
Model name - fruit_qiita ['input_0'] ['dense_2']
---------------------------------------------------------------------------------------------------------------------------------------------------------
id layer (type) oshape param/size macc connected to | c_size c_macc c_type
---------------------------------------------------------------------------------------------------------------------------------------------------------
0 input_0 (Input) (None,224,224,3) |
max_pooling2d_1 (Pool) (None,112,112,3) 150,528 input_0 | pool()[0]
---------------------------------------------------------------------------------------------------------------------------------------------------------
1 conv2d_1_conv2d (Conv2D) (None,55,55,16) 448/1,792 1,306,816 max_pooling2d_1 | +95,056(+7.3%) optimized_conv2d()[1]
conv2d_1 (Nonlinearity) (None,55,55,16) 48,400 conv2d_1_conv2d | -48,400(-100.0%)
---------------------------------------------------------------------------------------------------------------------------------------------------------
2 max_pooling2d_2 (Pool) (None,27,27,16) 46,656 conv2d_1 | -46,656(-100.0%)
---------------------------------------------------------------------------------------------------------------------------------------------------------
3 conv2d_2_conv2d (Conv2D) (None,13,13,16) 2,320/9,280 389,392 max_pooling2d_2 | +5,008(+1.3%) optimized_conv2d()[2]
conv2d_2 (Nonlinearity) (None,13,13,16) 2,704 conv2d_2_conv2d | -2,704(-100.0%)
---------------------------------------------------------------------------------------------------------------------------------------------------------
4 max_pooling2d_3 (Pool) (None,6,6,16) 2,304 conv2d_2 | -2,304(-100.0%)
---------------------------------------------------------------------------------------------------------------------------------------------------------
5 flatten_1 (Reshape) (None,1,1,576) max_pooling2d_3 |
---------------------------------------------------------------------------------------------------------------------------------------------------------
6 dense_1_dense (Dense) (None,1,1,256) 147,712/590,848 147,712 flatten_1 | dense()[3]
dense_1 (Nonlinearity) (None,1,1,256) 256 dense_1_dense | nl()[4]
---------------------------------------------------------------------------------------------------------------------------------------------------------
8 dense_2_dense (Dense) (None,1,1,2) 514/2,056 514 dense_1 | dense()[5]
dense_2 (Nonlinearity) (None,1,1,2) 30 dense_2_dense | nl()/o[6]
---------------------------------------------------------------------------------------------------------------------------------------------------------
model/c-model: macc=2,095,312/2,095,312 weights=603,976/603,976 activations=--/159,744 io=--/602,120
このモデルでは、"weights (ro)"は603,976 Bと1MByte弱に収まっているので、右上にあるGenerate codeボタンでコードを生成します。
FP-AI-VISION1へ生成コードをコピー
展開したFP-AI-VISION1に上記で生成したNNモデルのコード(5ファイル)をコピーします。
★コピー元ファイル
$(AI)/CM7/X-CUBE-AI/App/neteork.c
$(AI)/CM7/X-CUBE-AI/App/neteork.h
$(AI)/CM7/X-CUBE-AI/App/neteork_config.h
$(AI)/CM7/X-CUBE-AI/App/neteork_data.c
$(AI)/CM7/X-CUBE-AI/App/neteork_data.h
※ $(AI)はSTM32CubeMXで作成したプロジェクトのディレクトリ
★コピー先ディレクトリ
・ヘッダファイル
$(FP-AI-VISION1)/Projects/STM32H747I-DISC0/Applications/FoodReco_MobileNetDerivative/Float_Model/CM7/Inc
・Cファイル
$(FP-AI-VISION1)/Projects/STM32H747I-DISC0/Applications/FoodReco_MobileNetDerivative/Float_Model/CM7/Src
※ $(FP-AI-VISION1)を展開したディレクトリ
また、今回は分類の種類をorangeとbananaに変更したので、デモコード部分も一部変更します。
136. #if 0
137. const char* output_labels[AI_NET_OUTPUT_SIZE] = {
138. "Apple Pie", "Beer", "Caesar Salad", "Cappuccino", "Cheesecake", "Chicken Wings",
139. "Chocolate Cake", "Coke", "Cup Cakes", "Donuts", "French Fries", "Hamburger",
140. "Hot Dog", "Lasagna", "Pizza", "Risotto", "Spaghetti Bolognese", "Steak"};
141. #else
142. const char* output_labels[AI_NET_OUTPUT_SIZE] = {
143. "Orange", "Banana"};
144. #endif
EWARMによるビルドと実行
FP-AI-VISION1には以下の場所にEWARMのプロジェクトファイルが用意されているので、それを使ってEWARMを起動します。
$(FP-AI-VISION1)/Projects/STM32H747I-DISC0/Applications/FoodReco_MobileNetDerivative/Float_Model/EWARM/Project.eww
EWARMが立ち上がると、全ビルドを行います。
USBケーブルでSTM32H747I-DISC0とパソコンを接続して、ファームウェアをダウンロードして実行すればorangeとbananaを分類するデモが動き出します。
最後に、YouTubeにorangeとbananaを分類するデモ動画をアップしていますので、ご覧下さい。
YouTube動画「STM32H747I-DISC0を用いたAI画像分類」
