STM32  モーター制御 X-Cube-MCSDKを使おう 準備編

Last updated at Posted at 2019-09-19

X-Cube-MCSDKはモータ制御の設計を迅速化・簡略化するSTM32 PMSM FOCソフトウェア開発キット(SDK)
(STM32 Motor Control Software Development Kit (MCSDK))らしい

今回は、P-NUCLEO-IHM002をSTM32CubeIDEで実行するまでを行います。

#ソフトウェアインストール
まずは、ソフトをインストールしましょう。
##X-CUBE-MCSDKをインストール
https://www.st.com/en/embedded-software/x-cube-mcsdk.html
Motor Profilerを立ち上げましょう。
NetFramework3.5がないと怒られることがあるので、インストールします。
Motor Profilerが立ち上がりました。

###モーターと電源の接続
ACアダプターのジャックは、コンセントにあうものを使用します。
二本の線は、赤が+ 黒がGNDにつなげます。
モーターからの線は、ど子に取り付けても構いません。
ただし、モーターは、固定されていないので、動いても危険じゃない場所においてください。

DSC_0468 (2).JPG

##モータープロファイルの作成
それでは、モーターの特性を測ってみましょう
SelectBoardをクリックします。
NUCLEO-F302R8とX-NUCLEO-IHM07M1の組み合わせを選択します。

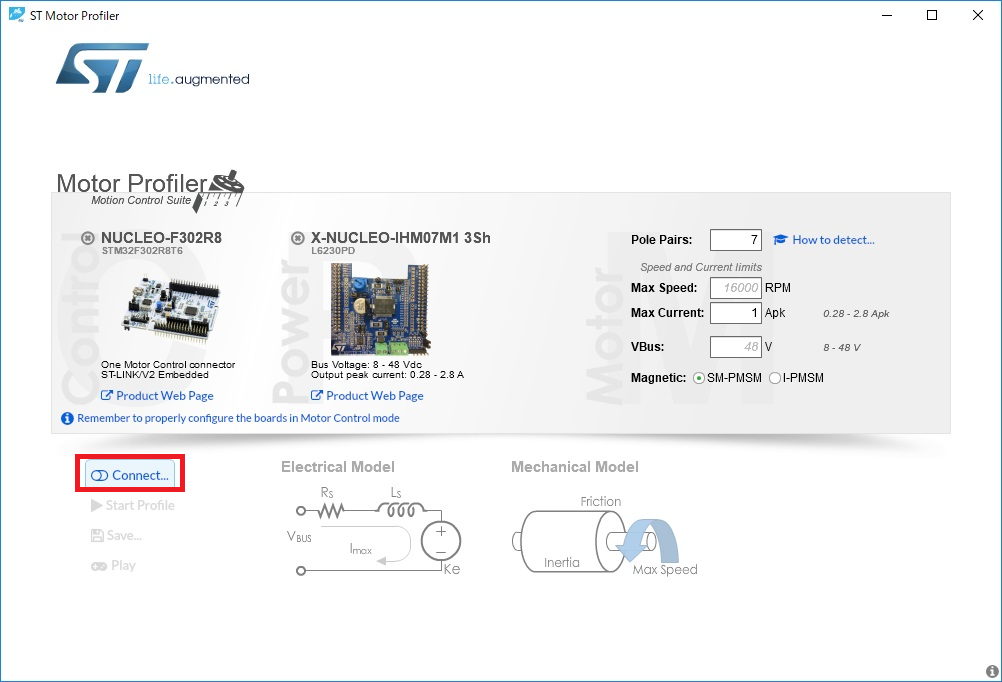

Pole PairsとMaxCurrentは設定しましょう。
PolePairsは、極対数です。
今回は、
Pole Pairs:7(14極なので7対です)
MaxCurrent:1APK
を入力し、Connectを押します。

ファームウェアのアップデートの警告が出ます。
数回やったので理解しましたが、モータープロファイル用のファームウェアを書き込んで良いですか?
という事でした。
ファームウェアアップデートと言われていましたが、そうではなく、検出用ファームの書き込みになります。
よって、ファーム消去からスタートします。


ワーニングが出ることもあります。
この時、必ず、きちんと電源つながっているか?
線はつながっているか確認しましょう。
StarProfileをクリックします。
少し待つと、シュルシュルとモーターが動き始め
最大回転をし、再度止まります。
最初の待ち時間の間に検出用のファイルを転送しているそうです。
モータープロファイルが出来上がったので、Saveをクリックします。
今回は、Motor1としました。
保存したら、アプリケーションを閉じます。
この時、DisconnectしてConeectとなっていることを確認します。
閉じるときにアラートがでます。

今回作ったモーターのプロファイルは、
C:\ユーザー名\ユーザー名.st_motor_control\user_motors
に保存されています。

##STM32CubeMXインストール
STM32CubeMXをインストールします。

STM32CubeMXを起動します。
右のInstall/Removeをクリックします。
STM32F3を選択し、InstallNowをクリックします
**今回はSTM32F302ですが、違うチップで作るときは、そのチップを選択します。
緑のアイコンになればインストール完了です。

Javaのインストールが出る時はインストールしましょう


以上で、モータープロファイル及びアプリケーションの準備が完了しました。

STM32  モーター制御 X-Cube-MCSDKを使おう STM32CubeIDE編に続きます
https://qiita.com/usashirou/items/f31b88c1b7d2542bb901
