20円マイコン RISC-V CH32V003とは

20円マイコンとして最近話題のCH32V003を取り上げてみます。

CH32V003とは？

WCH社の32ビットRISC-Vマイコンになります。
周波数：48MHz
SRAM：2KB
Flash：16KB
以下のパッケージがあります。

• SOP8　6x5㎜
• SOP16　6x10㎜
• QFN20　3x3㎜
• TSSOP20　6.4x6.5㎜

  引用：CH32V003DS0.PDF

QFN20は3x3㎜のパッケージと小さく、使い勝手が非常に良いです。
Attiny1616やSTM8などに近いイメージですね。
CH32V003はクリスタルを使用せずに使用可能です。
Aliexpressにおいて50個で約1000円、つまり1個当たり20円で売られています。
2023年4月現在、ATTINY10が50円、PIC10F222が45円（秋月電子通商）、Attiny1616は148円（Digikey）と
価格からも、性能からもCH32V003はコストパフォーマンスの良いマイコンだといえます。
開発環境としてMounRiver Studioが推奨されているようです。
Arduinoについてもサポートされています。

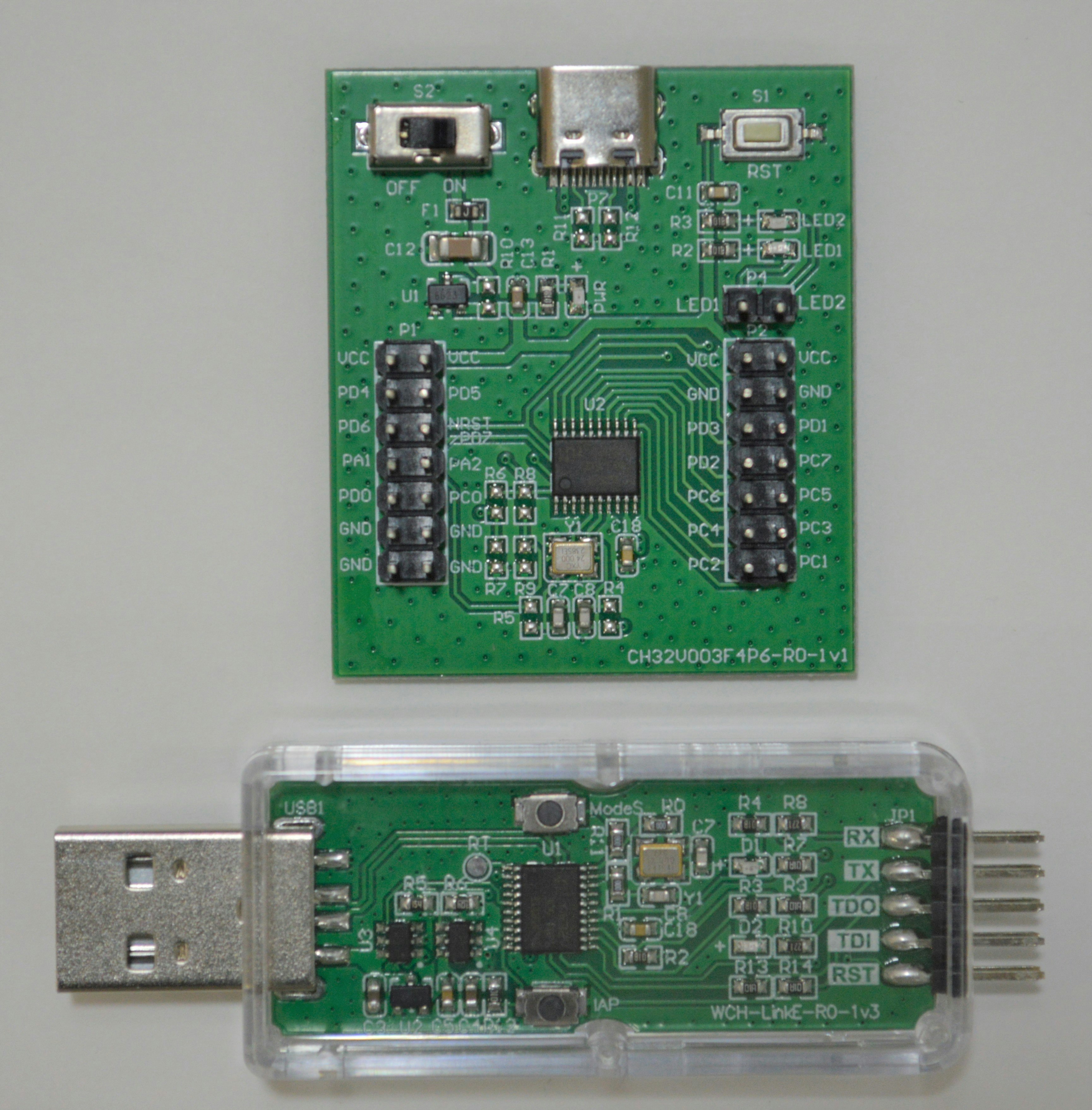

開発ボードとデバッガー

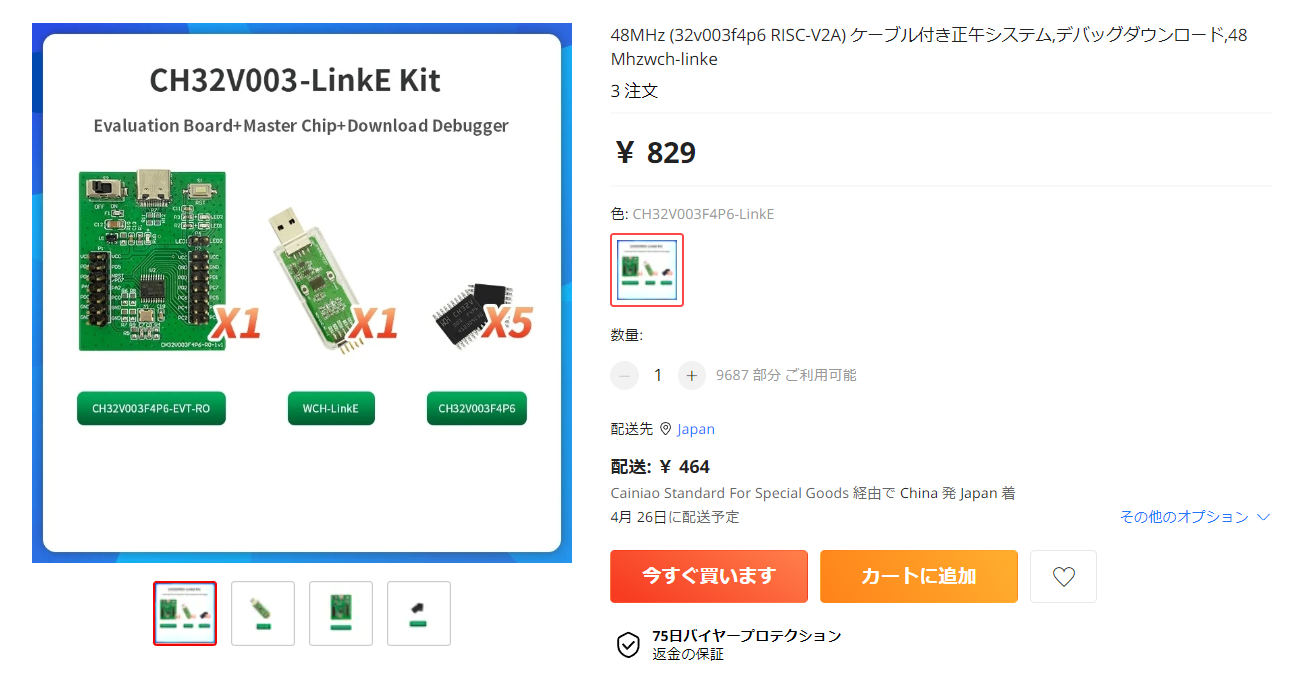

Evaluation Boardとデバッガー、サンプルとしてCH32V003マイコンが5個したものがAliexpressで1000円弱で購入可能です。（送料込みで1300円程度）

クリスタルレス

CH32V003はクリスタルを使用せずに動作可能です。
Attiny1616とほぼ同等の環境で使用可能となります。

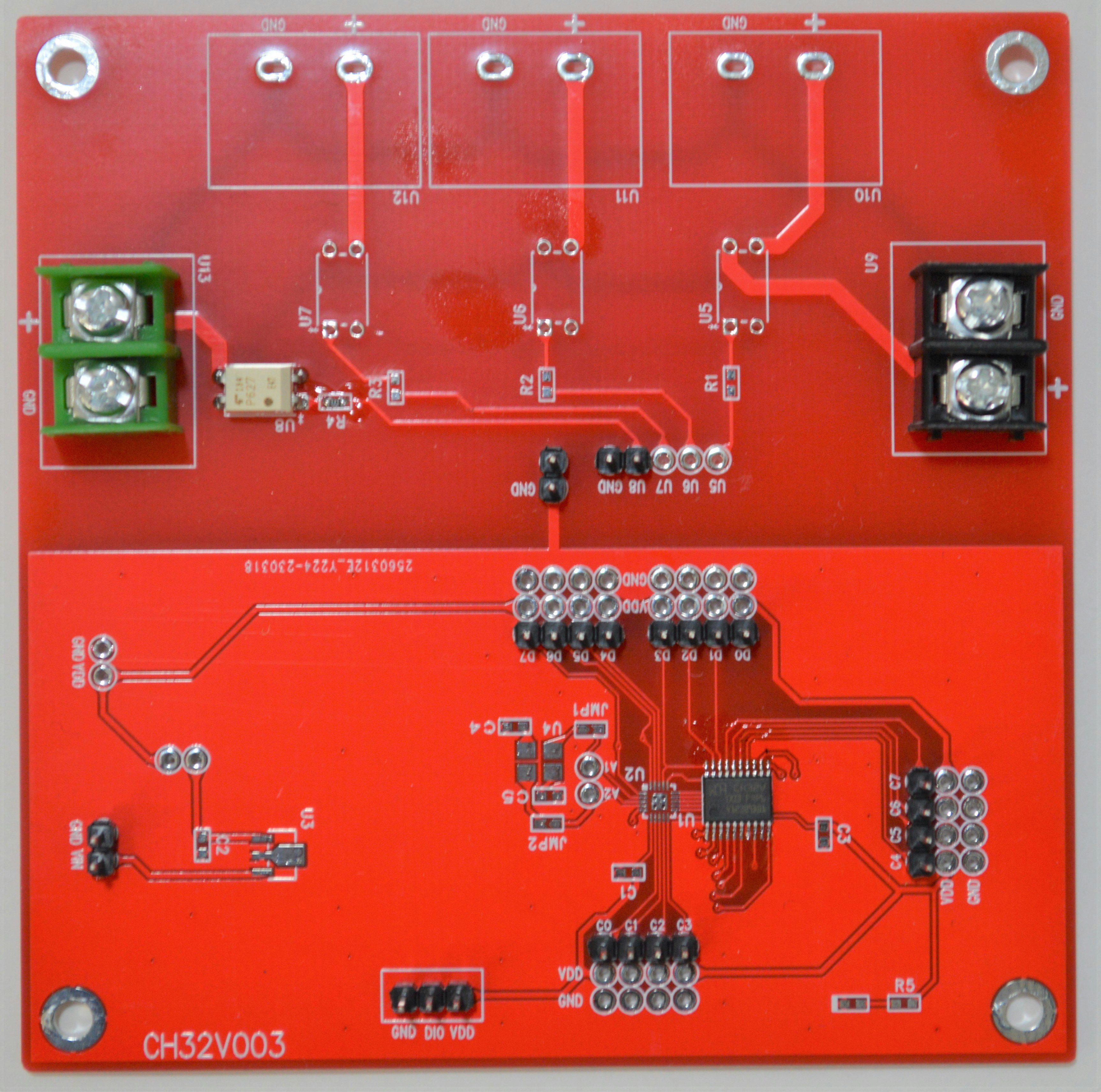

テストボードを作る

今回、検証の為にテストボードを作ってみました。
CH32V003は外付けのクリスタルが不要であることが確認できました。
また、TSSOP20は手ハンダで実装も楽ですね。

私は、データシートを読む事だけでなく、Evaluation BoardやReferenceなどを基に一度テストボードを作り、独自のボードに落とし込むことをお勧めしています。

開発環境

MounRiver Studioのほか、Arduinoでも開発が可能です。
（RUST等でも可能なようです）

20円マイコン RISC-V CH32V003 をMounRiver Studioで使ってみよう

CH32V003をArduinoで使おう（CH32V203も）

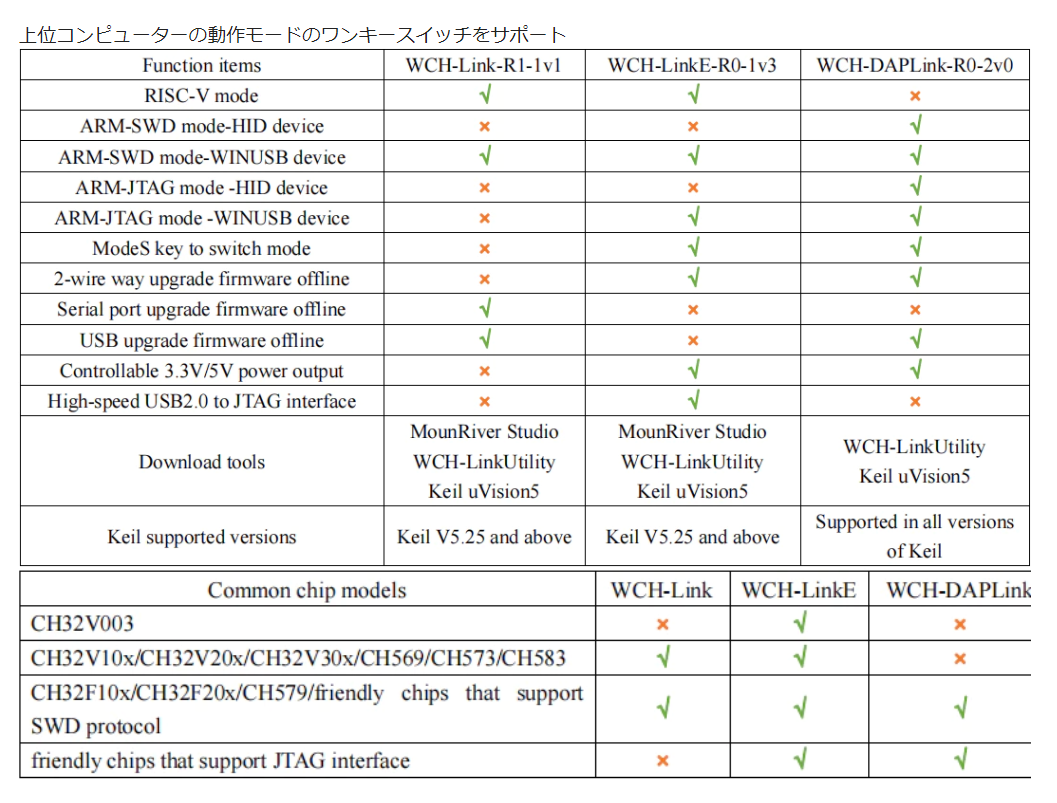

デバッガー

デバッガーは WCH-LinkE を使用する必要があります。
WCH-LinkE とマイコン間は PD1 と SWDIO を接続することでダウンロード可能です。
また、 WCH-LinkE にはUARTも搭載しており、WCH-Link1本ある事で開発が可能なのが特徴です。

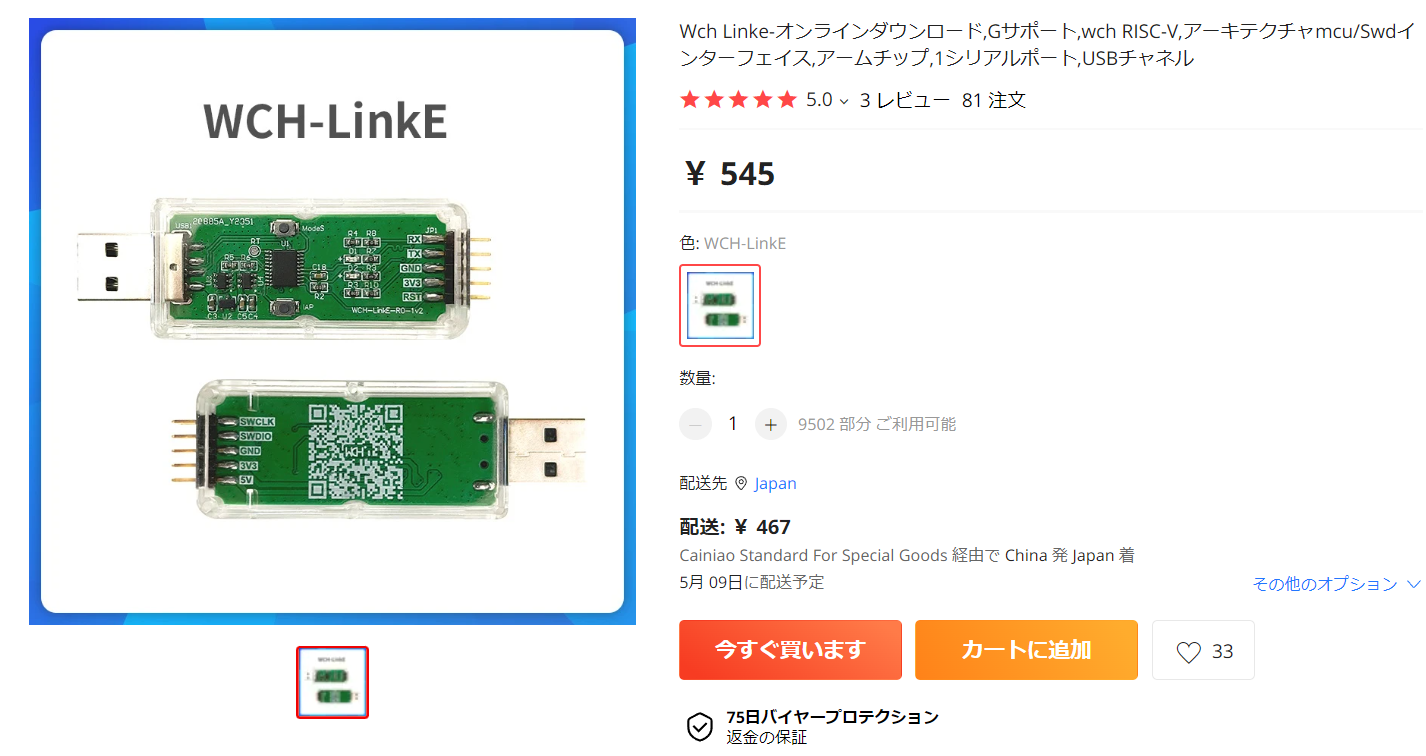

WCH-LinkE は600円程度で購入可能なようです。

㊟当初WCH-Linkと記載しておりましたが WCH-LinkE でないと書き込みができませんご注意ください。
