【AWS IoT】AWS IoT Core ルールを使ったデータストアを試してみた（その4）

Last updated at Posted at 2021-06-30

前回 【AWS IoT】AWS IoT Core ルールを使ったデータストアを試してみた（その3）
の続きです。

過去分
【AWS IoT】AWS IoT Core ルールを使ったデータストアを試してみた（その2）
【AWS IoT】AWS IoT Core ルールを使ったデータストアを試してみた（その1）

#前提

  • AWS IOT CORE 初級ハンズオンを参考にしています。
  • 送信元デバイスは　NVIDIA Jetson Nano 開発者キット B01　を利用
  • AWS IoT Core のコンパネで「モノ」を作成して、「モノ」用の証明書も作成してデバイスに保存
  • デバイスにはAWS IoT Device SDK をインストール
  • クライアントプログラムはAWS IOT CORE 初級ハンズオンのダミーデバイス用プログラム(
    device_main.py）を利用
  • デバイスからIoT Coreに向けてMQTTで30秒おきにデータ送信
  • データはこんな感じ
{
  "DEVICE_NAME": "jetson-nano-tsumida",
  "TIMESTAMP": "2021-03-17T22:03:48",
  "TEMPERATURE": 18,
  "HUMIDITY": 57
}

##2-1.データのストア先と使ったルール（アクション）
※試してみたいものをチョイスしたリスト

# ストア先 使ったルール（アクション） 途中経由したサービス
1 S3 Amazon Kinesis Firehose ストリームにメッセージを送信する Amazon Kinesis Firehose
2 DynamoDB Amazon Kinesis ストリームにメッセージを送信する Amazon Kinesis Data Streams,Lambda
3 timestream Timestreamテーブルにメッセージを書き込む なし
4 Elasticsearch Amazon Elasticsearch Serviceにメッセージを送信する なし
5 AWS IoT Analytics IoT Analyticsにメッセージを送る IoT Analytics内でchannel,pipeline,storageを経由

今回はこの4 「Amazon Elasticsearch Serviceにメッセージを送信する」をやっていきます。

###2-2-4. 「Amazon Elasticsearch Serviceにメッセージを送信する」
Amazon Elasticsearch ServiceはElasticsearchのマネージドサービスです。
Elasticsearchはテキストデータを検索、分析できるようにインデックス化して格納してくれるNoSQLデータストアです。
Apache lucene ベースで、Apache solrとはよく比較されますが、RESTFUL APIで作られているとう点やノンスキーマで入れられる　ようなことが特徴でしょうか。
可視化ツールkibanaとの親和性が高くAmazon Elasticsearch Serviceを使えば、kibanaも使えます。

####① Amazon Elasticsearch Service インスタンスの作成

※【補足】Elastiscserch Service インスタンス は停止して課金を止める　ようなことができず、課金を止めるなら消すしかないので注意です。

Amazon Elasticsearch Serviceのコンソールにアクセスし、新しいドメインの作成を押します。

  • デプロイタイプは「開発及びテスト」
  • バージョンは最新の「7.10(latest)」

を選び次へを押します。

  • Elasticsearch ドメイン名にドメイン名を付けます。（今回はjetson-nano-tsumida-yyyymmdd）と入れました。
  • カスタムエンドポイントと自動調整はそのままにします。


  • データノードはt3.small.elasticsearchかt2.small.elasticsearchを選びます。※選ぶと下に無料枠の説明が表示されます。
  • データノードストレージはデフォルトのままとします。EBSの汎用SSDで10GB


  • 専用マスターノードは作らず、そのまま次に行きます。

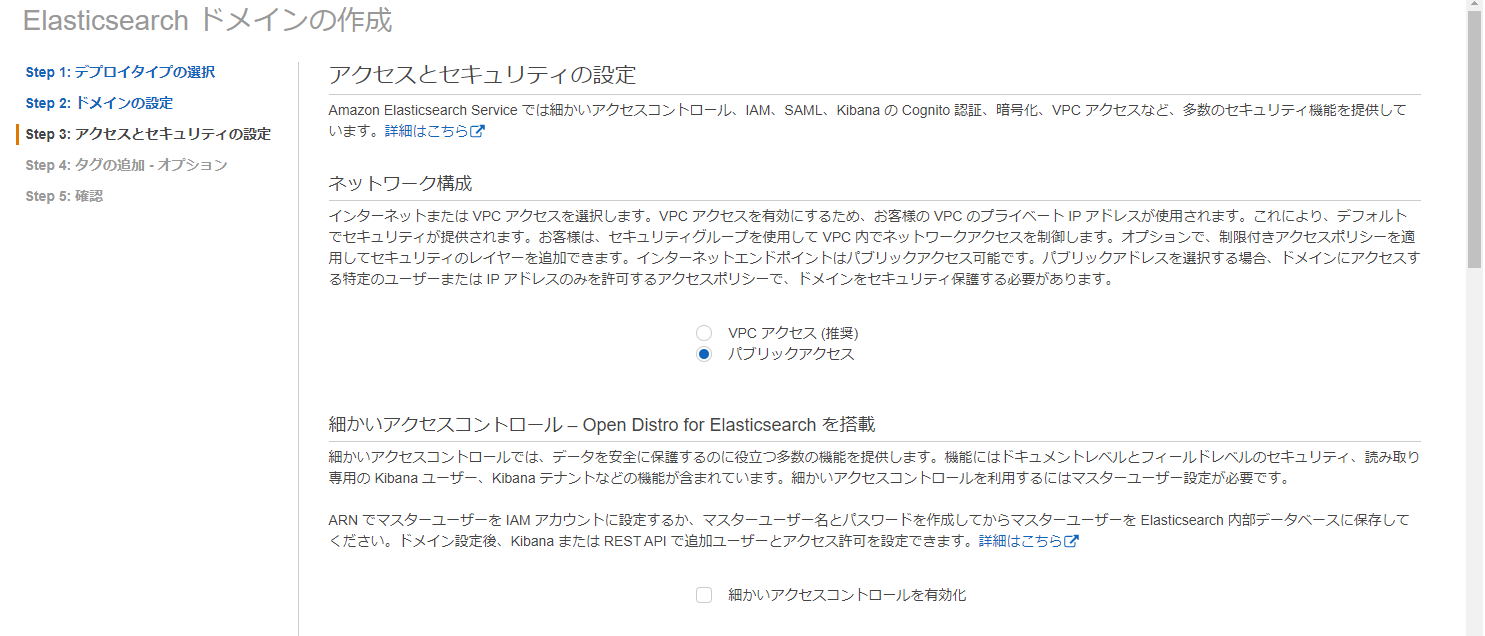

  • ネットワークセキュリティは「パブリックアクセス」を選択します。

　　※後述する設定で接続できるIP制限はします。

  • 細かいアクセスコントロールを有効化　のチェックを外します。

　　※お試し用途であるため。


  • Kibana の SAML 認証とAmazon Cognito 認証はそのままにします。（使わない）

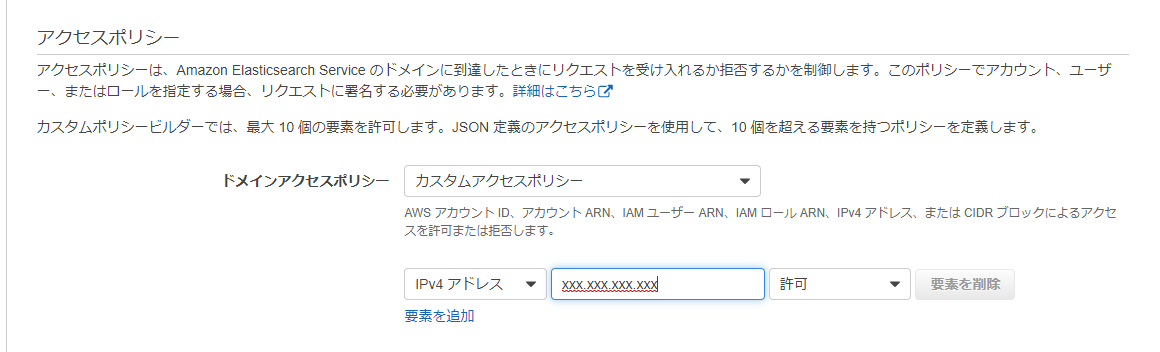

  • ドメインアクセスポリシーは「カスタムアクセスポリシー」を選びます
  • http://checkip.amazonaws.com/ にアクセスし、自身の接続元IPをメモします。
  • IPv4アドレス を選び、上記のIPアドレスを入力、許可を選択します。


  • 暗号化、任意のクラスター設定はそのままにします。

  • タグの追加もせずそのまま次にいきます。

  • 確認画面で設定値を一通り確認して、確認を押します。


これでインスタンスの作成手順は完了です。インスタンスができるまで結構時間がかかります。
※10分と出ますが20分くらいはかかります。

ドメインのステータスが「アクティブ」になれば完了です。作成完了画面で、KiabanaのURLはメモしておいてください。

####② IoT Core ルール アクションの設定
これまでと同様にルールとアクションを設定していきます。IoT Core IoT Core 左メニュー「ACT」の下にあるルールをクリックし、画面右上の「作成」をクリックします。

ルールの作成画面が出てくるのでルールに名前を付け、クエリを書きます。

  • ルール名はjetson_nano_tsumida_esとしました。クエリは以下です。
　select parse_time("yyyy-MM-dd'T'HH:mm:ss.SSSZ", timestamp()) as timestamp, * from 'data/jetson-nano-tsumida'

※IoT Coreで受け取った時間をペイロードの先頭につけています。parse_timeはタイムスタンプを人間が判読可能な日付/時刻形式にフォーマットします。（このフォーマットはタイムゾーンを表すUTC+0000も付与されます。）

elastichserchは時間データをタイムゾーン情報なしに送ると、UTCとして受け取ります。
例えば今回のデバイスからの送信データ"TIMESTAMP": "2021-06-30T15:00:00" は
"2021-06-30T15:00:00+0000" として入ります。
これをasia/tokyo TIMEZONEのクライアントで見ると9時間進んで見える（7/1 の0時になる）ので注意です。

今回はあえて小文字のtimestampとして（送信データそのままの）TIMESTAMPと比較できるようにしています。

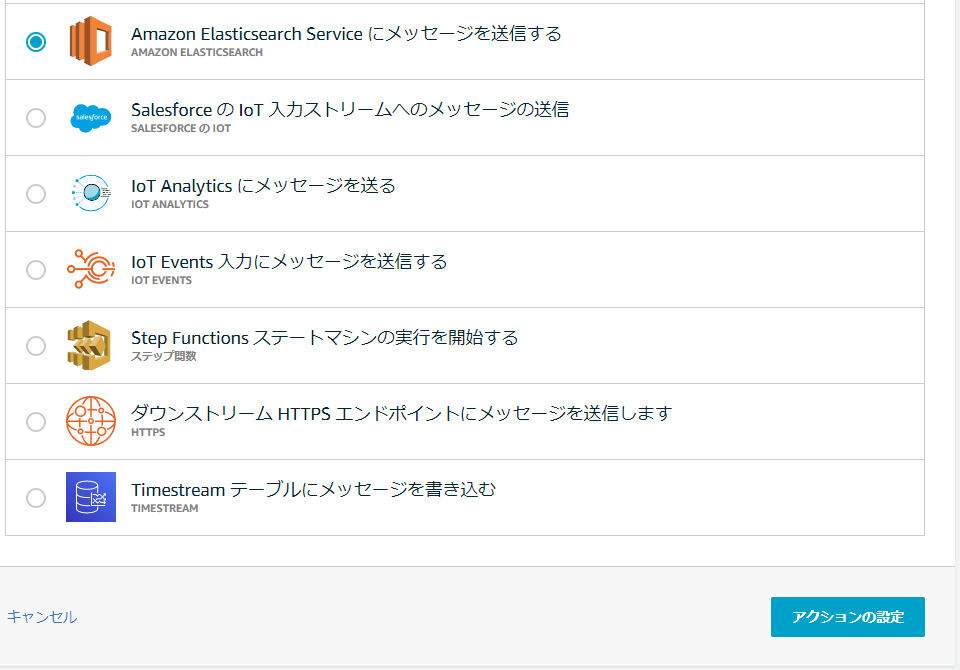

  • 次に「アクションの追加」をクリックして、「Amazon Elasticsearch Serviceにメッセージを送信する」を選択して「アクションの設定」をクリックします。



  • ロールの作成 を押しロール名を付けます。（今回はjetson_nano_tsumida_esと入れました。）


  • アタッチされたポリシー と表示されたことを確認してアクションの追加を押します。


  • ルール画面に戻るのでルールの作成を押します。

これでルールアクションの設定は完了です。

####③ kibanaでデータを確認する
Elasticsarchに保存されたデータをKibanaで確認していきます。

[① Amazon Elasticsearch Service インスタンスの作成](#① Amazon Elasticsearch Service インスタンスの作成)で作成後に表示されたKibanaのURLにアクセスします。

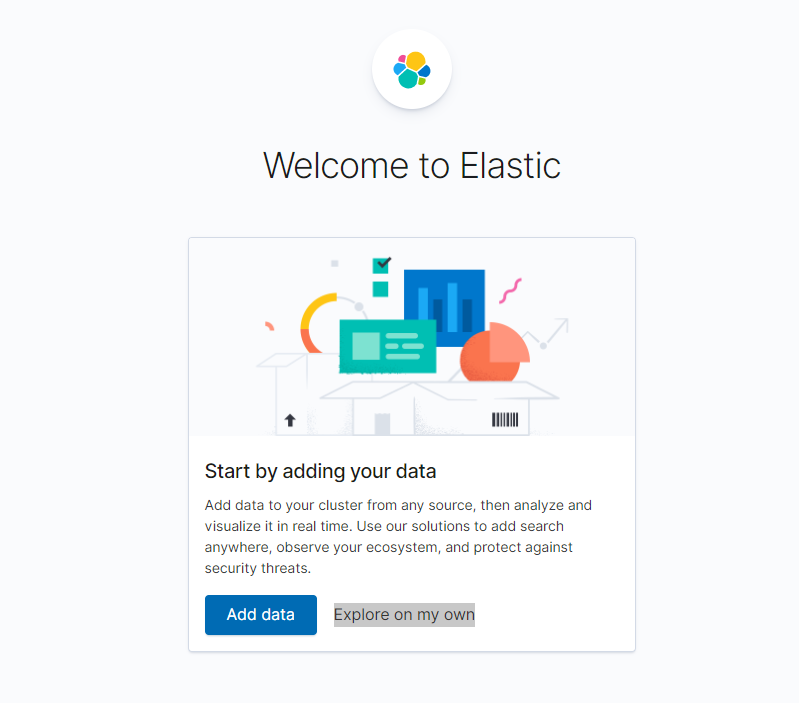

真ん中をKibanaをクリックするとこの画面に飛びます。

  • 三 をクリックして「Discover」を押します。

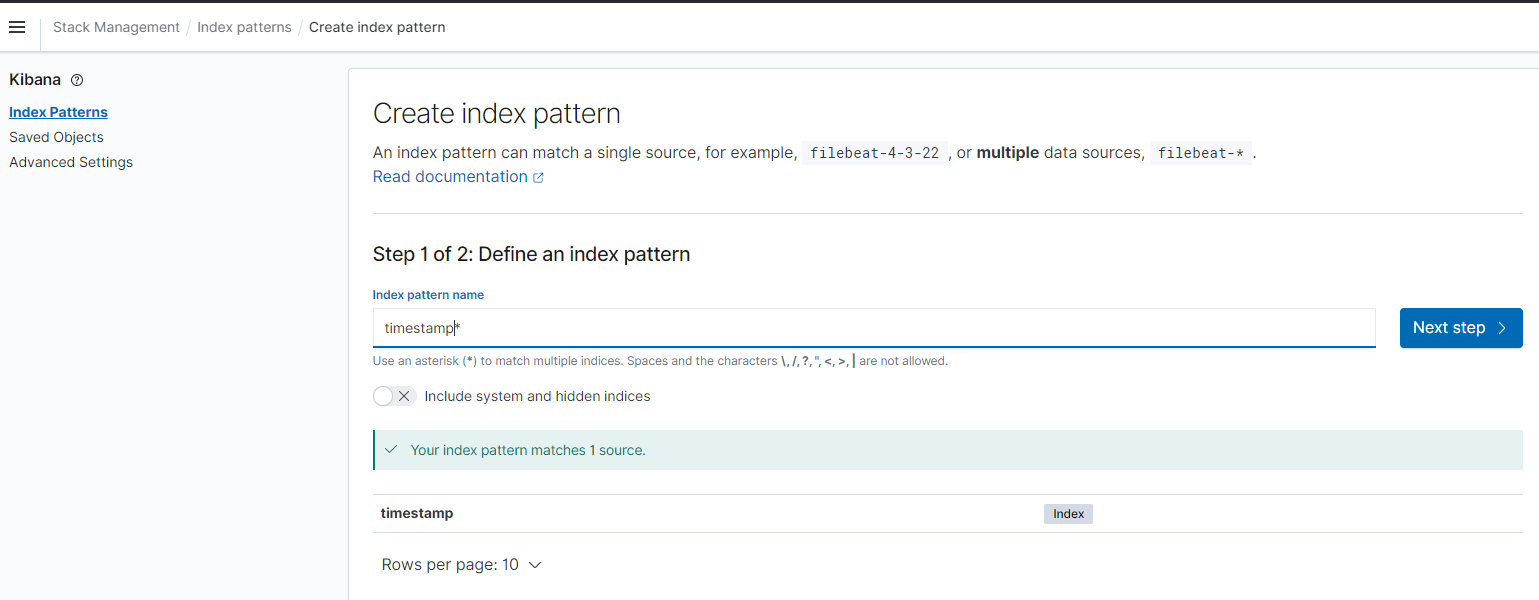

  • 「Crate index pattern」をクリックします。


  • index pattern name に timestamp* と入力して「Next step」を押します。(*は自動で入ります）


※現在Elasticsearchに入っているデータ（index）一覧が表示されるので、Indexを選んでkibanaに登録する　といった流れです。indexは　timestamp-yyyymmdd のように日別で分割して作ったりしますので、timestamp-* というインデックス名のパターンで登録できます。

  • time field はtimestamp （タイムゾーン付で送ったデータ）を選択し、「Create index pattern」を押します。

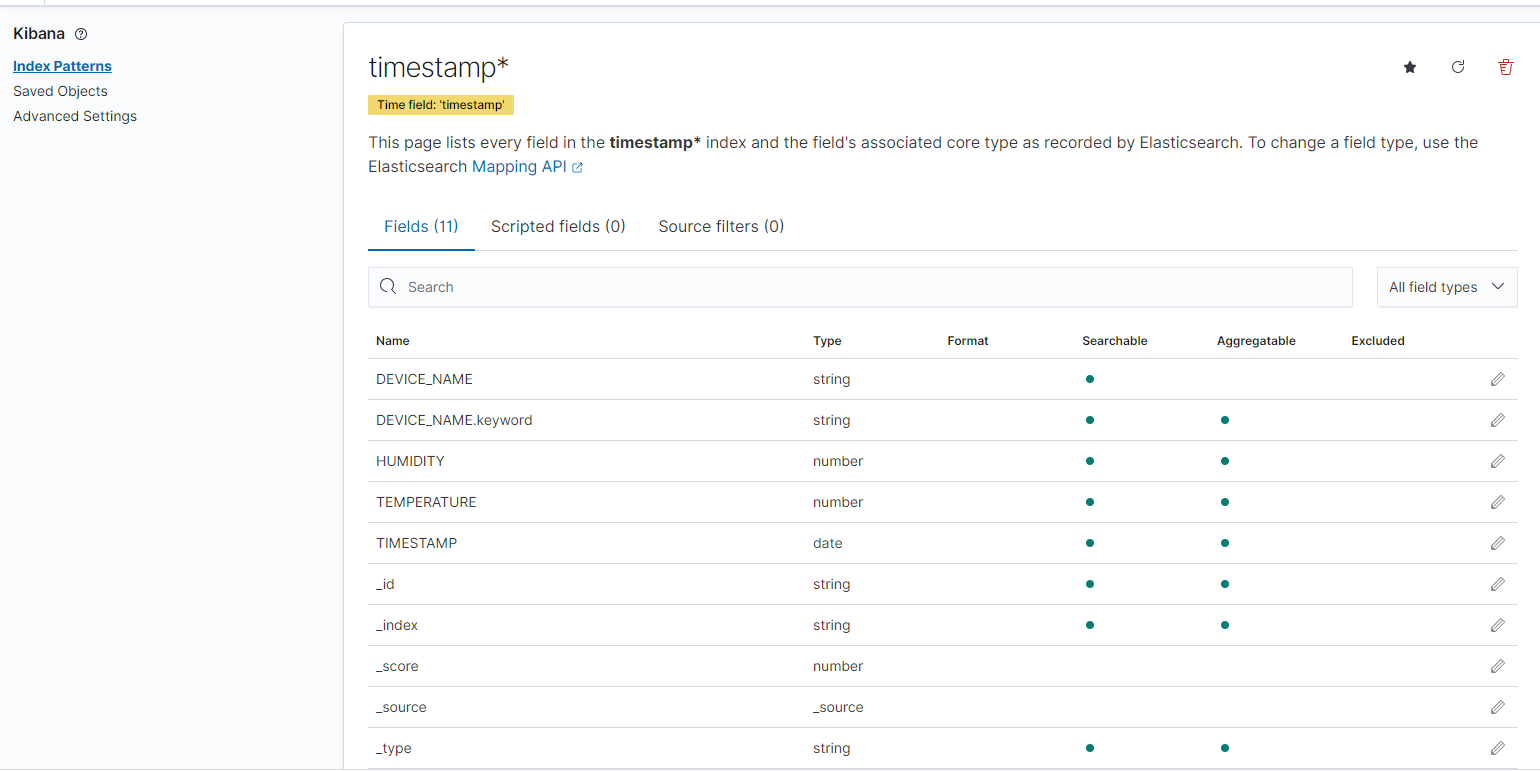

  • index patternが登録されると以下のように表示されます。


  • もう一度、三 をクリックして「Discover」を押します。


このようにデータが届いていることが確認できました。

グラフの下に表示されているのは、実際に届いたデータ１件１件が表示されています。>を押して開いてみます。


ルールクエリのところで書きましたが、大文字TIMESTAMPはタイムゾーンなしで送信したもの、小文字timestampはtimezone付きで送信したものです。

TIMESTAMP:Jul 1, 2021 @ 02:19:47.000
timestamp:Jun 30, 2021 @ 17:19:47.320

実際に送信した時間は17:19:47です。大文字TIMESTAMPは9時間進んでいる（誤った時間になっている）ことがわかります。エッジからの送信時にはタイムゾーンを付けて送るのが良いと思います。（UTCに変換して、2021-06-30T08:19:47Z として送るなど）

####④ kibanaでデータを可視化する

次はKibanaでグラフを作ってみます。

  • 三 をクリックして「Visualize」を押します。

  • 「Create new visualization」を押します。


  • 「Line」を選びます。

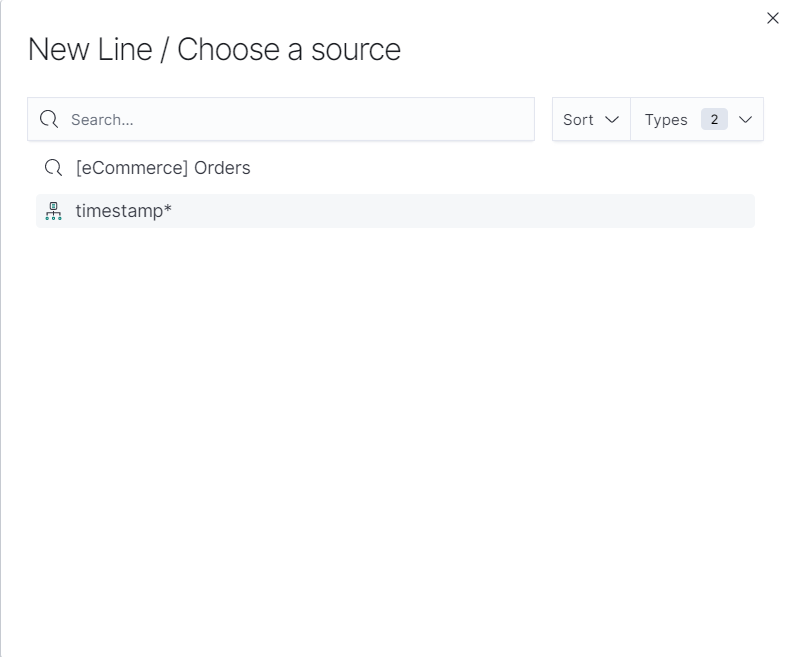

  • 「timestamp*」を選びます。

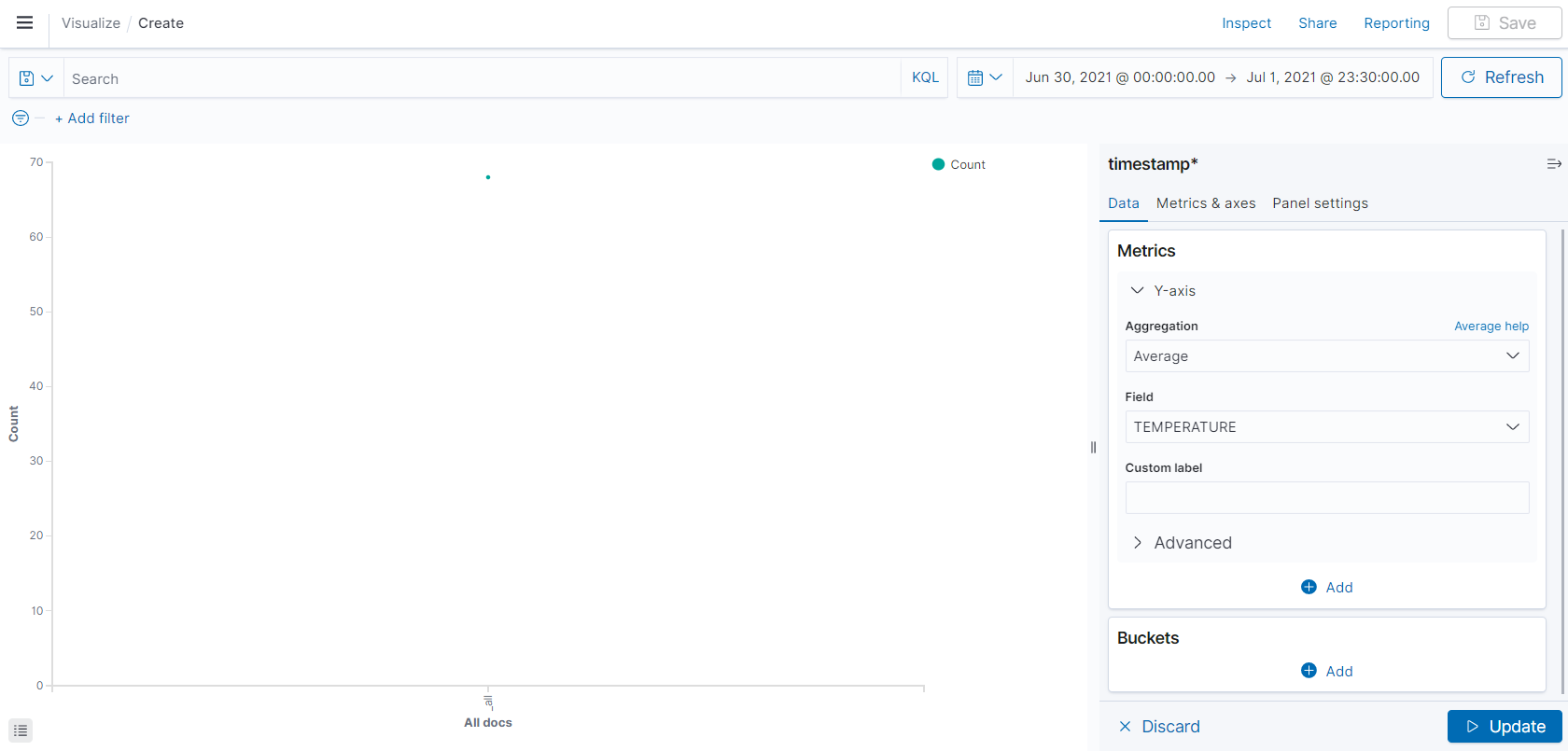

  • グラフ画面が表示されすので、右の Y-axisを設定していきます。

Aggregationに Avarage
Fieldに TEMPERATURE

を入れます。送信された温度データの時間単位の平均値をだすという意味です。

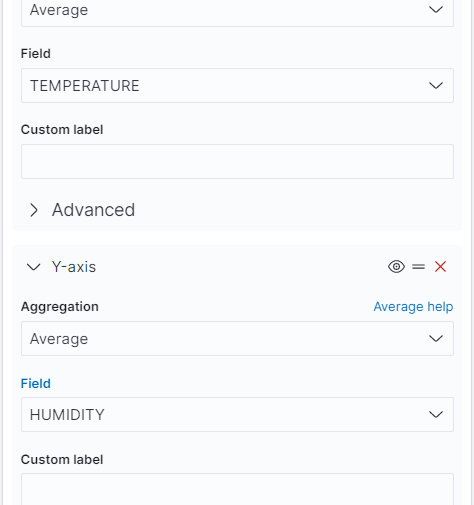

  • 「+Add」押してY-axisを選び以下を追加します。

Aggregationに Avarage
Fieldに HUMIDITY

を入れます。送信された湿度データの時間単位の平均値をだすという意味です。


  • Bucket下の「+Add」押してX-axisを選び以下を追加します。

Aggregationに Date Histogram
Fieldに timestamp
minimum intervalに Minute

を入れます。横軸を時間にして10分単位で集計する　という意味です。


  • 「Update」を押すとグラフが表示されます。


Kibanaによる可視化はここまでです。

#####小ネタ
elasticsearch に入ったIndexを確認したり、削除したりするにはElasticsearchのapiを呼びます。

PCのターミナルからcurlを実行します。※curlは必要に応じて入れてください。

  • Index一覧を取得する
curl -XGET 'https://[elasticsearchのエンドポイント]/_cat/indices?v'

※elasticsearchのエンドポイントはelasticsearchのコンソールで確認できます。

  • 結果
$ curl -XGET 'https://[elasticsearchのエンドポイント]/_cat/indices?v'
health status index     uuid                   pri rep docs.count docs.deleted store.size pri.store.size
green  open   .kibana_1 CAFIybgnSf6EC9QG0hW8mQ   1   0         26            5     27.7kb         27.7kb
yellow open   timestamp 0wFtu4F6RNGYiRcPS61OVg   5   1        118            0    194.6kb        194.6kb

sampleで入れたデータなどを削除する場合は削除リクエストを投げることで消せます。

  • Indexを削除する
curl -XDELETE 'https://[elasticsearchのエンドポイント]/timestamp?pretty'
  • 結果
$ curl  -XDELETE 'https://[elasticsearchのエンドポイント]/timestamp?pretty'
{
  "acknowledged" : true
}

####⑤ 今回のまとめ（IoT Core →　ルール　→　Elasticsearch )

IoT Core に届いたデータを直接Elasticsearchに入れてみました。これも設定自体はとても簡単でした。すぐにできます。
Elasticsearchは文字列データの検索が強いので、そういった要件があれば検討してみてもよいと思います。kibanaで可視化も簡単にできるので便利です。
ただ他のデータストアよりコストはかかるので注意です。（データ量だけでなく、EC2インスタンスを常時起動している分の料金がかかる）

今回はここまでにします。次回はラスト 5「IoT Analyticsにメッセージを送る」を投稿します。

次回 【AWS IoT】AWS IoT Core ルールを使ったデータストアを試してみた（その5）
