CloudFormationでEC2&RDSの構築

概要

【AWS 再入門】EC2 RDS によるミニマム構成なサーバー環境を構築してみようを拝見し、EC2＋RDSの構築を学びました。

次のステップとして、CloudFormationを使いEC２とRDSを構築したので共有しようと思います。

対象者

• AWSの管理コンソールからRDSを構築された経験がある方
• CloudFormationの知見がある方

構築されるもの

• VPC
• InternetGateway
• Subnet
• RouteTable
• EC2
• RDS
• SecurityGroup
• SubnetGroup
• ElasticIP

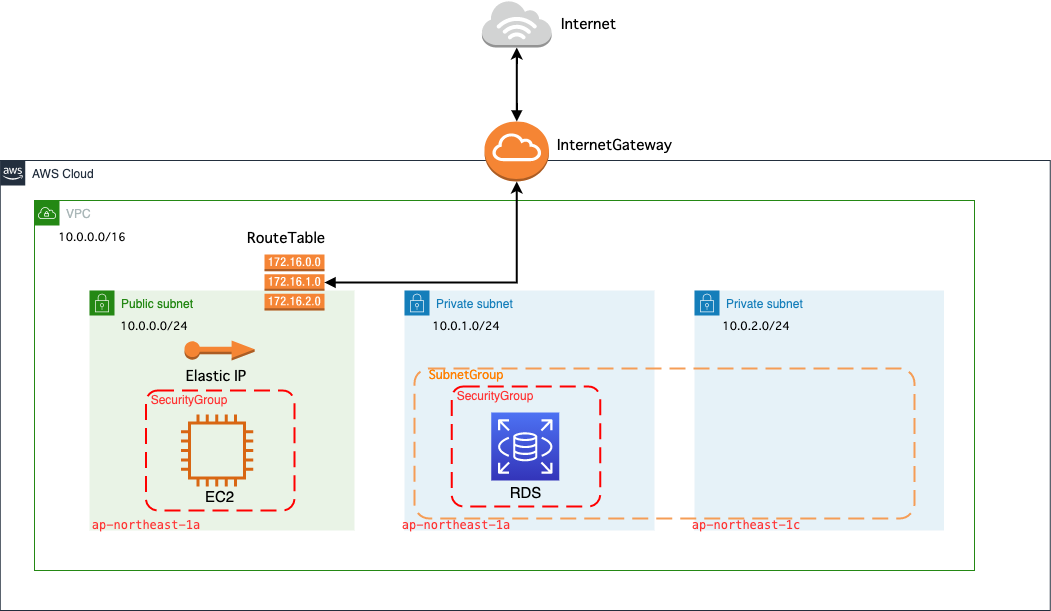

構成図

セクション説明

セクション	意味	備考
AWSTemplateFormatVersion	テンプレートバージョン	2010-09-09 であり、現時点で唯一の有効な値
Description	テンプレートを説明するテキスト	----
Metadata	テンプレートバージョン	----
Parameters	パラメーターの定義	----
Resources	スタックに含める AWS リソースの宣言	----
Outputs	出力値を宣言	他のスタックでインポートできる

組み込み関数説明

組み込み関数	意味	備考
Ref	指定したパラメータまたはリソースの値	---
Sub	特定した値の入力文字列にある変数の代わりになる	文字列内に変数を挿入する
GetAtt	テンプレートのリソースから属性の値を返す	---

テンプレートファイル

下記においてあります。ご自由にお使いください
https://github.com/toyoyuto/cloudformation_rds

テンプレートファイル(解説付き)

ec2-rds.yml

AWSTemplateFormatVersion:
 "2010-09-09"
Description:
 Server and DB construction

Metadata:
 # コンソールでパラメータをグループ化およびソートする方法を定義するメタデータキー
 "AWS::CloudFormation::Interface":
 # パラメーターグループとそのグループに含めるパラメーターの定義
 ParameterGroups:
 # Project名に関するグループ
 - Label:
 default: "Project Name Prefix"
 Parameters:
 - PJPrefix
 # ネットワーク設定に関するグループ
 - Label:
 default: "Network Configuration"
 # 記述された順番に表示される
 Parameters:
 - VPCCIDR
 - PublicSubnetCIDR
 - PrivateSubnet1CIDR
 - PrivateSubnet2CIDR
 - KeyName
 # パラメーターのラベル
 ParameterLabels:
 VPCCIDR:
 default: "VPC CIDR"
 PublicSubnetCIDR:
 default: "PublicSubnet CIDR"
 PrivateSubnet1CIDR:
 default: "PrivateSubnet1 CIDR"
 PrivateSubnet2CIDR:
 default: "PrivateSubnet2 CIDR"


# ------------------------------------------------------------#
# Input Parameters
# ------------------------------------------------------------#
Parameters:
 PJPrefix:
 Type: String

 VPCCIDR:
 Type: String
 Default: "10.0.0.0/16"

 PublicSubnetCIDR:
 Type: String
 Default: "10.0.0.0/24"

 PrivateSubnet1CIDR:
 Type: String
 Default: "10.0.1.0/24"

 PrivateSubnet2CIDR:
 Type: String
 Default: "10.0.2.0/24"

 KeyName:
 Type: "AWS::EC2::KeyPair::KeyName"

Resources:
# ------------------------------------------------------------#
# VPC
# ------------------------------------------------------------#
# VPC Create
 VPC:
 Type: "AWS::EC2::VPC"
 Properties:
 CidrBlock: !Ref VPCCIDR
 # VPC に対して DNS 解決がサポートされているか
 EnableDnsSupport: "true"
 # VPC 内に起動されるインスタンスが DNS ホスト名を取得するか
 EnableDnsHostnames: "false"
 # VPC 内に起動されるインスタンスの許可されているテナンシー
 InstanceTenancy: default
 Tags:
 - Key: Name
 Value: !Sub "${PJPrefix}-vpc"

# InternetGateway Create
 InternetGateway:
 Type: "AWS::EC2::InternetGateway"
 Properties:
 Tags:
 - Key: Name
 Value: !Sub "${PJPrefix}-igw"

# IGW Attach
 InternetGatewayAttachment:
 Type: "AWS::EC2::VPCGatewayAttachment"
 Properties:
 InternetGatewayId: !Ref InternetGateway
 VpcId: !Ref VPC

# ------------------------------------------------------------#
# Subnet
# ------------------------------------------------------------#
# Public Subnet Create
 PublicSubnet:
 Type: "AWS::EC2::Subnet"
 Properties:
 AvailabilityZone: "ap-northeast-1a"
 CidrBlock: !Ref PublicSubnetCIDR
 VpcId: !Ref VPC
 Tags:
 - Key: Name
 Value: !Sub "${PJPrefix}-public-subnet"

# Private Subnet Create
 PrivateSubnet1:
 Type: "AWS::EC2::Subnet"
 Properties:
 AvailabilityZone: "ap-northeast-1a"
 CidrBlock: !Ref PrivateSubnet1CIDR
 VpcId: !Ref VPC
 Tags:
 - Key: Name
 Value: !Sub "${PJPrefix}-private-subnet1"
 PrivateSubnet2:
 Type: "AWS::EC2::Subnet"
 Properties:
 AvailabilityZone: "ap-northeast-1c"
 CidrBlock: !Ref PrivateSubnet2CIDR
 VpcId: !Ref VPC
 Tags:
 - Key: Name
 Value: !Sub "${PJPrefix}-private-subnet2"
# ------------------------------------------------------------#
# RouteTable
# ------------------------------------------------------------#
# Public RouteTable Create
 PublicRouteTable:
 Type: "AWS::EC2::RouteTable"
 Properties:
 VpcId: !Ref VPC
 Tags:
 - Key: Name
 Value: !Sub "${PJPrefix}-public-route"

# ------------------------------------------------------------#
# Routing
# ------------------------------------------------------------#
# PublicRoute Create
 PublicRoute:
 Type: "AWS::EC2::Route"
 Properties:
 RouteTableId: !Ref PublicRouteTable
 DestinationCidrBlock: "0.0.0.0/0"
 GatewayId: !Ref InternetGateway

# ------------------------------------------------------------#
# RouteTable Associate
# ------------------------------------------------------------#
# PublicRouteTable Associate PublicSubnet
 PublicSubnetRouteTableAssociation:
 Type: "AWS::EC2::SubnetRouteTableAssociation"
 Properties:
 SubnetId: !Ref PublicSubnet
 RouteTableId: !Ref PublicRouteTable

# ------------------------------------------------------------#
# ElasticIP
# ------------------------------------------------------------#
 ElasticIP:
 Type: "AWS::EC2::EIP"
 Properties:
 Domain: vpc
 ElasticIPAssociate:
 Type: AWS::EC2::EIPAssociation
 Properties:
 AllocationId: !GetAtt ElasticIP.AllocationId
 InstanceId: !Ref WebServer
# ------------------------------------------------------------#
# EC2
# ------------------------------------------------------------#
 # WebServerインスタンス
 WebServer:
 Type: AWS::EC2::Instance
 Properties:
 ImageId: ami-00f045aed21a55240
 KeyName: !Ref KeyName
 InstanceType: t2.micro
 # 属するサブネット
 SubnetId: !Ref PublicSubnet
 # 属するセキュリティグループ
 SecurityGroupIds:
 - !Ref WebServerSecurityGroup
 # インスタンスの作成時に実行するコマンドなどを記述
 UserData: !Base64 |
 #!/bin/bash
 sudo yum -y update

 sudo yum -y install mysql

 sudo yum -y install httpd
 sudo systemctl start httpd.service
 sudo systemctl enable httpd.service

 Tags:
 - Key: Name
 Value: !Sub "${PJPrefix}-web-server"

 # WebServerセキュリティグループ
 WebServerSecurityGroup:
 Type: AWS::EC2::SecurityGroup
 Properties:
 GroupName: web-sg-cf
 GroupDescription: web server sg
 VpcId: !Ref VPC
 SecurityGroupIngress:
 # ssh
 - IpProtocol: tcp
 FromPort: 22
 ToPort: 22
 CidrIp: 0.0.0.0/0
 - IpProtocol: tcp
 FromPort: 80
 ToPort: 80
 CidrIp: 0.0.0.0/0
 Tags:
 - Key: Name
 Value: !Sub "${PJPrefix}-web-server-sg"

 # # ------------------------------------------------------------#
 # # DBInstance MySQL
 # # ------------------------------------------------------------#
 DBInstance:
 Type: "AWS::RDS::DBInstance"
 Properties:
 DBInstanceIdentifier: !Sub "${PJPrefix}-db-instance"
 Engine: MySQL
 # version
 # EngineVersion: !Sub "${MySQLMajorVersion}.${MySQLMinorVersion}"
 # DB インスタンスのコンピューティング性能とメモリ容量 (例: db.m4.large)
 DBInstanceClass: "db.t2.micro"
 # データベースインスタンスに最初に割り当てるストレージの容量
 AllocatedStorage: "20"
 # スレレージタイプ
 StorageType: "gp2" # ssd
 DBName: !Sub "${PJPrefix}_db"
 MasterUsername: "admin"
 MasterUserPassword: "password"
 DBSubnetGroupName: !Ref DBSubnetGroup
 # DB インスタンスがインターネットに接するインスタンスかどうかを示します
 PubliclyAccessible: false
 # データベースインスタンスが複数のアベイラビリティーゾーンに配置されているかどうか
 MultiAZ: false
 # 自動バックアップが有効になっている場合に、自動バックアップが作成される毎日の時間範囲
 PreferredBackupWindow: "18:00-18:30"
 # 週 1 回のシステムメンテナンスを実行できる時間帯、世界標準時 (UTC)。
 PreferredMaintenanceWindow: "sat:19:00-sat:19:30"
 AvailabilityZone: "ap-northeast-1a"
 # マイナーバージョン自動アップグレードの有効化
 AutoMinorVersionUpgrade: false
 VPCSecurityGroups:
 - !Ref RDSSecurityGroup
 # タグを DB インスタンスから DB インスタンスのスナップショットにコピーするかどうか
 CopyTagsToSnapshot: false
 # 自動バックアップを保管する日数 0だと自動バックアップ無効
 BackupRetentionPeriod: 7
 Tags:
 - Key: "Name"
 Value: !Sub "${PJPrefix}-db"
 DeletionPolicy: "Delete"

 # # ------------------------------------------------------------#
 # # RDSSecurityGroup
 # # ------------------------------------------------------------#
 RDSSecurityGroup:
 Type: "AWS::EC2::SecurityGroup"
 Properties:
 VpcId: !Ref VPC
 GroupName: !Sub "${PJPrefix}-db-sg"
 GroupDescription: "-"
 Tags:
 - Key: "Name"
 Value: !Sub "${PJPrefix}-db-sg"
 # Rule
 RDSSecurityGroupIngress:
 Type: "AWS::EC2::SecurityGroupIngress"
 Properties:
 IpProtocol: tcp
 FromPort: 3306
 ToPort: 3306
 # 許可するセキュリティグループ
 SourceSecurityGroupId: !GetAtt [ WebServerSecurityGroup, GroupId ]
 # 紐付けるセキュリティグループ
 GroupId: !GetAtt [ RDSSecurityGroup, GroupId ]

 # # ------------------------------------------------------------#
 # # DBSubnetGroup
 # # ------------------------------------------------------------#
 DBSubnetGroup:
 Type: "AWS::RDS::DBSubnetGroup"
 Properties:
 DBSubnetGroupName: !Sub "${PJPrefix}-db-subnet"
 # サブネットグループの説明
 DBSubnetGroupDescription: "-"
 # 紐づけるサブネット(2こ以上)
 SubnetIds:
 - !Ref PrivateSubnet1
 - !Ref PrivateSubnet2

# # # ------------------------------------------------------------#
# # # Output Parameters
# # # ------------------------------------------------------------#
Outputs:
# VPC
 VPC:
 Value: !Ref VPC
 Export:
 Name: !Sub "${PJPrefix}-vpc"

 VPCCIDR:
 Value: !Ref VPCCIDR
 Export:
 Name: !Sub "${PJPrefix}-vpc-cidr"

# Subnet
 PublicSubnet:
 Value: !Ref PublicSubnet
 Export:
 Name: !Sub "${PJPrefix}-public-subnet"

 PublicSubnetCIDR:
 Value: !Ref PublicSubnetCIDR
 Export:
 Name: !Sub "${PJPrefix}-public-subnet-cidr"

 PrivateSubnet1:
 Value: !Ref PrivateSubnet1
 Export:
 Name: !Sub "${PJPrefix}-private1-subnet"

 PrivateSubnet1CIDR:
 Value: !Ref PrivateSubnet1CIDR
 Export:
 Name: !Sub "${PJPrefix}-private-subnet1-cidr"

 PrivateSubnet2:
 Value: !Ref PrivateSubnet1
 Export:
 Name: !Sub "${PJPrefix}-private2-subnet"

 PrivateSubnet2CIDR:
 Value: !Ref PrivateSubnet2CIDR
 Export:
 Name: !Sub "${PJPrefix}-private-subnet2-cidr"

# Route
 PublicRouteTable:
 Value: !Ref PublicRouteTable
 Export:
 Name: !Sub "${PJPrefix}-public-route"

# EC2
 WebServer:
 Value: !Ref WebServer
 Export:
 Name: !Sub "${PJPrefix}-web-server"
# RDS
 DBInstance:
 Value: !Ref DBInstance
 Export:
 Name: !Sub "${PJPrefix}-db-instance"
