STM32 nucleoを使う (6) タイマー

Posted at

#はじめに
組込み系ではタイマーが必要不可欠です。まずタイマー割り込みを使って周期的な動作をさせてみます。

#タイマーの種類
STM32には多くのタイマーが搭載されています。
高機能タイマー TIM1/TIM8/TIM20
汎用タイマー TIM2/TIM3/TIM4、TIM16/TIM17
基本タイマー TIM6/TIM7
タイマー割り込みであれば基本タイマ―を使うのが簡単です。

#基本タイマ
基本タイマのTim7を使ってみます。
10ms毎にタイマー割り込みを発生させ、1秒毎にLED出力を反転させます。

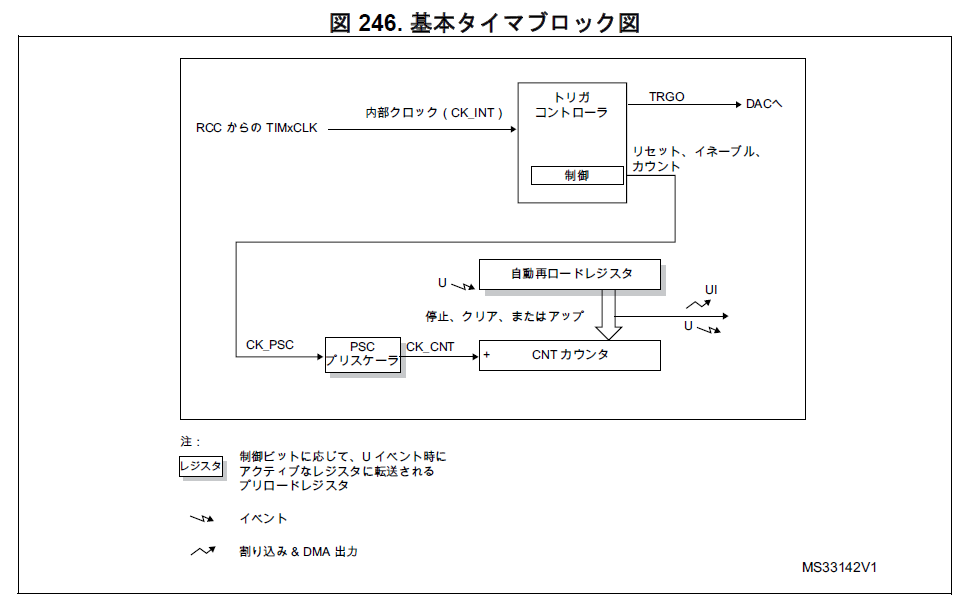

Tim7はAPB1の配置されているのでクロックはTIM1CLKになります。クロックをプリスケーラ―で分周しカウンタ値と一致すると割り込みを発生させます。

##CubeMx設定

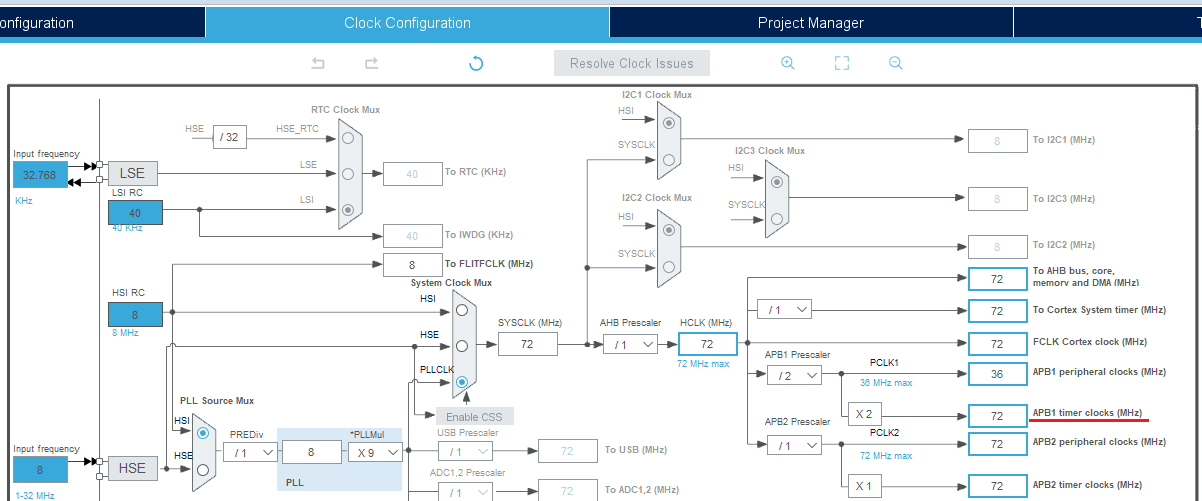

Clock Confiigurationタブを選択しクロック設定を表示させます。
クロックの設定を確認します。APB1のタイマークロックは72MHzです。

Pinout & Configurationを選択し、Timersを広げ、TIM7をクリックします。
まずModeのActivatedにチェックを入れます。
Parametar Settingsタブを表示します。

10msを作るにはいくつカウントさせればよいかというと

\frac{10ms}{\frac{1}{72MHz}}=720000

プリスケーラの値を64とすると

\frac{720000}{64}=11250

カウンタは0から始まるので1を引いた値11249となります

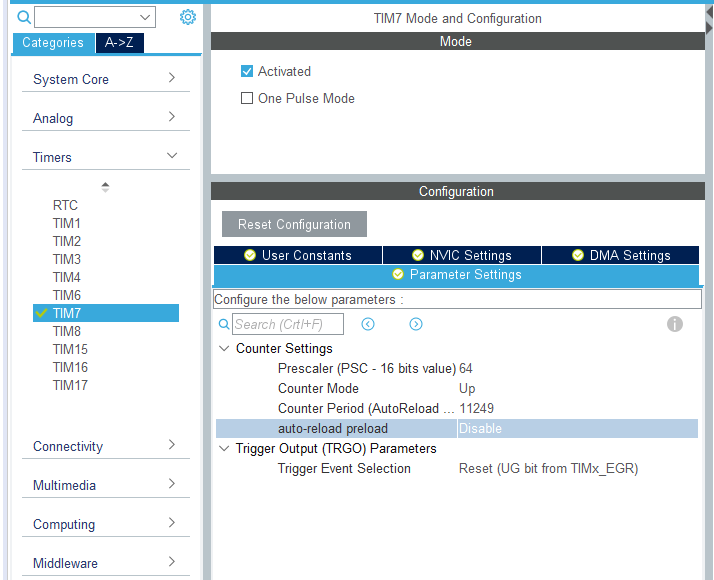

Prescalerに64、Counter Periodに11249を設定します。

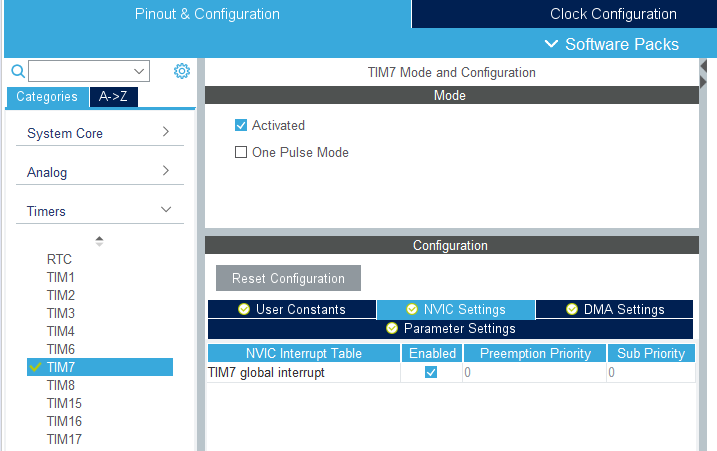

割り込みを有効にします。NVIC Settingタブを選択し、TIM7 global interruptのEnabledにチェックを入れます。

##割り込みハンドラー
割り込みの種類がtim7によるものかチェックします。
カウンタをインクリメントし100を超えたらLED出力を反転させます。

/* USER CODE BEGIN 0 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim){
	static unsigned char count = 0;

	if(htim == &htim7) {
		count++;
		if (count >= 100) {
			HAL_GPIO_TogglePin(LD2_GPIO_Port, LD2_Pin);
			count = 0;
		}
	}
}
/* USER CODE END 0 */

Tim7の初期化終了後にHAL_TIM_Base_Start_IT()を呼びTim7を実行させます。

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART2_UART_Init();
  MX_TIM7_Init();
  /* USER CODE BEGIN 2 */
  HAL_TIM_Base_Start_IT(&htim7);	/* tim7 Start */
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */

1秒毎にLEDが点滅します。
