RMD-X8をM5 Stackで動かす(2)

Last updated at Posted at 2020-11-13

前回動作確認まで完了.
今回はモーターを動かすところまで進みましょう.
サンプルプログラムは https://github.com/t-kamimura/RMDx8_m5stack にあります.該当するプログラム名はそれぞれの詳細説明の中にあります.

プロトコル

RMD-X8は標準フォーマットのCAN通信を用いています.

予め定められた形式で8バイトの情報を送信すると,それに応じて動作を行います.よく使う機能としては,

  • PIDゲインの設定
  • サーボの角度ゼロ設定
  • モーター角度の読み込み
  • 位置制御指令

などがあります.他にも速度制御,電流制御などが可能です.

よく使うコマンドを抜き出したものが以下になります.

指令 data[0] data[1] data[2] data[3] data[4] data[5] data[6] data[7]
Read PID 0x30 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Write PID to RAM 0x31 0x00 angle PID KP angle PID KI speed PID KP speed PID KI current PID KP current PID KI
Read multi turn angle 0x92 0x00 0x00 0x00 0x00 0x00 0x00 0x00
(reply) Read multi angle 0x92 angle low byte 1 angle byte 2 angle byte 3 angle byte 4 angle byte 5 angle byte 6 angle byte 7
Motor off command 0x80 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Motor stop command 0x81 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Motor running command 0x88 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Position control command 1 0xA3 0x00 0x00 0x00 position low byte 1 position byte 2 position byte 3 position high byte 4
Position control command 2 0xA4 0x00 speed limit low byte speed limit high byte position low byte 1 position byte 2 position byte 3 position high byte 4

角度の読み込み

前回のプログラムはPIDゲインを読み取るだけでしたが,今回はモーター角度を読み取ってみましょう.

角度読み込みのサンプルプログラムはRMD_ReadPosTestです.

モーターにはエンコーダが取り付けられており,RMD-X8では1回転すると360000コマ動くようになっています.
エンコーダの情報をそのまま読み込む事もできますが,そうするとモーター軸1回転分しか読み込めないうえ,数値が莫大な値になるので全く実用的ではありません.
そこでRMD-X8では,内部のマイコンが軸の回転数を計測してくれるという機能が備わっています.
"Multi turn angle"というやつがそれです.単位は 1 LSD = 0.001 deg となっていて,すなわち返信値が36000になったときに軸が360 deg 回転したことになります.
モーターは6:1の減速比になっていますので,モーター軸が6回転したときに出力軸が1回転することを忘れないようにしましょう.

まず,角度読み込みのプロトコルは以下のとおりです.

指令 data[0] data[1] data[2] data[3] data[4] data[5] data[6] data[7]
Read multi turn angle 0x92 0x00 0x00 0x00 0x00 0x00 0x00 0x00

これに対して,モーターから以下のような返信が送られてきます.

data[0] data[1] data[2] data[3] data[4] data[5] data[6] data[7]
0x92 angle low byte 1 angle byte 2 angle byte 3 angle byte 4 angle byte 5 angle byte 6 angle byte 7

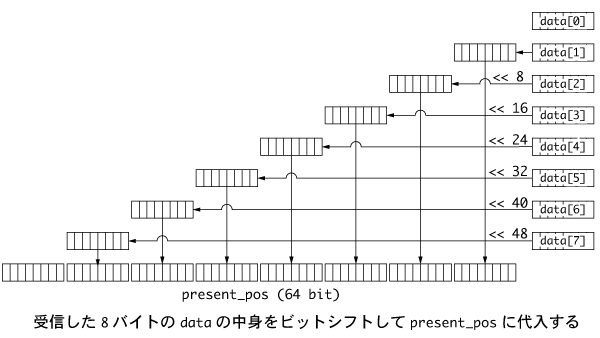

角度データはint64_t型で作成され,それが1バイトごとに分割されています.
読み込んだデータはつなぎ合わせて本来のデータに戻してやりましょう.
モーターの読み込みには本来のデータ型と同じint64_t型の変数を用意してやります.


int64_t present_pos = 0;
present_pos = reply_buf[1] + (reply_buf[2] << 8) + (reply_buf[3] << 16) + (reply_buf[4] << 24) + (reply_buf[5] << 32) + (reply_buf[6] << 40) + (reply_buf[7] << 48);
present_pos = present_pos * 0.01 / 6;

<<はビット演算子です.指定した数だけビットを動かしてやるということです.
最後の行では,読み込んだ値をモーターの出力軸角度に変換しています.
これでモーターの角度が読み込めるようになりました.

位置指令

RMD-X8には4種類の位置指令コマンドが用意されています.
便利なのは複数回転対応の位置指令Position command 1と,複数回転対応かつ速度制限付き位置指令のPosition command 2でしょう.
ここではPosition command 1の説明を行います.

Position command 1のサンプルプログラムはRMD_movetestです.

指令 data[0] data[1] data[2] data[3] data[4] data[5] data[6] data[7]
Position control command 1 0xA3 0x00 0x00 0x00 position low byte 1 position byte 2 position byte 3 position high byte 4

位置指令はint32_t型で作成します.
角度の単位は角度読み取りのときと同じ定義で,1 LSD = 0.001 deg となります.
CANで送るときは,32ビット(=4バイト)で表された位置を4つのバイトに分割してやります.

int32_t pos_target = 36000; //任意の値
pos_byte[0] = pos_target & 0xFF;
pos_byte[1] = (pos_target >> 8) & 0xFF;
pos_byte[2] = (pos_target >> 16) & 0xFF;
pos_byte[3] = (pos_target >> 24) & 0xFF;

念のために,右シフトした後,下から8ビットより上はすべてゼロになるように$ 0xFFとしています.
0xFF = 0b00000000

これでモーターの位置制御もできるようになりました.
