はじめに
IBM CloudのVPC(Virtual Private Cloud)にWindows Serverの仮想サーバーを作成してみたときのログです。
IBM Cloud上に作成したWindows Serverに対して、作業用のWindows PCからリモートデスクトップで接続するところまでを試してみます。
環境情報
作業用のPC: Windows11
IBM Cloud上に作成するWindows Server: Windows Server 2022
事前準備
作業用PC上の設定
仮想サーバーを作成する際、Administratorのパスワードが動的に割り当てられるようですが、それを確認するためにIBM CloudのCLI(Command Level Interface)を使えるようにしておく必要があるようです。
そのため、IBM Cloud CLIをセットアップしておきます。
IBM Cloud CLI
PowerShellを管理者として実行
PS C:\> iex (New-Object Net.WebClient).DownloadString('https://clis.cloud.ibm.com/install/powershell')
Current platform is Win64. Downloading corresponding IBM Cloud CLI...
Download complete. Executing installer...
Install complete. Please restart to make the modification effective.
プラグインの確認
PS C:\> ibmcloud plugin repo-plugins
すべてのリポジトリーからプラグインを取得しています...
リポジトリー: IBM Cloud
状況 名前 バージョン 説明
更新が使用可能です container-registry[cr] 1.1.0, 1.0.11, 1.0.10... Manage IBM Cloud Container Registry content and configuration.
未インストール container-service[kubernetes-service/ks] 1.0.532, 1.0.531, 1.0.528... Manage IBM Cloud Kubernetes Service clusters
未インストール cloud-functions[wsk/functions/fn] 1.0.69, 1.0.68, 1.0.67... Manage Cloud Functions
未インストール cloud-internet-services[cis] 1.15.2, 1.14.11, 1.14.9... Manage Cloud Internet Service
未インストール dbaas-cli[dbaas] 2.2.4, 2.2.2, 2.2.1... Manage Hyper Protect DBaaS clusters
未インストール cloud-databases[cdb] 0.16.2, 0.16.1, 0.16.0... Manage Cloud databases
未インストール key-protect[kp] 0.8.0, 0.7.0, 0.6.12... Manage encryption keys on IBM Cloud
未インストール doi[doi] 0.4.3, 0.4.2, 0.4.1... Integrate with DevOps Insights service
未インストール tke 1.3.1, 1.3.0, 1.2.3... Manage the master key of Cloud HSMs from Hyper Protect Crypto service
未インストール cloud-object-storage 1.7.0, 1.6.0, 1.5.0... Manage Cloud Object Storage service
未インストール event-streams[es] 2.4.0, 2.3.2, 2.3.1... Manage Event Streams service
未インストール power-iaas[pi] 0.4.8, 0.4.6, 0.4.4... Manage Power Virtual Servers
未インストール vpc-infrastructure[infrastructure-service/is] 6.16.0, 6.15.0, 6.14.1... Manage Virtual Private Cloud infrastructure service
未インストール schematics[sch] 1.12.10, 1.12.9, 1.12.8... Managing IBM Cloud resources with Terraform
未インストール cloud-dns-services[dns] 0.7.3, 0.7.2, 0.7.1... Manage IBM Cloud DNS Services
未インストール dl-cli[dl] 0.5.8, 0.5.7, 0.5.4... Manage Direct Link
未インストール watson 0.0.11, 0.0.10, 0.0.9... Manage Watson services
未インストール catalogs-management 2.3.5, 2.3.2, 2.3.0... Manage personal catalogs and offerings
未インストール tg-cli[tg] 0.8.10, 0.8.2, 0.7.1... Manage Transit Gateway service
未インストール observe-service 1.0.82, 1.0.61, 1.0.54... Manage logging and monitoring configurations for IBM Cloud Kubernetes Service clusters
未インストール code-engine[ce] 1.45.1, 1.45.0, 1.44.0... Manage Code Engine components
未インストール hpvs 1.4.24, 1.4.23, 1.4.22... Manage Hyper Protect Virtual Server service
未インストール secrets-manager[sm] 2.0.1, 2.0.0, 0.1.25... Manage IBM Cloud Secrets Manager secrets and secret groups.
未インストール app-configuration[ac] 1.0.12, 1.0.11, 1.0.10... Interact with IBM Cloud App Configuration service instance
未インストール monitoring 0.2.14, 0.2.13, 0.2.12... Manage IBM Cloud monitoring
未インストール logging 0.0.8, 0.0.7, 0.0.6... Manage IBM Cloud logging
未インストール cloudant[cl] 0.0.9, 0.0.8, 0.0.7... Manage Cloudant service
未インストール hpcs-cert-mgr[hpcs-cert-mgr] 1.0.0 Manage the client certificates for IBM Cloud Hyper Protect Crypto Services
未インストール atracker[at] 0.3.6, 0.3.4, 0.3.3... Manage IBM Cloud Activity Tracker Event Routing
未インストール analytics-engine-v3[ae-v3] 2.4.0, 2.3.0, 2.2.0... Manage serverless Spark instances and run applications
未インストール cra[cra] 1.3.7, 1.3.6, 1.3.5... Integrate with Code Risk Analyzer
未インストール event-notifications[en] 1.0.1, 1.0.0, 0.2.1... IBM Cloud Event Notifications.
未インストール dvaas[watson-query] 1.0.2 Manage data virtualization as a service
未インストール hpnet 1.0.2, 1.0.1 Manage Hyper Protect Secure Network
未インストール qiskit-runtime[qr] 0.1.5 [Beta] Manage Qiskit Runtime
未インストール hpcs 0.0.1 Manage Hyper Protect Crypto Services Instances
未インストール cbr 1.3.0, 1.2.0, 1.1.0... Manage Context Based Restrictions
未インストール privileged-access-gateway[pag] 1.2.9, 1.2.8, 1.2.6... Manage Privileged Access Gateway
未インストール project 0.0.11, 0.0.9, 0.0.8... Manage Infrastructure as Code in IBM Cloud.
未インストール metrics-router[mr] 0.0.33, 0.0.31, 0.0.30 Manage IBM Cloud Metrics Routing
C:\Program Files\IBM\Cloud\bin\ibmcloud.exe plugin update PLUGIN_NAME -r REPO_NAME を使用して、リポジトリーからプラグインを更新します。
C:\Program Files\IBM\Cloud\bin\ibmcloud.exe plugin update --all -r REPO_NAME を使用して、リポジトリーからすべての使用可能なプラグインをアップグレードします。
VPC CLI プラグイン(vpc-infrastructure)をインストール
PS C:\> ibmcloud plugin install vpc-infrastructure
リポジトリー 'IBM Cloud' から 'vpc-infrastructure' を検索しています...
プラグイン 'vpc-infrastructure[infrastructure-service/is] 6.16.0' がリポジトリー 'IBM Cloud' 内で見つかりました
バイナリー・ファイルをダウンロードしようとしています...
21.69 MiB / 21.69 MiB [======================================================================================================================================================] 100.00% 12s
22744064 バイトがダウンロードされました
バイナリーをインストールしています...
OK
プラグイン 'vpc-infrastructure 6.16.0' は C:\Users\A00527JP6\.bluemix\plugins\vpc-infrastructure に正常にインストールされました。 'C:\Program Files\IBM\Cloud\bin\ibmcloud.exe plugin show vpc-infrastructure' を使用して詳細を表示してください。
IBM Cloud上の設定
リソース・グループ
参考: リソースを編成してアクセス権限を割り当てるためのベスト・プラクティス
VPC上に仮想サーバーやストレージなどを構成する際、それら構成されたリソースに対してアクセス制御を容易に行うために、用途の同じリソースをグループ化して管理することができます。そのグループ化の単位をリソース・グループと呼んでいます。
事前にリソース・グループを作成しておきます。(ここでは詳細は割愛)
VPC, サブネット
参考: VPC概要
IBM Cloudには仮想的なプライベート・クラウド環境を提供するVPC(Virtual Private Cloud)と呼ばれる概念があります。これによにサーバー、ストレージなどを論理的に独立した仮想的なサブネット上に構成することができます。
事前にVPC, サブネットを作成しておきます。(ここでは詳細は割愛)
SSH Key
公開鍵認証のためにキーペアを作成します。
C:\temp>ssh-keygen -t rsa -b 4096 -f .\id_rsa
Generating public/private rsa key pair.
Enter passphrase (empty for no passphrase):
Enter same passphrase again:
Your identification has been saved in .\id_rsa
Your public key has been saved in .\id_rsa.pub
The key fingerprint is:
SHA256:0hrw7wa2YlK/ZexulFlGVP7L+4FquP2FTCPGYjErnU4 gmx\a00527jp6@IBM-PF3ALW3Q
The key's randomart image is:
+---[RSA 4096]----+
| .... |
...
+----[SHA256]-----+
秘密鍵: id_rsa, 公開鍵: id_rsa.pub が生成されます。
ネットワーク構成
作業用PCからIBM Cloud上のVPCへのアクセス方法を決め、それに応じた構成を行います。例えば浮動IPを各仮想サーバーに割り当てて、セキュリティー・グループのルールでアクセス制御をかけるというのが手っ取り早い方法だと思います。(きちんとやるにはVPNの構成やDirect Linkの構成を行うなど適宜要件に応じて考慮してください)
参考:ネットワーキングについて
ここでは浮動IPを割り当てる想定とします。
仮想サーバー作成
さて、実際に仮想サーバー(Windows Server)を作成していきます。
SSH鍵作成
先に作成したおいたSSH Key(公開鍵)を登録しておきます。

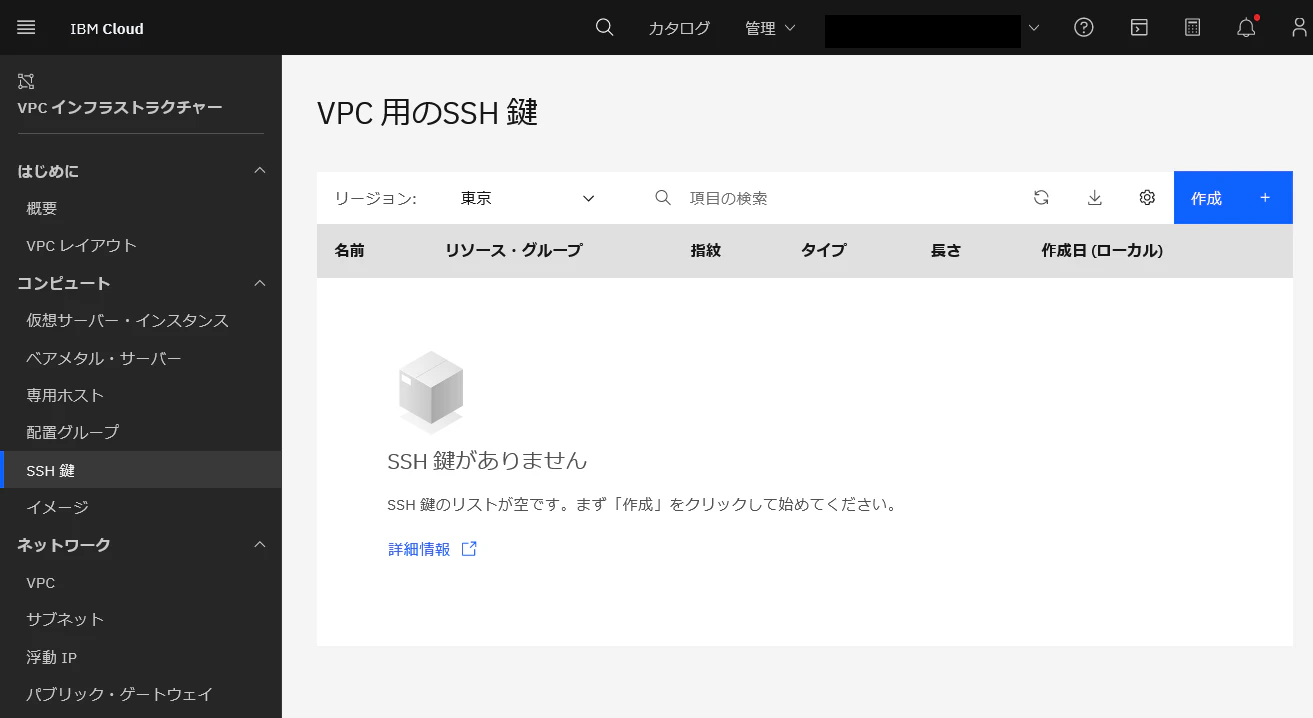

IBM Cloudコンソールに入り、VPCインフラストラクチャー - SSH鍵のメニューを選び、「作成」をクリックします。

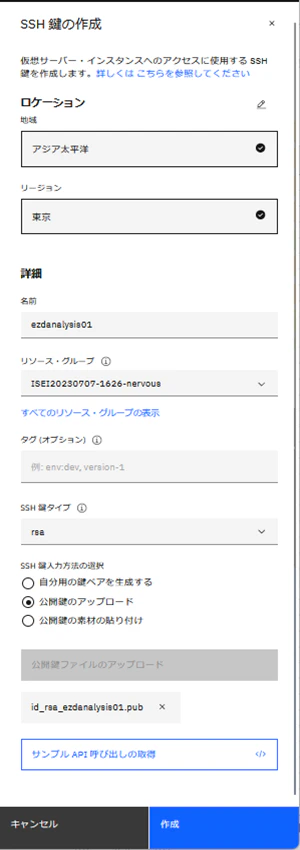

上で生成したキーペアのうち公開鍵をアップロードします。
仮想サーバー・インスタンス作成
仮想サーバー・インスタンスの画面から「作成」をクリック
オペレーティング・システムとしてWindows Serverを選択し、適当なバージョンを選択します(ここではWindows Server 2022)。その他マシンのプロファイルやストレージなど適宜選択していきます。最終的に右側の「仮想サーバーの作成」をクリックします。
これで仮想サーバーが作成されました。
浮動IPの付与
作成された仮想サーバーのネットワーク・インターフェースの編集アイコンをクリック
新規の浮動IPを予約し、適当なセキュリティー・グループに紐づける。
※リモート・デスクトップ接続する場合、3389番ポートが使用されるため、セキュリティー・グループでインバウンドのポート制御を行う場合、3389番ポートを通すように設定しておく必要があります。
参考: Windows インスタンスへの接続
浮動IPがアサインされました。
作業用PCからリモートデスクトップでのアクセス
パスワードの入手
リモート・デスクトップで接続する際に必要な、Administratorのパスワードを入手します。
作業用Windows PCのコマンドプロンプトから、ibmcloudでログインしておきます。
(以下はシングル・サインオンの例)
C:\> ibmcloud login -sso
API エンドポイント: https://cloud.ibm.com
リージョン: jp-tok
https://identity-2.ap-north.iam.cloud.ibm.com/identity/passcode からワンタイム・コードを取得して、続行します。
デフォルトのブラウザーで URL を開きますか? [Y/n] > y
ワンタイム・コード >
認証中です...
OK
アカウントを選択:
1. xxxxxx <-> nnnnnnn
2. xxxxxx <-> nnnnnnn
3. xxxxxx <-> nnnnnnn
4. xxxxxx <-> nnnnnnn
5. xxxxxx <-> nnnnnnn
6. xxxxxx <-> nnnnnnn
7. xxxxxx <-> nnnnnnn
数値を入力してください> 4
ターゲットのアカウント xxxxxx <-> nnnnnnn
After 15 September 2023, the CLI will no longer pre-install SoftLayer(sl) commands. To use ibmcloud sl commands, you will need to install the plug-in with 'ibmcloud plugin install sl'. For more information on plug-ins, see https://cloud.ibm.com/docs/cli?topic=cli-plug-ins
API エンドポイント: https://cloud.ibm.com
Region: jp-tok
ユーザー: xxx@xxx
アカウント: Ixxxxxx <-> nnnnnnn
リソース・グループ: リソース・グループがターゲットになっていません。'C:\Program Files\IBM\Cloud\bin\ibmcloud.exe target -g RESOURCE_GROUP' を使用してください
CF API エンドポイント:
組織:
スペース:
仮想サーバー・インスタンス情報確認
C:\> ibmcloud is instance ezdanalysis01
ユーザー xxx としてアカウント xxxxx の下でインスタンス ezdanalysis01 を取得しています...
ID 02f7_890a3fd6-2717-4685-80d1-6f34f8f4fe5d
名前 ezdanalysis01
CRN xxx
状況 running
ホスト障害時の可用性ポリシー restart
開始可能 true
プロファイル mx2-8x64
アーキテクチャー amd64
vCPU メーカー intel
vCPU 8
メモリー (GiB) 64
帯域幅 (Mbps) 16000
ボリューム帯域幅 (Mbps) 4000
ネットワーク帯域幅 (Mbps) 12000
ライフサイクルの理由 コード メッセージ
- -
ライフサイクルの状態 stable
メタデータ・サービス 有効 プロトコル 応答ホップ限界
false http 1
イメージ ID 名前
r022-2a5ae604-c2d6-4450-865c-1571ae7ee889 ibm-windows-server-2022-full-standard-amd64-8
VPC ID 名前
r022-a9e1fd5d-3911-4cd4-bfb0-032298831d34 vpc01
ゾーン jp-tok-2
リソース・グループ ID 名前
07c38a522f014e74aa065dfe2ab7f9af ISEI20230707-1626-nervous
作成日時 2023-07-18T14:40:20+09:00
ネットワーク・インターフェース インターフェース 名前 ID サブネット サブネット ID 浮動 IP セキュリティー・グループ ソース IP スプーフィングを許可 予約済み IP
1 次 eth0 02f7-8c7fee21-f5f4-4752-b5e2-3f9a94bb0300 sn-20230715-02 02f7-e9aecd6a-ed96-4f1d-9a14-1e3ca1863d74 xxx.xxx.xxx.xxx secgrp-analysis false xxx.xxx.xxx.xxx
ブート・ボリューム ID 名前 接続 ID 接続名
r022-7bf40953-5442-47cf-95aa-0d021ad03733 ezdanalysis01-boot-1689658631000 02f7-27122b02-17b8-4270-a9d7-831021ab4552 thread-sized-impatient-thicken
パスワード取得(上で作成した秘密鍵を指定しています)
C:\temp>ibmcloud is instance-initialization-values ezdanalysis01 --private-key @.\id_rsa
ユーザー xxx としてアカウント xxx の下でインスタンス ezdanalysis01 のインスタンス初期設定値を取得しています...
鍵 ID 名前 指紋
r022-f19ceab3-884f-4de2-a43f-aefa1b0049ef ezdanalysis01 SHA256:xxx
暗号化されたパスワード xxxxxxxxxxxxxxxxxxxx....
暗号鍵 CRN SHA256:xxxxx....
パスワード XXXXXXXXXXXXXXXXXX
上の最終行の"パスワード"の欄に表示される値がAdministratorのパスワードです。(上の例では大文字の"X"に置き換えています)
リモート・デスクトップ接続
作業用Windows PCからリモートデスクトップで、VPC上の仮想サーバーに接続してみます。

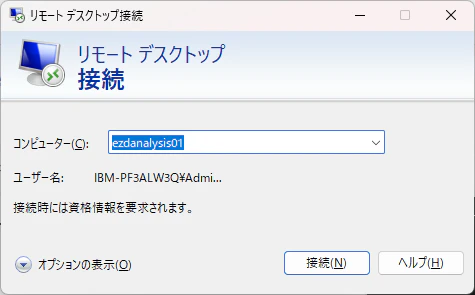

リモート・デスクトップを開いて、上で割り当てた浮動IPを指定(ここでは、hostsにホスト名設定しているので対応するホスト名を指定しています)。

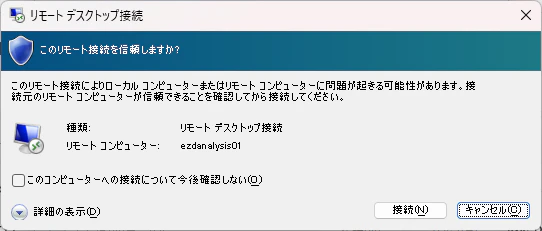

接続

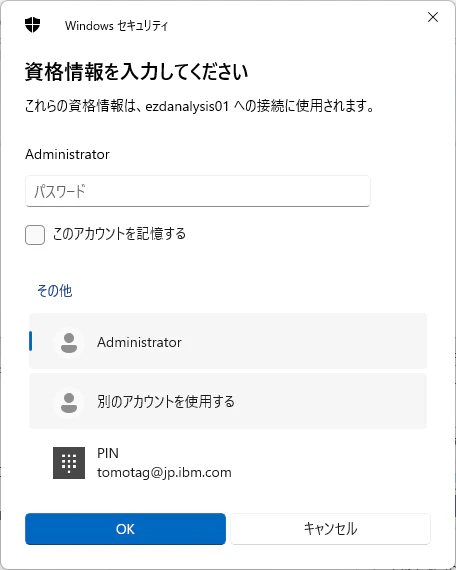

"別のアカウントを使用する"を選択

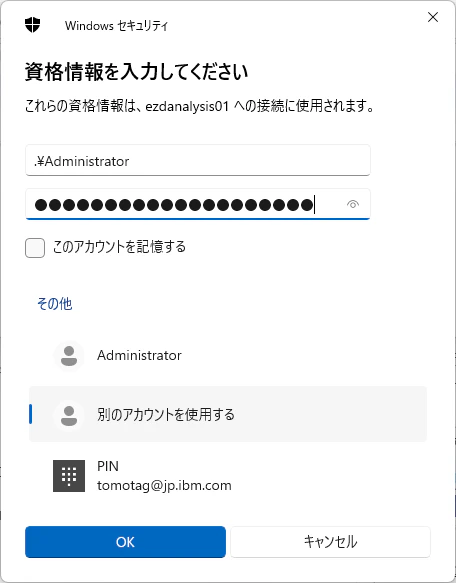

以下を指定してOK
ユーザー名: ".\Administrator" (先頭に.\を指定)
パスワード: 上で取得したパスワード
"はい"を選択
これでリモートデスクトップ経由で仮想サーバー(Windows Server)に接続できるようになります。
Windows Server 2022の日本語化
デフォルトではWindows SErverは英語環境で稼働しています。日本語を扱いたい場合は色々と不便なので日本語化の手順を記載しておきます。
日本語フィーチャーのインストール

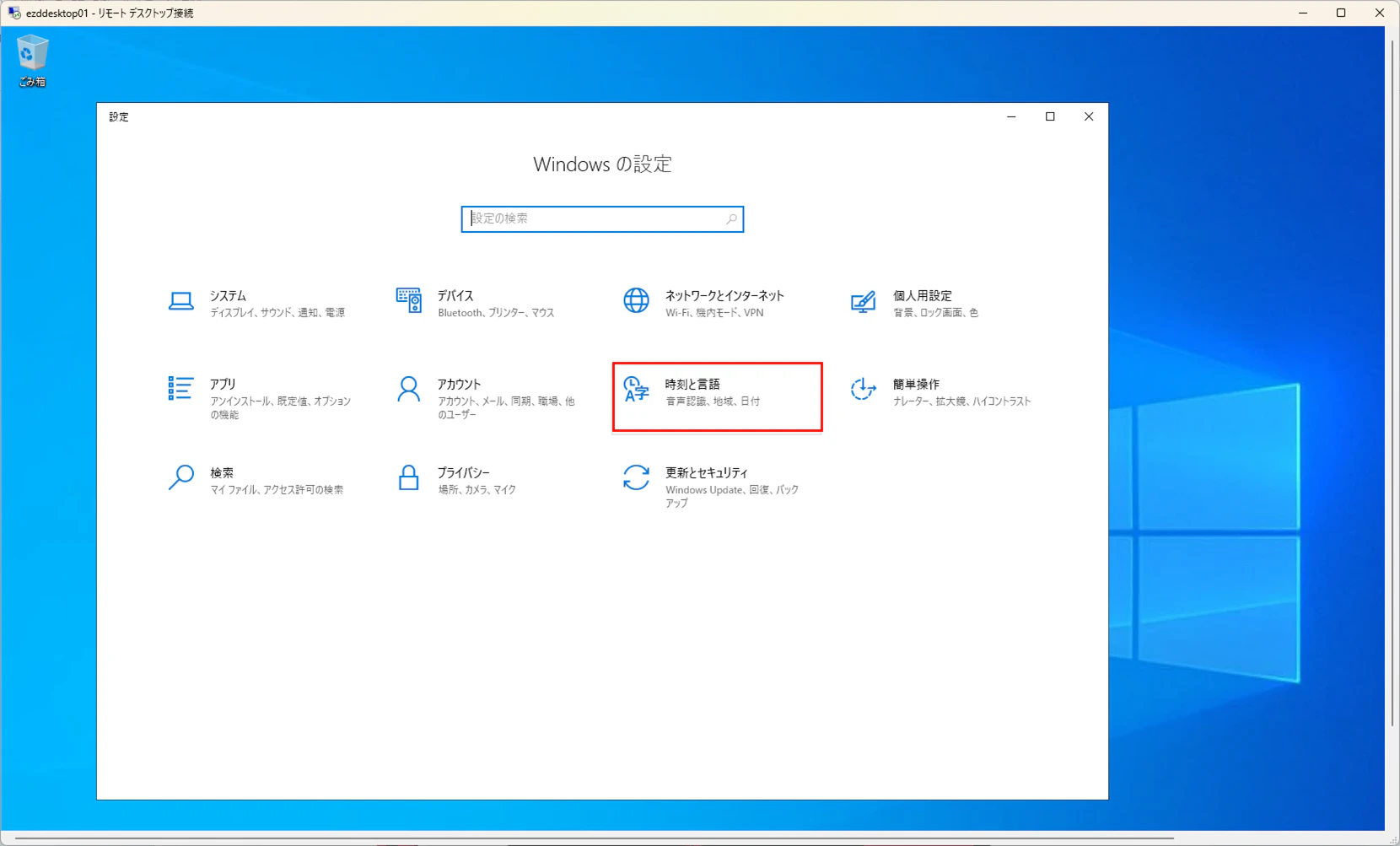

Administratorでリモートデスクトップ接続し、Settingから "Time & Language"を選択
languageの画面から "Add a language"をクリック

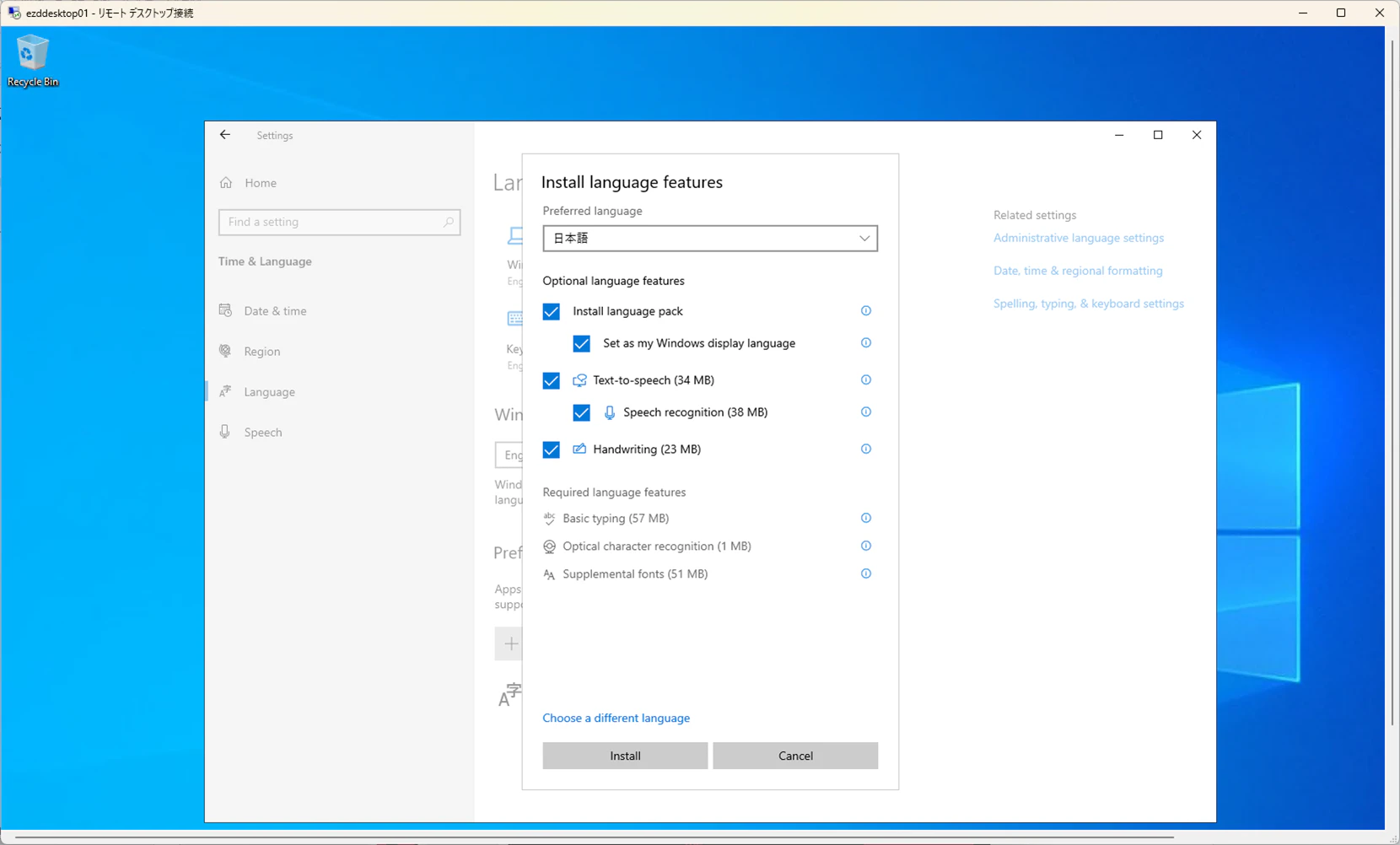

日本語を選択して"Next"
"Install"

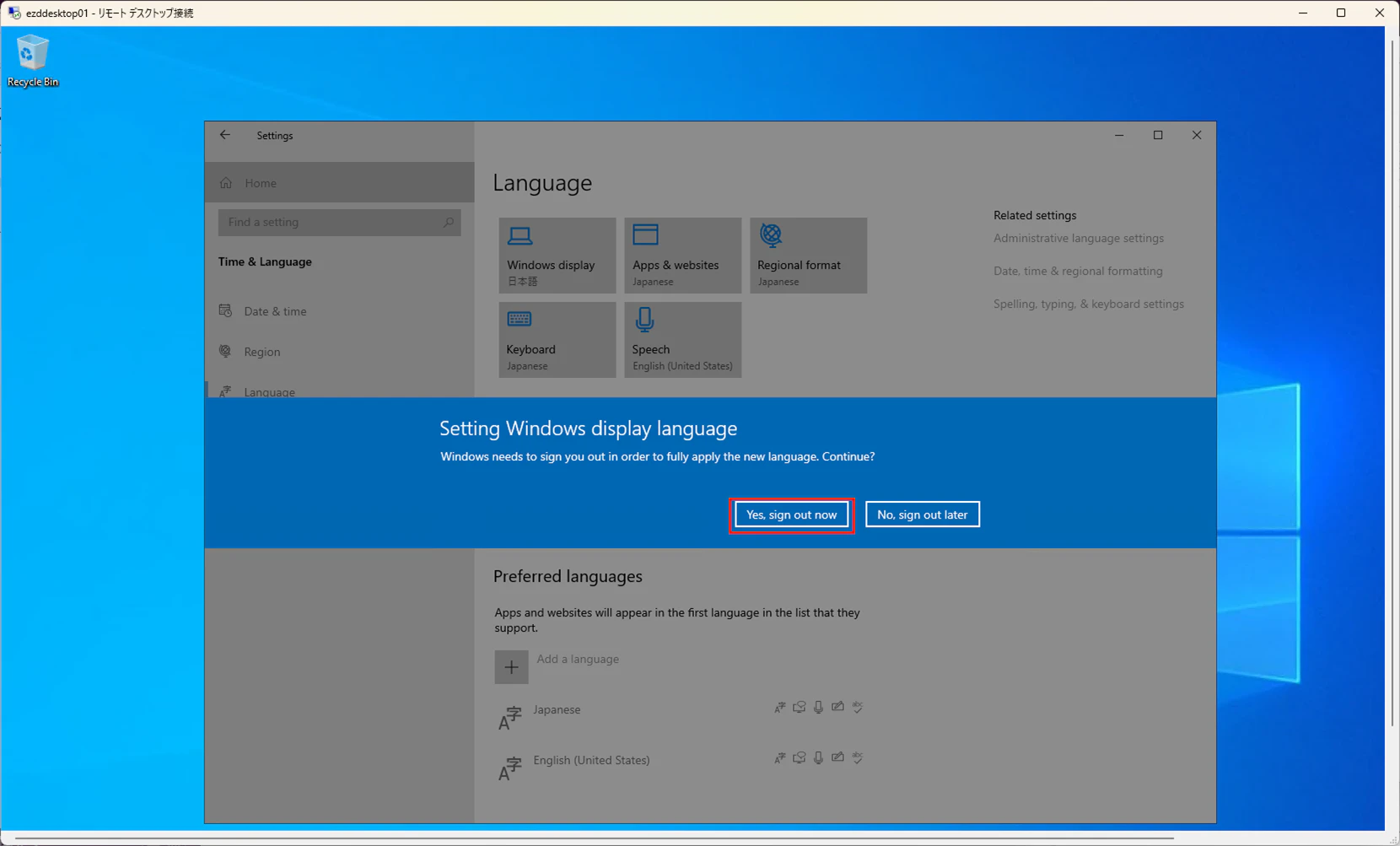

インストールが完了すると、以下のように一旦サインアウトが促されるので、"Yes, sign out now"をクリックしてサインアウトします。
再度リモートデスクトップ接続すると、メニューが日本語になっています。
地域の変更
設定から"時刻と言語"を選択
地域の画面で"日本"を選択
日付と時刻
日付と時刻の画面で、タイムゾーンとして"(UTC+09:00 大阪、札幌、東京"を選択
システム・ロケールの設定
言語の画面で、"管理用の言語の設定"をクリック

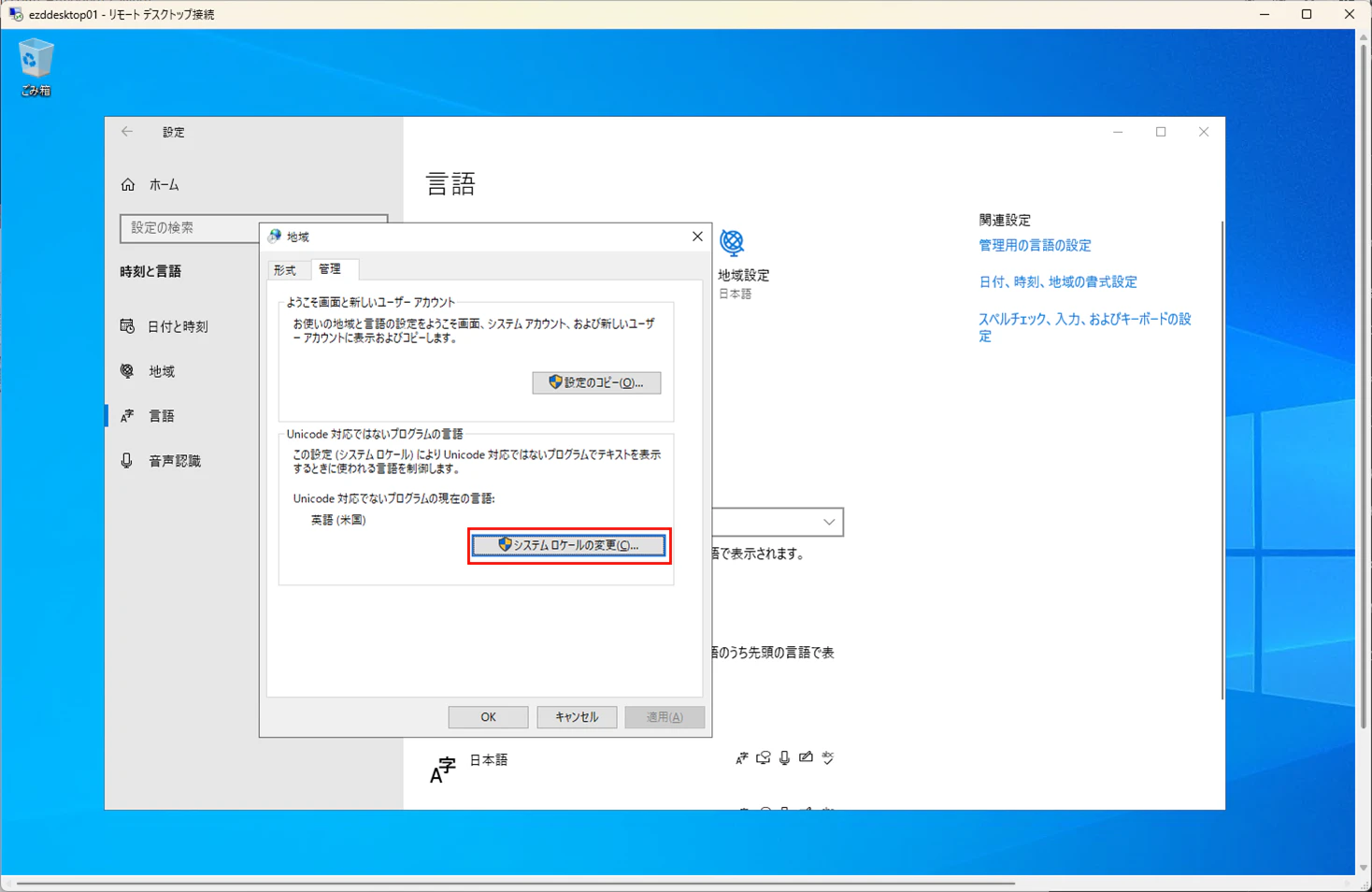

"システム・ロケールの変更"をクリック

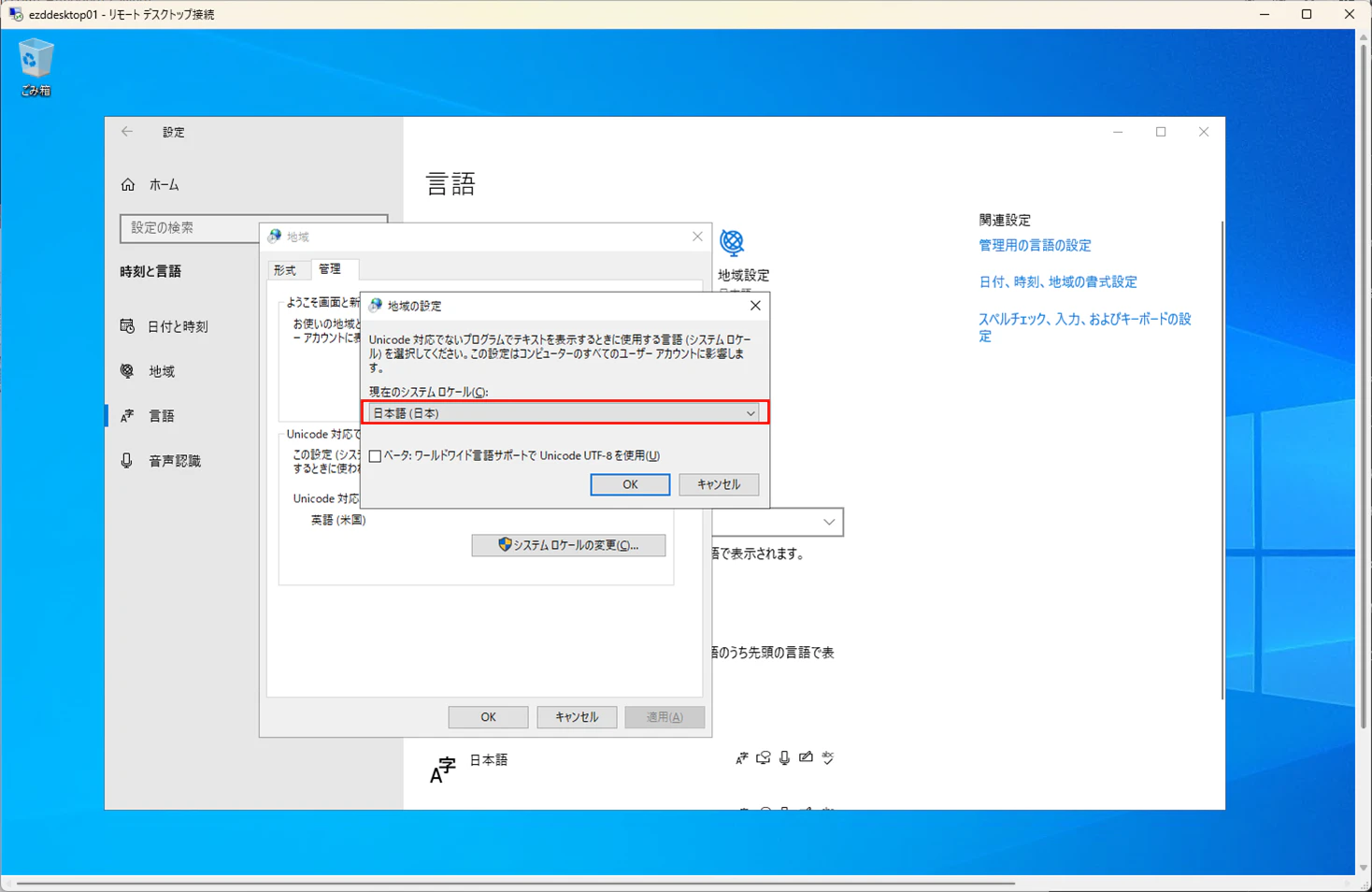

"日本語"を選択してOK

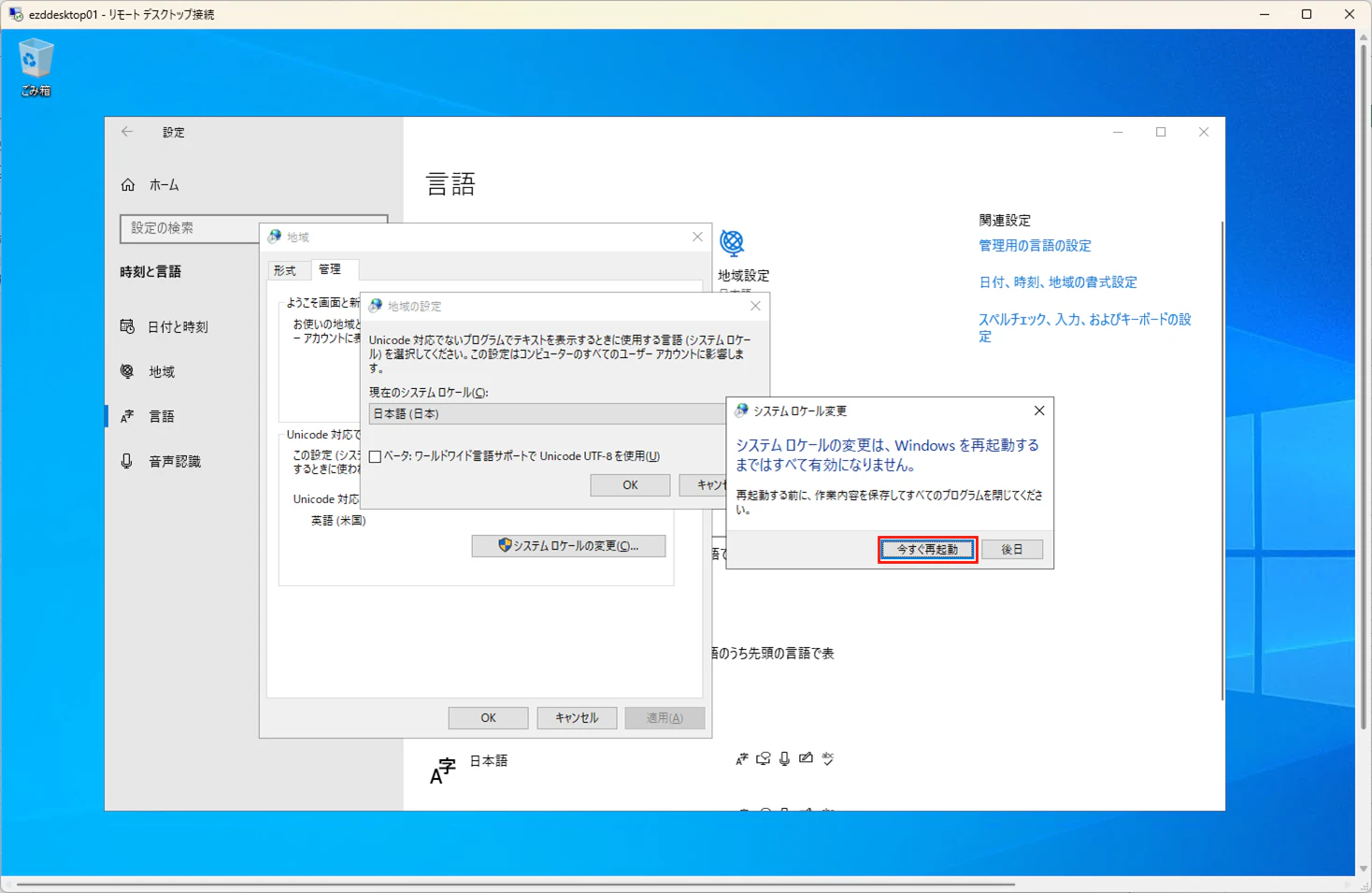

Windowsの再起動が促されるので、"今すぐ再起動"をクリックして再起動します。
これで一通り日本語の設定が完了しました。
