サマリー

BIツールの発行するチューニング無しSQLが予想外の課金を発生される恐れがあるため、参照先をBigQueryからDataprocに変更した。
そのために、BigQueryのデータをDataprocにコピーする際に、BigQueryコネクタを使うと楽＆早かったという話です。

モチベーション

BIツールもBigQueryに繋げておけばおk。という風潮に疑問が生じた。
せっかく作った昔の処理フローの供養すべく、記載しておくことにした。

背景

課題と対策

BIツールが発行するSQLがチューニングされてない場合があり、予想外の課金が発生しそう。
- 実際に、GoogleDataPortalからBigQueryの操作で、１回の参照で●万近くの課金が発生した。

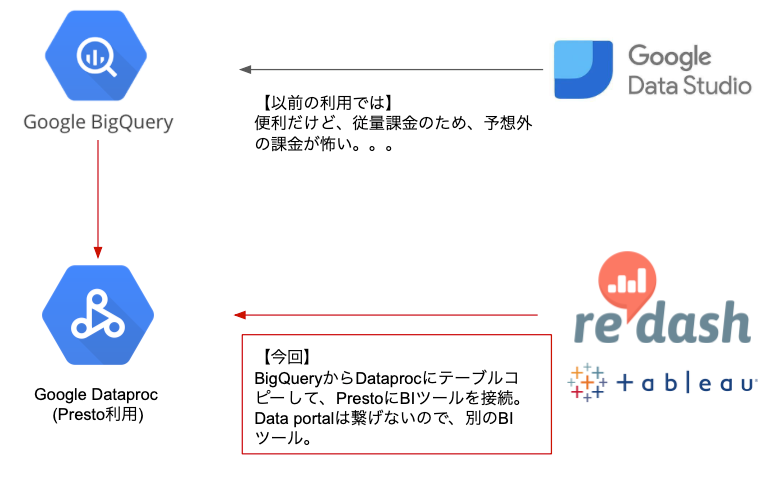

そこで、BIツールの接続先を従量課金のBigQueryから時間単価のDataprocに変更した。
- BigQueryの演算パワーと柔軟なSQL記述は魅力的なので、演算はBigQueryで完了させる。
- 演算終了後、BigQueryのデータをDataprocに連携して、Dataproc内のPrestoに対してBIツールを接続する。
- ただし、GoogleDataPortalはPrestoに接続できないので、Tableau/Redash等で接続してもらう。

実際の処理について

Google Cloud Composer(Airflow)でジョブフローを作成。
- 検証したバージョンは、「composer-1.7.3-airflow-1.10.2」です。
当初は、BigQuery → GCS(Avroフォーマット) → Dataproc(Parquetフォーマットに変換)で対応していた。
変更後は、BigQuery → Dataproc(spark-bigquery-connector)で対応した方が、楽＆早かったので変更。
- 処理taskが6→1になった。
- 計算時間が1/2になった。

前提

IAMの設定
- Google Cloud Composer用のサービスアカウントに各種roleを与える必要があります。
  - 「BigQuery データ編集者」
  - 「Composer ワーカー」
  - 「Dataproc編集者」
  - 「ストレージオブジェクト管理者」

当初の処理フロー

１. エクスポート対象のテーブルがpartitionを持っている場合で、一部パーティションだけをDataprocにコピーする場合は、エクスポート用の一時テーブルに書き出す。
- CALCは計算日を意味しており、計算日をpartition keyとしている。

bql_template = f'SELECT * FROM `{$PROJECT_ID}.{$DATASET_ID}.{$TARGET_TABLE}` where DATE(_PARTITIONTIME)="{$CALC_YYYY-MM-DD}";'
extract_task = BigQueryOperator(
    task_id=f'bq_extract-{target_table}',
    sql=bql_template,
    destination_dataset_table=f'{$DESTINATION_PROJECT}.{$DESTINATION_DATASET}.{$TARGET_TABLE}',
    use_legacy_sql=False,
    write_disposition='WRITE_TRUNCATE',
    create_disposition='CREATE_IF_NEEDED',
)

２. 念の為、GCSのエクスポート先のファイルを削除
- 例：airflow上の処理

clean_gcs_object_task = GoogleCloudStorageDeleteOperator(
    task_id=f'clean_gcs_object-{$TARGET_TABLE}',
    bucket_name=f'{$BUCKET_NAME"}',
    prefix=f'{$TARGET_TABLE}/avro',
)

３. BQの一時テーブルをGCSにエクスポート
- 例：airflow上の処理

export_task = BigQueryToCloudStorageOperator(
    task_id=f'bq_to_gcs-{$TARGET_TABLE}',
    source_project_dataset_table=f'{$DESTINATION_PROJECT}.{$DESTINATION_DATASET}.{$TARGET_TABLE}',
    destination_cloud_storage_uris=f'gs://{$BUCKET_NAME}/{$TARGET_TABLE}/avro/dt={$CALC_YYYYMMDD}/shard-*.avro',
    export_format='AVRO',
)

４. 念の為、Avro読み込み用の一時テーブル削除
- 例：airflow上の処理

drop_temp_table_task = DataProcHiveOperator(
    task_id=f'drop_temp_table-{$TARGET_TABLE}',
    cluster_name=f'{$CLUSTER_NAME}',
    project_id=f'{$PROJECT_ID}',
    region=f'{$CLUSTER_REGION}',
    query=f'DROP TABLE {$TARGET_TABLE}_temp;',
)

５. Dataprocの外部テーブルを作成して、Avroファイルを指定する。
- 例：airflow上の処理、Avroフォーマット用テーブル定義
  - Avroフォーマットの一時テーブルcreate文が、{GCS上のcomposer root}/sql/create_xxx.sqlにある想定。

# if the sql to create table exists in "composer's root path"/sql/ddl/xxx.sql
sql_file_path = os.path.join(os.path.abspath(os.path.dirname(__file__)), "sql", "create_{}.sql".format('${TARGET_TABLE}'))
sql_template = open(sql_file_path).read()
create_temp_table_task = DataProcHiveOperator(
    task_id=f'create_temp_table-{$TARGET_TABLE}',
    cluster_name=f'{$CLUSTER_NAME}',
    project_id=f'{$PROJECT_ID}',
    region=f'{$CLUSTER_REGION}',
    query=sql_template,
)

-- sql to create Avro table
CREATE EXTERNAL TABLE {$TARGET_TABLE}_temp
ROW FORMAT SERDE 'org.apache.hadoop.hive.serde2.avro.AvroSerDe'
STORED AS AVRO
LOCATION 'gs://{$BUCKET_NAME}/{$TARGET_TABLE}/avro/dt={$CALC_YYYYMMDD}'
TBLPROPERTIES (
  'avro.schema.literal'='{
    "name": "{$TARGET_TABLE}_temp",
    "type": "record",
    "fields": [
      {"name":"id", "type":["long","null"]},
      {"name":"cv_time", "type":{"type":"long","logicalType":"timestamp-micros"}},
    ]
  }'
)
;

６. Dataprocの外部テーブルをAvroフォーマットからParquetフォーマットに変換
- 例：airflow上の処理、Parquetフォーマット用テーブル定義、convert用のsql
  - convert用sql文が、{GCS上のcomposer root}/sql/convert_xxx.sqlにある想定。

# if the sql to convert table exists in "composer's root path"/sql/ddl/xxx.sql
sql_file_path = os.path.join(os.path.abspath(os.path.dirname(__file__)), "sql", "convert_{}.sql".format('${TARGET_TABLE}'))
sql_template = open(sql_file_path).read()
convert_parquet_task = DataProcHiveOperator(
    task_id=f'convert_parquet-{$TARGET_TABLE}',
    cluster_name=f'{$CLUSTER_NAME}',
    project_id=f'{$PROJECT_ID}',
    region=f'{$CLUSTER_REGION}',
    query=sql_template,
)

-- sql to create Parquet table
CREATE EXTERNAL TABLE {$TARGET_TABLE}
(
  id        BIGINT
  , cv_time TIMESTAMP
)
PARTITIONED BY (calc_date string)
STORED AS PARQUET
location 'gs://{$BUCKET_NAME}/{$TARGET_TABLE}/parquet/'
TBLPROPERTIES ('parquet.compression'='SNAPPY')
;

-- sql to convert AVRO format to Parquet format
INSERT OVERWRITE TABLE {$TARGET_TABLE} PARTITION (calc_date='$CALC_YYYY-MM-DD')
SELECT
  *
FROM {$TARGET_TABLE}_temp
;

面倒な点

BigQueryからGCSへのエクスポート時
- BQのpartition単位でエクスポートができない。
  - partition単位でエクスポートした場合には、一度エクスポート対象のpartitionを、一時テーブルにコピーしてからGCSにエクスポートが必要。
- Dataproc上ではParquetフォーマットの方が圧縮率・演算効率が良い。しかし、BQからのエクスポートはCSV/json/Avroフォーマットしか選択できないため、DataprocなどでAvro→Parquetの変換が必要。
DataprocでのAvro→Parquet変換時
- Avroデータの読み込みのためにexternal tableの定義が必要である。ただし、Avroフォーマットの型がわかりにくいのでテーブル定義の作成に苦労する。
- 例：BQのtimestamp型に関してAvroフォーマットに変換する際（直感的には分かりにくい、他にもarrayやstructなども分かりにくい。）。

{"name":"cv_time", "type":{"type":"long","logicalType":"timestamp-micros"}},

BigQueryコネクタに変更後

BigQueryコネクタの公式ドキュメント通りにやると試せます。

変更後の処理フロー

事前準備. pyspark処理用スクリプトの準備
- 例：airflowの処理で参照するので、cloud composer用のバケットにdeployしておく

#!/usr/bin/python
"""BigQuery I/O PySpark example."""
from pyspark.sql import SparkSession
import sys

args = sys.argv
params = {
    'project_id': args[1],
    'dataset_id': args[2],
    'target_table': args[3],
    'partition_key': args[4]
}

spark = SparkSession \
    .builder \
    .master('yarn') \
    .appName('spark-bigquery-demo') \
    .enableHiveSupport() \
    .getOrCreate()

# Use the Cloud Storage bucket for temporary BigQuery export data used
# by the connector.
bucket = spark.sparkContext._jsc.hadoopConfiguration().get('fs.gs.system.bucket')
spark.conf.set('temporaryGcsBucket', bucket)

# Load data from BigQuery.
temp_table_name = 'tmp'
tmp = spark.read.format('bigquery').option('table', f'{params["project_id"]}.{params["dataset_id"]}.{params["target_table"]}')

if params['partition_key'] != '':
    tmp.option('filter', f"_PARTITIONDATE = '{params['partition_key']}'")

tmp.load().createOrReplaceTempView(temp_table_name)

# Perform sql.
query = f'INSERT OVERWRITE TABLE {params["target_table"]}'
if params['partition_key'] != '':
    query += f" PARTITION (calc_date='{params['partition_key']}')"
query += f' SELECT * FROM {params['target_table']}'
spark.sql(query)

１. BigQuery → Dataproc(spark-bigquery-connector)でデータコピー
- 例：airflow上の処理（Parquetフォーマットのテーブルは事前に別途必要。）
  - pyspark用処理スクリプトが、{GCS上のcomposer root}/spark/import_XXX.pyにある想定。

# import Dataproc from BigQuery
import_py = os.path.join(os.path.abspath(os.path.dirname(__file__)), "spark", "import_{}.py".format('${TARGET_TABLE}'))
import_task = DataProcPySparkOperator(
    task_id=f'import-{$TARGET_TABLE}',
    cluster_name=f'{$CLUSTER_NAME}',
    project_id=f'{$PROJECT_ID}',
    region=f'{$CLUSTER_REGION}',
    main=import_py,
    dataproc_pyspark_jars=['gs://spark-lib/bigquery/spark-bigquery-latest.jar'],
    arguments=[
        {$PROJECT_ID},
        {$DATESET_ID},
        {$TARGET_TABLE},
        {$partition_key}
    ],
)

以上です、南無〜。
