USBキャプチャとは

Web業界ではEthernet通信をモニターできるEthernetキャプチャがよく使用されると思いますが、USBキャプチャはそれのUSB通信版です。Web関連業界だとあまり恩恵はなく使い道は少ないですが、組み込み業界にいると非常にお世話になります。


Ratatoskrとは

組込み機器開発の効率化を目指した.NET Frameworkで作成されたOSSの汎用通信ソフトです。

単純なシリアル通信やTCP/UDP等の通信もでき、送受信パケットの用途に合わせてデータビューやフィルタを設定できます。

RatatoskrはUSBPcapにてUSBキャプチャを実現しています。

WiresharkでもUSBPcapを使用することでUSBキャプチャを行うことができますが、USBキャプチャを使用する方法が異なるため、WiresharkではUSBキャプチャが使用できなくてもRatatoskrではUSBキャプチャができることがあります。


インストール


1. ランタイムをインストール

Ratatoskrを実行するための.NET Frameworkと、USBキャプチャを使用するためのUSBPcapをインストールします。Ratatoskrは.NET Framework 4.7を使用します。(.NET Framework 4.6でも動く?)


2. Ratatoskrをインストール

以下からダウンロードしてインストールしてください。(執筆当時はv0.5.0が最新)

https://github.com/tokihk/Ratatoskr


3. Ratatoskrを管理者権限で起動する

RatatoskrでUSBキャプチャを使用するには、Ratatoskrを管理者権限で起動します。Ratatoskrを管理者権限で起動するには、スタートメニューや実行ファイル本体を右クリックして「管理者として実行」を選択します。

管理者権限で起動していれば、タイトルバーに「(Administrator Mode)」が表示されます。



USBキャプチャの設定と実行


4. USBキャプチャをセットアップする

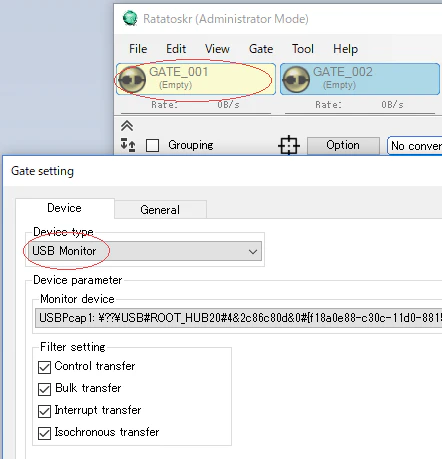

Ratatoskrは一度に5個までの通信を行うことができますので、今回は「GATE_001」にUSBキャプチャ機能を設定します。「GATE_001」のボタンを左クリックするとGate settingのダイアログが開くので、Device typeで「USB Monitor」を選択します。Monitor deviceはUSBコントローラの数だけ表示されるので、USBキャプチャしたいUSBのみを選択します。どのUSBPcapの下に目的のUSBデバイスが存在するかはUSBPcapと一緒にインストールされるUSBPcapCMDを使用することで確認できますが、今回は割愛して適当に選択します。



5. USBキャプチャを有効にする

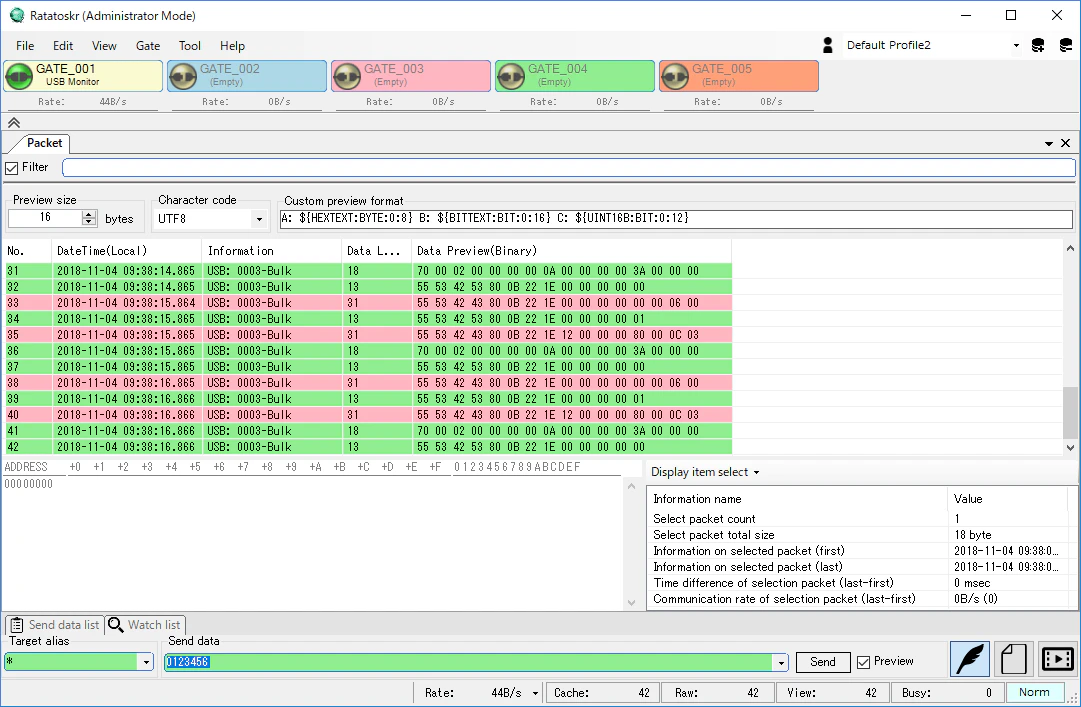

「GATE_001」にUSBキャプチャを設定した後、「GATE_001」を左クリックすることでUSBキャプチャが開始されてパケットビューにデータが流れ始めます。


流れてきたデータの種類はInformationにて識別できます。

表示形式は以下です。

 USB: [デバイス番号]-[Isochronous/Interrupt/Control/Bulk]
