MA3シミュレーターでカラー制御に挑戦した話

Last updated at 2025-12-17Posted at 2025-12-14

MA3シミュレーターでカラー制御に挑戦した話（失敗と学び）

はじめに

EyeTrackシステムとMA3を連携させ、カラーをフェーダーで制御しようとして、様々な試行錯誤をした記録です。結論から言うと、GDTF Shareからメーカー公式版をダウンロードして使用するのが正解でした。

環境

照明卓: grandMA3 onPC 2.3.2.0
フィクスチャー: Martin MAC One（Compact Mode, 20ch）
自作コントローラー: EyeTrack（STM32F407 + Art-Net）
GDTF: MVRからインポートした「Dummy - MAC One」

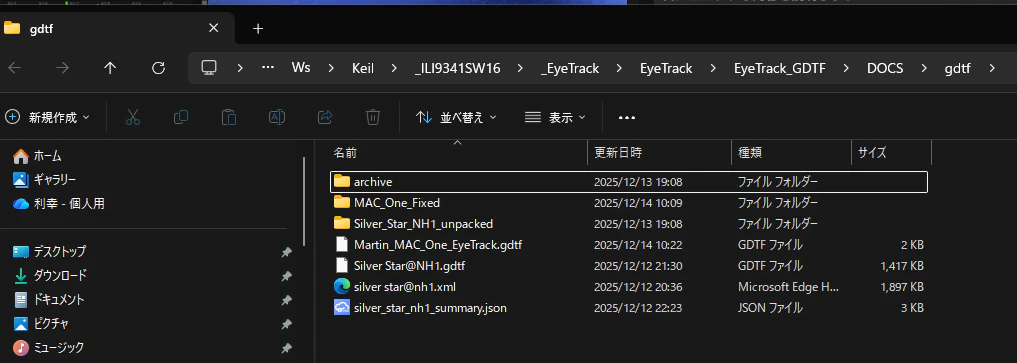

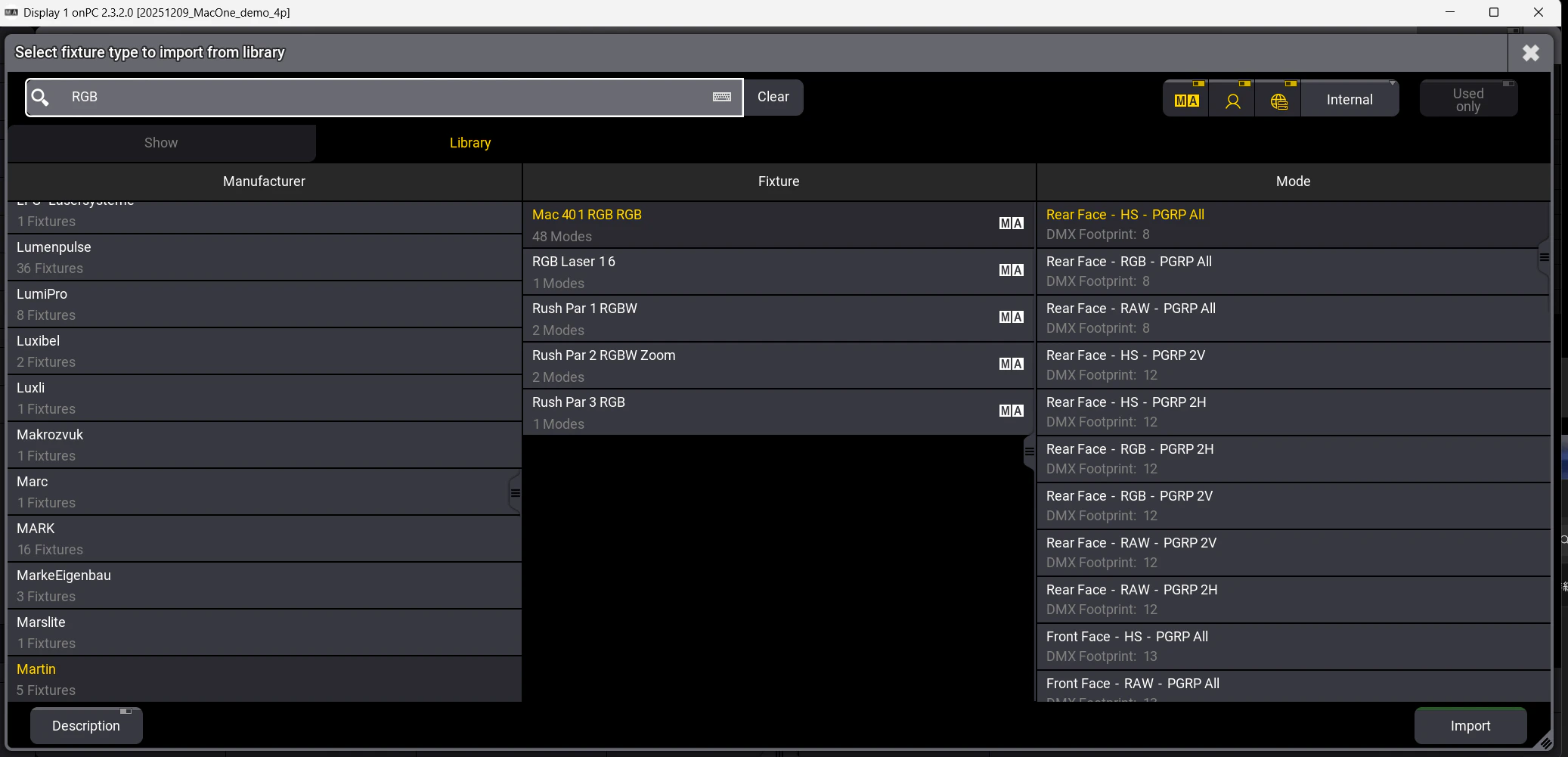

EyeTrack\EyeTrack_GDTF_bak\screenshots\2025-12-14-MA3

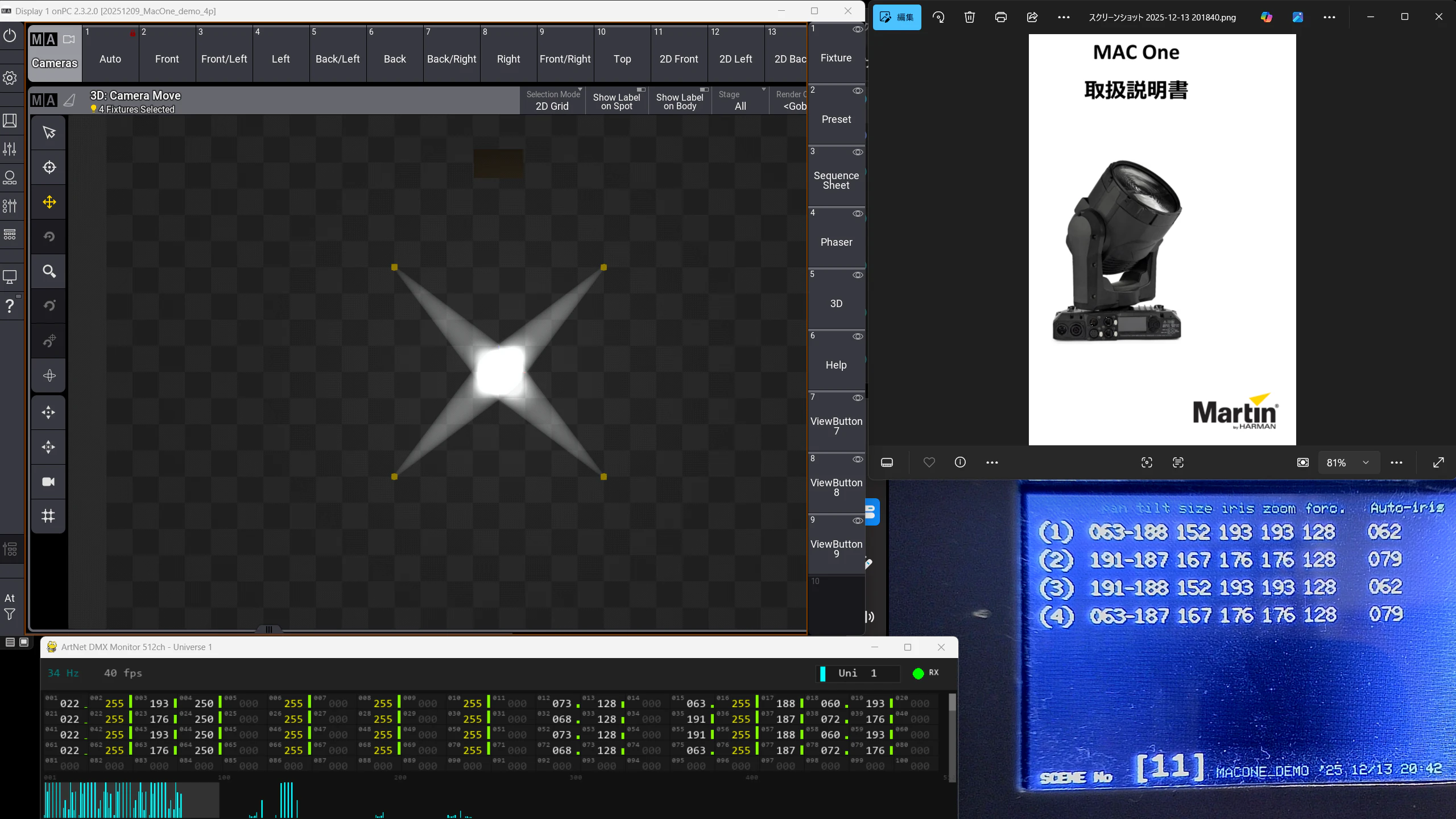

問題発生

Art-NetではRGB=255/255/255（白）を送信しているのに、MA3シミュレーターではシアンが表示される。

原因調査

MVRからインポートしたGDTFを解析：

<!-- description.xml より抜粋 -->
<DMXChannel DMXBreak="1" Offset="4,5" ...>
    <LogicalChannel Attribute="NoFeature" ...>  <!-- VCW → NoFeature -->
</DMXChannel>
<DMXChannel DMXBreak="1" Offset="6,7" ...>
    <LogicalChannel Attribute="NoFeature" ...>  <!-- Red → NoFeature -->
</DMXChannel>

全てのカラー属性が「NoFeature」 になっていた！

CH	属性	GDTFの定義	結果
2-3	Dimmer	✅ 定義あり	動作する
4-5	VCW	❌ NoFeature	無視
6-11	RGB	❌ NoFeature	無視

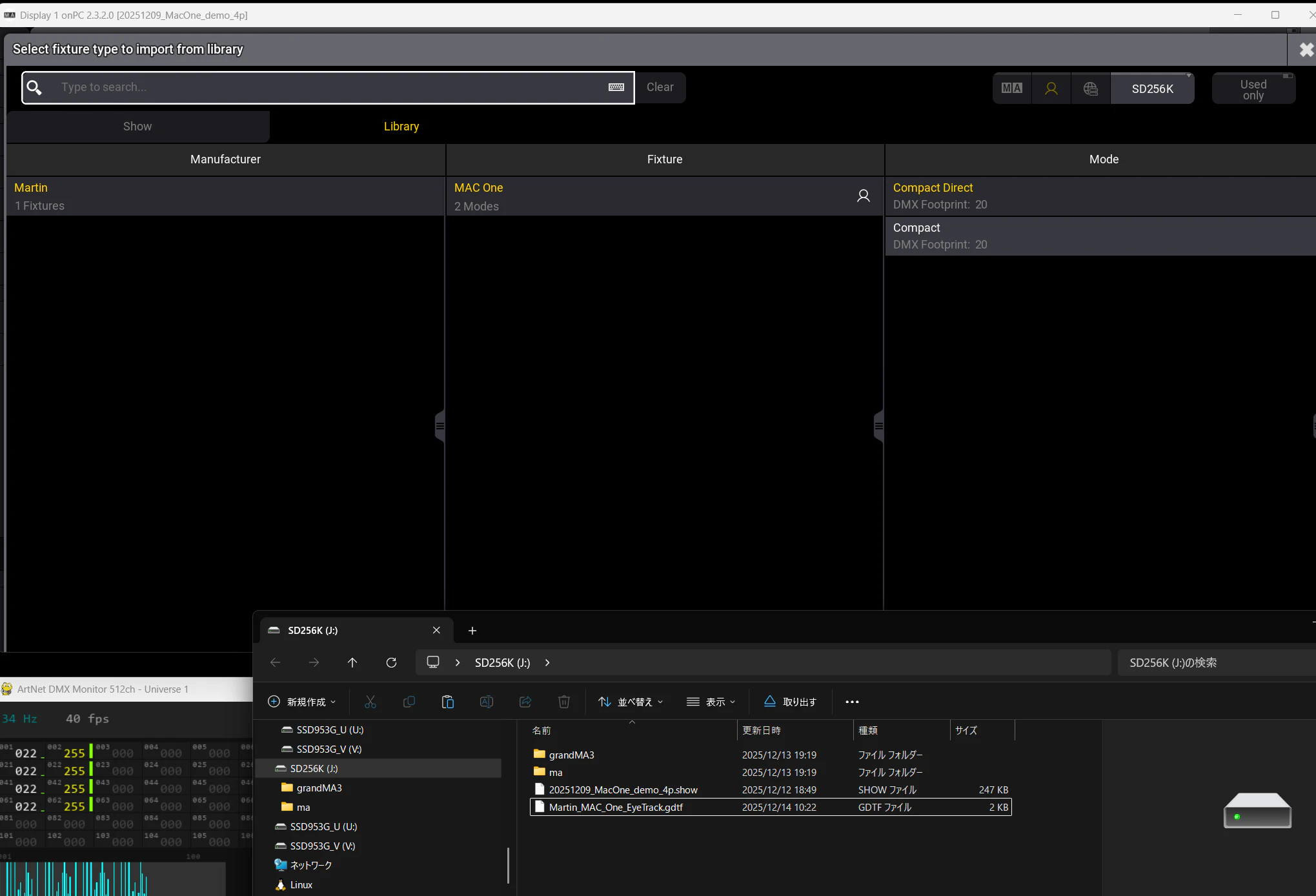

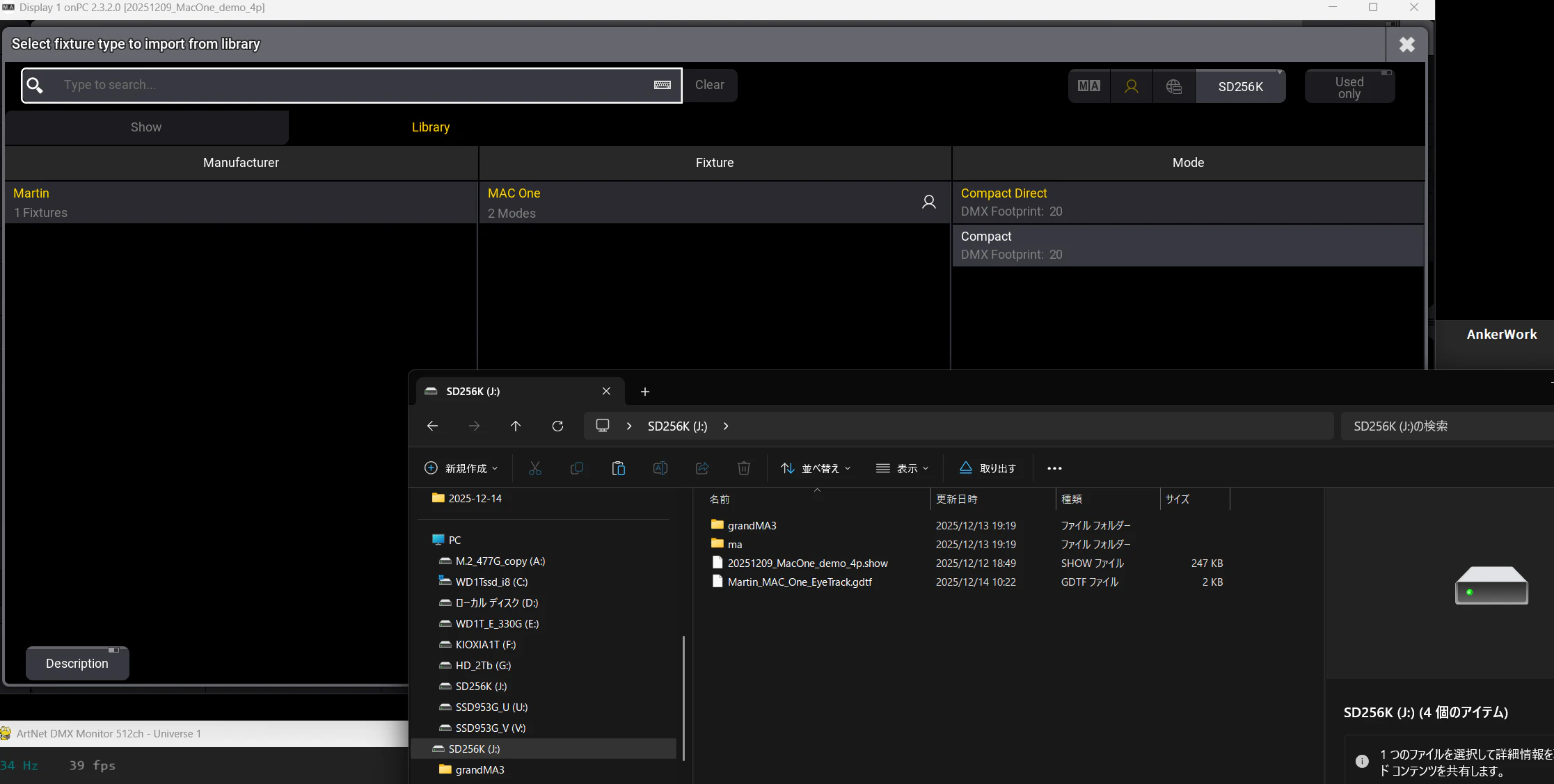

試行錯誤その1: カスタムGDTF作成

RGB属性を正しく定義したGDTFを作成：

<Attributes>
    <Attribute Name="ColorAdd_R" Pretty="Red" Feature="Color.RGB"/>
    <Attribute Name="ColorAdd_G" Pretty="Green" Feature="Color.RGB"/>
    <Attribute Name="ColorAdd_B" Pretty="Blue" Feature="Color.RGB"/>
</Attributes>

結果

GDTFファイルサイズ: 2KB（3Dモデルなし）

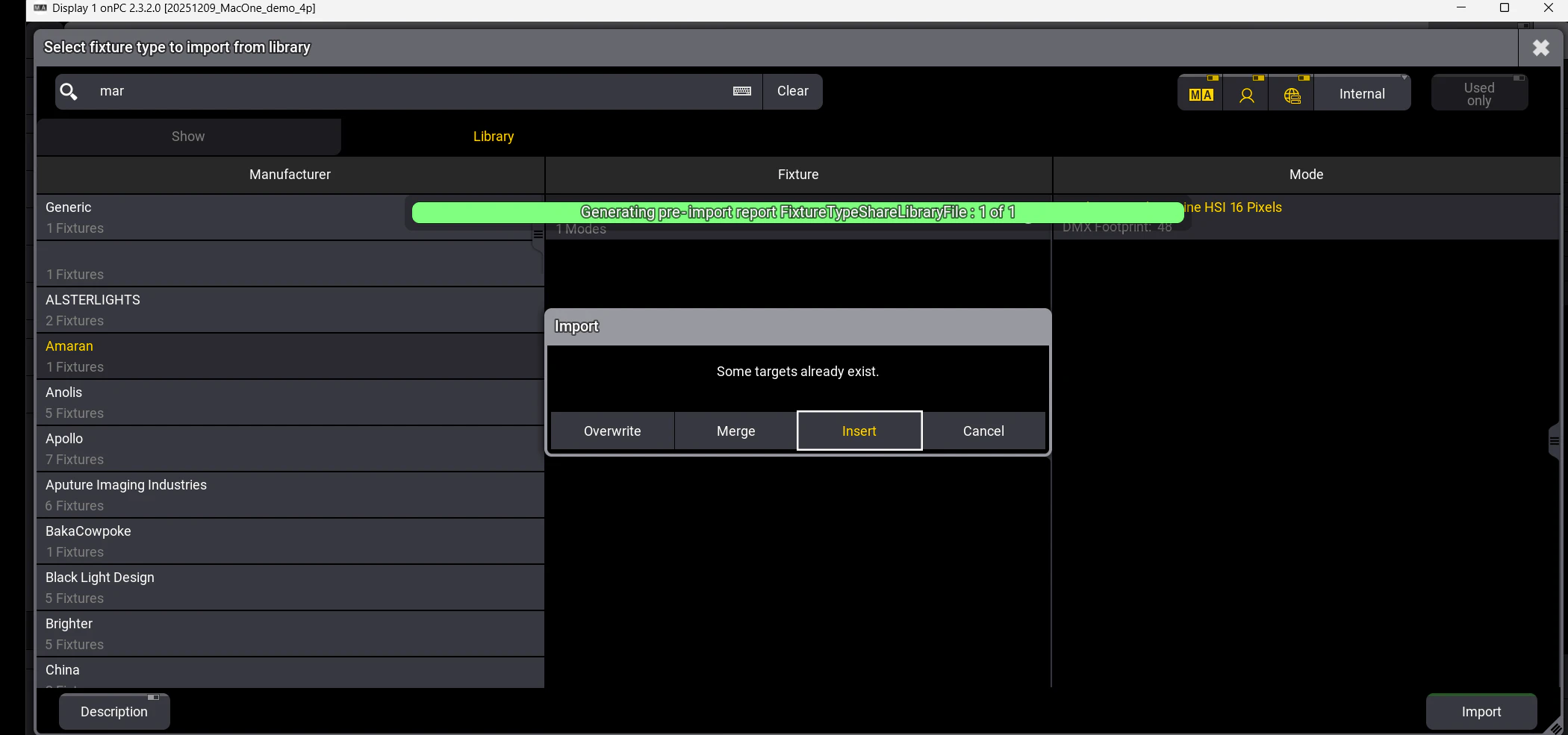

MA3へのインポート: 成功
カラー表示: 変わらず

試行錯誤その2: RGB直接制御

ファームウェアを修正して、VCW=0固定、RGBをフェーダーで直接制御：

// RGB直接制御: フェーダ0-50を5段階に分割
if (fader <= 10) {
    red = 255; green = 255; blue = 255;  // 白
} else if (fader <= 20) {
    red = 255; green = 0; blue = 0;      // 赤
} else if (fader <= 30) {
    red = 0; green = 255; blue = 0;      // 緑
} else if (fader <= 40) {
    red = 0; green = 0; blue = 255;      // 青
} else {
    red = 255; green = 255; blue = 0;    // 黄
}

Art-Netでの確認

[1] RGB=255/255/0  ← 黄色を送信
[2] RGB=255/255/0

MA3での表示

シアン/緑のまま変わらず！

気づき

MA3標準ライブラリのMAC Oneは、VCW + RGBの組み合わせで色を計算している。

VCW=0: 白ベース
RGB=255/255/255: 補正なし
結果: VCWの色 + RGBミキシング

私たちはRGBだけで制御しようとしたが、MA3のGDTFはVCWを主体に設計されている。

解決策: VCW制御に戻す

// VCW制御: フェーダで色を選択
int vcw = Dmx[n][6] * 5;  // 0-50 → 0-250

switch (TxC - (m - 1)*KchM) {
    case  4 : USendData(vcw       ) ; break ;// Virtual Color Wheel
    case  6 : USendData(255       ) ; break ;// Red (白ベース固定)
    case  8 : USendData(255       ) ; break ;// Green (白ベース固定)
    case 10 : USendData(255       ) ; break ;// Blue (白ベース固定)
}

結果

正常に動作！ フェーダーで色が変化するようになった。

学んだこと

1. GDTFは信頼する

カスタムGDTFを作成しても、実機との互換性が保証されない。MA3標準ライブラリのGDTFは、メーカーが検証したもの。

2. VCWとRGBの関係

MAC OneのVCW（Virtual Color Wheel）は：

0: 白
50-250: 様々な色（実機のカラーホイール依存）

RGBはVCWの色を補正するためのもの。RGB単独で色を作るわけではない。

3. シミュレーターの限界

MA3シミュレーターは「おおよその表示」。実機での最終確認が必要。

最終構成

要素	設定

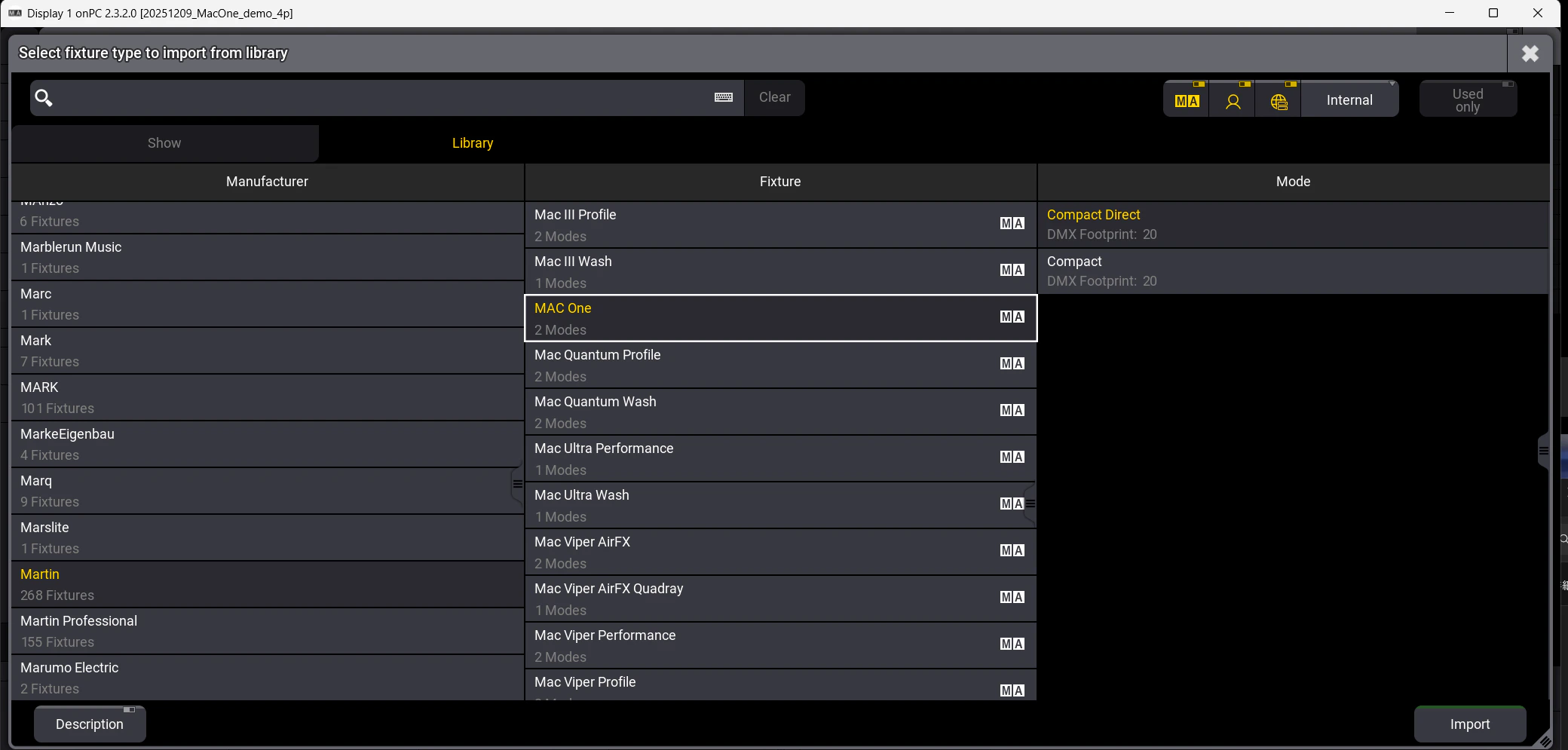

GDTF	MA3標準「Martin MAC One」
Mode	Compact (20ch)
VCW (CH4)	フェーダー制御 (0-250)
RGB (CH6-11)	255固定（白ベース）

まとめ

2時間の試行錯誤の結果、「標準を使え」 という結論に至りました。

カスタマイズは楽しいですが、照明機器のような複雑なシステムでは、メーカーが提供するGDTFを信頼するのが最も確実です。

次回は実機での検証を行う予定です。

参考

Build: '25 12/14 11:30

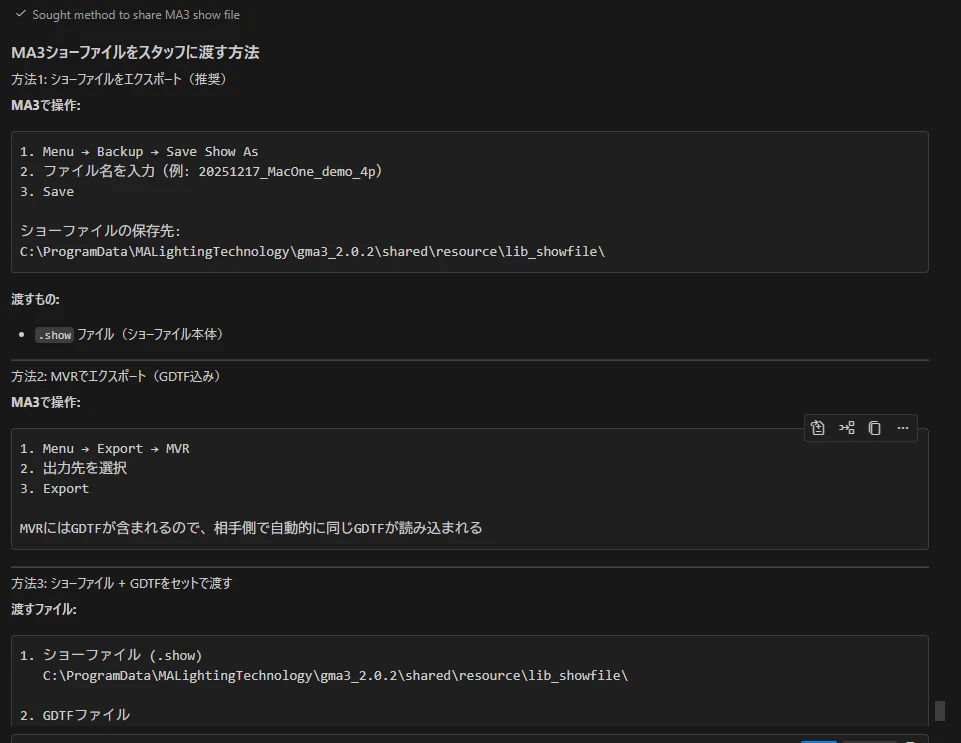

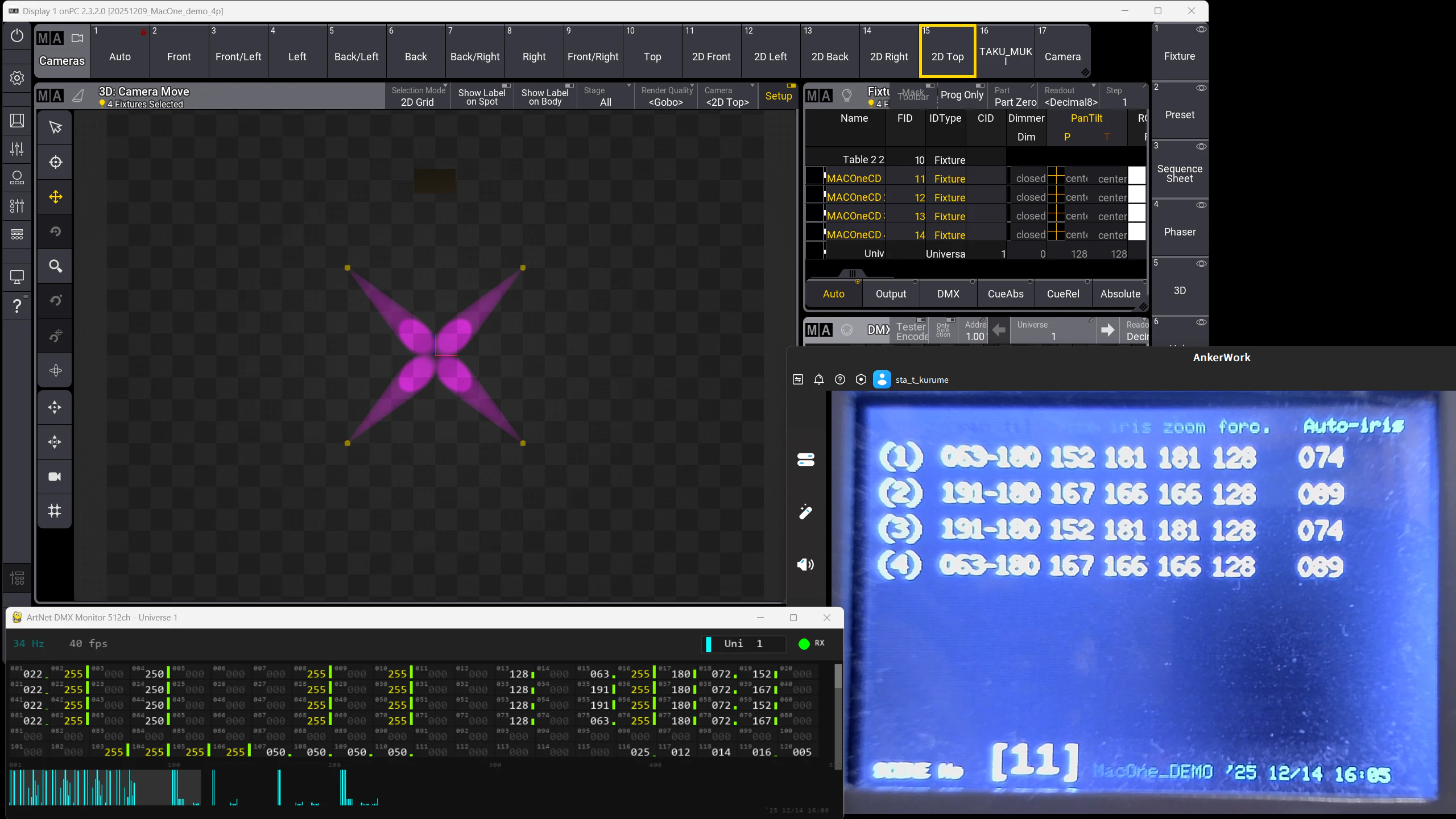

追記: 12/14 午後の試行錯誤

問題の再発

午後のセッションで再度カラー制御に挑戦。以下の問題が発生：

フェーダ0%でシアン、100%で白 — 方向が逆
何度修正しても元に戻る（6回目の報告）

試行錯誤の記録

1. VCW方向の修正

// MA3のVCW解釈が逆だった
// VCW=0 → 色（シアン）
// VCW=250 → 白
int vcw = 250 - (cold * 5);  // 反転して対応

結果: フェーダ方向は正常に（0%=白、100%=色）

2. RGB直接制御の試み（VCW=250固定）

// 6色プリセット
if (cold <= 8) { r=255; g=255; b=255; }      // 白
else if (cold <= 16) { r=255; g=0; b=0; }    // 赤
else if (cold <= 25) { r=0; g=255; b=0; }    // 緑
...
case 4: USendData(250);  // VCW=250固定
case 6: USendData(r);    // Red
case 8: USendData(g);    // Green
case 10: USendData(b);   // Blue

結果: Art-Netでは正しいRGB値を送信しているが、MA3では色が変わらない

3. VCW=255での試行

VCW=250を255に変更してみた。

結果: 緑(RGB=0/255/0)を送信してもマゼンタが表示される

4. GDTFの差し替え

Martin公式のGDTFを再インポート。

結果: 変わらず

最終的な結論

MA3シミュレーターはVCWを優先してRGBを無視している可能性が高い。

送信値	期待する色	MA3表示
VCW=250, RGB=255/0/0	赤	シアン系
VCW=250, RGB=0/255/0	緑	マゼンタ系
VCW=0, RGB=255/255/255	白	シアン

RGB直接制御はMA3シミュレーターでは機能しないという結論。

暫定対応

VCW=250固定、RGBで色変化する方式を採用：

// 0-40%: 色温度変化（白→電球色）
if (cold <= 20) {
    vcw = 250;
    r = 255;
    g = 255 - (cold * 115 / 20);  // 255→140
    b = 255 - (cold * 205 / 20);  // 255→50
}
// 41-100%: 6色プリセット
else if (cold <= 25) { r=255; g=0; b=0; }    // 赤
else if (cold <= 30) { r=255; g=255; b=0; }  // 黄
else if (cold <= 35) { r=0; g=255; b=0; }    // 緑
else if (cold <= 40) { r=0; g=0; b=255; }    // 青
else if (cold <= 45) { r=255; g=0; b=255; }  // マゼンタ
else { r=0; g=255; b=255; }                   // シアン

Git: 8ec914a - ハイブリッドカラー方式

今後の課題

実機での検証 — MA3シミュレーターではなく、実際のMAC Oneで確認
MA3のバージョン確認 — 2.3.2.0のバグの可能性
他のシミュレーター — Capture等での確認

【2025/12/17 追記】GDTF Share から公式版をダウンロードして解決

問題の再発

12/17に再度テストしたところ、実機では色が変化するのにMA3ビジュアライザでは白のままという問題が発生。

DMX Sheet: CH10 (Blue) が 0-255 で変化 ✅
ビジュアライザ: 色が変わらない ❌

解決策: GDTF Share から公式版をダウンロード

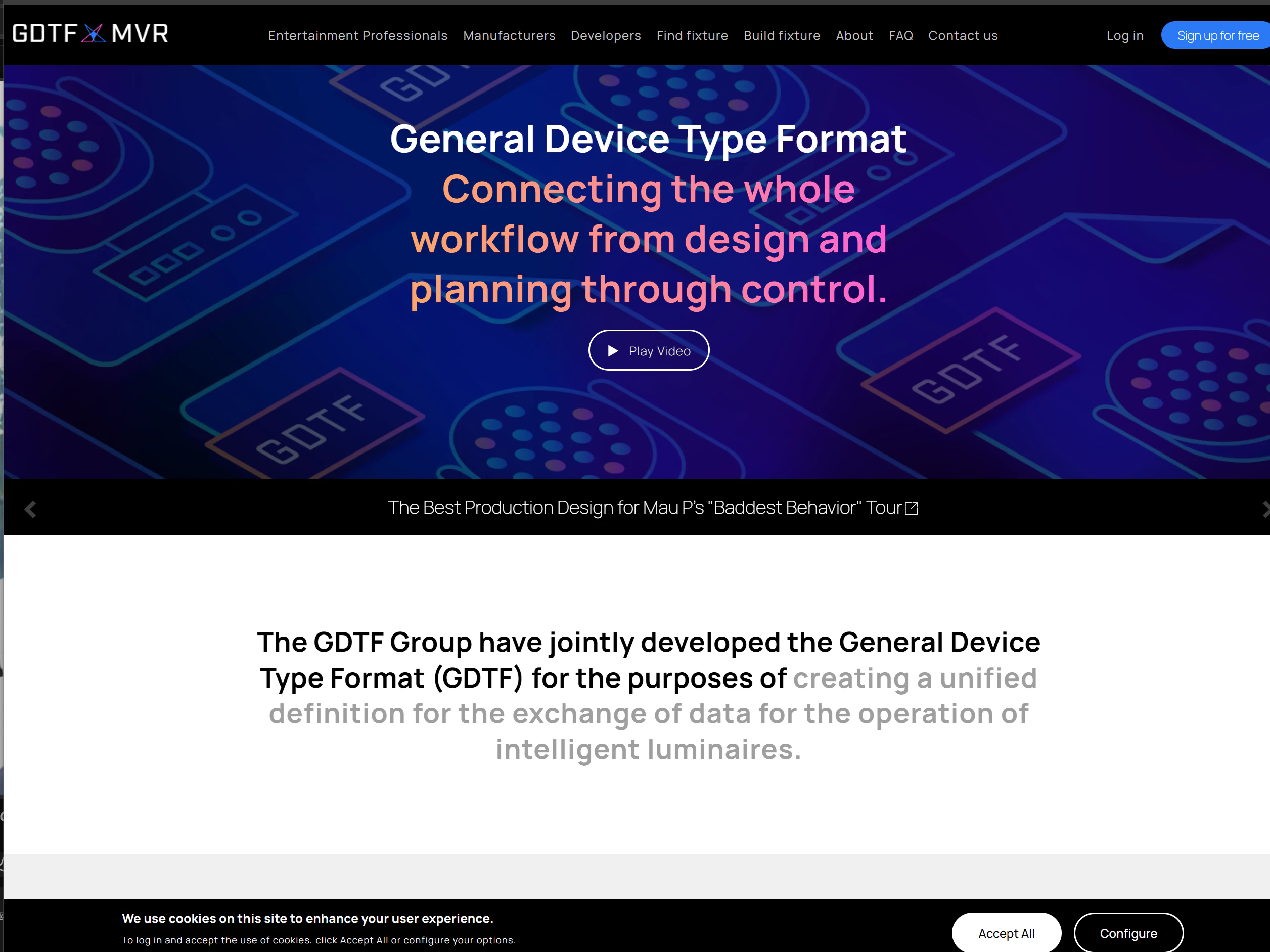

Step 1: GDTF Shareにアクセス

ブラウザで https://gdtf-share.com/ を開く
右上の「Sign up for free」から無料アカウントを作成
- Reason: 「Download Fixtures」を選択
- CAPTCHA（計算問題）に回答
メール認証後、ログイン

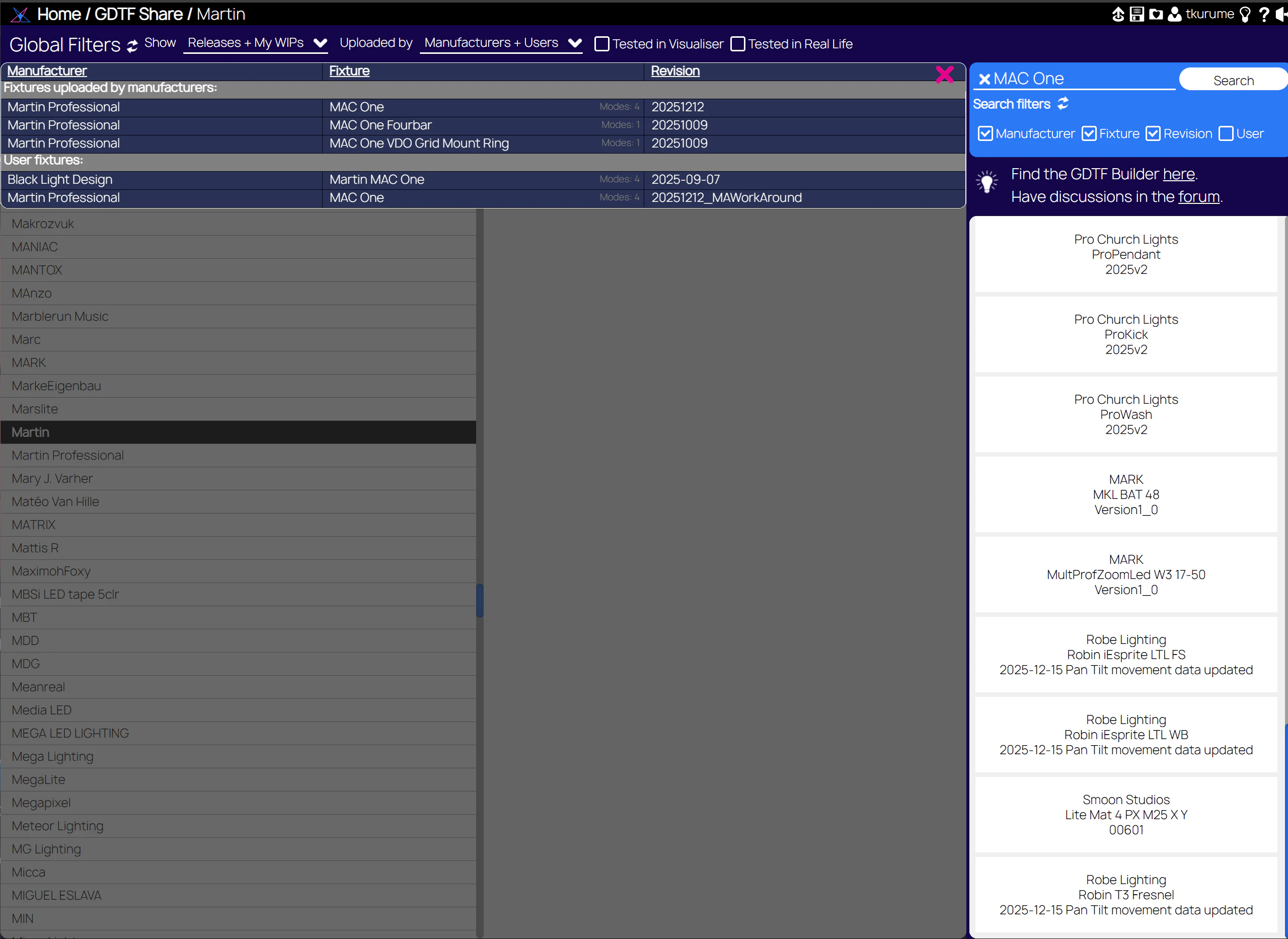

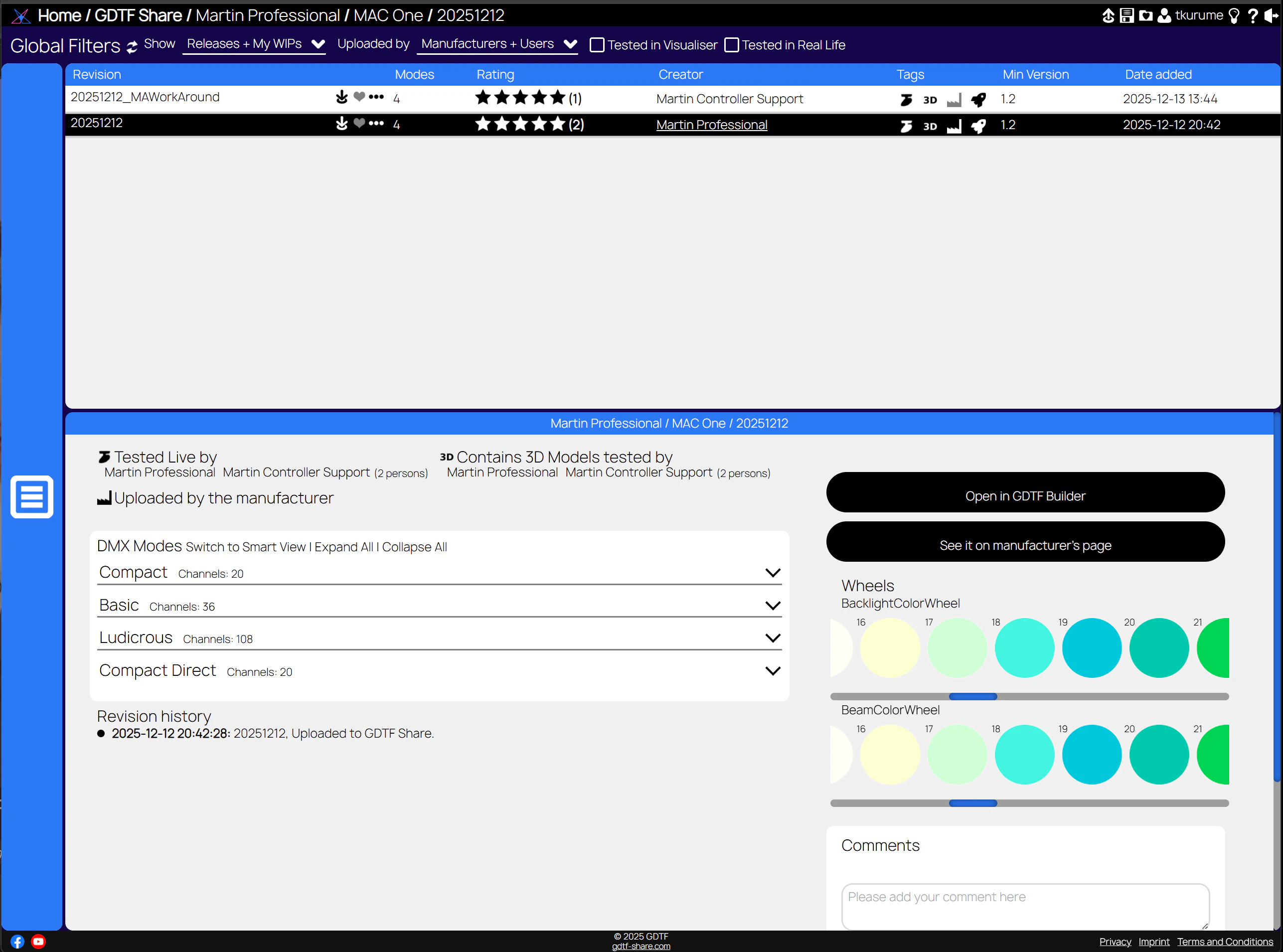

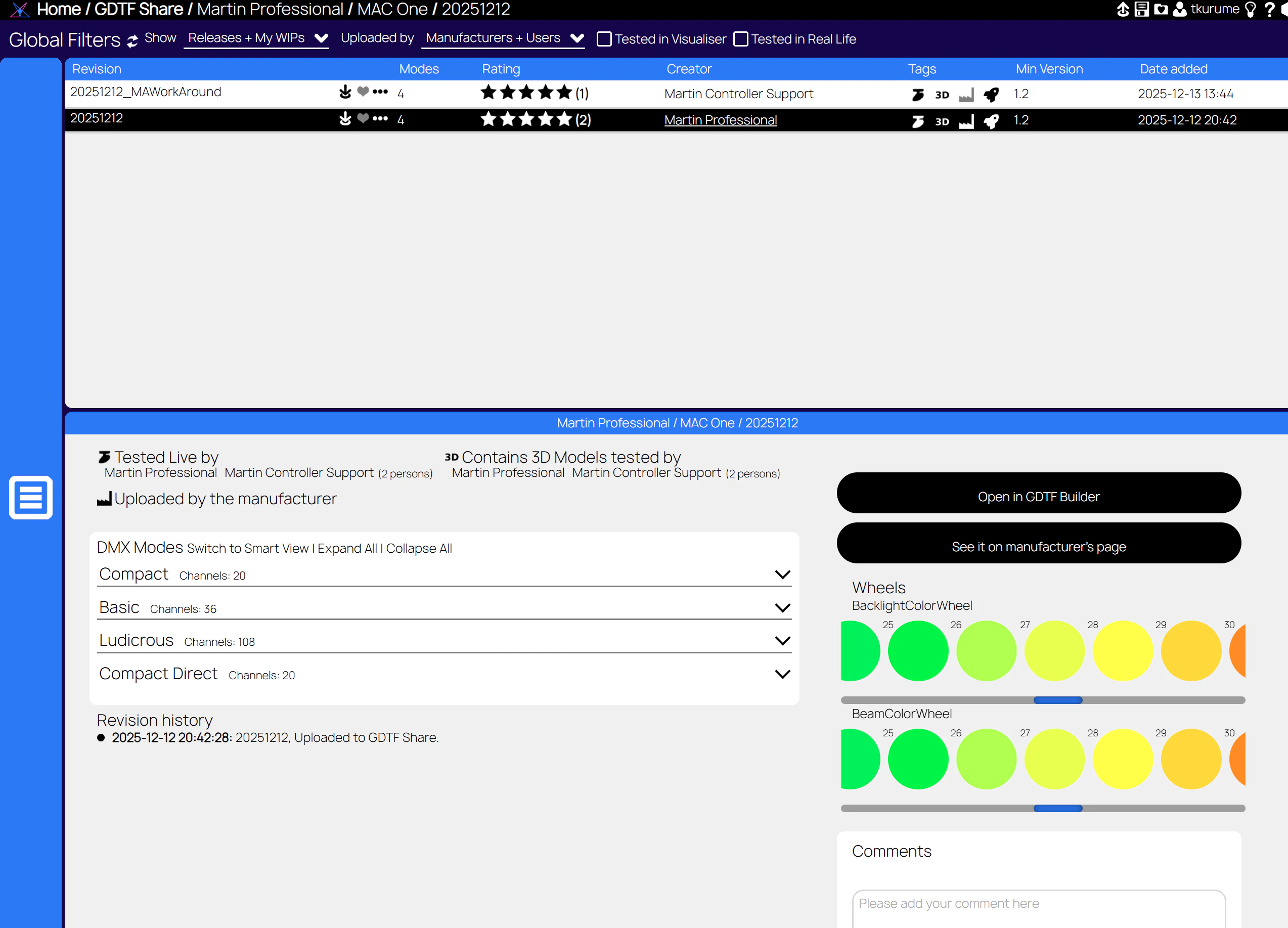

Step 2: MAC One GDTFをダウンロード

上部メニューの「Find fixture」をクリック
検索ボックスに「MAC One」と入力
左側の Manufacturer から「Martin」を選択
検索結果から以下を選択：
- Martin Professional → MAC One → Revision: 20251212
「Compact」（Channels: 20）をクリックして展開
ダウンロードボタンをクリック
ファイル名: Martin_Professional@MAC_One@20251212.gdtf

Step 3: MA3のライブラリフォルダにコピー

Windows の場合:

# GDTFファイルをMA3ライブラリにコピー
Copy-Item "ダウンロードしたファイルのパス\Martin_Professional@MAC_One@20251212.gdtf" `
    -Destination "C:\ProgramData\MALightingTechnology\gma3_2.0.2\gma3_library\fixturetypes\" `
    -Force

フォルダパス（バージョンによって異なる）:

MA3 v2.0.2: C:\ProgramData\MALightingTechnology\gma3_2.0.2\gma3_library\fixturetypes\
MA3 v2.3.2: C:\ProgramData\MALightingTechnology\gma3_2.3.2\gma3_library\fixturetypes\

Step 4: MA3を再起動

GDTFファイルをコピー後、MA3を完全に再起動してライブラリを再読み込み。

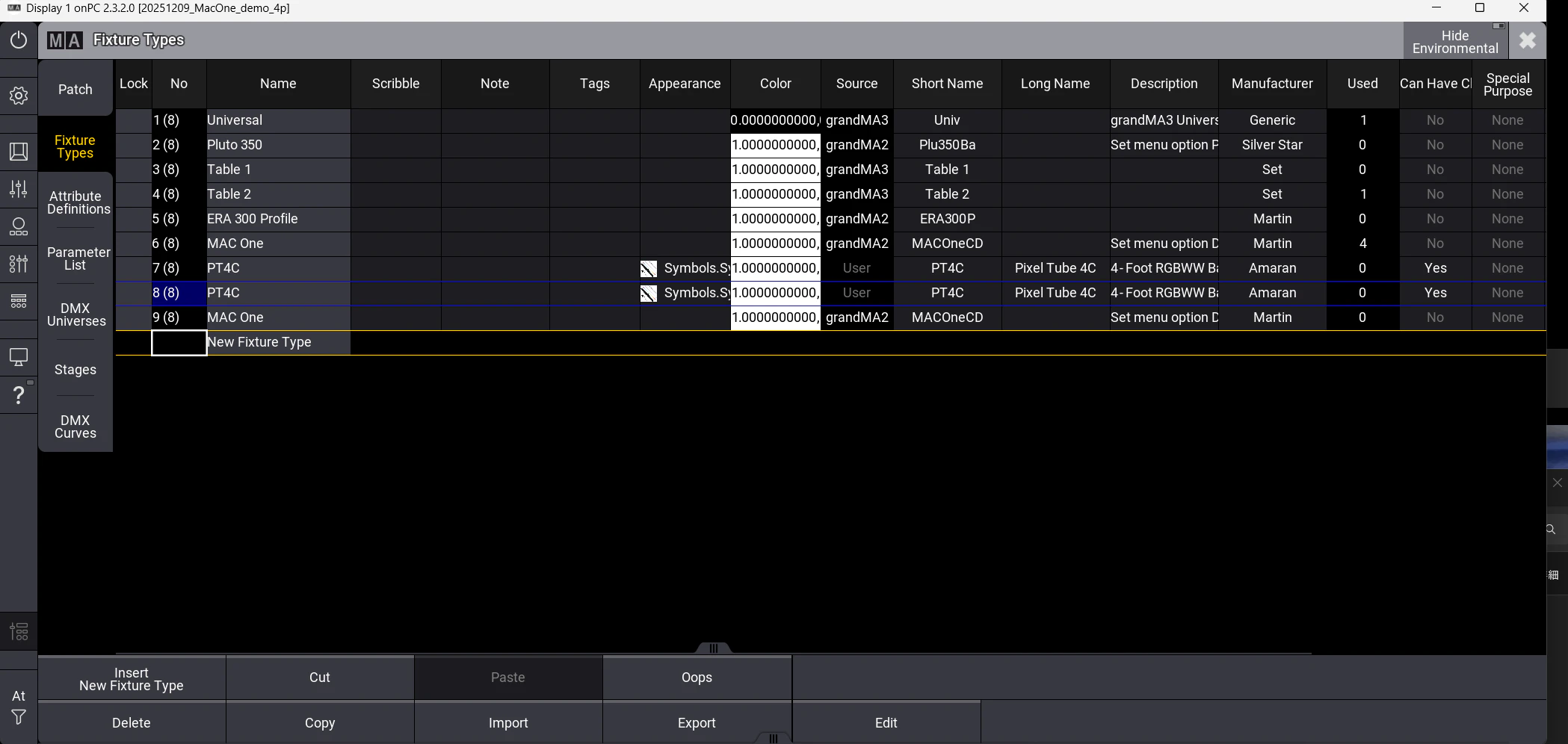

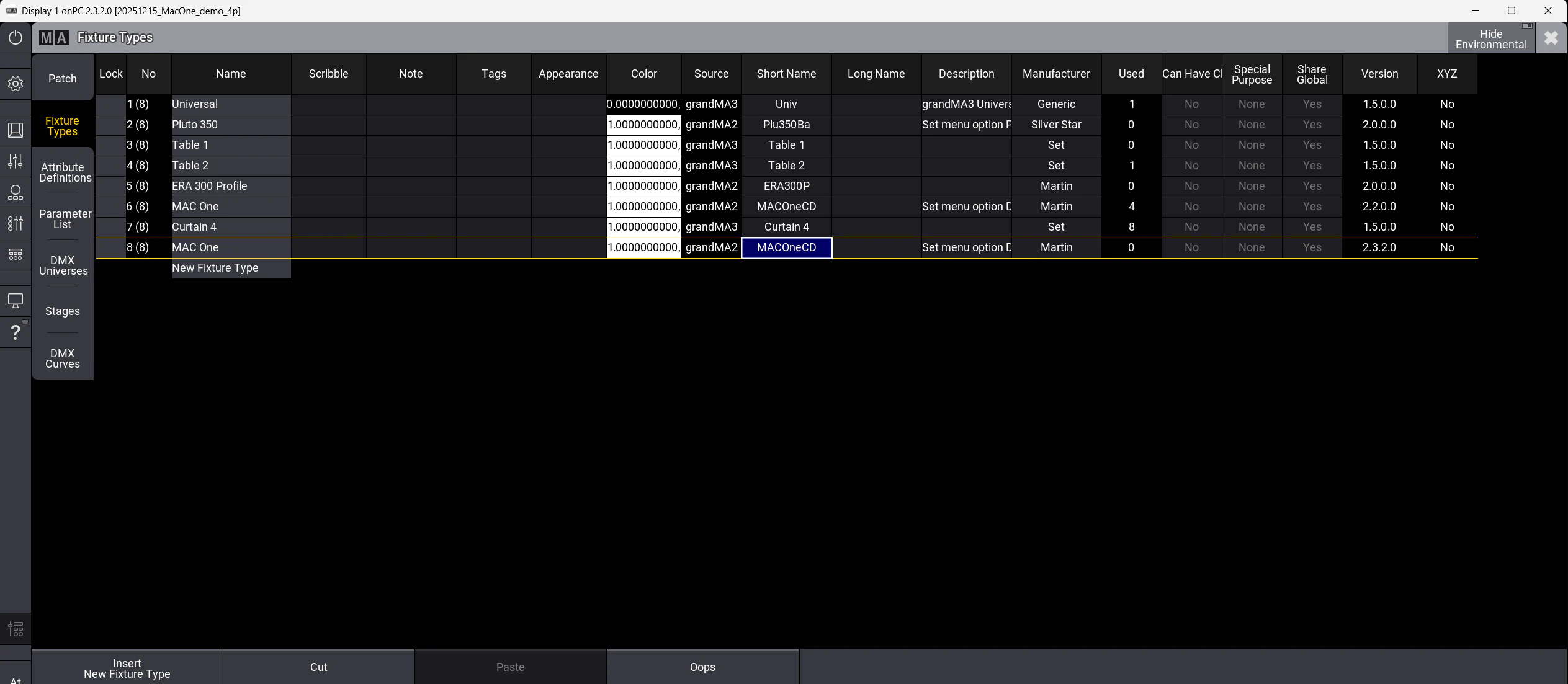

Step 5: Fixture Typeを変更

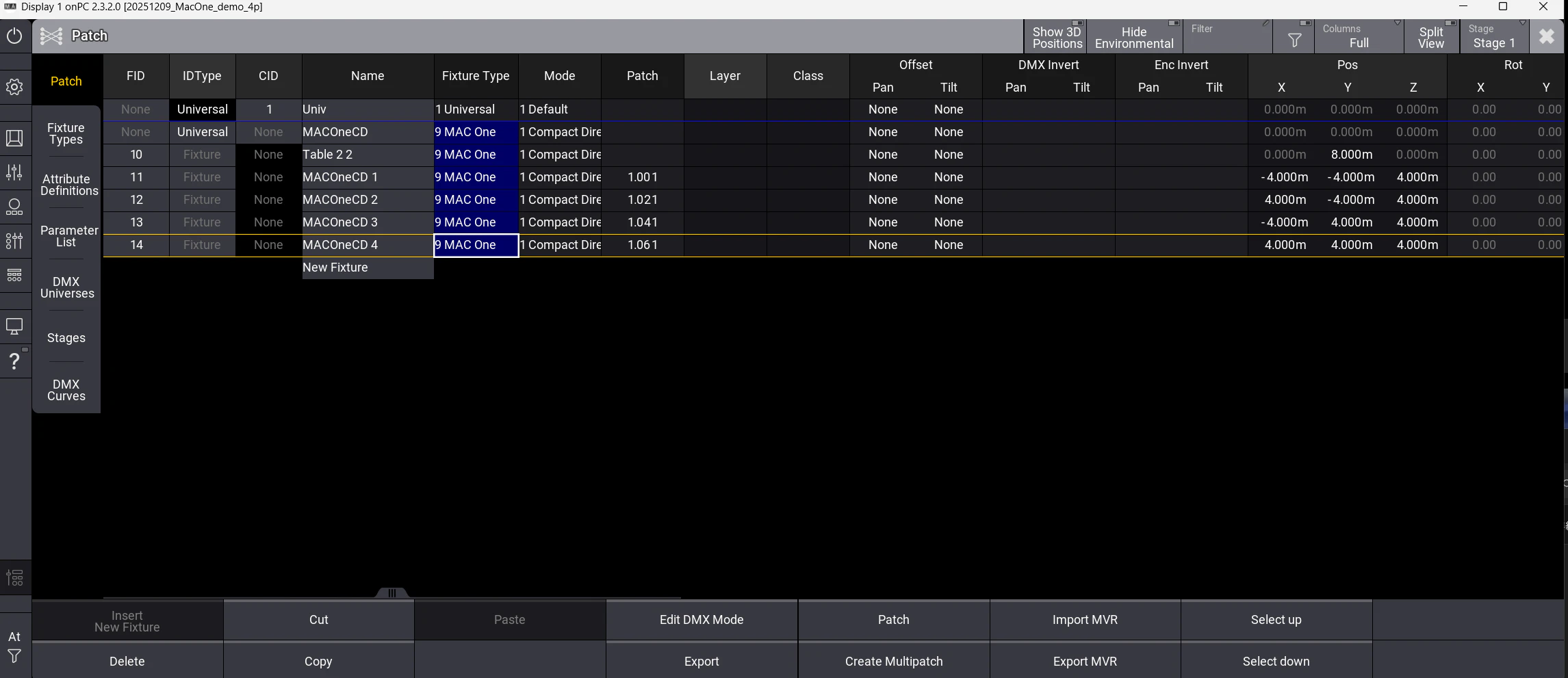

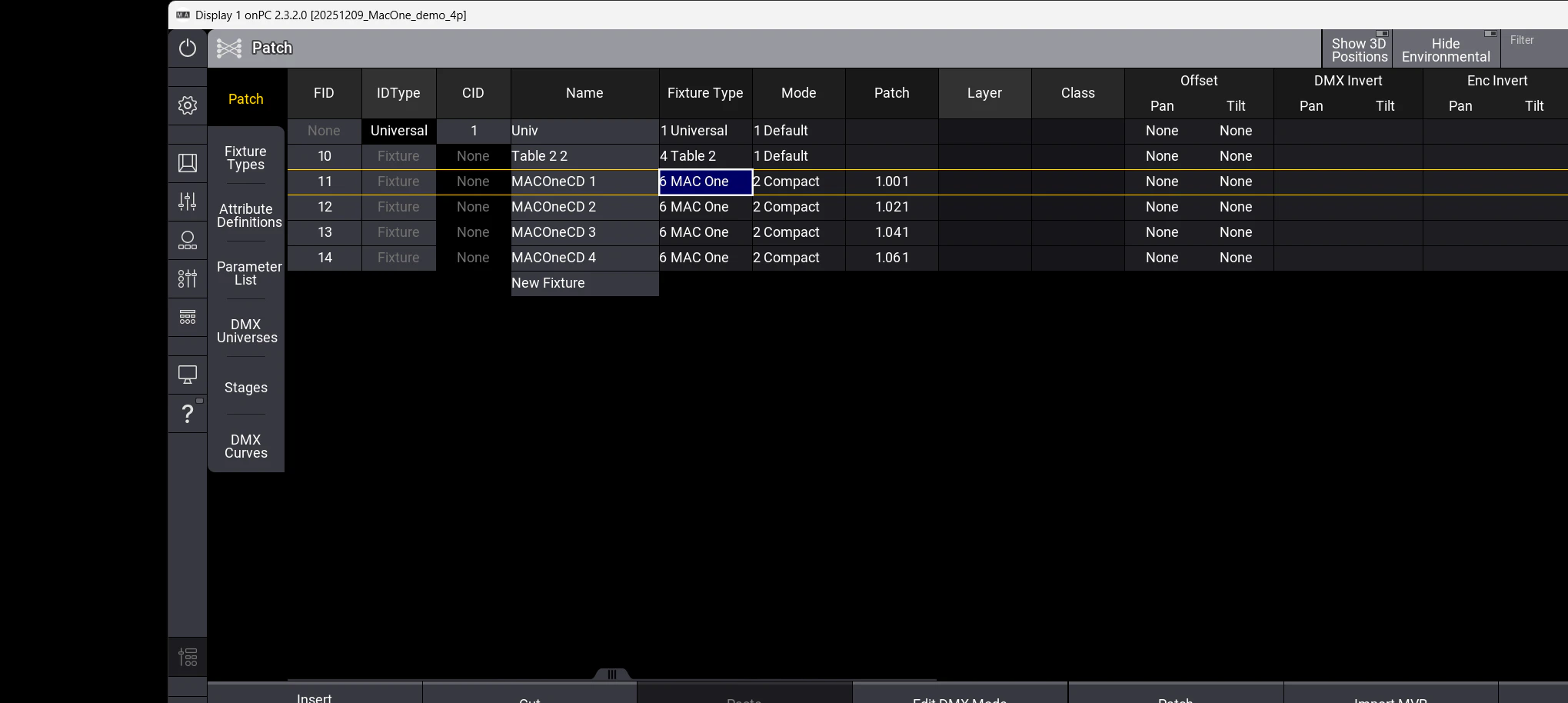

Setup → Patch を開く

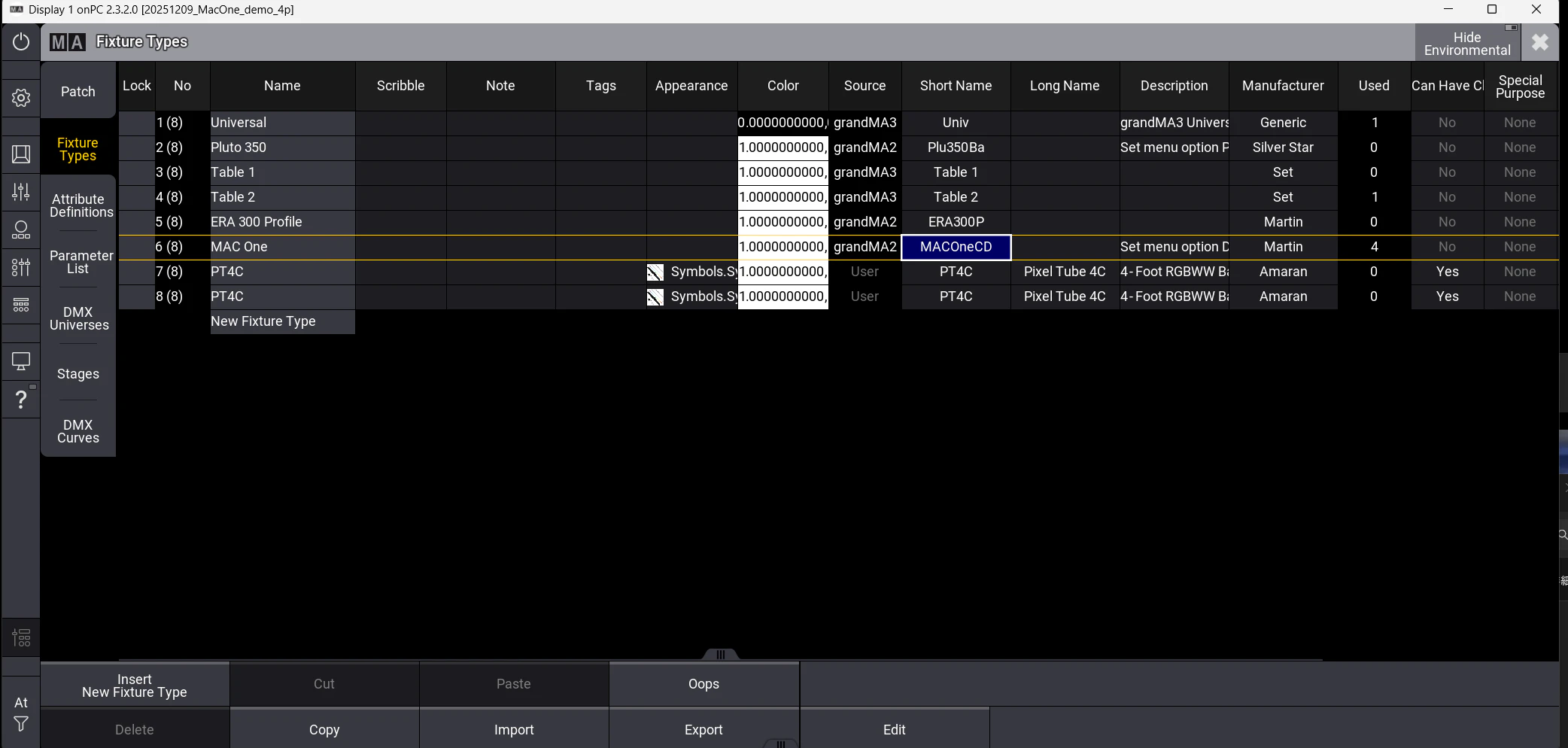

左メニューの「Fixture Types」をクリック
MAC One が2つ表示されることを確認：
- 旧: MAC One (Version 2.2.0.0) - 現在使用中
- 新: MAC One (Version 2.3.2.0) - 今回インポート

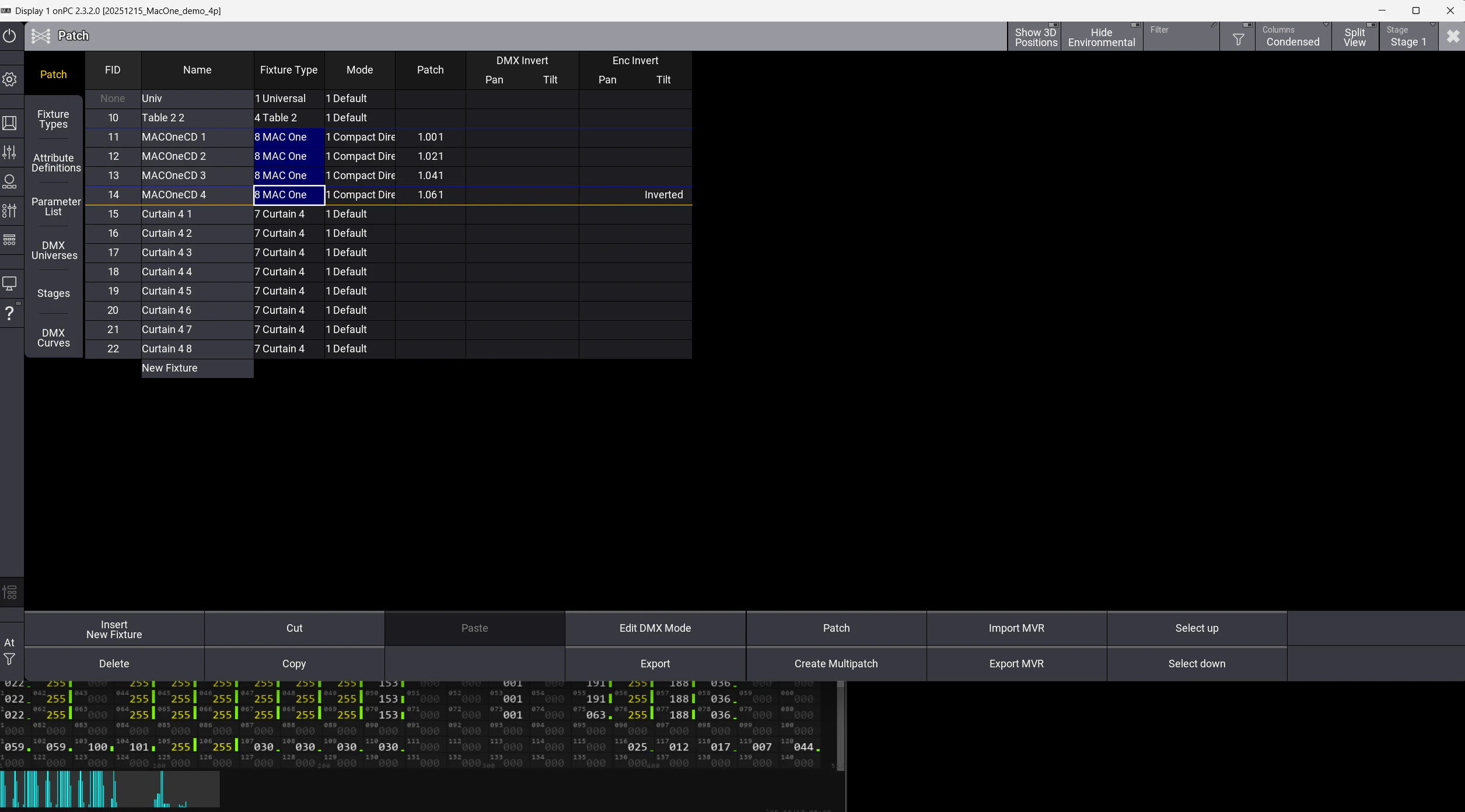

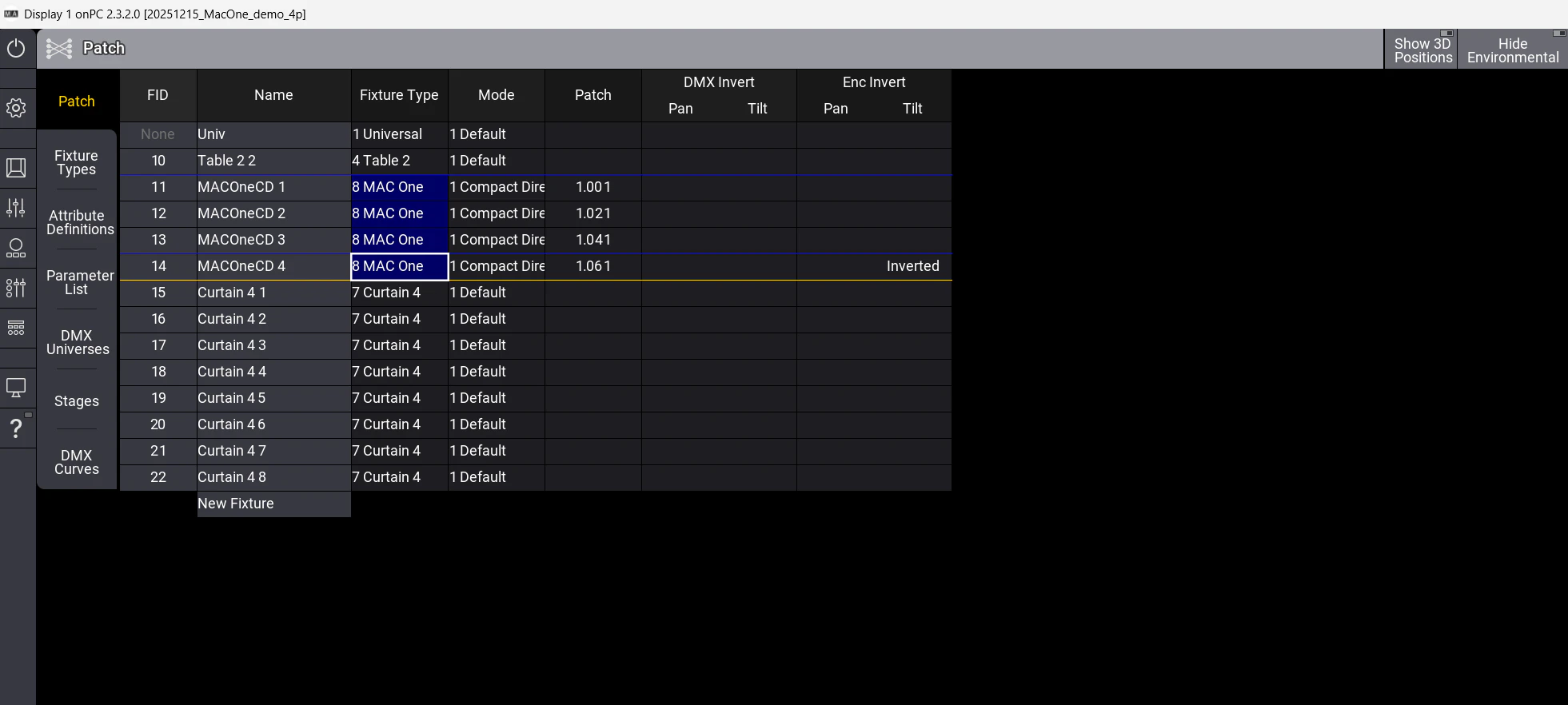

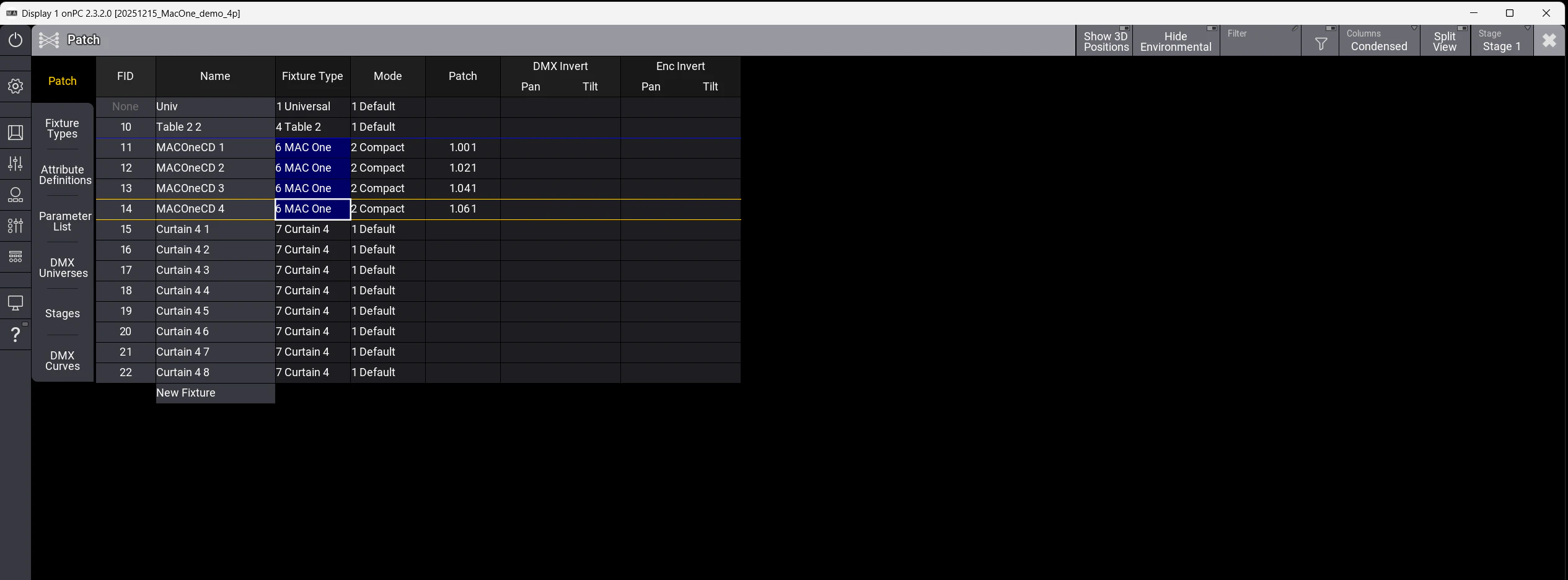

「Patch」に戻る
変更したいフィクスチャー（FID 11-14など）をShift+クリックで全選択

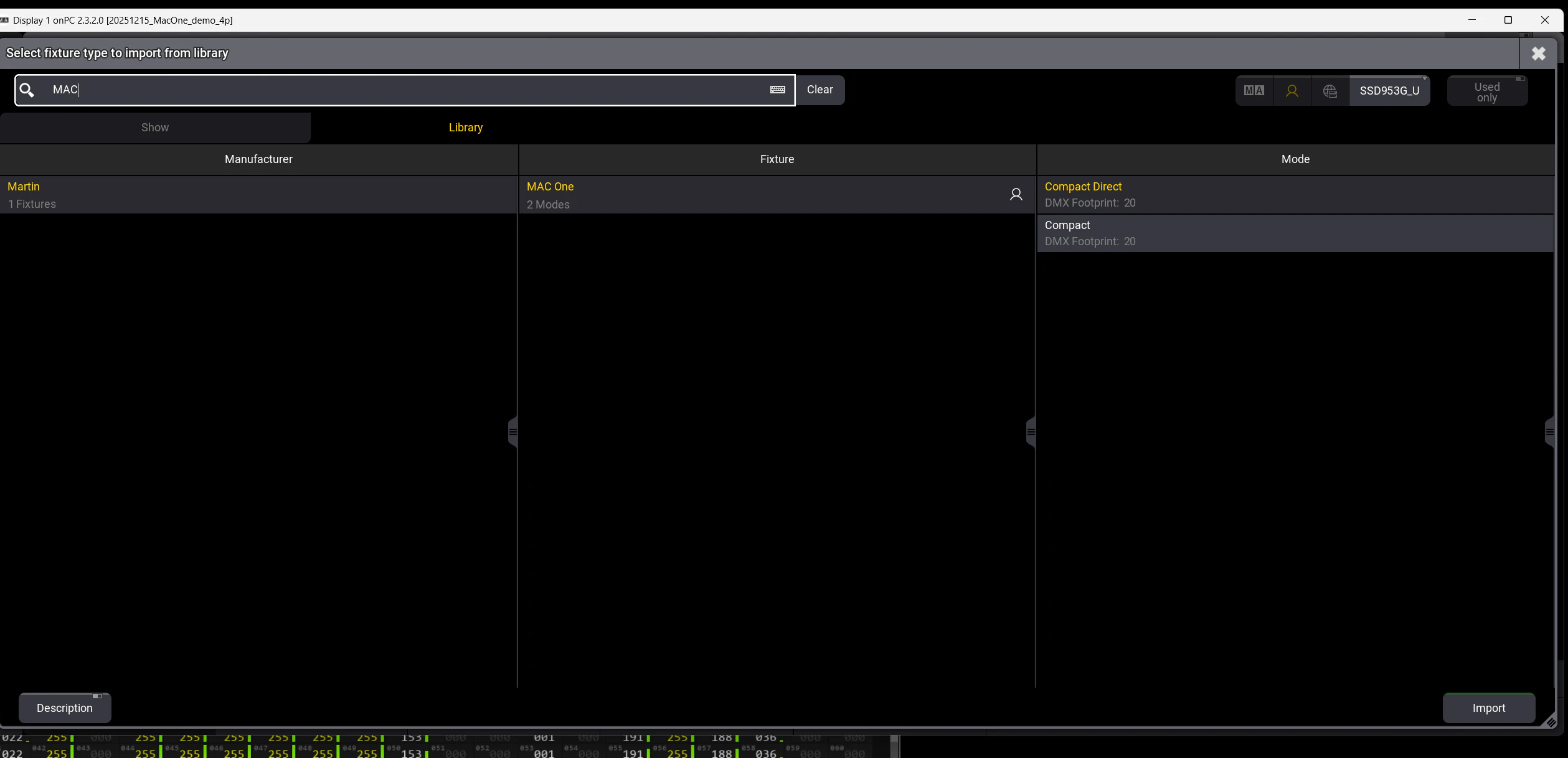

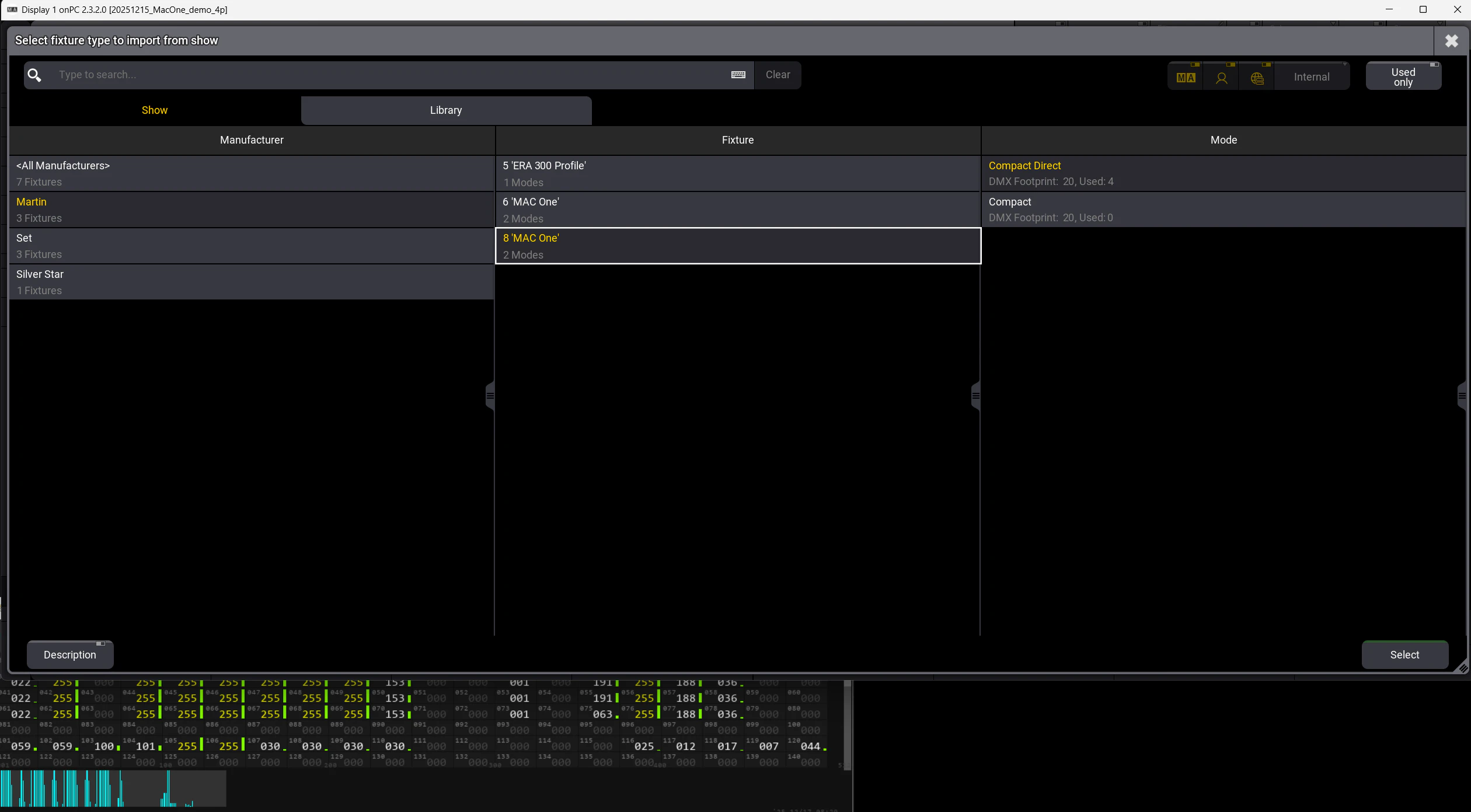

右クリック → 「Change Fixture Type」
新しい MAC One を選択

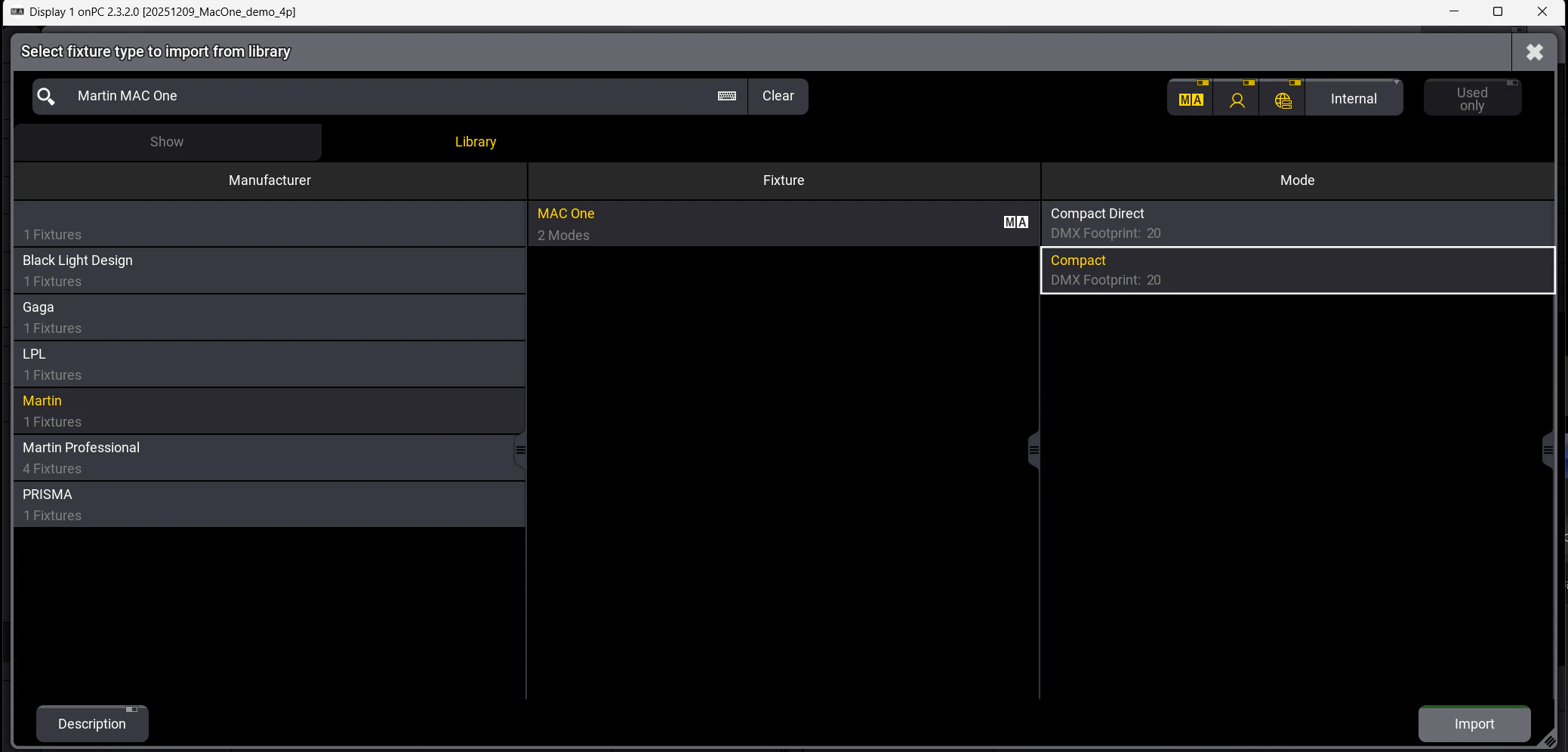

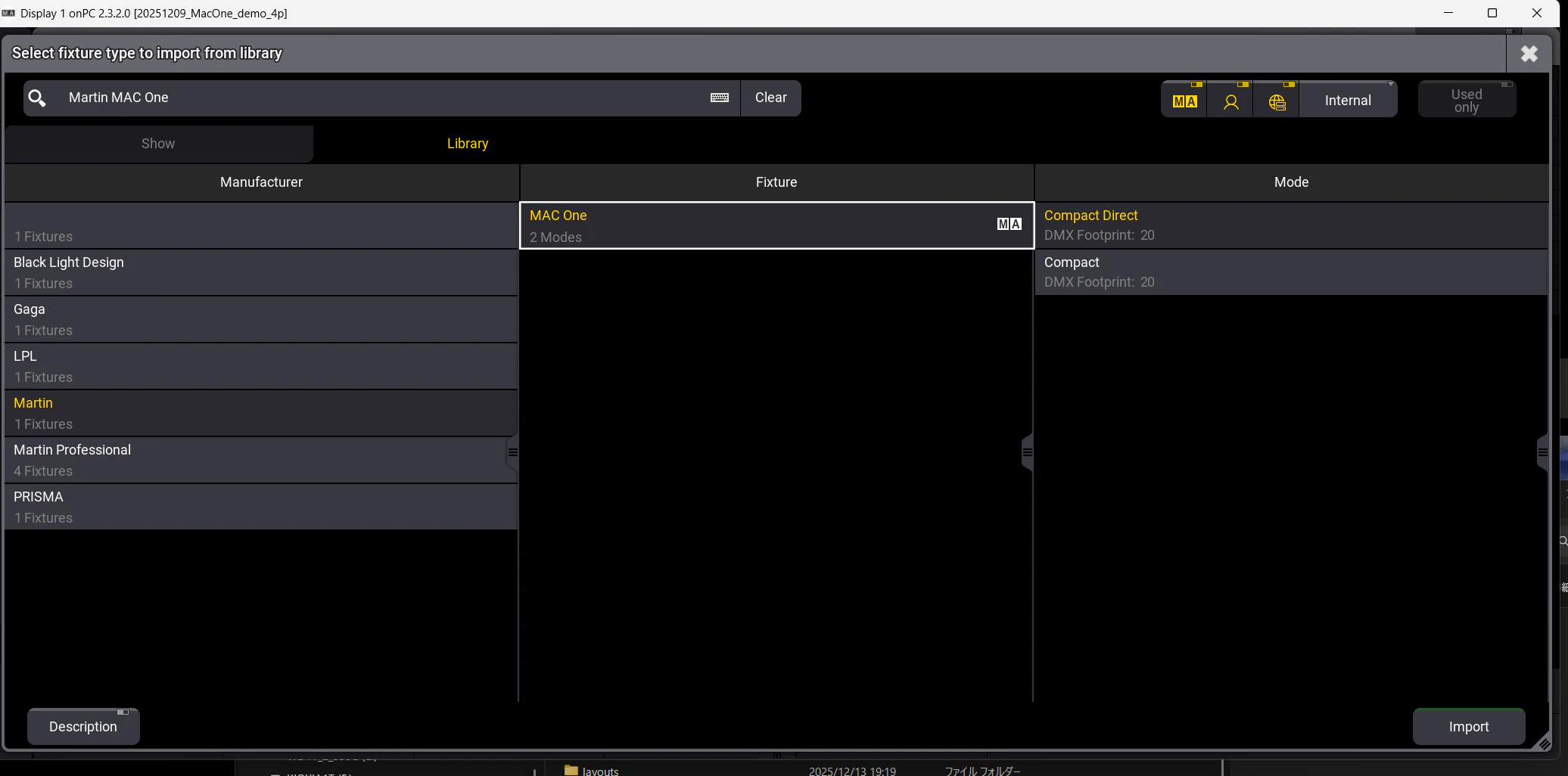

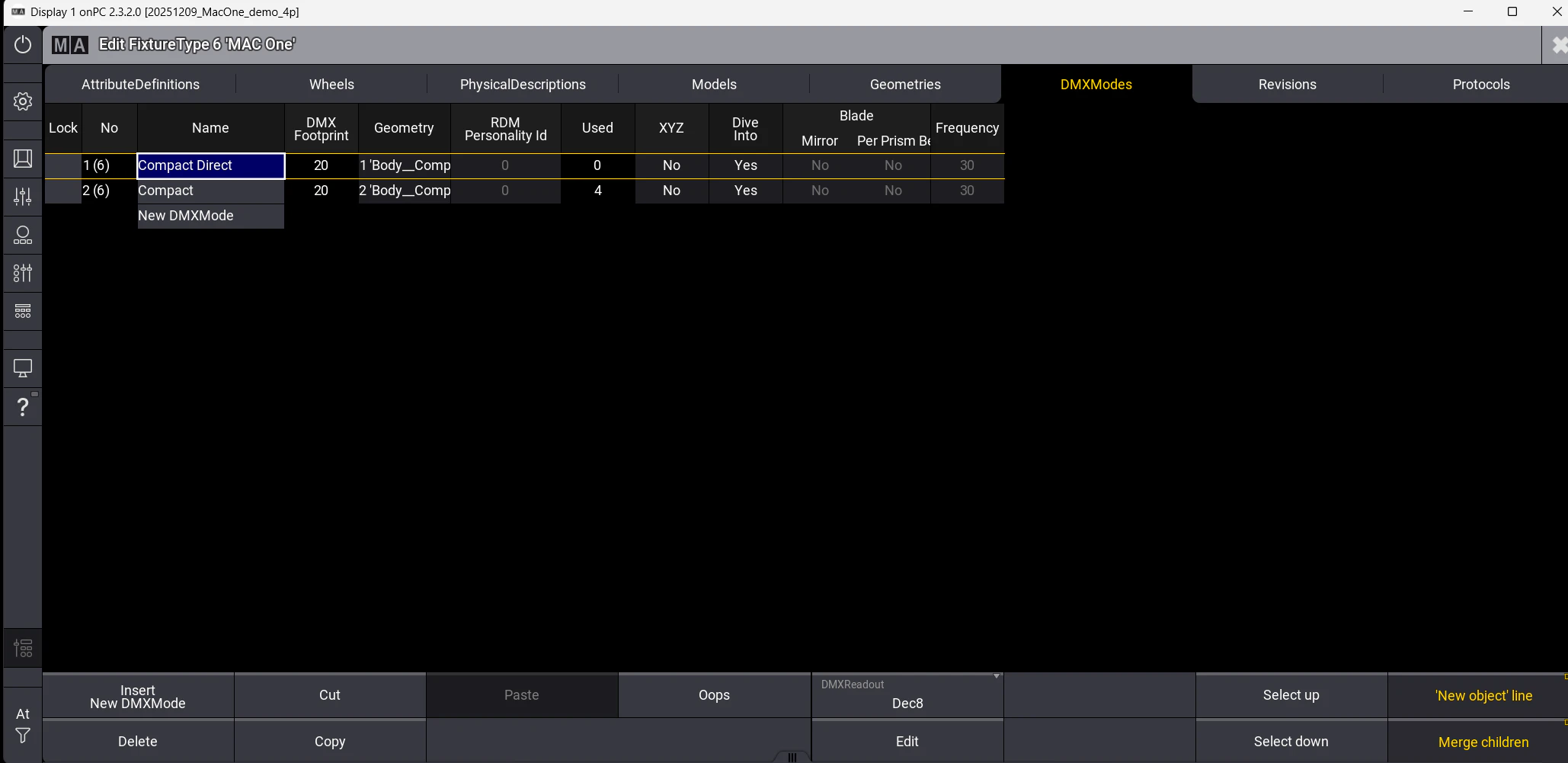

Mode: 「Compact」または「Compact Direct」を選択（20ch）
「Apply」をクリック

Step 6: 動作確認

Patch画面を閉じる

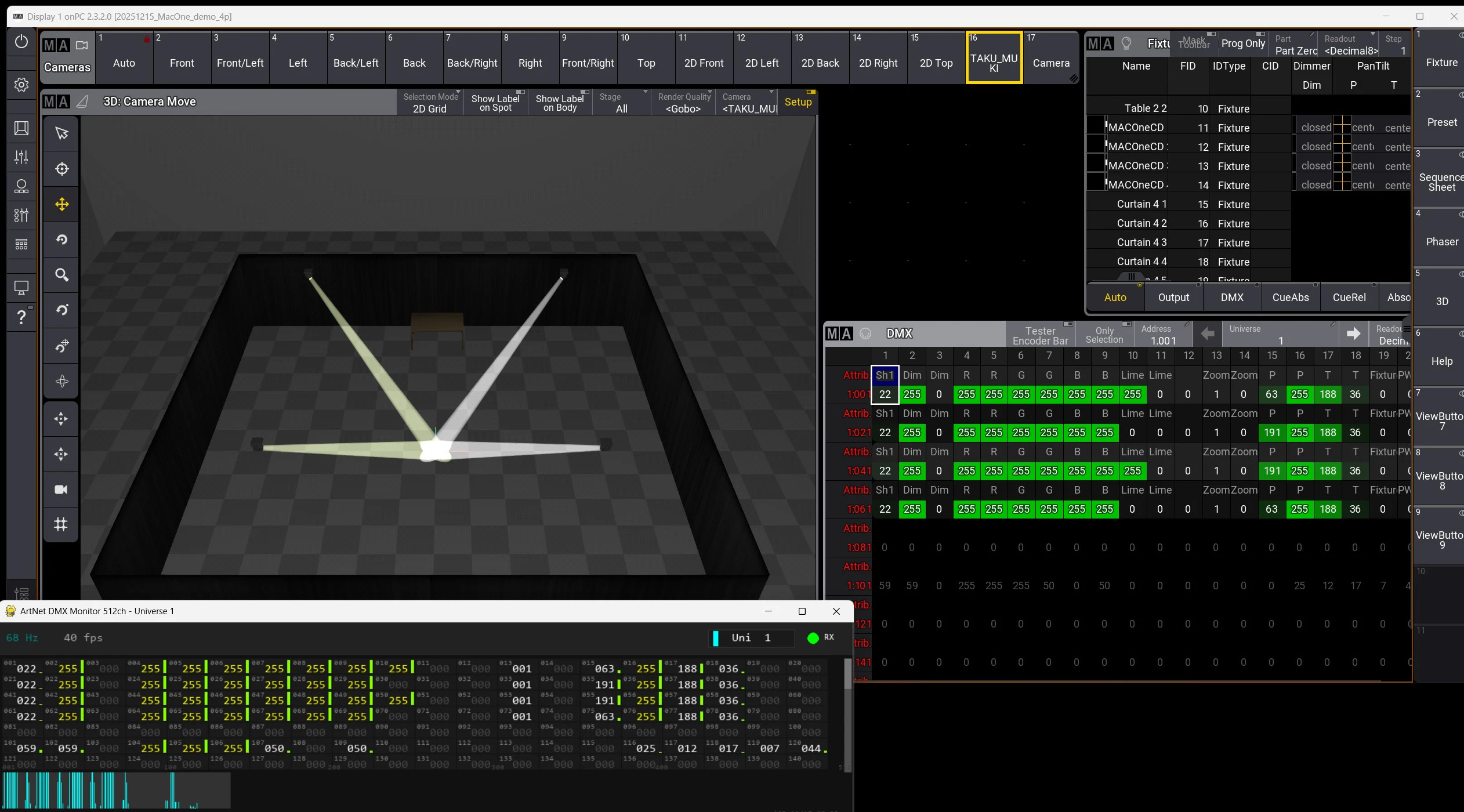

3Dビジュアライザを表示
Art-Net入力でCH10 (Blue) を変化させる
ビジュアライザで色が変化することを確認

ポイント

項目	MVRインポート版	GDTF Share公式版
VCW属性	NoFeature	✅ 正しく定義
RGB属性	NoFeature	✅ 正しく定義
CTC属性	NoFeature	✅ 正しく定義
カラー表示	❌ 白固定	✅ 変化する
Revision	不明	20251212
Source	grandMA3内部	Martin Professional公式
