FortiGateとStrongSwanでSite-Site IPsec VPNを張る

一部書きかけなので、気が向いたら追記しますが、とりあえず繋がるところまでは記載しました。

前提条件

• 環境

  • FortiGate 90D(v5.6.7 build1653)
  • Debian GNU/Linux 9
    • strongSwan U5.5.1/K4.9.0-8-amd64

• ネットワーク用件

  • FortiGate/Debian共にグローバルIPv4アドレスが付いていること
  • Debian側はWAN(Public)/LAN(Private)のイメージで2つのネットワークに所属していること

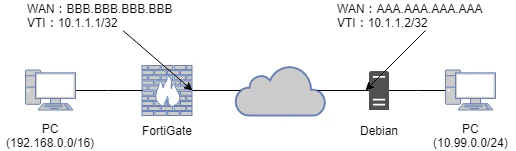

• ネットワーク構成


FortiGateの設定

VPNトンネルの作成

1. 「VPN」→「IPsecウィザード」を選択し、ウィザードに従って設定していきます。
2. 「名前」にはわかりやすい名前を設定し、「テンプレートタイプ」は「カスタム」を選択し、「次へ」をクリックします。

3. 「リモートゲートウェイ」は「固定IPアドレス」を、「IPアドレス」にはDebian側のWANアドレスを入力します。
   「インターフェイス」は通常「wan1」だと思われますが、環境によって合わせてください。

4. 「方式」は「事前共有鍵」を、「事前共有鍵」にはDebian側のipsec.secretsで設定した、キーを入力します。

5. フェーズ1の設定を次のようにします。

6. フェーズ2の設定を次のようにします。


ここまででVPNトンネルの作成は完了です。

インターフェイスの設定

1. 「ネットワーク」→「インターフェイス」を選択します。
2. 先ほど指定したインターフェイスの下に、指定した名前でトンネルインターフェイスが作成されているため、ダブルクリックします。

   3．「IP」に「10.1.1.1」と入力し、必要に応じてPINGが通るようにします。


ここまででインターフェイスの設定は完了です。

ルーティングの設定

1. 「ネットワーク」→「スタティックルート」を選択します。
2. 「新規作成」→「IPv4 Static Route」を選択します。

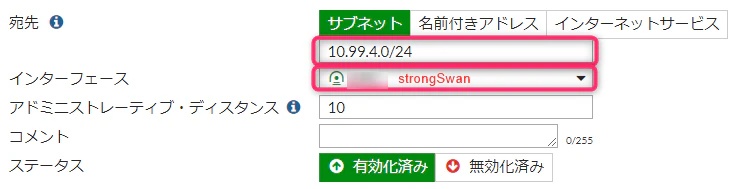

3. 「宛先」に「10.99.4.0/24」と入力し、「インターフェイス」はVPNトンネルで指定した名前を選択します。

   4．「OK」をクリックし、ルートを追加します。

ポリシーの設定

通常のファイヤーウォールポリシーを追加します。

Debianの設定

strongSwanのインストール

# apt install strongswan

/etc/ipsec.conf

conn %default
  authby=secret
  type=tunnel
  auto=route
  compress=no

conn FortiGate
  left=AAA.AAA.AAA.AAA
  leftsubnet=0.0.0.0/0
  right=BBB.BBB.BBB.BBB
  rightsubnet=0.0.0.0/0
  leftfirewall=no
  leftupdown=/etc/strongswan.d/updown.sh
  keyexchange=ikev1
  ike=aes256-sha256-ecp521
  esp=aes256-sha256-ecp521
  mark=42
  # mark=42の42が後で出てくる、vtiのKeyと一致する必要あり

/etc/ipsec.secrets

BBB.BBB.BBB.BBB AAA.AAA.AAA.AAA : PSK "SuperSecretPSK"

ここまでの設定だと、なぜかDebian側からFortiGate側へのパケットが、トンネルデバイスではなく、
eth0などから抜けてしまうため、次の設定が必要です。

/etc/strongswan.d/charon.conf

# 下記のパラメタのみ書き換え
install_routes = no

トンネルが張れた時に呼ばれるスクリプト

/etc/strongswan.d/updown.sh

!/bin/bash

PLUTO_MARK_OUT_ARR=(${PLUTO_MARK_OUT//// })
PLUTO_MARK_IN_ARR=(${PLUTO_MARK_IN//// })

echo ${PLUTO_VERB}
echo ${PLUTO_CONNECTION}

VTI_INTERFACE="vti"${PLUTO_MARK_IN_ARR}

case "${PLUTO_VERB}" in
    up-client)
        ip tunnel add ${VTI_INTERFACE} mode vti local ${PLUTO_ME} remote ${PLUTO_PEER} key 42
        ip link set ${VTI_INTERFACE} up
        ip link set ${VTI_INTERFACE} up mtu 1350
        ip addr add 10.1.1.2/32 dev ${VTI_INTERFACE}

        ip route add 10.1.1.1/32 dev ${VTI_INTERFACE}
        ip route add 192.168.0.0/16 dev ${VTI_INTERFACE}
        ;;

    down-client)
        $IP link del ${VTI_INTERFACE}
        ;;
esac

strongSwanを起動します。

# systemctl start strongswan

/etc/sysctl.conf

# 次の内容を追記
net.ipv4.ip_forward=1
net.ipv4.conf.all.accept_redirects = 0
net.ipv6.conf.all.accept_redirects = 0

sysctlの設定を反映

sysctl -p

状態の確認

# ipsec status
Routed Connections:
   FortiGate{1}:  ROUTED, TUNNEL, reqid 1
   FortiGate{1}:   0.0.0.0/0 === 0.0.0.0/0
Security Associations (1 up, 0 connecting):
   FortiGate[1]: ESTABLISHED 20 minutes ago, AAA.AAA.AAA.AAA[AAA.AAA.AAA.AAA]...BBB.BBB.BBB.BBB[BBB.BBB.BBB.BBB]
   FortiGate{2}:  INSTALLED, TUNNEL, reqid 1, ESP SPIs: c0bad4f9_i baf54487_o
   FortiGate{2}:   0.0.0.0/0 === 0.0.0.0/0

参考ページ

• 新しいstrongswanにVPN接続してもパケットが通らなかった : blog.akimasa.jp
