M5Stackリレーユニットでオンオフ制御してみた

最近開発中のプロジェクトで、クラウドの情報によって、リアル世界内の電源をオンオフする必要が出てきたので、M5Stackを使ったリレー制御を卓上扇風機で試してみました。

M5Stack専用のリレーユニットを使えば、半田付け不要、複雑な配線不要、簡単なビジュアルプログラムでリレー制御ができます。

##やったこと
M5StackのボタンAを押すと扇風機がまわり、ボタンBを押すと扇風機が止まります。

M5Stack専用のリレーユニットで試しに卓上扇風機のリレー制御をやってみた。半田付け不要、複雑な配線不要、簡単なビジュアルプログラムでリレー制御ができる。 #M5Stack #protoout pic.twitter.com/OdjWg1eEwL

— たつや (@tatsuya1970) February 21, 2021

##必要なもの

• M5Stack Gray

  ※このケースのように通信をしない場合は M5Stack Basicでもいいです。
• M5Stack ミニリレーユニット
• オンオフを制御するもの
  ※今回のケースは市販の卓上扇風機をちょっと分解しました。

##システム構成

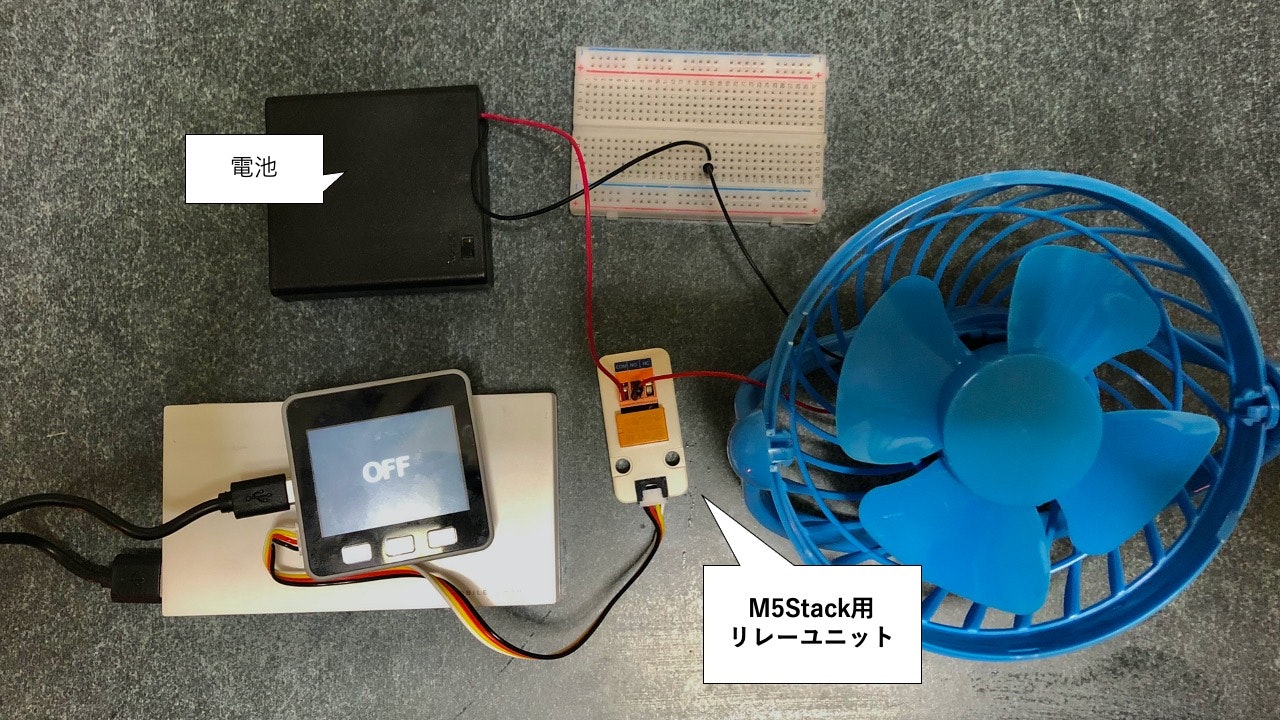

リレーユニットの COM と ON に線を繋げます。
配線は、ただそれだけ。

##UIFlow

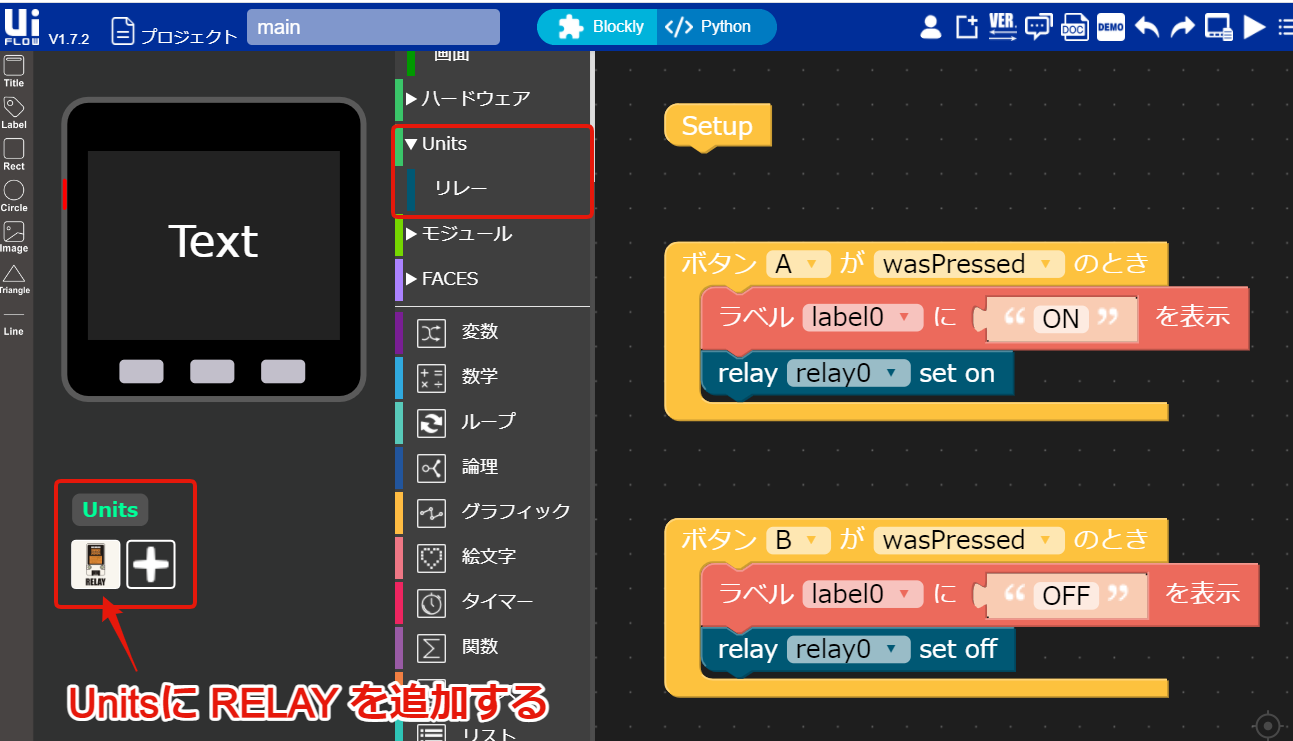

以下の画像のように、まずUnitsにRELAYを追加します。
あとは、画像のとおりです。

あと、理由は分からないのですが、

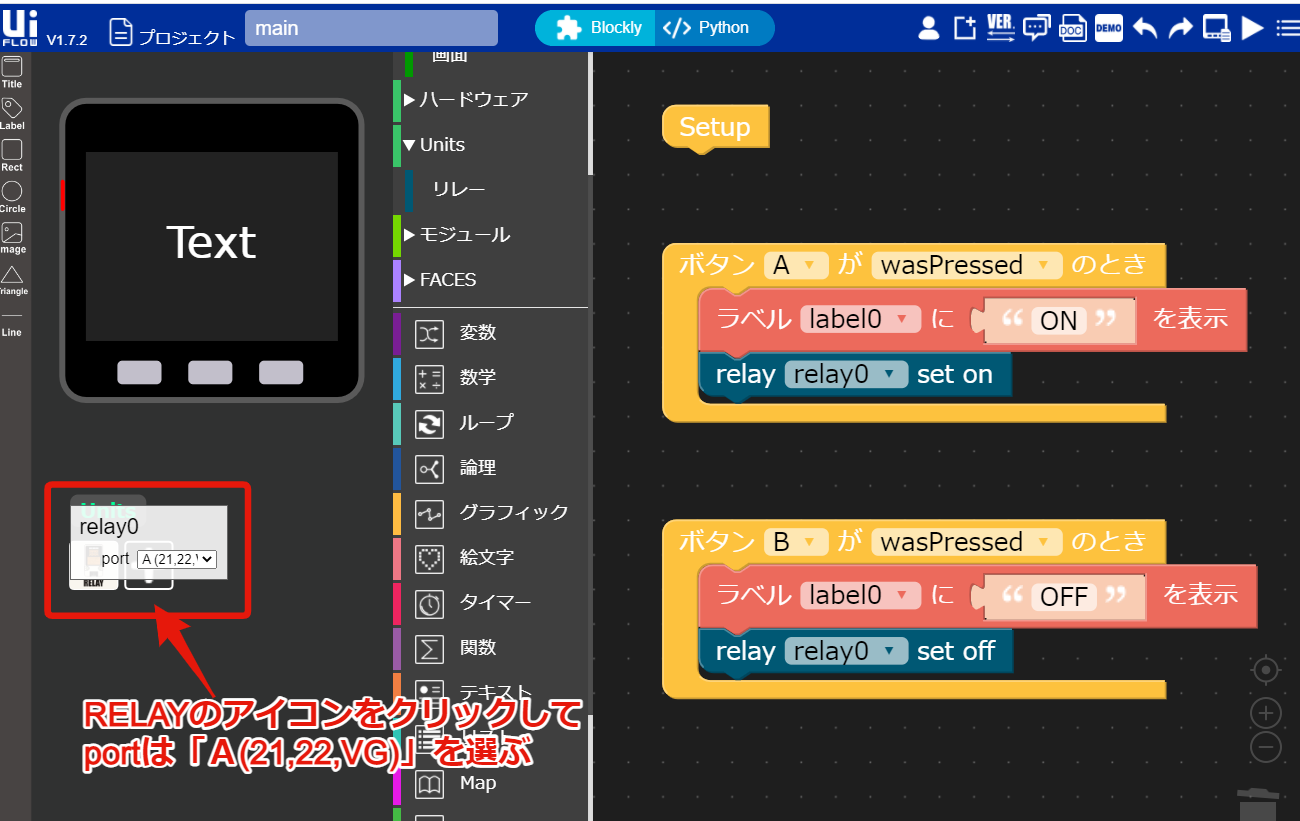

RELAYのportは、 私の場合、A(21,22,VG）を選んだら動きました。

##その他
リレーにどうやって線を繋げるのか途方にくれて、数日開発が進みませんでしたが、詳しい人に聞いたら一瞬で解決しました。

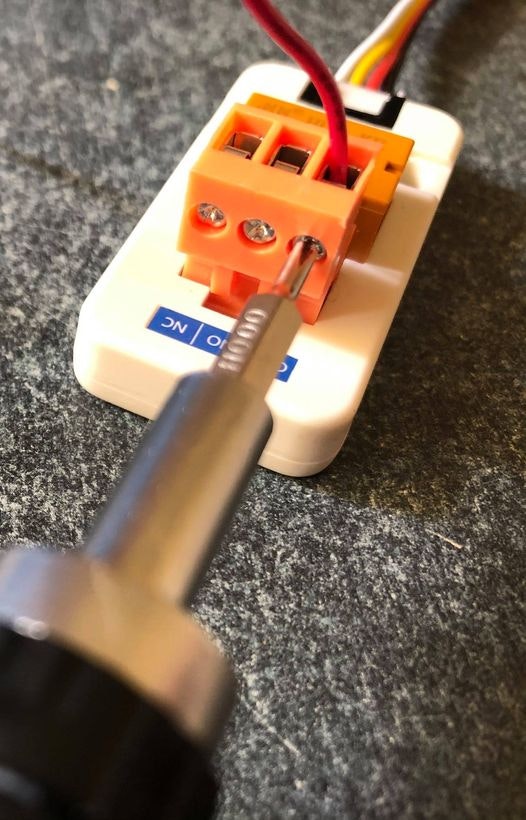

ネジを緩めるだけです。

独学で電子工作やってると、こんなしょうもないことで、よくつまづきます。
