NAPTとルーティング、NATテーブルについて

Last updated at 2022-08-02Posted at 2022-08-02

NATについて改めて学習しなおそうと思い、パケットトレーサーでNAPTを使った簡単な構成を作りました。

参考にしたのはこちらの方の記事になります。
参考というかほぼ真似させていただきました、、
Cisco Packet TracerでNAPTを設定しよう

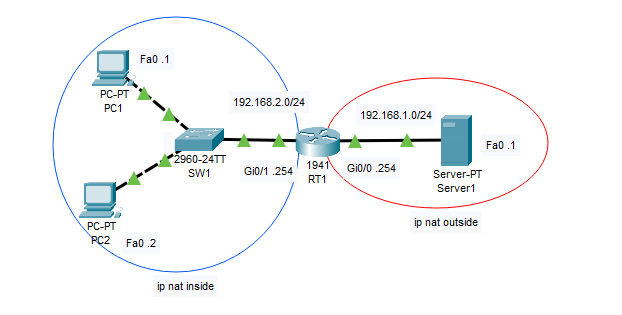

構成図は以下になります。

(config)#hostname RT1
(config)#ip nat pool CISCO 10.1.1.1 10.1.1.1 netmask 255.255.255.0
(config)#access-list 1 permit 192.168.2.0 0.0.0.255
(config)#ip nat inside source list 1 pool CISCO overload

(config)#interface GigabitEthernet0/0
(config-if)#ip address 192.168.1.254 255.255.255.0
(config-if)#ip nat outside
(config-if)#no shutdown

(config)#interface GigabitEthernet0/1
(config-if)#ip address 192.168.2.254 255.255.255.0
(config-if)#ip nat inside
(config-if)#no shutdown

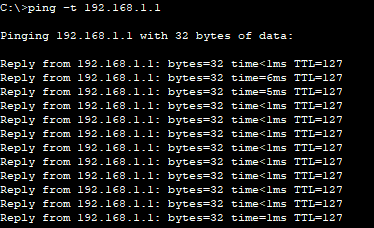

PC1からServer1へpingおよびTCP接続を行ってみると、

RT1に着信したパケット

RT1から出力したパケット

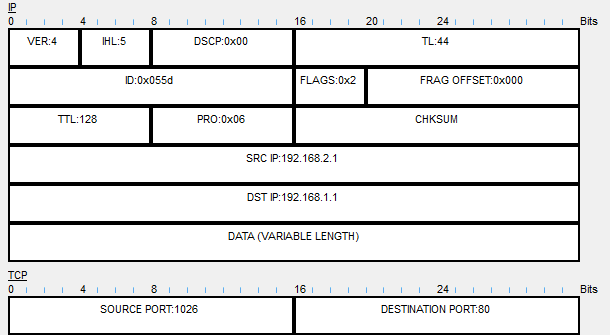

以上の2つを比較してみると、Src IPがNAPT変換によって192.168.2.1→10.1.1.1に
書き換えられていることがわかります。

Server1からPC1に折り返すパケットを見ると

RT1に着信したパケット

RT1から出力したパケット

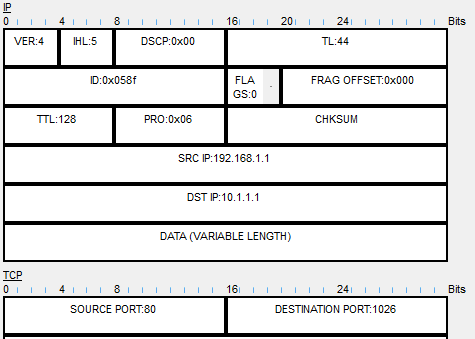

Server1からRT1に飛ばされたパケットのDST IPは10.1.1.1になっていて、

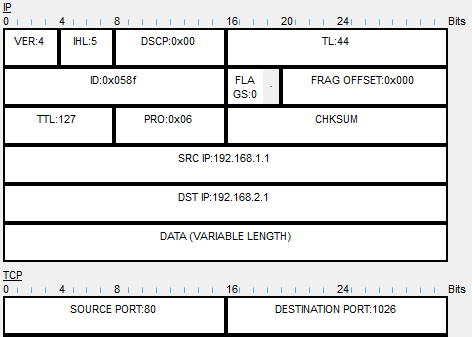

RT1からPC1に向けて飛ばされたパケットではNAPT変換でDST IPが10.1.1.1→192.168.2.1に
なり、もとのローカルIPにもどっていることがわかります。

PC2からServer1への通信も同様に変換されていることが確認できました。またポート番号がPC1とPC2でそれぞれ異なっていることも検証できました。ここでは繰り返しになるので割愛します。

検証自体は、参考にさせていただいたMakoto Taguchiさんと同様うまくいったのですが、不図疑問に思ったことがあります。
NATとルーティングの関係はどのようになっているのかということです。
Server1からPC1への折り返しのパケットを覗いてみると以下のようになります。
再掲

Des:10.1.1.1になっています。ですが、RT1のルーティングテーブルには10.1.1.1が宛先となるものは存在しません。

RT1のルーティングテーブル

今まであまり意識していませんでしたがNAT変換とルーティングについて調べてみると
以下のような記事を見つけました。
CiscoにおけるNATの処理順序

今焦点となっているNATとルーティングについて抜粋すると
insideからoutsideの時は、ルーティング→NAT変換の順番
outsideからinsideの時は、NAT変換→ルーティングの順番で処理が行われるとのことです。

今回の場合だと、Server1からRT１に折り返されたパケットは、outsideからinsideの処理になるので、DST IP 10.1.1.1が192.168.1.2に変換されてからルーティング処理が行われているということになります。
なのでルーティングテーブルに10.1.1.1宛ての情報が載っていなくても問題はないということですね。

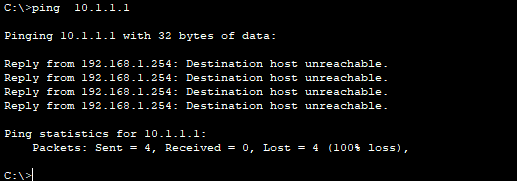

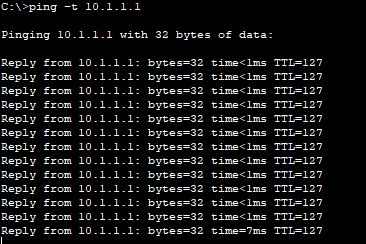

ではServer1から10.1.1.1に向けてPingを打ってみれば通信できるのかと思い、やってみました。
