ネットワークエンジニア視点のAWS VPC内Network構成

Network構成図でモヤモヤする事があります。
例えば、この構成。
https://docs.aws.amazon.com/vpc/latest/userguide/VPC_NAT_Instance.html

PrivateからNAT経由してInternetに出る場合、及びPublic Subnetから
Internetに出る場合、線が一本はどうも変な感じがします。

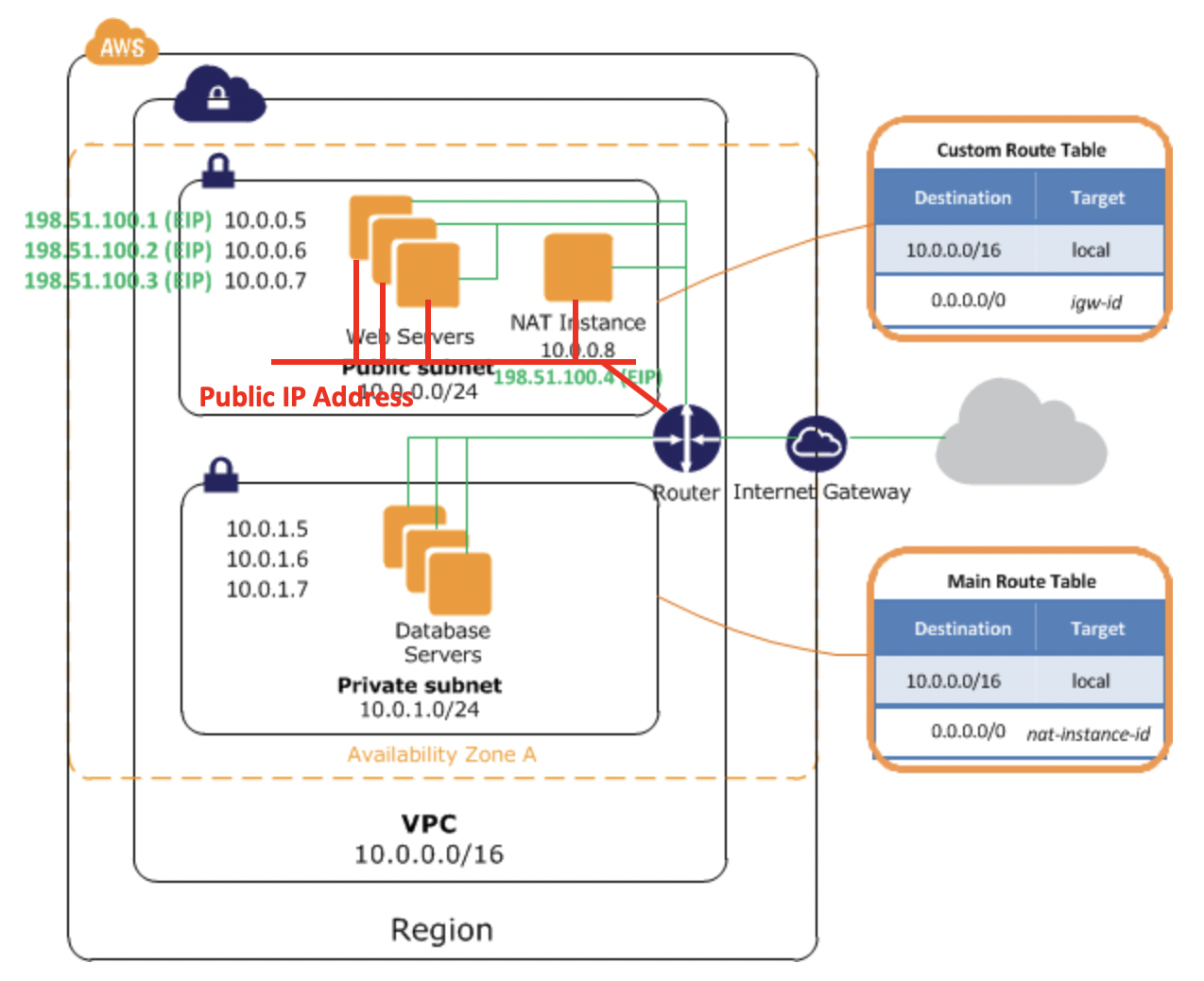

通信経路考えると、こうなのではないかなと。
赤の部分。

まあ、セカンダリアドレス使ってるから線は一本でOK!って考え方もありますが、
ネットワークエンジニアとしては通信経路を考えてしまうので、赤線がある方が落ち着きます。
またRoute Tableでnext hopが0.0.0.0/0 igw-idになってますが、図だと"Router"がnext hopでは？
とか変なとこが気になってしまう。
及び"Router"と"Internet Gateway"間がL3なら、ここのアドレスはどうなっているの？とか。
