ZANSINをさくらのクラウドに構築する

1
Posted at

やること。

ハードニング競技会に向けて、チーム内で演習をするため、ZANSINをクラウド上に構築していく。
自分のクラウド構築能力の向上も目指してやっていく。

【ZANSINとは？】

【スクリプトのエラーなど、ローカルでの構築の記事はこちら】

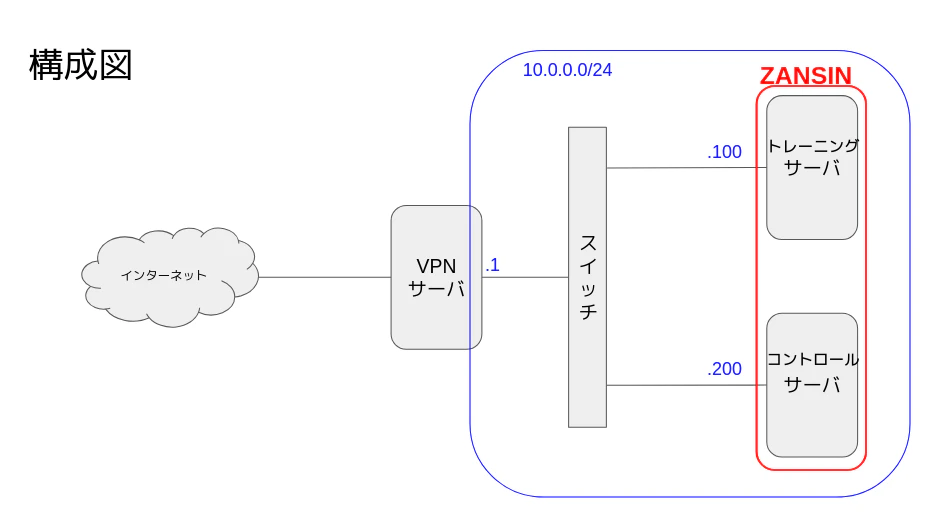

想定する物


【各サーバの詳細】

サーバ名 役割 詳細
VPNサーバ 演習環境に接続する踏み台サーバ OpenVPN
トレーニングサーバ 実際にプレイするところ。攻撃を受ける ー
コントロールサーバ 攻撃をする。採点をする ー

構築していく

スイッチの追加

今回は３つのサーバを束ねるためのスイッチを用意する。

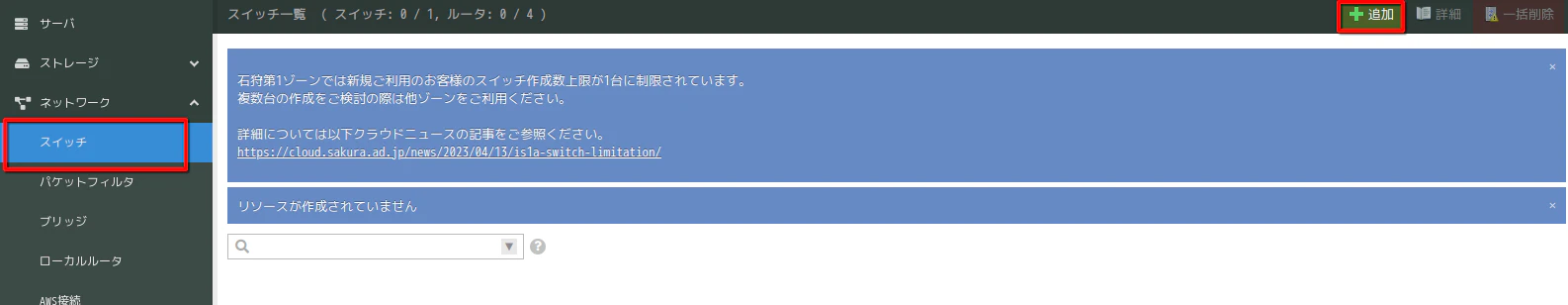

1️⃣　ネットワーク＞スイッチ　を選択して、追加を押す

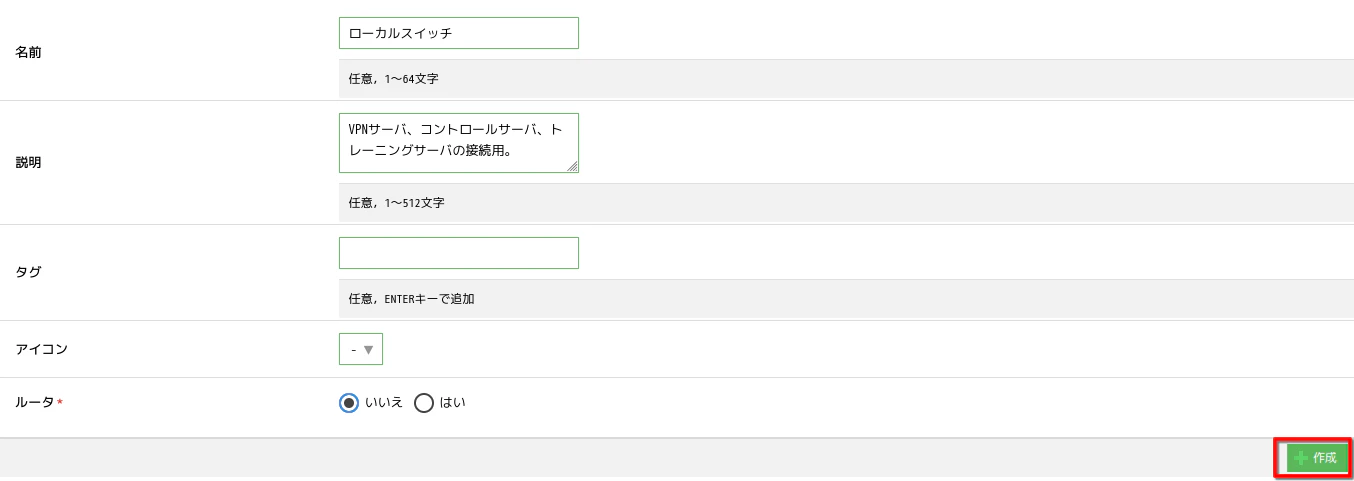

2️⃣　任意の項目を埋めた上で作成を押す

サーバの追加方法（共通）

※画像はVPNサーバを例。

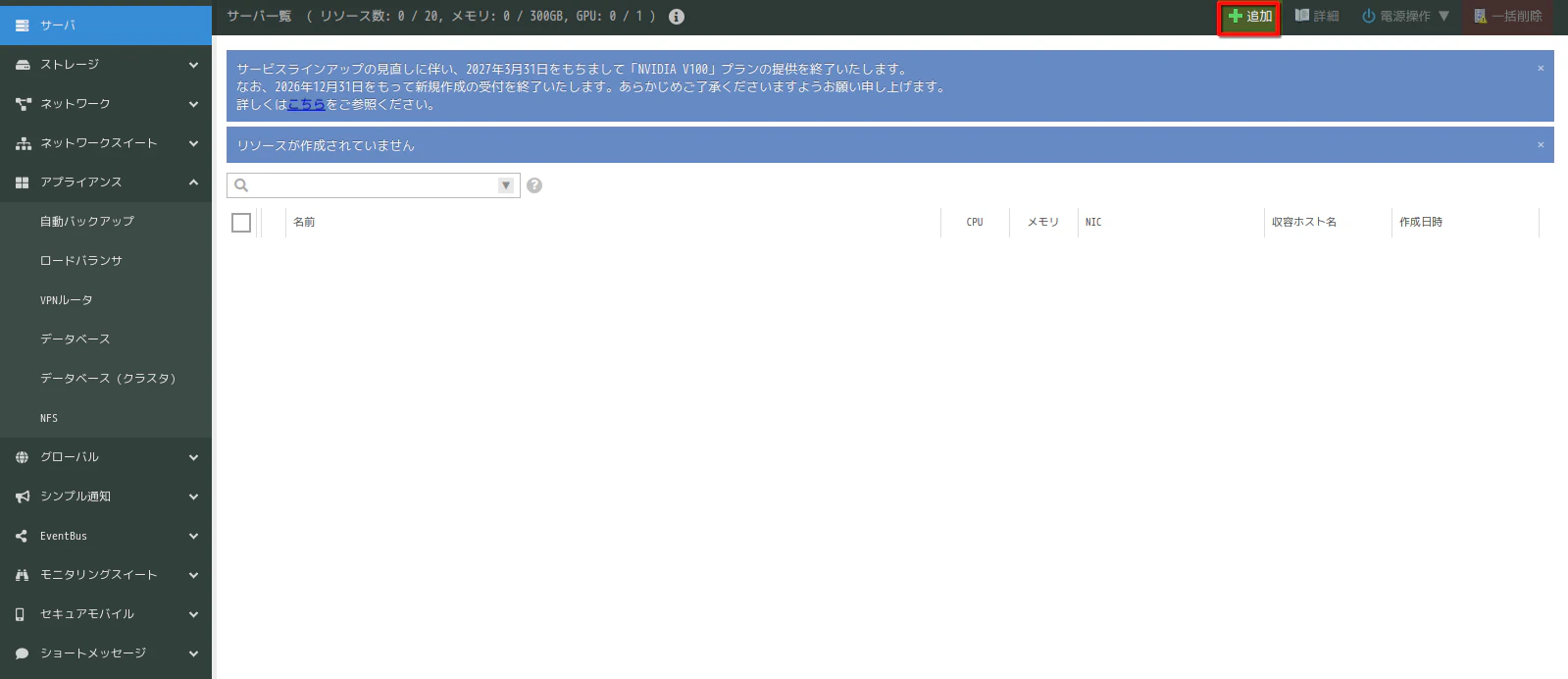

1️⃣　さくらのクラウドにログインしてプロジェクトの画面にて、右上の「追加」をクリック

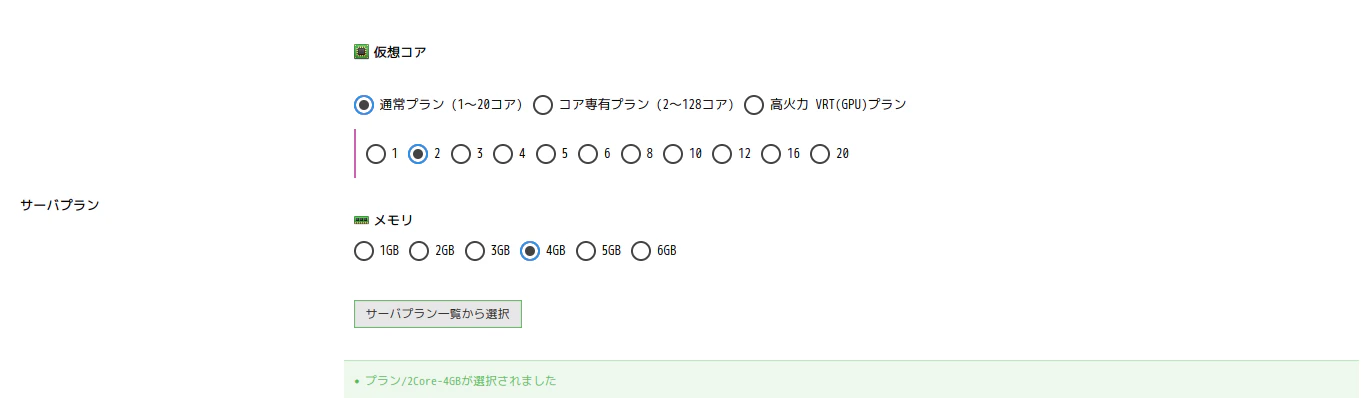

2️⃣　CPUの設定ではお好みのスペックを選択

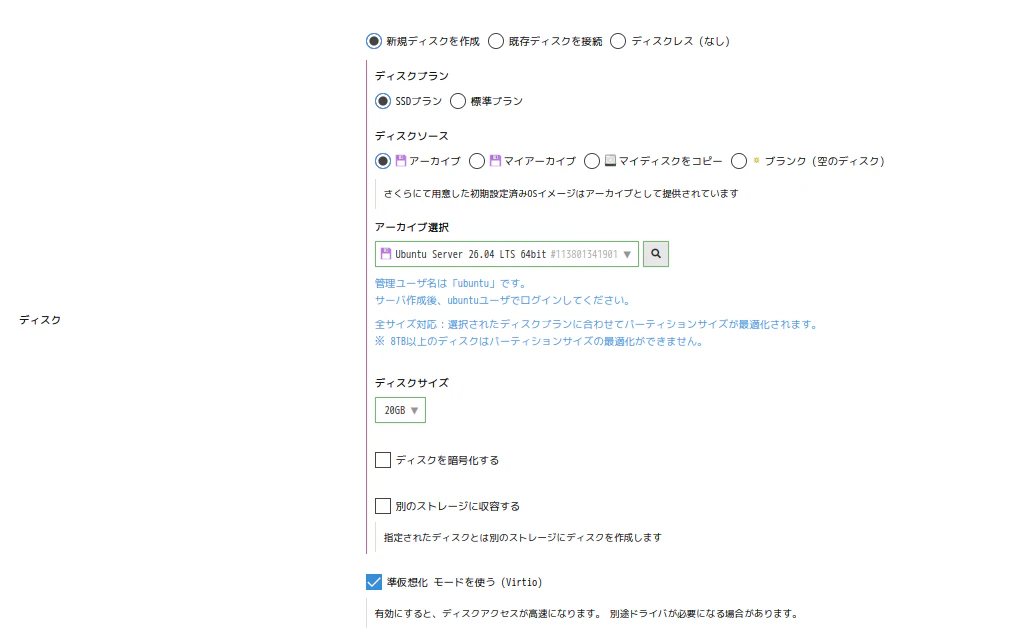

3️⃣　ディスクの項目では基本的に初期設定のまま、OSの選択とディスクサイズの選択を行う

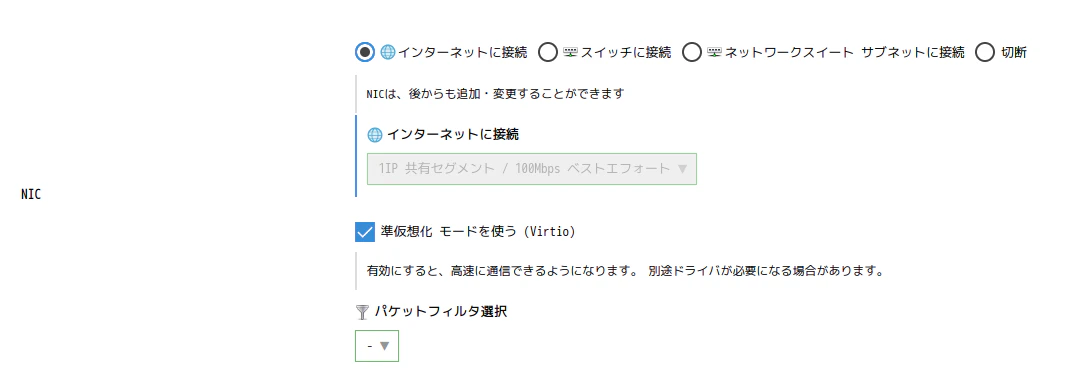

4️⃣　NICの項目では、何に接続するかを選択する。
※NICの追加は作成後に行える

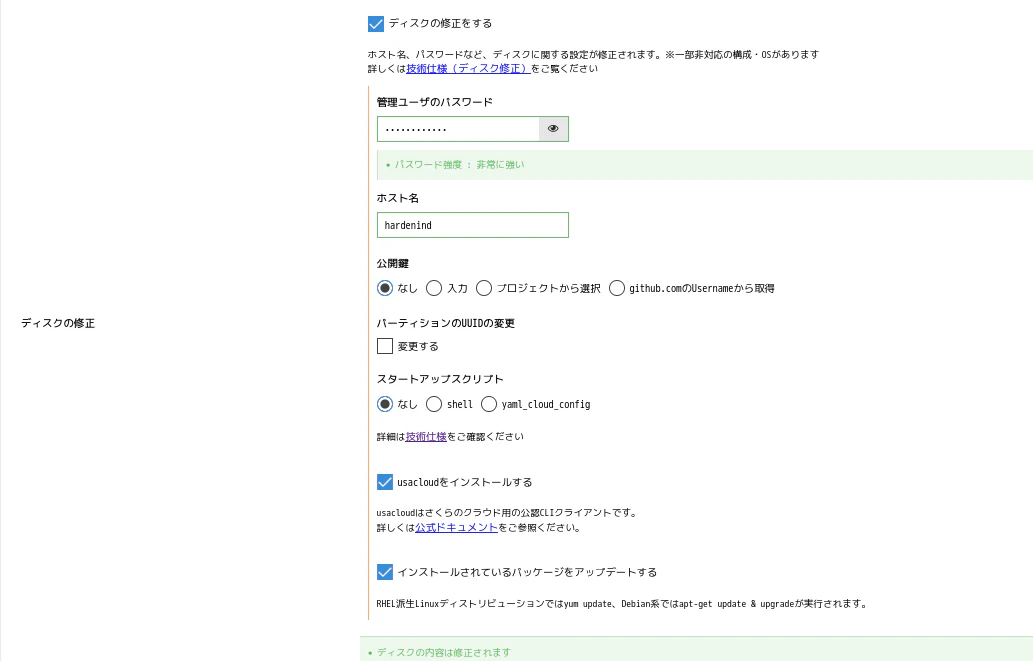

5️⃣　ディスクの修正の項目では、軽く初期設定をできる。ホスト名やパスワード、公開鍵の追加などを行う。
公開鍵の登録とパスワードログインの拒否の設定は入れたほうが良い。
※OSによっては対応していない物もある。

6️⃣　その他の項目は任意。

VPNサーバ

構成内容

  • CPU：2コア
  • メモリ：4G
  • ディスク：20G
  • NIC：２枚（インターネット接続用及びローカルスイッチ接続用）
  • OS：Ubuntu Server 26.04 LTS
  • VPN：OpenVPN

NICの追加

VPNをサーバについては、「インターネット接続用」と「ZANSIN環境（スイッチ）への接続用」の２つのNICが必要になる。
サーバを作成後にシャットダウンした状態で以下の操作を行う。

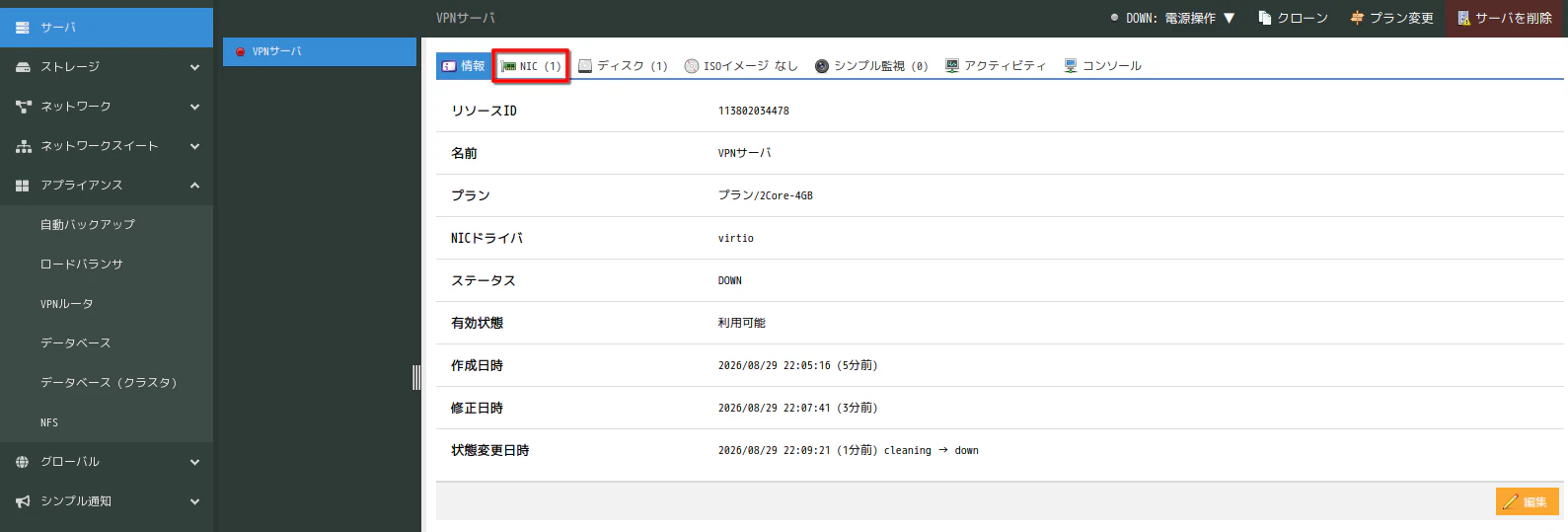

1️⃣　サーバの詳細を開き、NICを選択

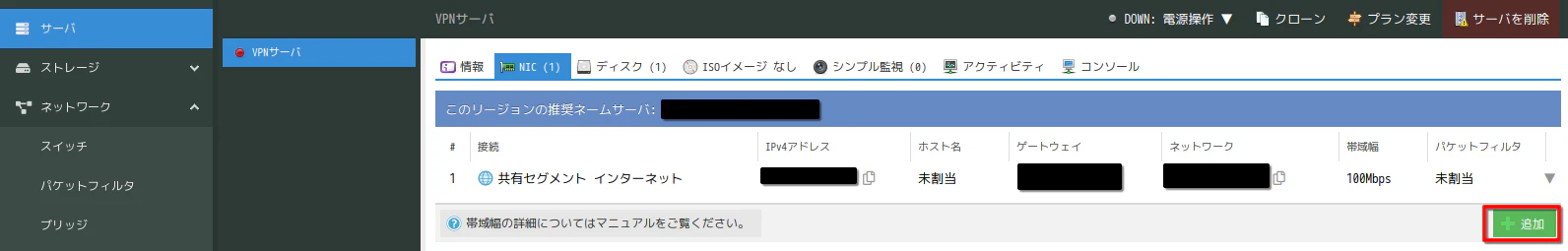

2️⃣　NIC画面で「追加」をクリック
※すでに作成されているものはインターネット接続用

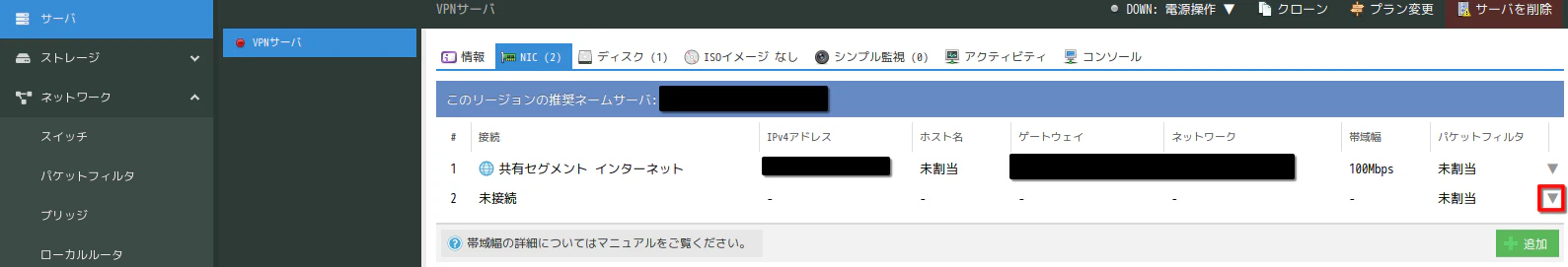

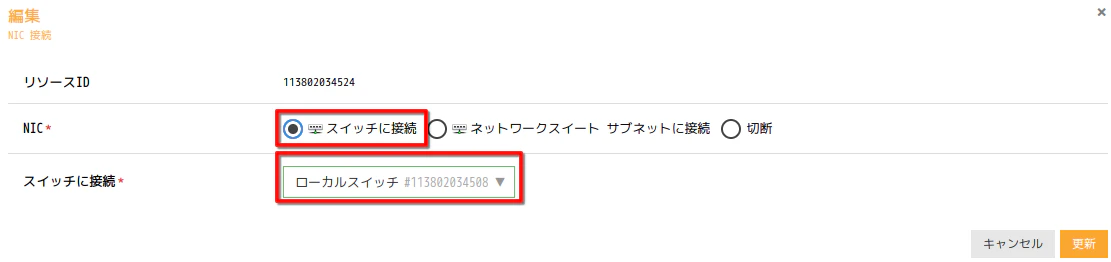

3️⃣　作成されたNICの右端の三角を押して接続の編集に入る

4️⃣　今回の場合は作成したスイッチに接続させる。

VPNの設定

さくらのクラウドでは初期のユーザ名はubuntuになっている。
任意の方法でSSH等で接続して作業を行う。

openvpnの設定

1️⃣　インストール

bash
sudo apt install openvpn easy-rsa -y

2️⃣　PKI(証明書基盤)の準備

bash
make-cadir ~/easy-rsa
cd ~/easy-rsa
./easyrsa init-pki

以下の作業は~/easy-rsaディレクトリ配下で行うことを想定
3️⃣　CA(認証局)の作成

bash
./easyrsa build-ca nopass

Common Name(組織名など)を聞かれるので、わかりやすい名前を入力します。
4️⃣　サーバ証明書の作成

bash
./easyrsa gen-req server nopass
./easyrsa sign-req server server
  • Common Nameを聞かれるので今回はデフォルト（server）で良いので、何も入力せずにEnter
  • 次はyes

5️⃣　Diffie-Hellman鍵とHMAC署名鍵

bash
./easyrsa gen-dh
openvpn --genkey secret ta.key

6️⃣　サーバ用ファイルの配置

bash
sudo mkdir -p /etc/openvpn/server
sudo cp pki/ca.crt pki/issued/server.crt pki/private/server.key pki/dh.pem ta.key /etc/openvpn/server/

7️⃣　server.confの作成

bash
sudo vi /etc/openvpn/server/server.conf
server.conf
port 1194
proto udp
dev tun

ca ca.crt
cert server.crt
key server.key
dh dh.pem
tls-auth ta.key 0

topology subnet
server 10.0.10.0 255.255.255.0

# ZANSIN内部ネットワーク(スイッチ側)への経路をクライアントに知らせる
push "route 10.0.0.0 255.255.255.0"

# クライアント間の直接通信は許可しない(演習環境のため、デフォルトのまま=無効)

keepalive 10 120
cipher AES-256-GCM
auth SHA256
persist-key
persist-tun

status /var/log/openvpn-status.log
log-append /var/log/openvpn.log
verb 3

user nobody
group nogroup

8️⃣　起動

bash
sudo systemctl enable openvpn-server@server
sudo systemctl start openvpn-server@server
sudo systemctl status openvpn-server@server

active(running)になっていればOK

クライアント用の接続用ファイル（.opvn）の作成

1️⃣から3️⃣は~/easy-rsa配下で以下の作業を行います

1️⃣　クライアント証明書の発行
クライアントごとにユニークな名前で作成します。

bash
./easyrsa gen-req client1 nopass
./easyrsa sign-req client client1

sign-req実行時にyes確認が求められます

複数人いる場合は以下が便利(10人の場合)

bash
for i in $(seq 1 10); do
  ./easyrsa --batch gen-req client$i nopass
  ./easyrsa --batch sign-req client client$i
done

2️⃣　クライアント用のテンプレートの作成

bash
mkdir -p ~/client-configs/files
vi ~/client-configs/base.conf
base.conf
client
dev tun
proto udp
remote <VPNサーバのグローバルIP> 1194
resolv-retry infinite
nobind
persist-key
persist-tun
remote-cert-tls server
cipher AES-256-GCM
auth SHA256
verb 3
key-direction 1

3️⃣　証明書と鍵をまとめるスクリプトの作成
OpenVPNクライアントは、証明書・鍵をすべて1つの.ovpnファイルに埋め込む形式が扱いやすいです。以下のスクリプトを使います。

bash
vi ~/client-configs/make_config.sh
config.sh
#!/bin/bash

KEY_DIR=~/easy-rsa/pki
OUTPUT_DIR=~/client-configs/files
BASE_CONFIG=~/client-configs/base.conf

cat ${BASE_CONFIG} \
    <(echo -e '<ca>') \
    ${KEY_DIR}/ca.crt \
    <(echo -e '</ca>\n<cert>') \
    ${KEY_DIR}/issued/${1}.crt \
    <(echo -e '</cert>\n<key>') \
    ${KEY_DIR}/private/${1}.key \
    <(echo -e '</key>\n<tls-auth>') \
    ~/easy-rsa/ta.key \
    <(echo -e '</tls-auth>') \
    > ${OUTPUT_DIR}/${1}.ovpn

4️⃣　ovpnファイルの作成
~/client-configsで作業を行います

bash
./make_config.sh client1

複数人の場合は

bash
for i in $(seq 1 10); do
  ./make_config.sh client$i
done

5️⃣　VPN参加者とZANSIN内部が通信できるように設定

bash
sudo iptables -A FORWARD -i tun0 -o eth1 -j ACCEPT
sudo iptables -A FORWARD -i eth1 -o tun0 -m state --state ESTABLISHED,RELATED -j ACCEPT

これにてOpenVPNの構築は完了

NAT設定

改めて、今回は以下の構成にするのだが、ZANSINの構築にはインターネットの接続が必要。
そのために、VPNサーバ（ubuntu）にNAT設定を入れていく。

0️⃣　内部ネットワーク側のIPアドレスの設定
以下の記事を参考に、今回は10.0.0.1/24に設定していく

1️⃣　IPフォワーディング設定
eth0 = インターネット側
eth1 = ローカルネットワーク側

bash
sudo vi /etc/sysctl.conf
sysctl.conf
net.ipv4.ip_forward=1

確認しておく

bash
sudo sysctl -p

先程のファイル内容が出力されればOK

2️⃣　ZANSIN内部(eth1側)→インターネット通信のNAT設定

bash
sudo iptables -t nat -A POSTROUTING -s 10.0.0.0/24 -o eth0 -j MASQUERADE

3️⃣　ZANSIN内部(eth1)⇔ インターネット(eth0)のフォワーディング許可

bash
sudo iptables -A FORWARD -i eth1 -o eth0 -j ACCEPT
sudo iptables -A FORWARD -i eth0 -o eth1 -m state --state ESTABLISHED,RELATED -j ACCEPT

4️⃣　確認
以下のコマンドで5つの設定が出てこればOK

bash
sudo iptables -t nat -L POSTROUTING -v -n
sudo iptables -L FORWARD -v -n
出力結果
Chain POSTROUTING
target     prot opt in     out     source          destination
MASQUERADE all  --  *      eth0    10.0.0.0/24     0.0.0.0/0

Chain FORWARD
target     prot opt in     out     source          destination
ACCEPT     all  --  tun0   eth1    0.0.0.0/0       0.0.0.0/0
ACCEPT     all  --  eth1   tun0    0.0.0.0/0       0.0.0.0/0    state RELATED,ESTABLISHED
ACCEPT     all  --  eth1   eth0    0.0.0.0/0       0.0.0.0/0
ACCEPT     all  --  eth0   eth1    0.0.0.0/0       0.0.0.0/0    state RELATED,ESTABLISHED

6️⃣　永続化

bash
sudo apt install iptables-persistent -y
sudo netfilter-persistent save

これにて、NAT設定も完了。
ZANSIN構築後はこの設定は消しておいたほうが良いと思う。

ZANSIN トレーニングサーバ

構成内容

  • CPU：2コア
  • メモリ：4G
  • ディスク：20G
  • NIC：１枚（スイッチに接続）
  • OS：Ubuntu Server 22.04.5 LTS

基本的に以下の記事に則って進めていく

新規サーバ作成時の注意点

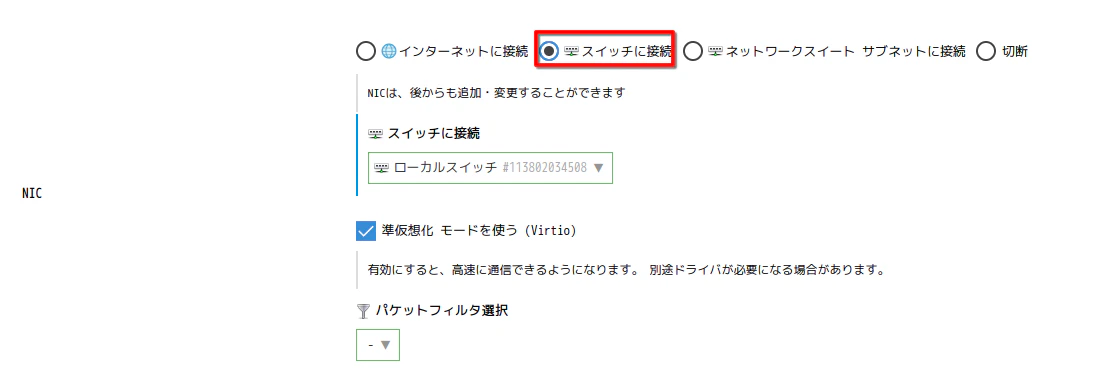

1️⃣　NICの項目を以下に設定

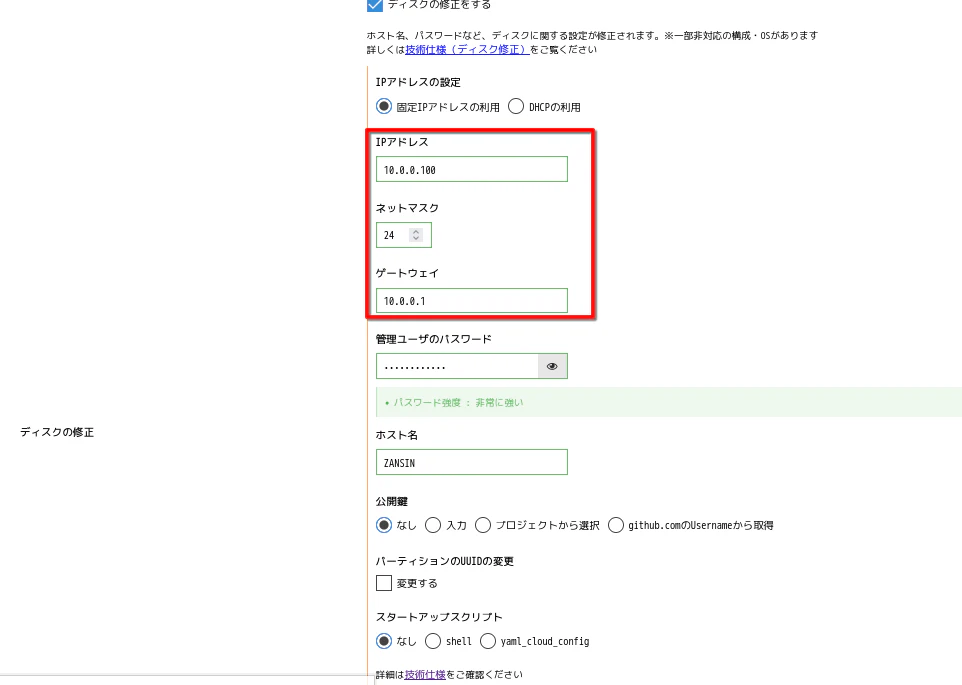

2️⃣　ディスクの修正の項目でIPアドレスも設定すると楽

ZANSINの構築準備

1️⃣　事前準備としてZANSINユーザを作成する

bash
sudo useradd zansin
sudo usermod -aG sudo zansin
echo "zansin:YOUR_PASSWORD" | sudo chpasswd
sudo mkdir -p /home/zansin
sudo chown zansin:zansin /home/zansin

ZANSIN コントロールサーバ

構成内容

  • CPU：2コア
  • メモリ：4G
  • ディスク：20G
  • NIC：１枚（スイッチに接続）
  • OS：Ubuntu Server 22.04.5 LTS

こちらも基本的に以下の記事に則って進めていく

新規サーバ作成時の注意点

1️⃣　NICの項目を以下に設定

2️⃣　ディスクの修正の項目でIPアドレスも設定すると楽

ZANSINの構築

1️⃣　事前準備としてZANSINユーザを作成する

bash
sudo useradd zansin
sudo usermod -aG sudo zansin
echo "zansin:YOUR_PASSWORD" | sudo chpasswd
sudo mkdir -p /home/zansin
sudo chown zansin:zansin /home/zansin

2️⃣　スクリプトの実行
作成したzansinユーザでログインを実施
zansinユーザはホームディレクトリが無いので、私は/tmpで実行した。

bash
wget https://raw.githubusercontent.com/ZANSIN-sec/ZANSIN/main/zansin.sh
chmod +x zansin.sh
./zansin.sh

4回入力を求められる。

  1. zansinのパスワード
  2. トレーニングサーバのIPアドレス
  3. コントロールサーバのIPアドレス
  4. zansinのパスワード

このまま実行してエラーが出る場合は、先程貼り付けた記事に沿って修正して実行する。

ZANSIN構築後のバックアップ

ZANSINをプレイすると、トレーニングサーバは攻撃された状態になり、再利用できない。
そのため、構築後の状態でバックサップを作成して復元できるようにする

今回はさくらのクラウドのアーカイブ機能を使用する

1️⃣　ダッシュボードから、ストレージ＞アーカイブを選択し、作成をクリック

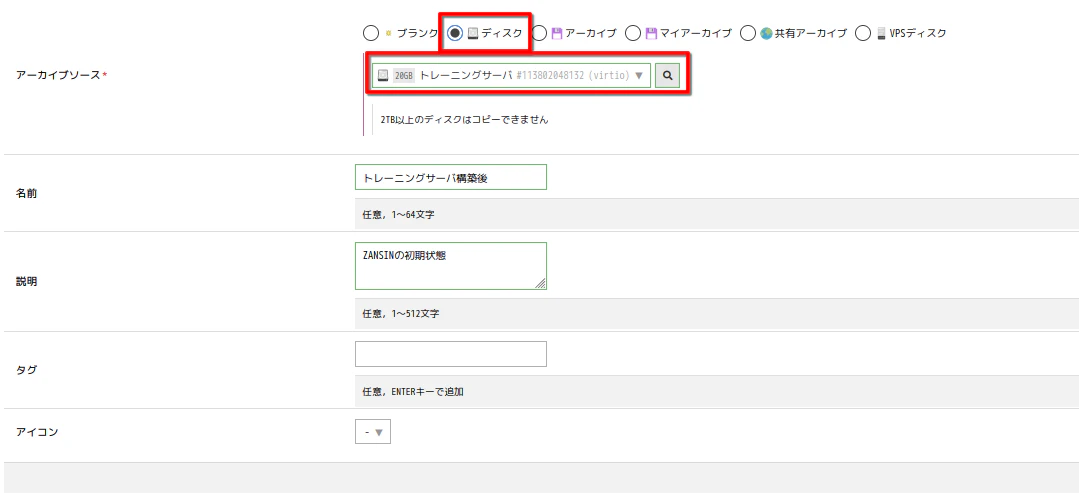

2️⃣　ディスクを選択して作成をクリック
少し時間がかかる

コントロールサーバも同様に行う

構築したもの

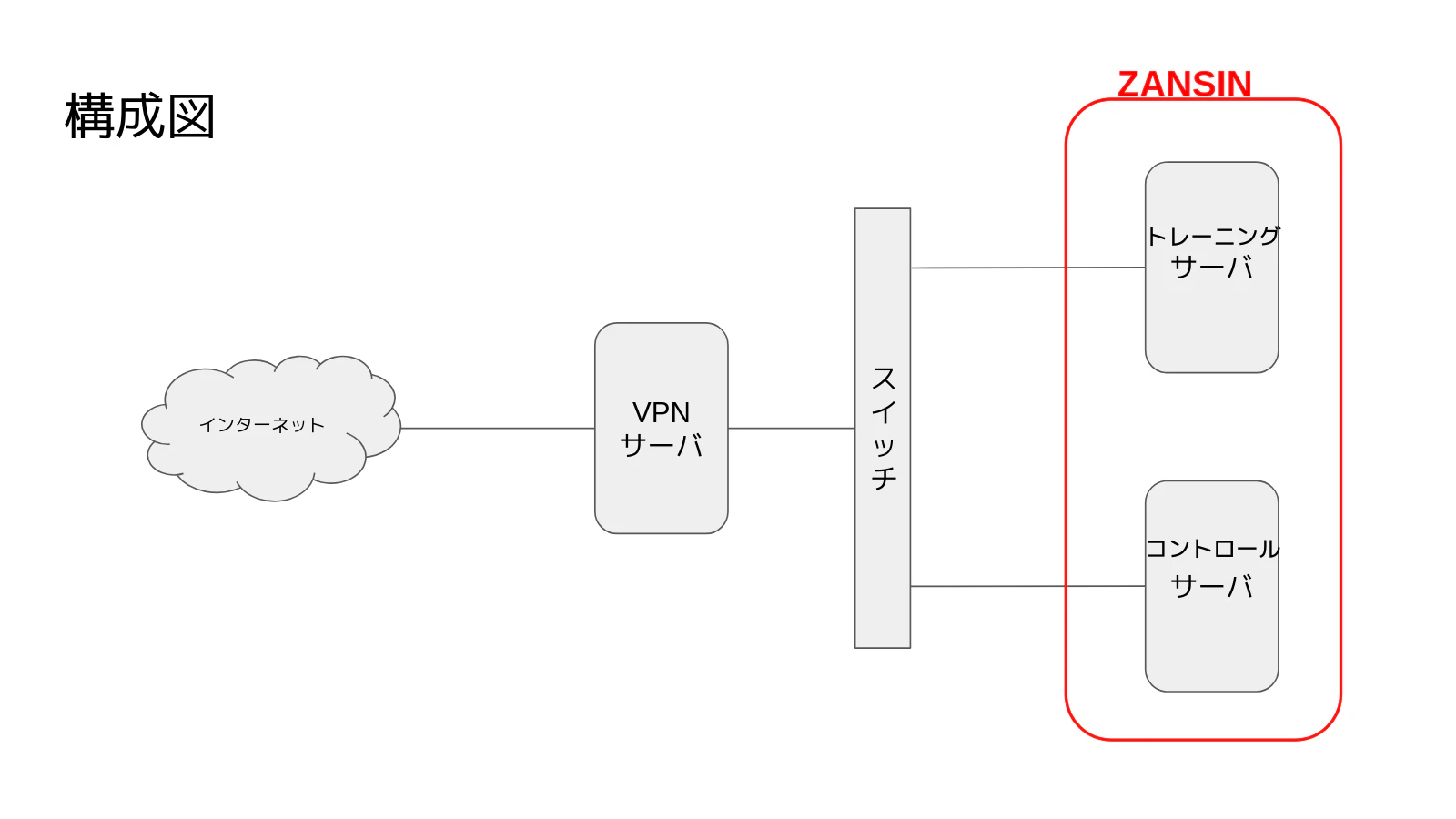

【構成図】

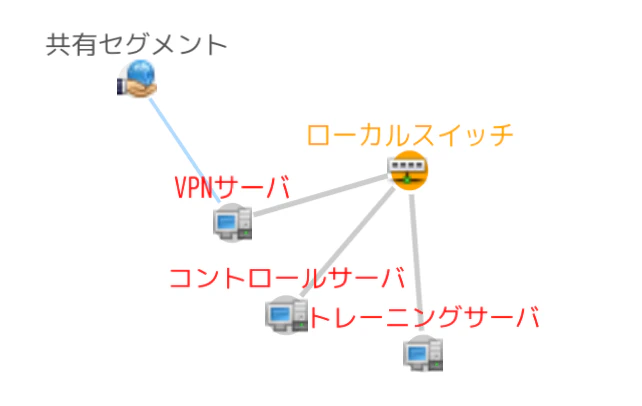

【トポロジ】
ネットワーク＞スイッチ＞トポロジ　で見れる

きれいに並べるのが難しすぎる。。。

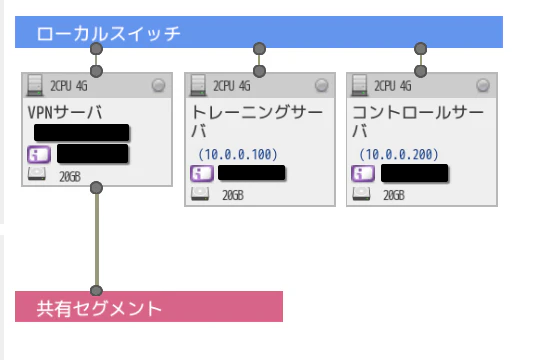

【マップ】

最後に

これから、チーム内で演習してみる
