Open Street Map の道路データを画像としてプロットする。

Last updated at Posted at 2020-04-18

大学の授業（？）で Open Street Map (以下、OSMと記載) を触る機会がありました。
データの抽出方法の情報があまり見当たらなかったため、残しておきます。

今回は、GoとC++を使い、OpenStreetMapに含まれる道路情報を下の画像のようにJPG画像としてプロットしてみます。


東京都新宿駅周辺

コード及びDockerFile

ソースコードやOSM変換用のDockerファイルはGitHubにもアップしています。
合わせてご覧ください。

データを抽出するマップデータのURL取得

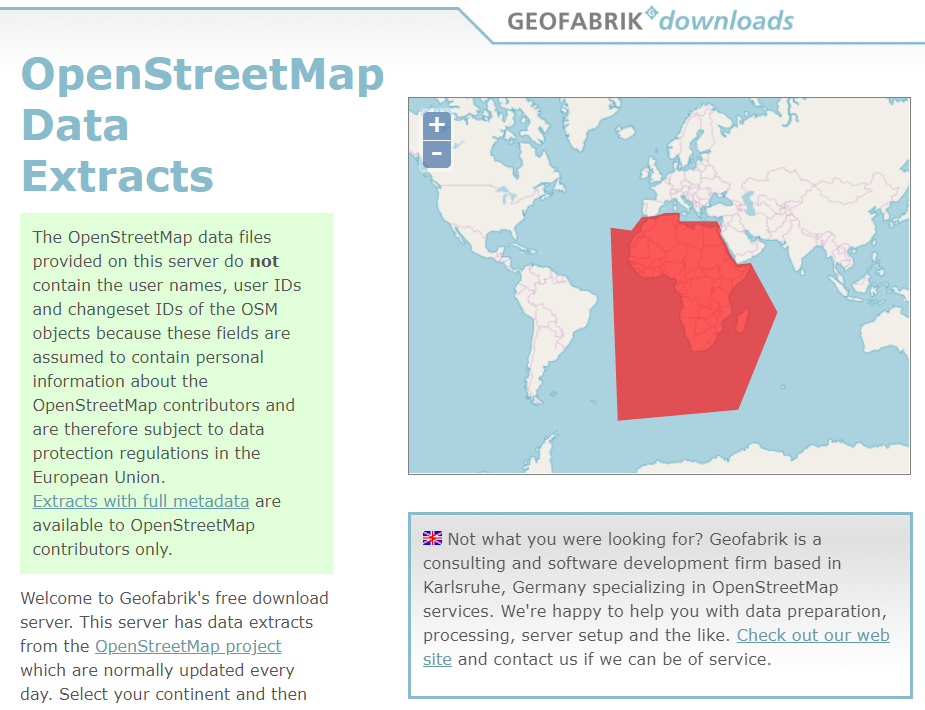

データがなければ何も始まらない為、初めにOSMのデータをダウンロードし、XML形式に変換します。 GeoFabrik より、.pbf形式のデータのURLを取得します。

Dockerを用いたXML形式への変換

今回は、Docker-Composeによるビルド時に、start.shに含まれるURLの地図データをダウンロードし、変換するようにしました。

続いて、バイナリ形式である.pbfデータを、XML形式である.osm形式に変換します。データ変換に関してはこのページに記載されています。

ただ、Windows版で変換しようとすると、文字化けしてしまい、XMLパースができませんでした。一方、Linux(64bit)版で変換すると、文字化けの問題もありませんでしたので、今回はLinux版を利用させていただきました。

私の環境はWindowsなので、Docker上に立ち上げたCentOS環境で変換を行いました。

start.sh

cd /osm
wget http://download.geofabrik.de/asia/japan/kanto-latest.osm.pbf
wget http://m.m.i24.cc/osmconvert64
./osmconvert64 kanto-latest.osm.pbf > kanto.osm

Dockerfile

FROM centos:centos8.1.1911
MAINTAINER Admin <admin@admin.com>

# "RUN" do at docker build
RUN dnf install -y wget
ADD ./start.sh /start.sh

CMD ./start.sh

docker-sompose.yml

version: '3'

services:
  centos8:
    build:
      context: .
      dockerfile: Dockerfile
    volumes:
        - ./osm:/osm

次のように、コンテナをビルドして実行すると、osmフォルダ内にXML形式である.osmファイルが生成されます。

docker-compose up -d

OSMのデータ構造

Node データ

<?xml version="1.0" encoding="UTF-8"?>
<osm version="0.6" generator="CGImap 0.7.5 (8774 thorn-02.openstreetmap.org)" copyright="OpenStreetMap and contributors" attribution="http://www.openstreetmap.org/copyright" license="http://opendatacommons.org/licenses/odbl/1-0/">
 <bounds minlat="35.6752400" minlon="139.7672300" maxlat="35.6790400" maxlon="139.7704900"/>
 <node id="31255230" visible="true" version="7" changeset="77771324" timestamp="2019-12-01T01:57:06Z" user="liuxinyu970226" uid="2008655" lat="35.6741521" lon="139.7714517">
  <tag k="highway" v="motorway_junction"/>
  <tag k="name" v="東銀座"/>
  <tag k="name:en" v="Higashi-ginza"/>
  <tag k="ref" v="5"/>
 </node>
 <node id="31255232" visible="true" version="4" changeset="74366018" timestamp="2019-09-11T17:30:45Z" user="penguin_the_dawn" uid="2929244" lat="35.6743695" lon="139.7709367"/>
 <node id="31255233" visible="true" version="3" changeset="74366018" timestamp="2019-09-11T17:30:45Z" user="penguin_the_dawn" uid="2929244" lat="35.6747901" lon="139.7698160"/>
 <node id="236621453" visible="true" version="16" changeset="34687216" timestamp="2015-10-17T04:55:48Z" user="muramototomoya" uid="610947" lat="35.6793882" lon="139.7716723">
  <tag k="highway" v="traffic_signals"/>
  <tag k="name" v="日本橋三丁目"/>
  <tag k="name:en" v="Nihonbashi 3"/>
  <tag k="traffic_signals" v="signal"/>
 </node>
 <node id="254366661" visible="true" version="6" changeset="15024546" timestamp="2013-02-14T01:01:25Z" user="Vlad" uid="24247" lat="35.6753419" lon="139.7716943">
  <tag k="highway" v="traffic_signals"/>
 </node>
 <!-- 後略 -->

Edge データ

 <!-- 前略 -->
 <node id="7040633094" visible="true" version="1" changeset="78091429" timestamp="2019-12-07T16:51:17Z" user="Diego Sanguinetti" uid="309382" lat="35.6747193" lon="139.7733165"/>
 <node id="7040633095" visible="true" version="1" changeset="78091429" timestamp="2019-12-07T16:51:17Z" user="Diego Sanguinetti" uid="309382" lat="35.6747667" lon="139.7733395"/>
 <way id="4849049" visible="true" version="11" changeset="70272861" timestamp="2019-05-15T12:15:41Z" user="Francesco_Citoni" uid="9396136">
  <nd ref="499185617"/>
  <nd ref="6114407385"/>
  <nd ref="499185467"/>
  <tag k="highway" v="unclassified"/>
  <tag k="maxspeed" v="30"/>
  <tag k="oneway" v="yes"/>
  <tag k="source" v="Bing 2010"/>
  <tag k="surface" v="asphalt"/>
 </way>
 <way id="23770583" visible="true" version="33" changeset="66736808" timestamp="2019-01-29T12:29:38Z" user="Diego Sanguinetti" uid="309382">
  <nd ref="1893305687"/>
  <nd ref="254366661"/>
  <nd ref="3790001996"/>
  <nd ref="6244220935"/>
  <nd ref="1105125752"/>
  <nd ref="6244220931"/>
  <nd ref="1984364215"/>
  <nd ref="6240643728"/>
  <nd ref="689881127"/>
  <nd ref="1130812185"/>
  <nd ref="6240643719"/>
  <nd ref="499185708"/>
  <nd ref="6227268576"/>
  <nd ref="2135828685"/>
  <nd ref="4114751664"/>
  <nd ref="499185715"/>
  <tag k="highway" v="tertiary"/>
  <tag k="lanes" v="3"/>
  <tag k="maxspeed" v="50"/>
  <tag k="name" v="鍛冶橋通り"/>
  <tag k="name:en" v="Kajibashi-dori"/>
  <tag k="name:es" v="Calle Kajibashi"/>
  <tag k="oneway" v="yes"/>
  <tag k="source" v="Bing 2010"/>
  <tag k="surface" v="asphalt"/>
 </way>
 <way id="24402716" visible="true" version="13" changeset="69094805" timestamp="2019-04-10T19:24:00Z" user="Diego Sanguinetti" uid="309382">
  <nd ref="264873291"/>
  <!-- 後略 -->

XMLをパースし、CSV形式に変換する

GoでXMLを処理する などの記事を参考に、.osmファイルをパースしていきました。

Node データをCSVに書き出すコード

package main

import (
    "encoding/csv"
    "encoding/xml"
    "fmt"
    "os"
    "log"
    "io/ioutil"
)

type OSM struct {
    XMLName xml.Name  `xml:"osm"`
    Xml     string    `xml:",innerxml"`
    Nodes   []Node `xml:"node"`
}

type Node struct {
    Id  string `xml:"id,attr"`
    Lat string `xml:"lat,attr"`
    Lon string `xml:"lon,attr"`
}

func main() {
    xmlFile, err := os.Open("kanto.osm")
    if err != nil {
        log.Fatal(err)
        return
    }
    defer xmlFile.Close()
    xmlData, err := ioutil.ReadAll(xmlFile)
    if err != nil {
        log.Fatal(err)
        return
    }
    var data OSM
    if err := xml.Unmarshal(xmlData, &data); err != nil {
        fmt.Println("XML Unmarshal error:", err)
        return
    }

    file2,err2 := os.OpenFile("node.csv", os.O_WRONLY|os.O_CREATE, 0600)
    defer file2.Close()

    if err2 != nil {
        log.Fatal(err)
        return
    }
    writer := csv.NewWriter(file2)
    for itm := 0;itm<len(data.Nodes);itm++ {
        writer.Write([]string{data.Nodes[itm].Id, data.Nodes[itm].Lat,data.Nodes[itm].Lon})
    }
    writer.Flush()
}

このコードにより、次のようなCSVファイルを生成することができます。

NodeId , Node Lat , Node Lon

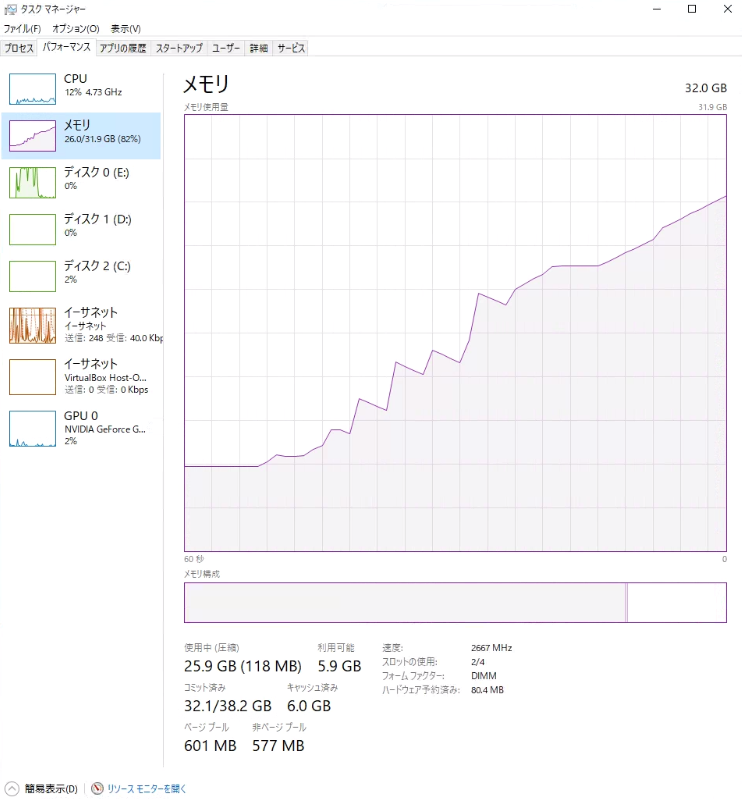

Go によるXMLのパースはかなりメモリを使うらしく、5.03GBほどのXMLデータのパースを始めると、ぐんぐんとメモリ使用量が増加しました。

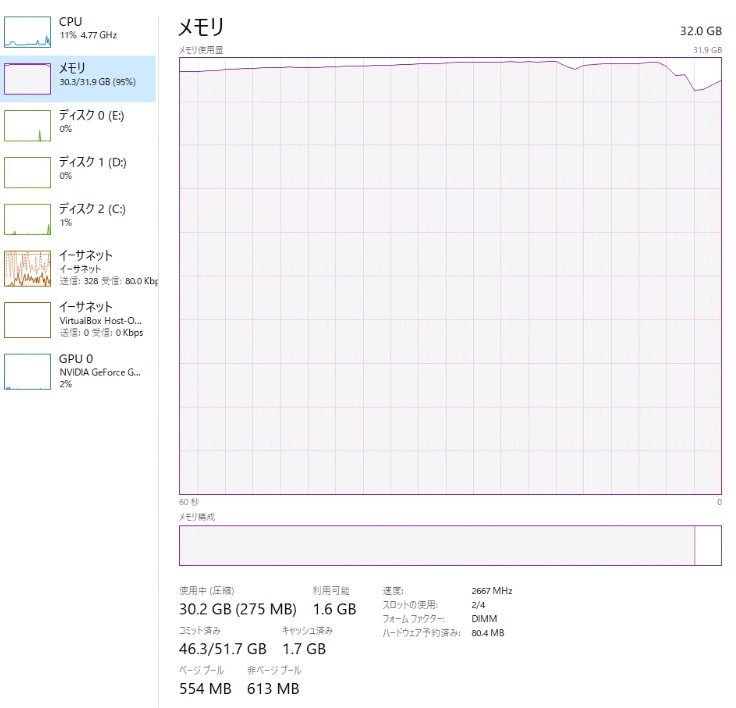

ここまでくると、もう圧巻です。

Edge データをCSVに書き出すコード

package main

import (
"encoding/csv"
    "encoding/xml"
	"fmt"
	"os"
	"log"
	"io/ioutil"
)

type OSM struct {
XMLName     xml.Name  `xml:"osm"`
Xml         string    `xml:",innerxml"`
	Ways	[]Way `xml:"way"`
}

type Way struct {
  Id string `xml:"id,attr"`
  Nds []nd `xml:"nd"`
}

type nd struct {
    Ref string `xml:"ref,attr"`
}

func main() {
    xmlFile, err := os.Open("kanto.osm")
    if err != nil {
        log.Fatal(err)
        return
    }
    defer xmlFile.Close()
    xmlData, err := ioutil.ReadAll(xmlFile)
    if err != nil {
        log.Fatal(err)
        return
    }
//fmt.Println(xmlData);
    var data OSM
    if err := xml.Unmarshal(xmlData, &data); err != nil {
        fmt.Println("XML Unmarshal error:", err)
        return
    }

    file2,err2 := os.OpenFile("edge.csv", os.O_WRONLY|os.O_CREATE, 0600)
//    failOnError(err2)
    defer file2.Close()

//    err2 = file2.Truncate(0) // ファイルを空っぽにする(実行2回目以降用)
//    failOnError(err2)
    if err2 != nil {
        log.Fatal(err)
        return
    }
    writer := csv.NewWriter(file2)
    for itm := 0;itm<len(data.Ways);itm++ {
        for itmnd := 0;itmnd<len(data.Ways[itm].Nds)-1;itmnd++{
            writer.Write([]string{data.Ways[itm].Id, data.Ways[itm].Nds[itmnd].Ref, data.Ways[itm].Nds[itmnd+1].Ref})
        }
    }
    writer.Flush()

//fmt.Println(data.XMLName)
//    fmt.Println(data.Name)
//    fmt.Println(data.Nodes)
//    fmt.Println(data.Nodes[0].Lat)
 //   fmt.Println(data.osmdata.Nodes[1].lon)
}

このコードにより、次のようなCSVファイルを生成することができます。

WayId , Node1 , Node2

Tagデータのタグ情報の抽出

さらに、道路情報のみを抜き出すために、wayに含まれるタグ情報を取得していきます。

package main

import (
    "encoding/csv"
    "encoding/xml"
    "fmt"
    "os"
    "log"
    "io/ioutil"
)

type OSM struct {
    XMLName xml.Name  `xml:"osm"`
    Xml     string    `xml:",innerxml"`
    Ways    []Way     `xml:"way"`
}

type Way struct {
  Id    string  `xml:"id,attr"`
  Tags   []tag    `xml:"tag"`
}

type tag struct {
    K string `xml:"k,attr"`
    V string `xml:"v,attr"`
}

func main() {
    xmlFile, err := os.Open("kanto.osm")
    if err != nil {
        log.Fatal(err)
        return
    }
    defer xmlFile.Close()
    xmlData, err := ioutil.ReadAll(xmlFile)
    if err != nil {
        log.Fatal(err)
        return
    }
    var data OSM
    if err := xml.Unmarshal(xmlData, &data); err != nil {
        fmt.Println("XML Unmarshal error:", err)
        return
    }

    file2,err2 := os.OpenFile("tag.csv", os.O_WRONLY|os.O_CREATE, 0600)
    defer file2.Close()

    if err2 != nil {
        log.Fatal(err)
        return
    }
    writer := csv.NewWriter(file2)
    for itm := 0;itm<len(data.Ways);itm++ {
        for itmnd := 0;itmnd<len(data.Ways[itm].Tags);itmnd++{
            writer.Write([]string{data.Ways[itm].Id, data.Ways[itm].Tags[itmnd].K, data.Ways[itm].Tags[itmnd].V})
        }
    }
    writer.Flush()
}

NodeデータとEdgeデータの統合

続いて、NodeデータとEdgeデータの統合を行います。
ここまでGoで変換してきたので、本来はGoを利用するべきかとも思うのですが、慣れているC++の方に逃げました…。

# include <string>
# include <vector>
# include <iostream>
# include <cstdio>
# include <fstream>
# include <cstring>

using namespace std;

class mycsv {
private:
    FILE* fp;
    int bufsize;
    char* line;
    char comma;
    void init() {
        fp = NULL;
        line = new char[bufsize];
        comma = ',';
    }
public:
    // set comma charcter
    void setcomma(char c) {
        comma = c;
    }
    // open csv file
    bool open(string filename) {
        if (fp != NULL) fclose(fp);
        fp = fopen(filename.c_str(), "r");
        if (fp == NULL) return false;
        return true;
    }
    // close csv file
    void close() {
        if (fp != NULL) fclose(fp);
        fp = NULL;
    }
    vector<string> loadnextline() {
        memset(line, bufsize, sizeof(char) * bufsize);
        fgets(line, bufsize, fp);

        size_t len = strlen(line);
        line[len - 1] = comma;
        line[len] = '\0';

        vector<string> cells;
        string l;

        for (int i = 0; i < len; i++) {
            if (line[i] == '\r') continue;
            if (line[i] == comma) {
                cells.push_back(l);
                l.clear();
                continue;
            }
            l.push_back(line[i]);
        }
        return cells;
    }
    bool eof() {
        if (fp == NULL) return true;
        return feof(fp);
    }
    vector<vector<string>> loadall() {
        vector<vector<string>> ans;
        while (!eof())
        {
            ans.push_back(loadnextline());
        }
        return ans;
    }
    mycsv(string filename, int linemax = 4096) {
        bufsize = linemax;
        init();
        open(filename);
    }
    mycsv(int linemax) {
        bufsize = linemax;
        init();
    }
    ~mycsv() {
        delete[] line;
        if (fp == NULL) return;
        fclose(fp);
        fp = NULL;
    }
};
# include <unordered_map>
# include <unordered_set>

typedef pair<string, string> node;

int main() {

    unordered_set <string> g_street_wayids;

    // ノード情報の読み取り
    mycsv csv("node.csv");
    unordered_map<string, node> nodes;
    while (!csv.eof())
    {
        vector<string> cells = csv.loadnextline();
        if (cells.size() < 3)continue;
        nodes[cells[0]] = node(cells[1], cells[2]);
    }

    // タグ情報の読み取り
    csv.open("tag.csv");
    while (!csv.eof())
    {
        vector<string> cells = csv.loadnextline();
        if (cells.size() < 3)continue;
        if (cells[1] == "highway") g_street_wayids.insert(cells[0]);
        else if (cells[1] == "highway") g_street_wayids.insert(cells[0]);
    }

    // way情報の読み取り
    ofstream ofs("combind.csv");
    csv.open("edge.csv");
    while (!csv.eof())
    {
        vector<string> cells = csv.loadnextline();
        if (cells.size() < 3)continue;
        if (nodes.find(cells[1]) == nodes.end()) continue;
        if (nodes.find(cells[2]) == nodes.end()) continue;
        if (g_street_wayids.find(cells[0]) == g_street_wayids.end()) continue;
        ofs << cells[0] << ',' << cells[1] << ',' << nodes[cells[1]].first << ',' << nodes[cells[1]].second << ',' << cells[2] << ',' << nodes[cells[2]].first << ',' << nodes[cells[2]].second << endl;
    }
}

Node を画像にプロットする

道路データが取得できたので、nodeデータを座標平面上にプロットしてみました。画像をC++で扱うのは、環境構築が面倒なので、再びGoに回帰します。

package main

import (
    "os"
//  "math"
    "image"
    "image/jpeg"
    "image/color"
    "strconv"
    "encoding/csv"
//  "fmt"
)

const scale = 100000
const pie = 3.14159265359

const area_minlat,area_minlon,area_maxlat,area_maxlon=35.55,139.6,35.8,139.9

var minlat,minlon,maxlat,maxlon int
var datamap,datamap2 [][]int
var coun,num_thread int

func main() {

    minlat,minlon,maxlat,maxlon = area_minlat*scale,area_minlon*scale,area_maxlat*scale,area_maxlon*scale

    // メモリ確保
    datamap = make([][]int,int(maxlat-minlat))
    for i := range datamap{
        datamap[i]=make([]int,int(maxlon-minlon))
    }
    datamap2 = make([][]int,int(maxlat-minlat))
    for i := range datamap2{
        datamap2[i]=make([]int,int(maxlon-minlon))
    }

    loaddatafile()

    // 画像処理用
    x := 0
    y := 0
    width := maxlon-minlon
    height := maxlat-minlat

    // RectからRGBAを作る(ゼロ値なので黒なはず)
    img := image.NewRGBA(image.Rect(x, y, width, height))

    imagefile, _ := os.Create("map.jpg")
    defer imagefile.Close()

    for i:=0;i<height;i++{
        for j:=0;j<width;j++{
            lonx:=j
            laty:=height-i
            col := datamap2[i][j]
//          col := math.Log10(float64(datamap2[i][j]+1))*100

            if col > 0{
                col = 255
            }
            img.Set(lonx, laty, color.RGBA{uint8(col), uint8(col), uint8(col), 1})
        }
    }

    // JPEGで出力(100%品質)
    if err := jpeg.Encode(imagefile, img, &jpeg.Options{100}); err != nil {
        panic(err)
    }
}

func numthreadfunc(){
    num_thread--
}

func loaddatafile(){
    file, err := os.Open("combind.csv")
    if err != nil {
        panic(err)
    }
    defer file.Close()

    reader := csv.NewReader(file)
    var line []string

    for {
        line, err = reader.Read()
        if err != nil {
            break
        }
        var aflat,aflon,bflat,bflon float64
        aflat, _ = strconv.ParseFloat(line[2],64)
        aflon, _ = strconv.ParseFloat(line[3],64)
        bflat, _ = strconv.ParseFloat(line[5],64)
        bflon, _ = strconv.ParseFloat(line[6],64)

        if aflat < area_minlat || area_maxlat < aflat || aflon < area_minlon || area_maxlon < aflon{
            continue
        }
        if bflat < area_minlat || area_maxlat < bflat || bflon < area_minlon || area_maxlon < bflon{
            continue
        }

        aintlat := int(aflat*scale)
        aintlon := int(aflon*scale)
        bintlat := int(bflat*scale)
        bintlon := int(bflon*scale)

        if aintlat >= maxlat || aintlon >= maxlon{
            continue
        }
        if aintlat < minlat || aintlon < minlon{
            continue
        }
        if bintlat >= maxlat || bintlon >= maxlon{
            continue
        }
        if bintlat < minlat || bintlon < minlon{
            continue
        }

        dlat,dlon := aintlat-bintlat,aintlon-bintlon;
        if dlat < 0 {
            dlat = -dlat
        }
        if dlon < 0 {
            dlon = -dlon
        }
        ddd:=dlat
        if dlon > dlat{
            ddd = dlon
        }
        if ddd==0{
            continue
        }
        for ilat:=0;ilat<=ddd;ilat++{
            ilon:=ilat
            tlat := int(ilat*aintlat/ddd+(ddd-ilat)*bintlat/ddd)
            tlon := int(ilon*aintlon/ddd+(ddd-ilon)*bintlon/ddd)

/*          fmt.Println("aa")
            fmt.Println(aintlat)
            fmt.Println(bintlat)
            fmt.Println("bb")*/

            if tlat-minlat < 0 || tlon-minlon < 0 {
                continue
            }
            if maxlat-minlat <= tlat-minlat || maxlat-minlat <= tlon-minlon{
                continue
            }

            datamap[tlat-minlat][tlon-minlon]++
            datamap2[tlat-minlat][tlon-minlon]++
        }

//      datamap[aintlat-minlat][aintlon-minlon]++
//      datamap2[aintlat-minlat][aintlon-minlon]++
    }
    num_thread--
}

プロットした結果、下の画像のように、道路を線としてあらわすことができました。

拡大図

3
2
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
3
2

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
